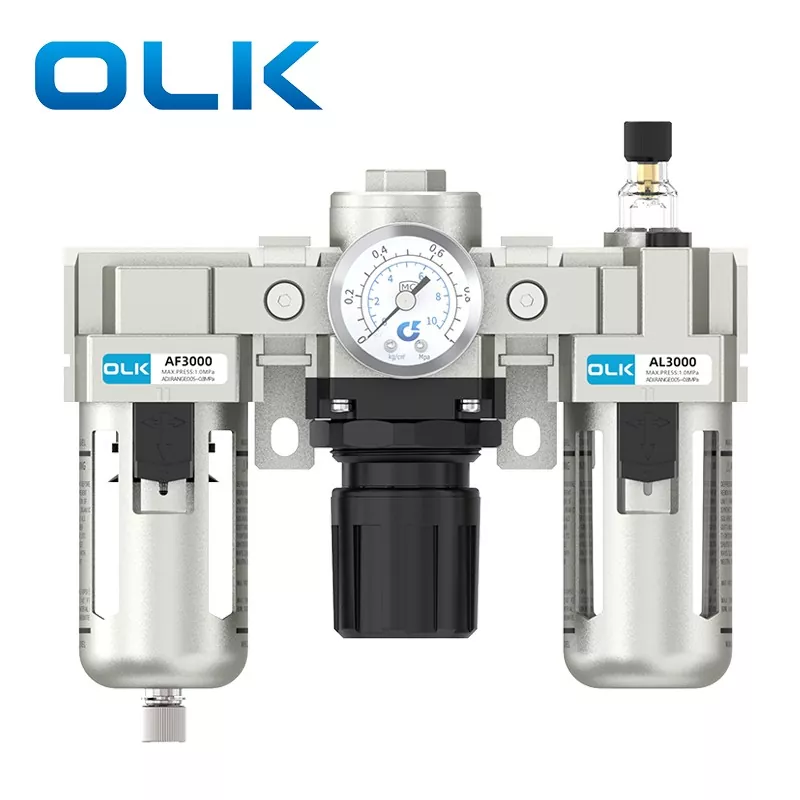

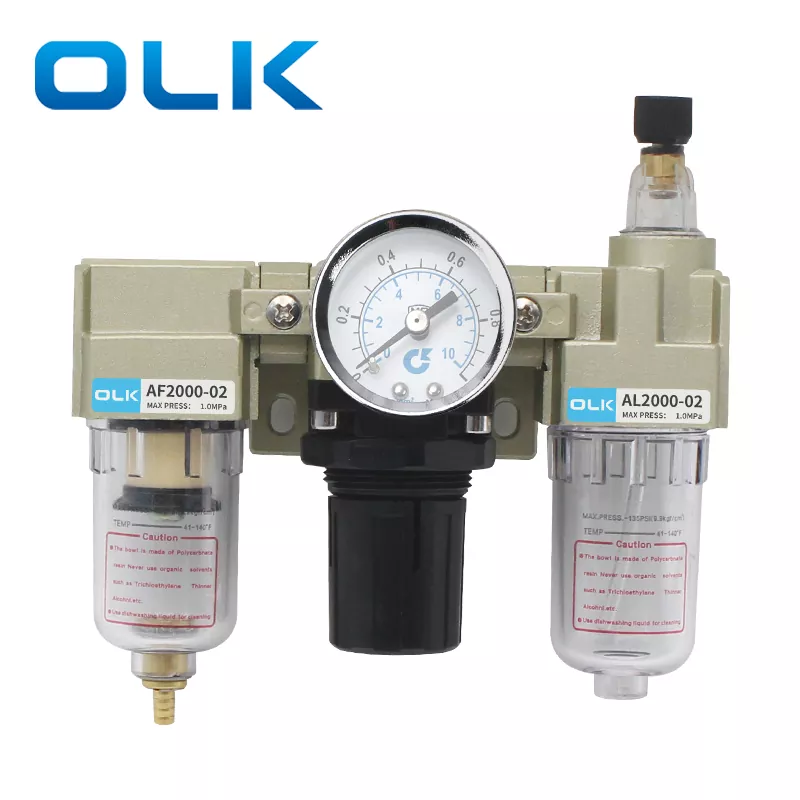

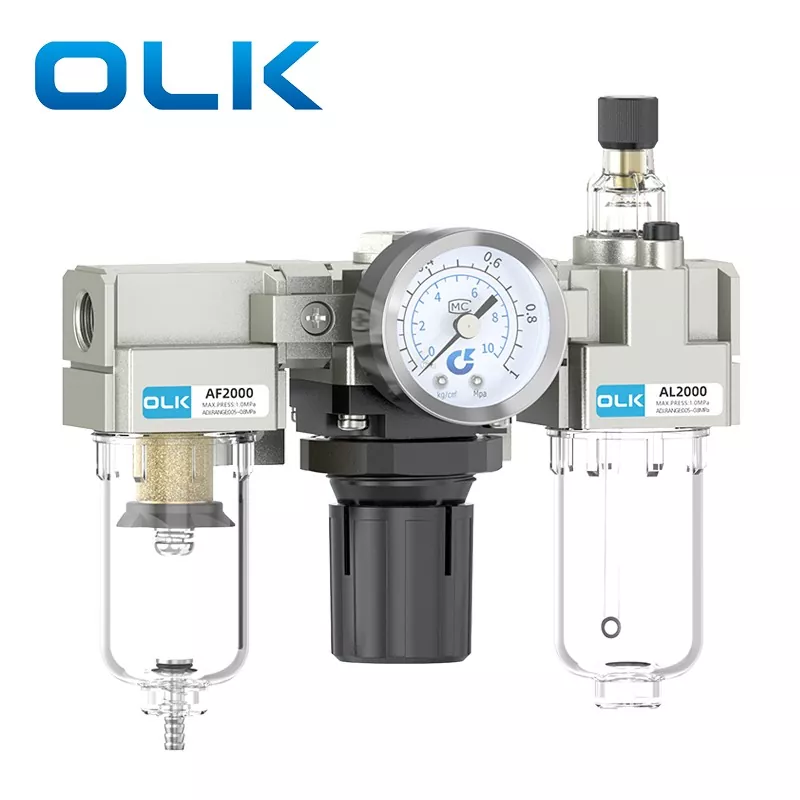

Блок SMC типа AC FRL

Характеристики и конструкция блока SMC AC FRL:

Самоблокирующаяся регулировка: оснащена самоблокирующимся механизмом давления. Как только желаемое давление будет установлено, просто нажмите ручку вниз, чтобы зафиксировать ее. Это предотвращает изменение давления настройки из-за внешних вибраций или случайного контакта.

Универсальный дренаж: Доступен как вариант ручного, так и автоматического дренажа, подходящий для различных условий эксплуатации. Прозрачная чаша позволяет легко контролировать уровень воды.

Высокоточный манометр: оснащен высокоточным манометром для четких и точных показаний и мониторинга давления в системе в реальном времени.

Примечание по блоку SMC типа AC FRL:

Проверьте направление потока: перед установкой проверьте направление воздушного потока! В верхней части корпуса клапана имеются метки направления потока (стрелки или IN/OUT). Строго следуйте этим показателям при установке. Установка в обратном порядке приведет к неисправности или утечке.

Регулярное техническое обслуживание: регулярно проверяйте уровень воды в чаше и сливайте ее, если используется слив ручного типа. При низком уровне долейте лубрикаторное масло (рекомендуется турбинное масло ISO VG32).

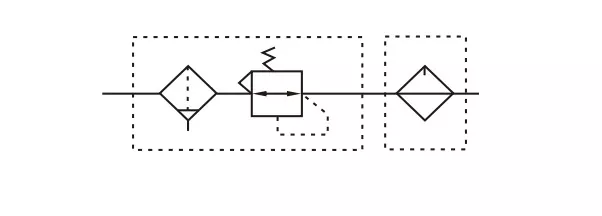

Символ блока SMC типа AC FRL:

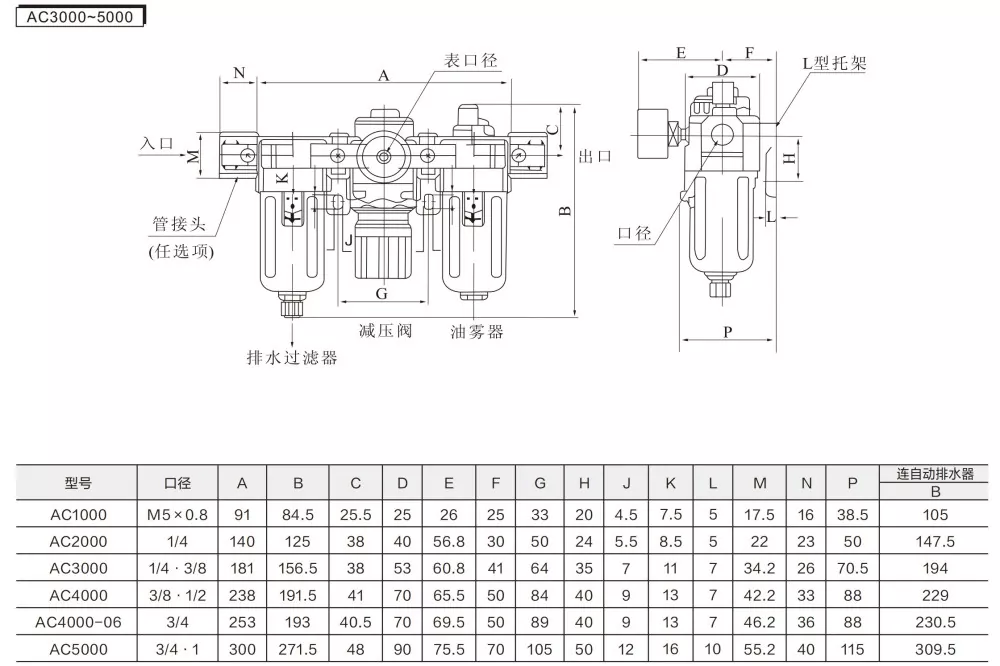

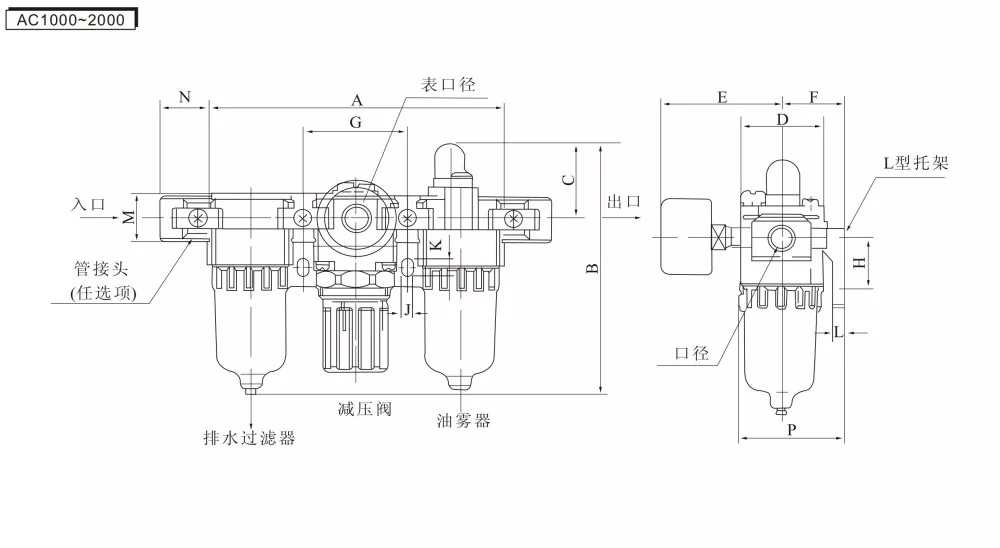

Серия отверстий для манометров

Этапы установки блока FRL переменного тока SMC типа:

Сначала установите соединения, обернутые тефлоновой лентой и манометром.

2. Следуйте направлению стрелки: левая сторона — воздухозаборник, правая сторона — воздуховыпускное отверстие.

3. Подсоедините воздушные трубки к соответствующим фитингам на обоих концах.

4. Поднимите гайку регулировки давления вверх и поверните ее, чтобы отрегулировать давление; вращение по часовой стрелке увеличивает поток воздуха, а вращение против часовой стрелки уменьшает поток воздуха.

5. Отрегулируйте желаемое давление воздуха, затем нажмите регулировочную гайку вниз, чтобы зафиксировать подачу воздуха.

6. Если необходимо топливо, ослабьте винт на масленке.

7. Залейте масло для обслуживания пневматики или турбинное масло во впускное отверстие для масла (следите за тем, чтобы уровень масла в пневматике не превышал отметку, указанную на бачке).

8. После заливки пневматического масла затяните гайку шестигранным ключом.

9. Отрегулируйте подачу масла вращением: по часовой стрелке подача масла увеличивается, против часовой стрелки – уменьшается.

Часто задаваемые вопросы:

Почему его называют AC FRL?

AF (воздушный фильтр) + AR (клапан регулирования давления) + AL (лубрикатор масляного тумана) = тройной блок переменного тока

Рекомендуемый метод подключения

Воздушный компрессор. Процессор источника воздуха. Компонент управления. Привод.

Что делать, если защитная крышка пластикового стакана часто легко ломается?

Некоторые покупатели часто обнаруживают, что пластиковые стаканчики трескаются не из-за давления, а из-за материала. Пластиковые стаканчики не устойчивы к определенным средам, что делает металлические стаканчики лучшей альтернативой в определенных условиях.

Как продлить срок службы цилиндров электромагнитных клапанов?

Использование фильтра позволяет удалить влагу и загрязнения из воздуха, эффективно уменьшая повреждение поршней и уплотнительных колец от трения. Лубрикатор можно использовать для добавления турбинного масла, которое затем переносится воздухом для смазки поршня цилиндра и уплотнительных колец. Регулятор давления может регулировать давление всасываемого воздуха, что еще больше повышает эффективность работы.

Из какого материала изготовлен фильтрующий элемент для ОЛК?

OLK использует медные фильтрующие элементы с точностью фильтрации 25 мкм, тогда как обычные волоконные фильтрующие элементы имеют точность всего 5 мкм. Высокоточные фильтрующие элементы эффективно удаляют примеси и влагу из газа, обеспечивая сухость и отсутствие загрязнений на выходе воздуха.
