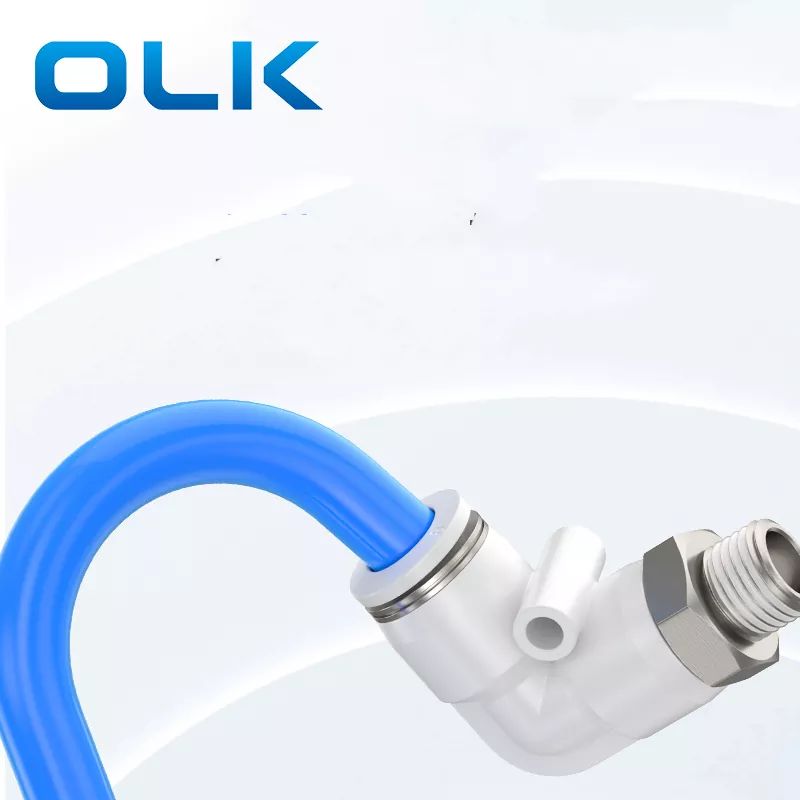

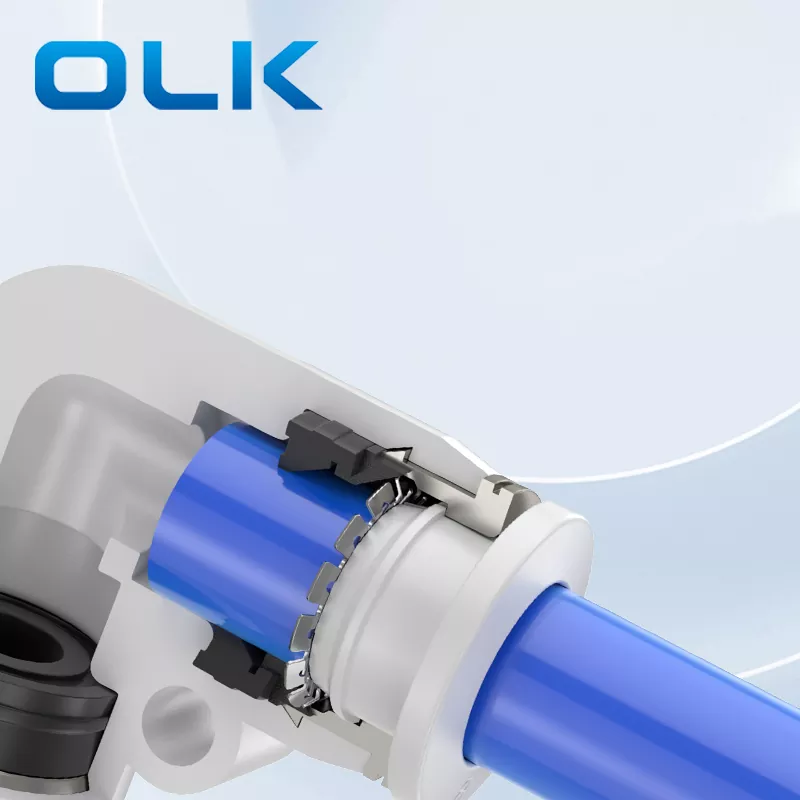

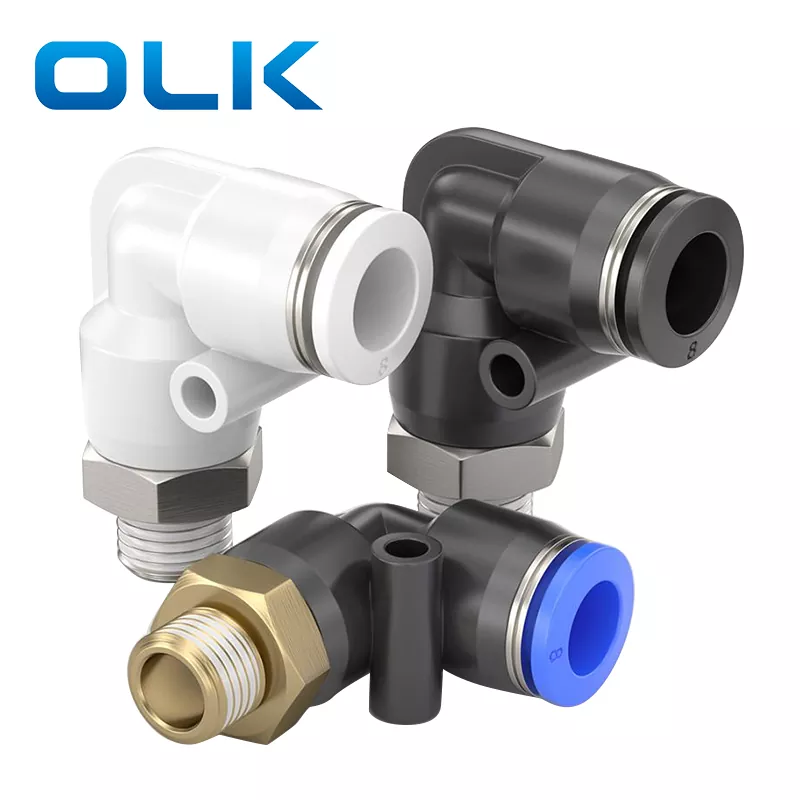

Угловой фитинг с наружной резьбой PL, вставной в трубку

Код заказа

ПЛ

8

--

01

Модель

Размер трубки (метрический)

Тип резьбы (прямая трубная резьба 55°)

4:4 мм

01:G1/8

6:6 мм

02:G1/4

8:8 мм

03:G3/8

10:10 мм

04:G1/2

12:12 мм

14:14 мм

16:16 мм

Жидкость

Воздух/вода(условно)/вакуум

Рабочее давление

0-1,0 МПа

Давление вакуума

-100 кПа (10 Торр)

Рабочая температура

-10-60℃

Материал

НЕЙЛОН(ПА),Полиуретан(ПУ)

Дюймовый трубный фитинг

Метрический трубный фитинг

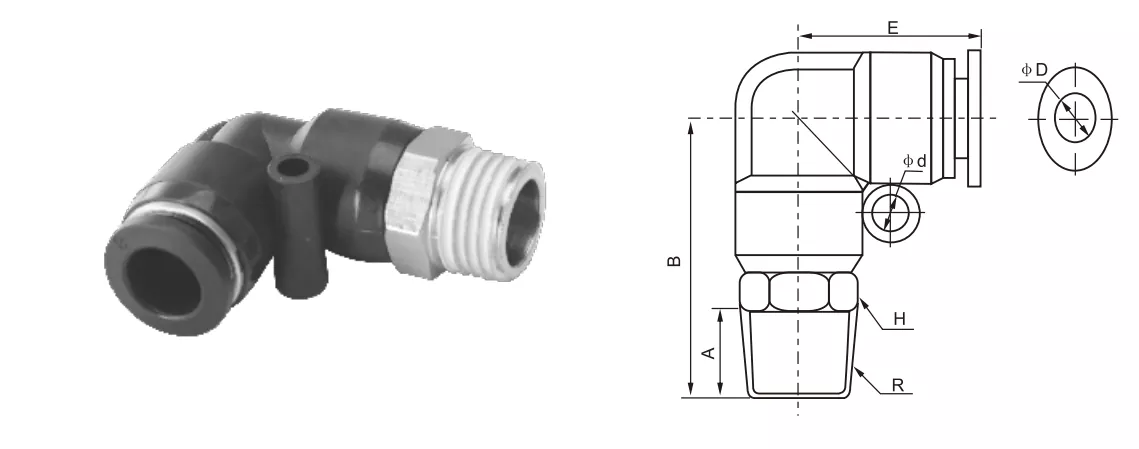

φD

R

A

B

H

E

φд

ПЛ5/32-М5

ПЛ4-М5

4

М5

4.5

25

10

19.7

/

ПЛ5/32-01

ПЛ4-01

4

Р1/8

7

26.5

10

19.7

/

ПЛ5/32-02

ПЛ4-02

4

Р1/4

9

28

14

19.7

/

ПЛ1/4-М5

ПЛ6-М5

6

М5

4.5

27.5

12

20.8

3.5

ПЛ1/4-01

ПЛ6-01

6

Р1/8

7

27.5

12

20.8

3.5

ПЛ1/4-02

ПЛ6-02

6

Р1/4

9

29.5

14

20.8

3.5

ПЛ1/4-03

ПЛ6-03

6

Р3/8

10

30.5

17

20.8

3.5

ПЛ1/4-04

ПЛ6-04

6

Р1/2

11

32

21

20.8

3.5

ПЛ5/16-01

ПЛ8-01

8

Р1/8

8

31.7

14

23.5

4.5

ПЛ5/16-02

ПЛ8-02

8

Р1/4

10

33.8

14

23.5

4.5

ПЛ5/16-03

ПЛ8-03

8

Р3/8

10

33.8

17

23.5

4.5

ПЛ5/16-04

ПЛ8-04

8

Р1/2

11

35.5

21

23.5

4.5

ПЛ3/8-01

ПЛ10-01

10

Р1/8

8

35.5

17

27.4

4.5

ПЛ3/8-02

ПЛ10-02

10

Р1/4

10

37.5

17

27.4

4.5

ПЛ3/8-03

ПЛ10-03

10

Р3/8

10

38

17

27.4

4.5

ПЛ3/8-04

ПЛ10-04

10

Р1/2

11

38.6

21

27.4

4.5

ПЛ1/2-01

ПЛ12-01

12

Р1/8

8

38

19

30.3

5

ПЛ1/2-02

ПЛ12-02

12

Р1/4

10

39.5

19

30.3

5

ПЛ1/2-03

ПЛ12-03

12

Р3/8

10

40.5

19

30.3

5

ПЛ1/2-04

ПЛ12-04

12

Р1/2

11

42

21

30.3

5

ПЛ14-03

14

Р3/8

12

42.5

24

30.3

4

ПЛ14-04

14

Р1/2

15

45

24

30.3

4

ПЛ16-03

16

Р3/8

15

50

24

34

4

ПЛ16-04

16

Р1/2

15

50.5

27

34

4

Имя/тип

Описание структуры интерфейса

ПК локоть

Соединение труб согнуто под углом 90°, а на другом конце имеется внутренняя резьба.

ПЛ Локоть

Один конец вставлен, а другой конец имеет внешнюю резьбу 90°.

PV локоть

Оба конца представляют собой трубчатые вставки с изгибом на 90°.
