Наш клапан управления механической кнопкой обеспечивает точный контроль над скоростями потока жидкости, что делает его идеальным выбором для применений, которые требуют точного управления жидкостью. Клапан оснащен механическим управлением кнопкой, который предлагает надежный и простой в использовании интерфейс для регулировки скоростей потока жидкости.
Направленный клапан механического управления - это тип клапана, который не нуждается в электрическом сигнале. Но он опирается на механическую силу для управления катушкой. Согласно режиму операционного действия, его можно классифицировать на основной тип типа, тип прямого действия, тип ролика, боковой тип ролика, тип рычага, регулируемый тип стержня, регулируемый тип ролика рычага и тип. Он обычно применяется в непрерывных операциях, высоко автоматизированном оборудовании и ограничении действий производственной линии.
|
Символ |
Тип клапана |
Метод работы |
Функции |
Приложение |
OLK Механический клапан модель |
|
|

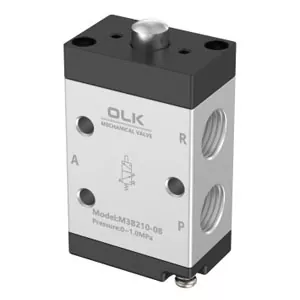

Механический клапан базового типа |
Сбросить ядро клапана, когда нет внешней силы; Когда стержень нажимается внешней силой, толкающий стержень контактирует с сердечником клапана и герметизирует r-порт, а затем нажмите ядро клапана, чтобы сделать P-A подключенным |
Простая работа, нажимайте, чтобы переключиться, отпустить, чтобы сбросить |
Обычно используется для оборудования, ручного управления и простого предельного переключателя |
JMJ -00, JM322, MV522, MV322, Mov321, CM3B, VM131-01-00, VM133-M5-001, VM230-02-00, VM430-01-00, S3B-M5, S3b-06, M3B- 08, M3B-110-06, M3B-210-06, M3B-210-08, M5B-1110-06, M5B-210-06, M5B-210-08, XQ250610, XQ230610, XQ250410, XQ230410, |
|
|

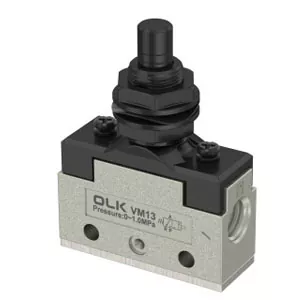

Прямой плунжерный типовой клапан |
Прямая сила на катушке |
Не может противостоять высокой осевой силе |
· Запускается, когда заготовка падает сверху вниз.
· Механизм вертикального подъема обнаруживает конечную позицию. · Обнаружение верхнего предела. |
VM130-01-05, VM132-M5-05 |
|
|

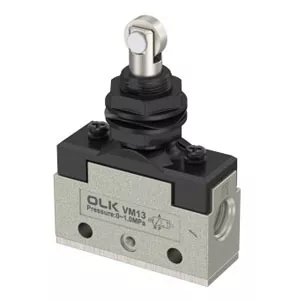

RollerPlungerMechanical Valve |
В верхней части толстого стержня добавляется ролик. Создание блока столкновения касается тангенциально вдоль ролика, а затем ролик передает силу в толкающий стержень |
Клапан рычага ролика с регулируемым валиковым рычагом Гибкий угол триггера и сильная адаптивность. Соответствует силе на катушке, продлевает срок службы клапана, более надежный |
Обычно используется для передачи линии, автоматического инструмента, обнаружения хода цилиндров и контроля ограничения. |
CM3V-06, VM130-01-06, S3V-M5, S3V-06, S3V-08, |
|
|

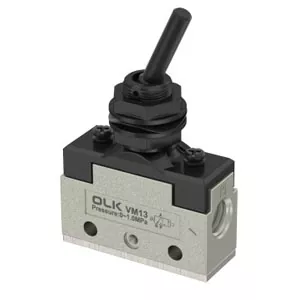

Клапан типа переключения |
Потяните в руку и справа вручную, чтобы переключить ядро клапана между двумя позициями, чтобы реализовать/обратный |
Переключение рычага для частых переключений |
Пневматическое приспособление для инструментов, небольшое производственное оборудование, этап ввода в эксплуатацию оборудования, для ручного переключения цилиндра действия |
CM3Y-06, VM130-01-08 |
|
|

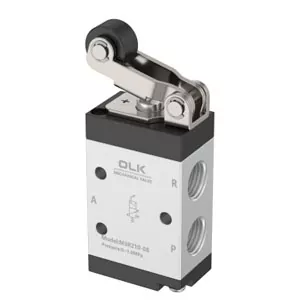

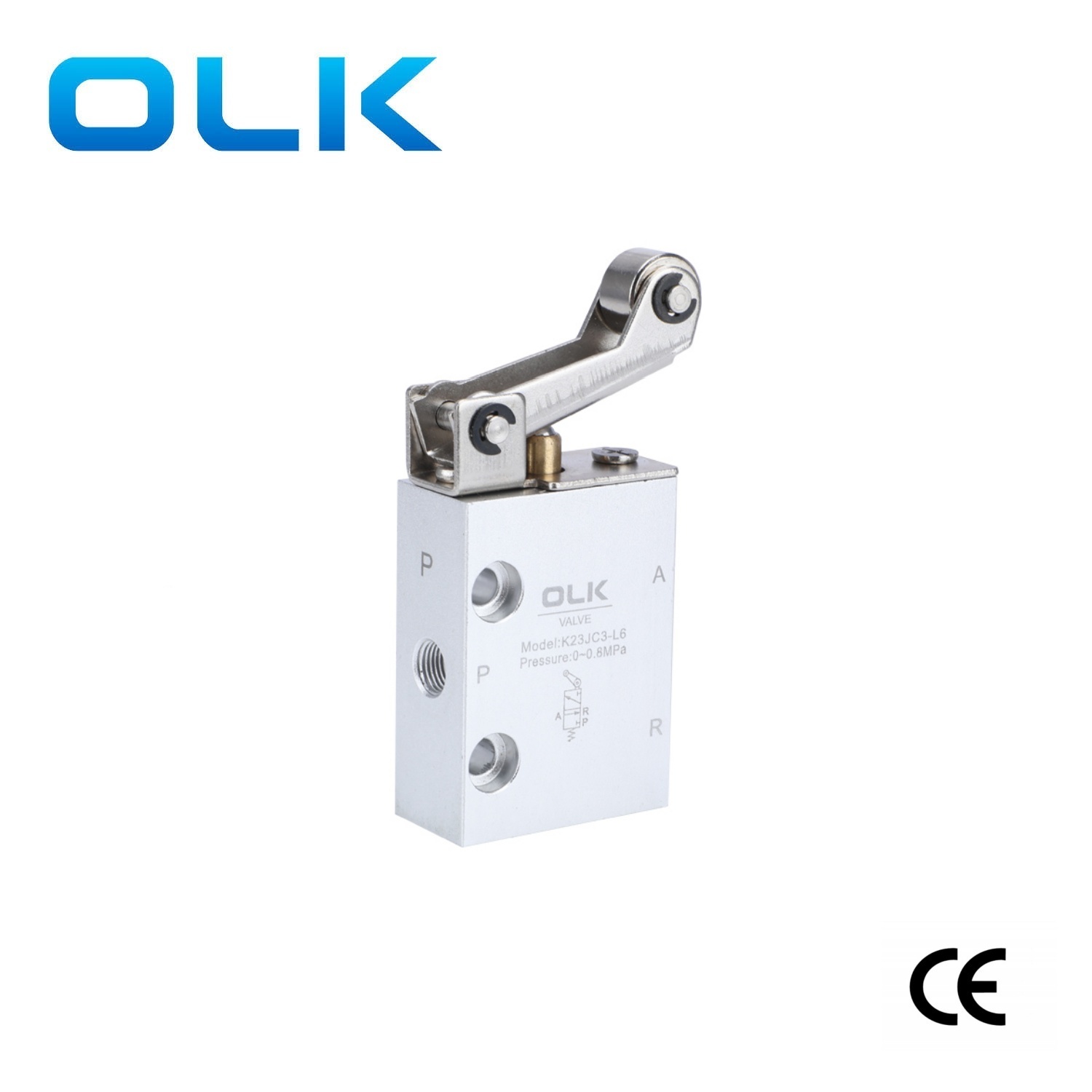

Механический клапан на роликовом рычаге |
Используйте рычаг, чтобы увеличить давление вниз от толчкового стержня |
Двукеденный триггер: ролик расположен на верхней части корпуса клапана, а механическое движение с обеих сторон может запустить клапан. Подходит для взаимного движения: особенно подходит для линейной слайд -таблицы и оба конца тошкового стержня для запуска сигналов во время возврата. |
Предел путешествий производственной линии, автоматическое поршневое обнаружение и механическая связь. |
JMJ-07, JM322R (JM-07), MV522R (MV-09), MV322R, MOV321R (MOV-02), CM3R, VM131-01-01-01 1, VM133-M5-01, VM230-01-01, VM430-01, 05-M5-01, VM230-01-01, VM430-01, 05-01, S3, S333-M5-01, VM230-01-01, VM133-M5-01, VM230-01-01, VM133-M5-01, VM230-01-01, VM133-M5-01, VM230-01-01, VM133-M5-01. S3R-06, S3R-08, M3R-110-06, M3R- 210-06, M3R-210-08, M5R-110-06, M5R-21-06, M5R-21-08, K23jc3-L6, xq250612, xq23 0612, xq250412, xq230412, S3R-M5, S3R-06, S3R-08, M3L-1110-06, M3-210-06, M3L-2110-0 |
|
|

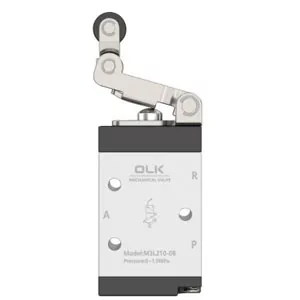

Механический клапан типа ролика в одну сторону |
Когда блок механического столкновения движется вперед, ядро клапана прижимается. Блок столкновения проходит через ролик, а ядро клапана возвращается с пружинной силой. Когда блок столкновения возвращается, когда небольшой рычаг на голове может быть согнут, ядро клапана не перемещается при возвращении ролика, а клапан не обращается. |
Выходной импульсный сигнал выходного отверстия клапана используется для устранения сигнала препятствия в цикле, чтобы упростить цикл |
· Расположение для ограничения направления движения, например, Позволяя заготовке нажимать только в одном направлении.
· Система автоматического кормления для предотвращения запуска в случае обратного движения.
· Места контроля безопасности, чтобы снизить риск неправильного вычета. |
JMJ-08L, JM-08L, MV522L, MV322L, CM3L, VM131-01-02, VM133-M5-02, VM230-02-02S, VM430-01-02S, S. 3L-M5, S3L-06, S3L-08, M3L-110-06, M3L-210-06, M3L-210-08, M5L-1110-06, M5L-210-06, M5L-210-08, |
OLK является китайским пневматическим производителем с самым широким ассортиментом механических клапанов и большим запасом для быстрой доставки. С 22 -летним техническим опытом команда OLK предоставляет OEM/ODM. Мы можем настраивать тела клапанов, предлагать различные параметры кнопок и добавить маркировку логотипа ультрафиолетового лазера для более изысканного брендинга.
· Когда используется механический клапан, контактная поверхность блока столкновения и ролик имеет угол наклона 30 ° или 45 °. Максимальная скорость блока столкновения отличается для различных рабочих механизмов, которые должны наблюдаться.
· Время для блока цилиндра для нажатия механического клапана должно превышать время переключения механического клапана, поэтому скорость цилиндра не может быть слишком быстрой; Если это слишком быстро, длина блока столкновения должна быть увеличена.
· Не используйте механические клапаны в качестве остановок.
