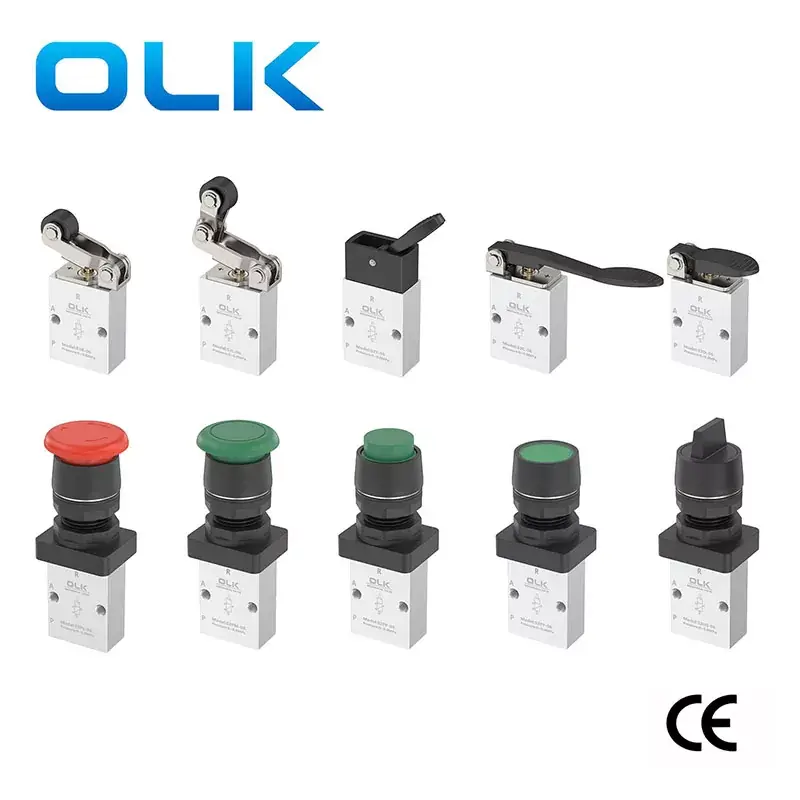

Вы можете быть уверены, что купите 3-ходовой механический кнопочный регулирующий клапан серии S3 на нашем заводе, и мы предложим вам лучшее послепродажное обслуживание и своевременную доставку. Ouleikai (OLK) производит компактные 3-ходовые 2-ходовые клапаны прямого действия прямого действия с внешним управлением. положение механического клапана серии S3. Он имеет гибкое переключение и может быть установлен в нескольких положениях. Установка очень удобна и не требует смазки маслом. Головки управления доступны как из металла, так и из пластика. Металлический материал (S3C, S3D, S3Y, S3R, S3L) обеспечивает более длительный и надежный срок службы. Комбинации управляющих головок для механического клапана можно заказать отдельно на заводе OULEIKAI в Китае.
OULEIKAI ГИБКИЕ ПЕРЕКЛЮЧЕНИЯ3 СЕРИЯ Механический кнопочный регулирующий клапан, 3-ходовой Характеристики продукта
СИМВОЛ:

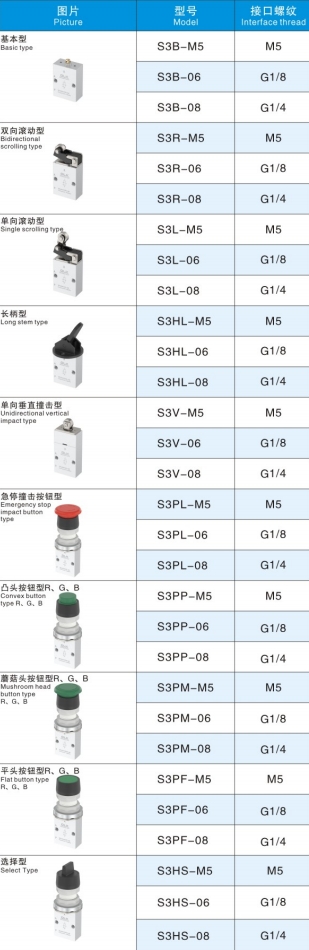

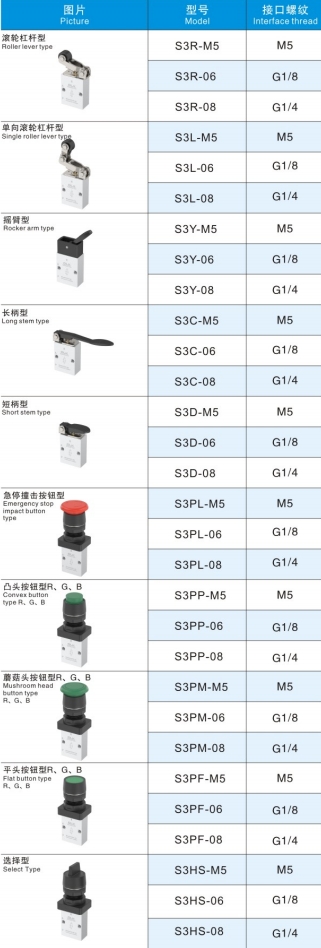

| Код заказа |
|||
| S3 | ПМ | 06 | R |
| РЯД | КОД | РАЗМЕР ПОРТА | ЦВЕТ КНОПКИ |
| Серия S3 2-позиционный 3-ходовой | Б: базовый тип (M5B) |
100:06:G1/8 | ПЛ:КРАСНЫЙ |
|
|

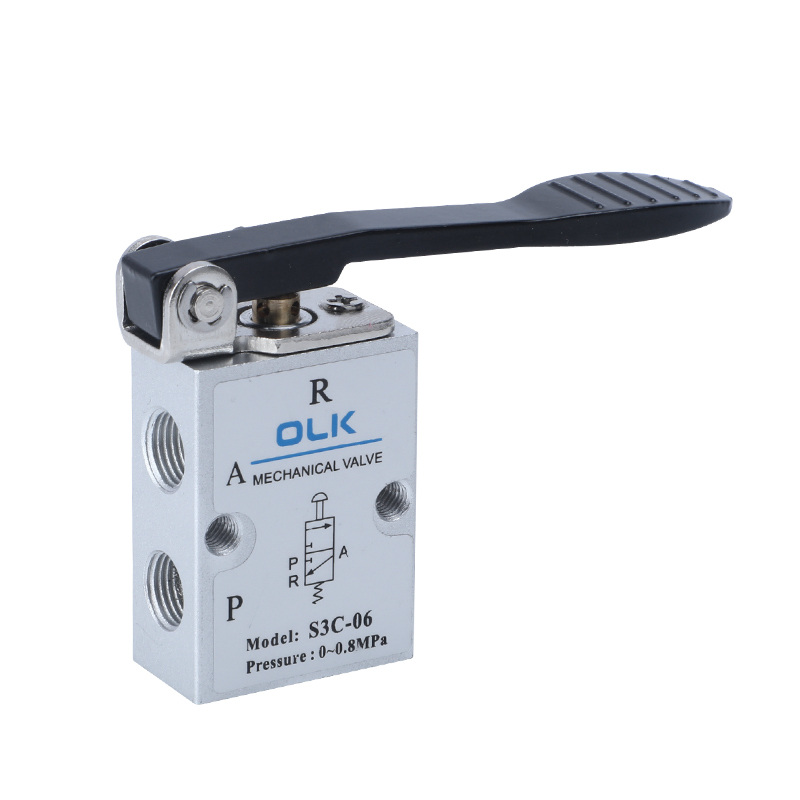

C:Тип с длинной ручкой (M5C) |
200:06:G1/8 | ПП/ПФ/ПМ/ХС:КРАСНЫЙ,ЗЕЛЕНЫЙ,ЧЕРНЫЙ |
|
|

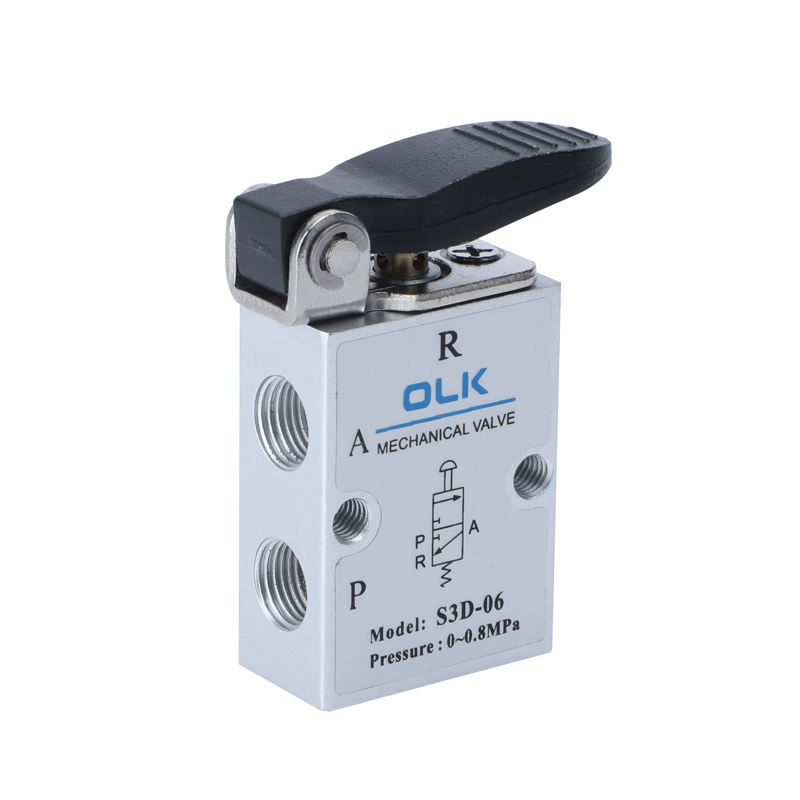

D:Тип с короткой ручкой (M5D) |
200:08:G1/4 |
|
|
|
Y: Тип коромысла (M5Y) |
|
|
|
|

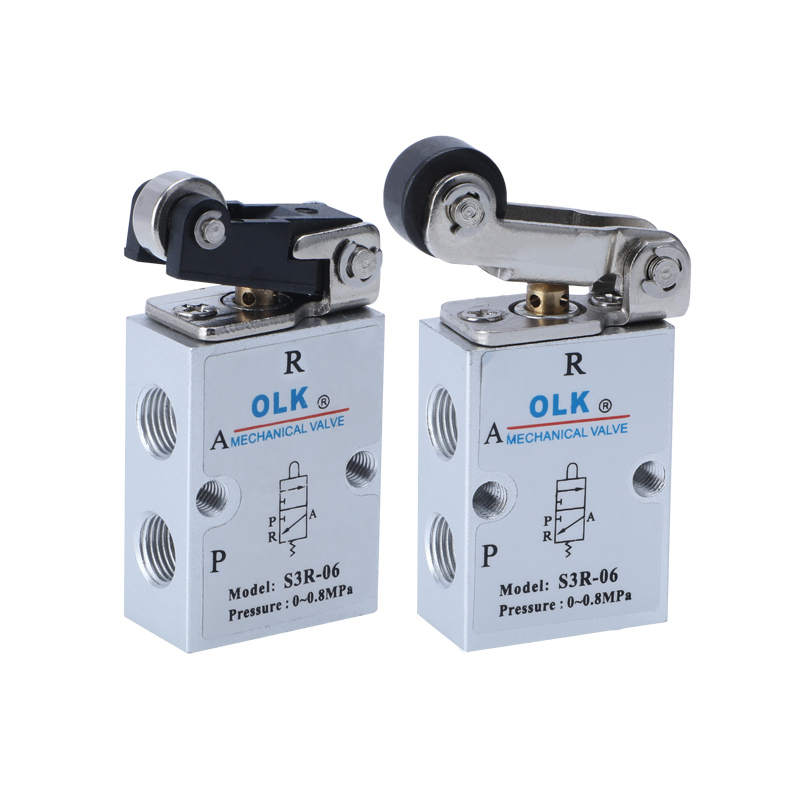

R:Тип роликового рычага (M5R) |
|
|
|
|

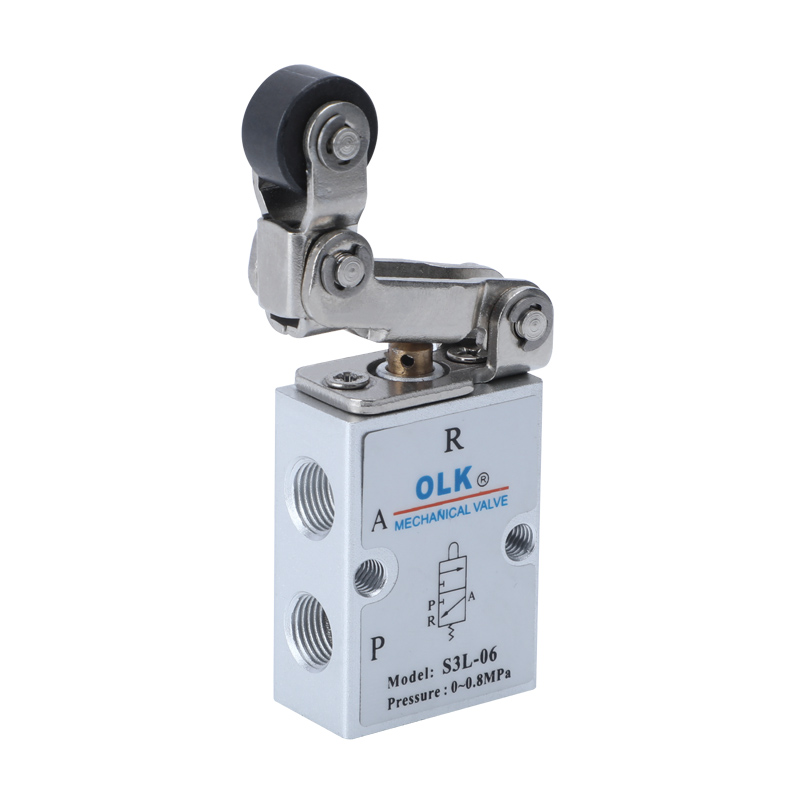

L: Тип однонаправленного роликового рычага (M5L) |
|
|
|
|
PL:Тип ударной кнопки аварийной остановки (M5PL) |
|
|
|
|
ПП: Тип кнопки с приподнятой головкой (M5PP) |
|
|
|
|
PF: Тип кнопки с плоской головкой (M5PF) |
|
|
|
|
PM:Тип кнопки с грибовидной головкой (M5PM) |
|
|
|
|
HS:Тип селектора (M5HS) |
|
|

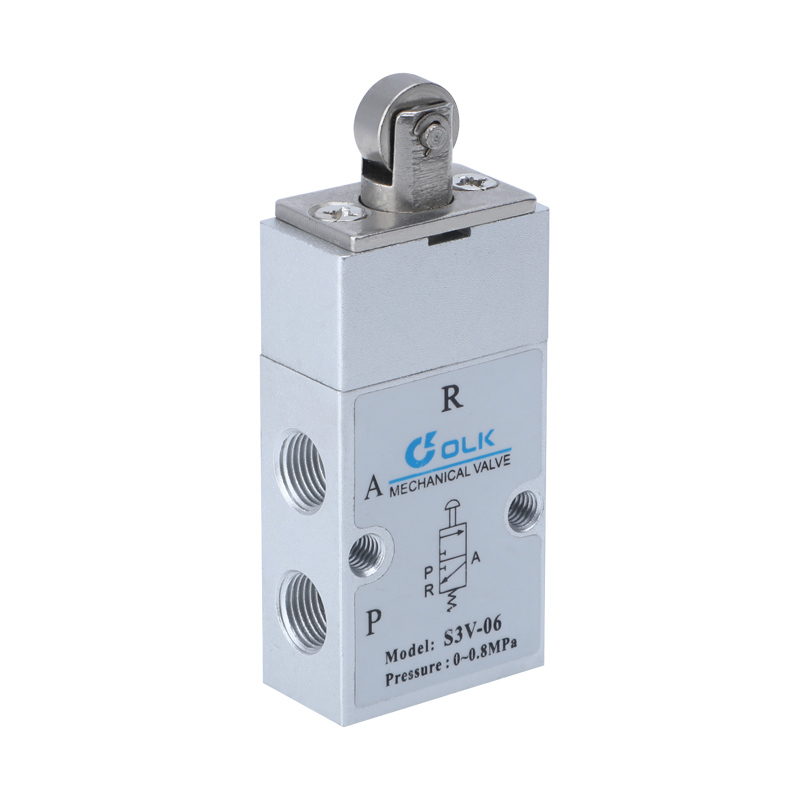

1. Для серий S3B, S3R, S3L, S3V требуется внешняя сила, обеспечиваемая внешними механизмами переключения, подходящими для обнаружения положения или переключателей хода.
2. Серии S3PF, S3PM, S3PP, S3PL, S3Y, S3HS, S3C, S3D имеют ручное управление и имеют различные конструктивные формы управляющих головок для удобного использования в различных условиях.
3. Конструкция шарового клапана с отличным уплотнением, гибким переключением и отсутствием необходимости смазки маслом.
4. Простая установка с несколькими монтажными позициями.
5. Головки управления серий S3C, S3D, S3Y, S3R, S3L изготовлены из металлического материала, что обеспечивает длительный срок службы и большую надежность.
|
рабочая среда |
Воздух (фильтруется через фильтр более 40 мкм) |
|
Действие |
Внешний прямого действия |
|
Диаметр порта |
05:M5,06:G1/8,08:G1/4 |
|
количество позиций |
Две позиции, три пути |
|
смазочный |
ненужный |
|
Диапазон рабочего давления МПа (фунты на квадратный дюйм) |
0~0,8(0~114) |
|
Гарантированная устойчивость к давлению |
1,5 МПа (215 фунтов на квадратный дюйм) |
|
Рабочая температура °С |
-20~70 |
|
Площадь поперечного сечения мм² (значение CV) |
05:2,5(0,14),06:8(0,45),08:12(0,67) |
|
Материал корпуса |
алюминиевый сплав |
1) Часть управления изготовлена из инженерного пластика, и ее можно использовать только вручную. Запрещается использовать металлический удар для переключения клапана.
2) Серии S3B, S3C, S3D, S3PM, S3PF, S3PP имеют автоматический сброс. Ручные клапаны S3Y, S3HS, S3PL сбрасываются вручную. После нажатия M3PL в нужное положение поворотную ручку необходимо повернуть для сброса.
3) Обратите внимание на ход переключения. Когда какая-либо внешняя сила вызывает переключение клапана, основной ход переключения не должен превышать диапазон хода переключения, указанный в таблице хода управления, в противном случае это может привести к повреждению корпуса клапана.
4) Однонаправленный роликовый клапан S3L может переключаться только в одном направлении (с удара справа налево). Воздействие в другом направлении (слева направо) малоэффективно.
5) Комбинации управляющих головок можно заказать отдельно.
