Brand:
OLKBore size:
32, 40, 50, 63, 80, 100, 125, 160, 200, 250 mmStroke:
25mm - 1000mmAction:
Double ActingCushion:
Adjustable Air CushionWorking Pressure:
0.1-1.0Mpa(14-145 Psi)OLK является китайским производителем и поставщиком, который в основном производит стандартные цилиндры серии SC с многолетним опытом. Надеюсь построить деловые отношения с вами. Стандартные пневматические цилиндры серии SC изготовлены из легких материалов, таких как алюминиевый сплав, что позволяет снизить вес и повысить эффективность работы оборудования. Они характеризуются компактной конструкцией и небольшими размерами, что позволяет устанавливать их в ограниченном пространстве и подходит для сценариев с ограниченным пространством. По сравнению со стандартными цилиндрами ISO 15552, цилиндры серии SC того же диаметра имеют меньшую длину. Регулировка их подушки более плавная.
A: Диапазон рабочего давления: в этом диапазоне цилиндр может запускаться, работать и поддерживать свою производительность в обычном режиме. Диапазон рабочего давления воздушного цилиндра SC: 0,1–1,0 МПа (14–145 фунтов на квадратный дюйм); Превышение этого диапазона может привести к задержке движения, выходу из строя уплотнения или повреждению.
OLK, как производитель пневматики в Китае, может проектировать и производить цилиндры различного диаметра и хода в соответствии с подробными требованиями и фактическими потребностями клиента. Кроме того, они могут быть оснащены такими компонентами цилиндра, как CA, CB, фланцами и фитингами. Стандартный пневматический цилиндр серии SC предлагает конкурентоспособные цены, обеспечивая клиентам более высокую экономическую эффективность.

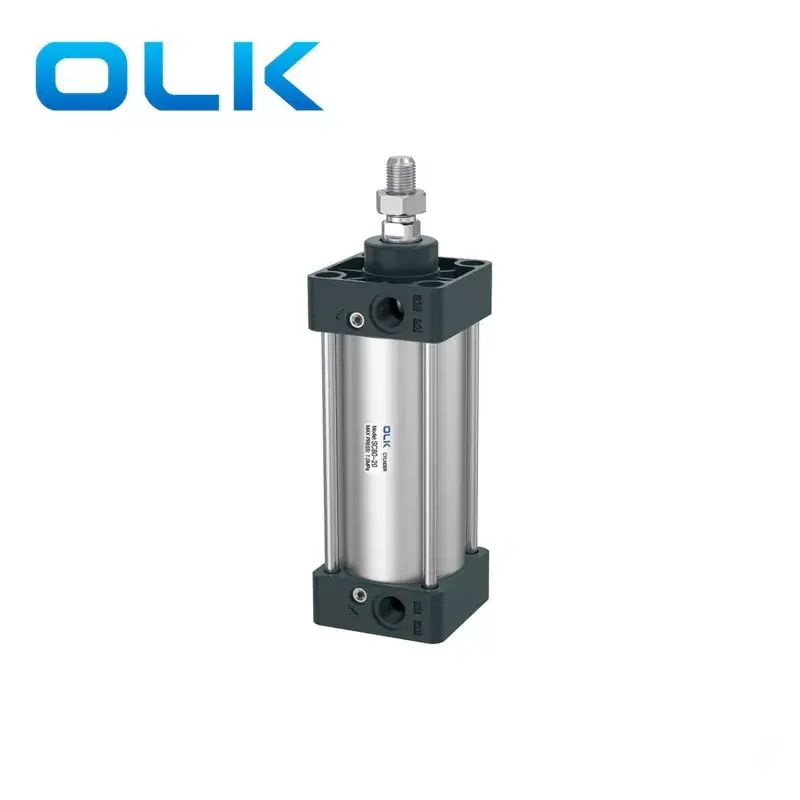

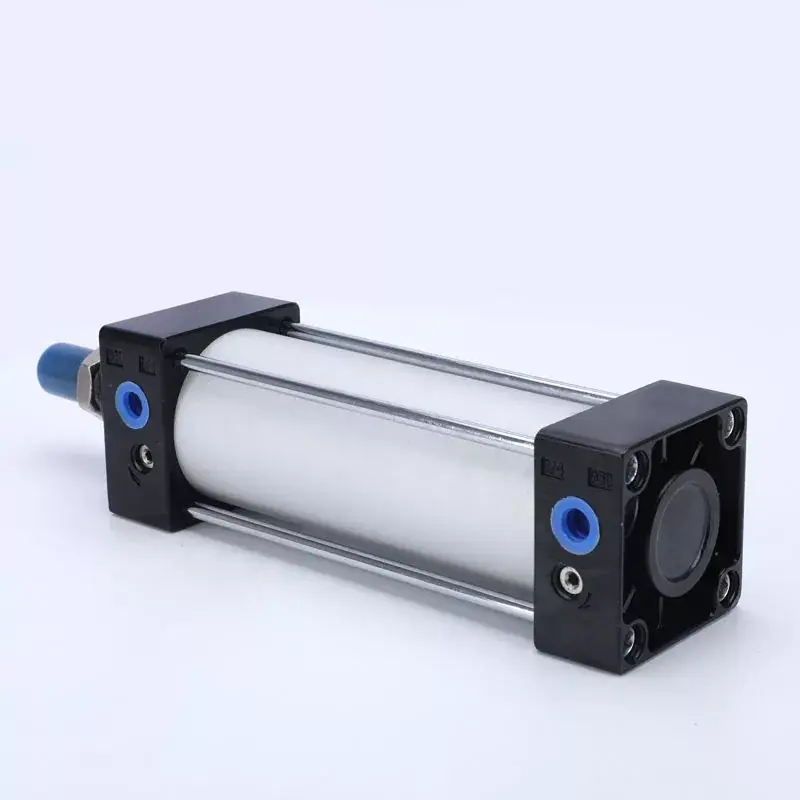

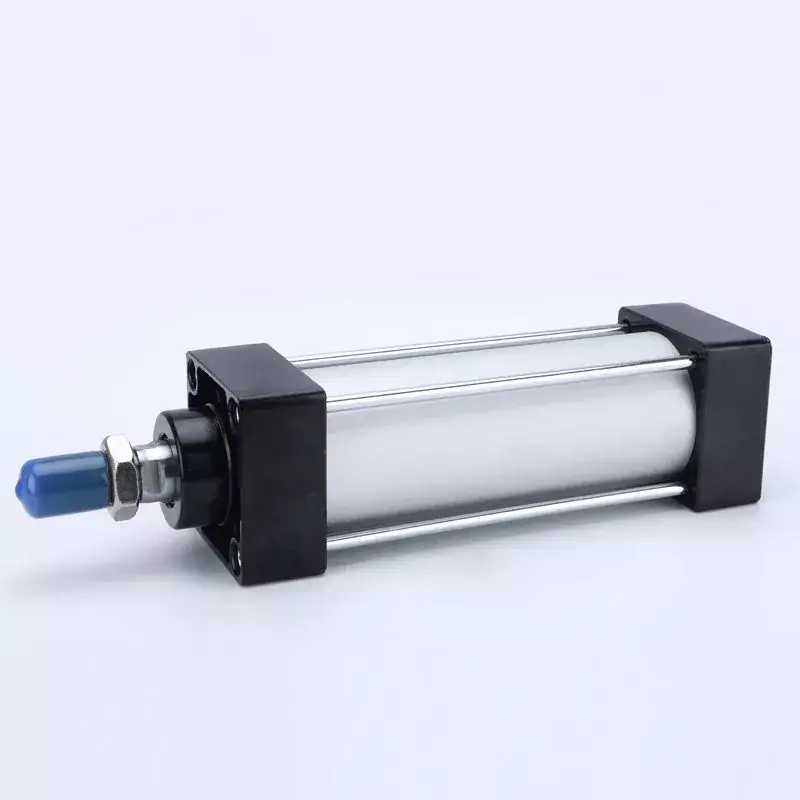

Стандартный цилиндр серии OULEIKAI SC из алюминиевого сплава. Характеристики продукта
1. Стандартный пневматический цилиндр нашей компании.
2. Поршневое уплотнение имеет специальную двухстороннюю уплотнительную конструкцию, компактную по размеру и с функцией хранения масла.
3. Это цилиндр стержневого типа, передняя и задняя крышки которого соединены с корпусом алюминиевой трубки с помощью опор, что обеспечивает высокую надежность.
4. По сравнению со стандартными цилиндрами IS015552, цилиндры серии SC имеют меньшую длину при том же диаметре цилиндра.
5. Плавная регулировка амортизации цилиндров.
6. На выбор клиента доступны различные характеристики цилиндров и аксессуаров для их крепления.
7. Для обеспечения нормальной работы цилиндра в условиях температуры до 150°C выбраны устойчивые к высоким температурам уплотнительные материалы.

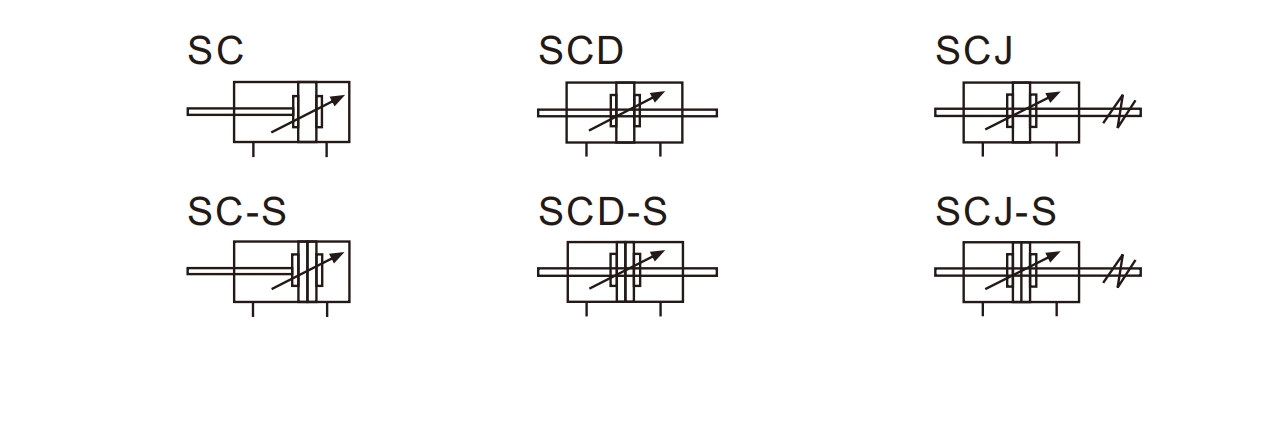

Символ стандартного цилиндра серии SC:
Магент SC: Стандартный цилиндр двойного действия Код уплотнения
код заказа
СК
50
-
50
-
20
-
S
Модель
ОТВЕРСТИЕ
ГЛАДИТЬ
Регулируемый ход
-
10:10 мм
БЛАНК: без магнита
МОНТАЖ
ТИП РЕЗЬБЫ

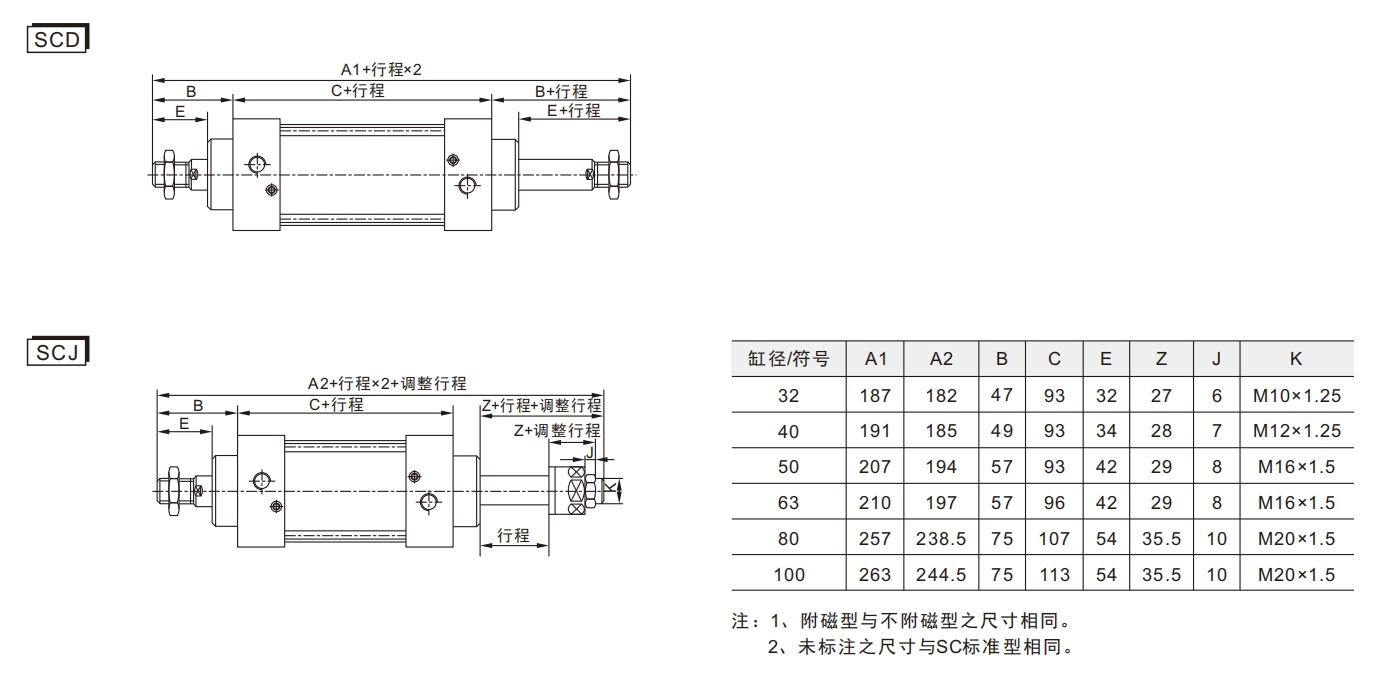

SCD: двухштоковый цилиндр двустороннего действия
20:20 мм
Размер отверстия (мм)
пустой: ТПУ
ФУНТ
БЛАНК:PT
SCJ: Цилиндр двойного действия с двойным штоком и регулируемым ходом
30:30 мм
Н: НБР
ФА
Т: ДНЯО
40:40 мм
Ч:ФКМ/ВИТОМ
ФБ
G:G
50:50 мм
Калифорния
75:75 мм
КБ
100:10 мм
ТК
Стандартный цилиндр серии SCСтандартные параметры спецификации：
|
Размер отверстия (мм) |
32 |
40 |
50 |
63 |
80 |
100 |
|
Режим действия |
Двойное действие |
|||||
|
Рабочая среда |
Очищенный воздух |
|||||
|
Рабочее давление |
0,1–1,0 МПа (14–145 фунтов на квадратный дюйм) |
|||||
|
Доказательство Давление |
1,5 МПа (215 фунтов на квадратный дюйм) |
|||||
|
Диапазон рабочих температур |
'-20-80℃ |
|||||
|
30-800 |
||||||
|
Рабочая среда |
Регулируемый |
|||||
|
Расстояние буферизации (мм) |
21 |
28 |
29 |
|||
|
Размер порта |
ПТ1/8 |
ПТ1/4 |
ПТ3/8 |
ПТ1/2 |
||
|

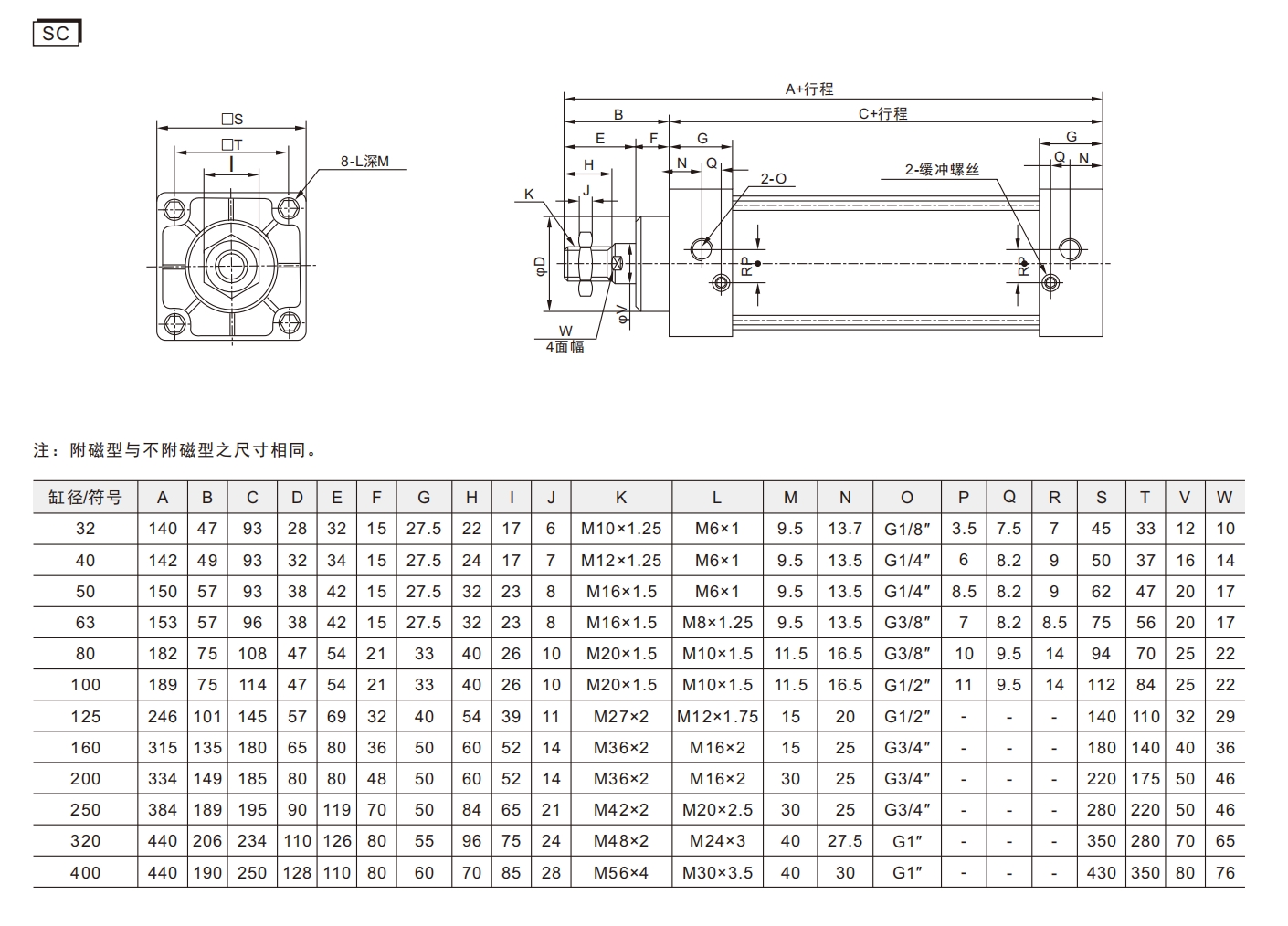

A |
B |
C |
D |
E |
F |
G |
H |
I |
J |
K |
L |
M |
N |
O |
P |
Q |
R |
S |
T |
V |
W |
|
|
32 |
140 |
47 |
93 |
28 |
32 |
15 |
27.5 |
22 |
17 |
6 |
М10Х1,25 |
М6Х1 |
9.5 |
13.7 |
Г1/8" |
3.5 |
7.5 |
7 |
45 |
33 |
12 |
10 |
|
40 |
142 |
49 |
93 |
32 |
34 |
15 |
27.5 |
24 |
17 |
7 |
М12Х1,25 |
М6Х1 |
9.5 |
13.5 |
Г1/4" |
6 |
8.2 |
9 |
50 |
37 |
16 |
14 |
|
50 |
150 |
57 |
93 |
38 |
42 |
15 |
27.5 |
32 |
23 |
8 |
М16Х1,5 |
М6Х1 |
9.5 |
13.5 |
Г1/4" |
8.5 |
8.2 |
9 |
62 |
47 |
20 |
17 |
|
63 |
153 |
57 |
96 |
38 |
42 |
15 |
27.5 |
32 |
23 |
8 |
М16Х1,5 |
М20Х1,5 |
9.5 |
13.5 |
Г3/8" |
7 |
8.2 |
8.5 |
75 |
56 |
20 |
17 |
|
80 |
182 |
75 |
108 |
47 |
54 |
21 |
33 |
40 |
26 |
10 |
М20Х1,5 |
М10Х1,5 |
11.5 |
16.5 |
Г3/8" |
10 |
9.5 |
14 |
94 |
70 |
25 |
22 |
|
100 |
189 |
75 |
114 |
47 |
54 |
21 |
33 |
40 |
26 |
10 |
М20Х1,5 |
М10Х1,5 |
11.5 |
16.5 |
Г1/2" |
11 |
9.5 |
14 |
112 |
84 |
25 |
22 |
|
125 |
246 |
101 |
145 |
57 |
69 |
32 |
40 |
54 |
39 |
11 |
М27Х2 |
М12Х1,75 |
15 |
20 |
Г1/2" |
- |
- |
- |
140 |
110 |
32 |
29 |
|
160 |
315 |
135 |
180 |
65 |
80 |
36 |
50 |
60 |
52 |
14 |
М36Х2 |
М16Х2 |
15 |
25 |
Г3/4" |
- |
- |
- |
180 |
140 |
40 |
36 |
|
200 |
334 |
149 |
185 |
80 |
80 |
48 |
50 |
60 |
52 |
14 |
М36Х2 |
М16Х2 |
30 |
25 |
Г3/4" |
- |
- |
- |
220 |
175 |
50 |
46 |
|
250 |
384 |
189 |
195 |
90 |
119 |
70 |
50 |
84 |
65 |
21 |
М42Х2 |
М20Х2,5 |
30 |
25 |
Г3/4" |
- |
- |
- |
280 |
220 |
50 |
46 |
|
320 |
440 |
206 |
234 |
110 |
126 |
80 |
55 |
96 |
75 |
24 |
М48Х2 |
М24Х3 |
40 |
27.5 |
G1'' |
- |
- |
- |
350 |
280 |
70 |
65 |
|
400 |
440 |
190 |
250 |
128 |
110 |
80 |
60 |
70 |
85 |
28 |
М56Х4 |
М30Х3,5 |
40 |
30 |
G1'' |
- |
- |
- |
430 |
350 |
80 |
76 |
Часто задаваемые вопросы:
Вопрос: В чем разница между диапазоном рабочего давления, используемого в пневмоцилиндре серии SC, и проверочным давлением?
A: Диапазон рабочего давления: в этом диапазоне цилиндр может запускаться, работать и поддерживать свою производительность в обычном режиме. Диапазон рабочего давления воздушного цилиндра SC: 0,1–1,0 МПа (14–145 фунтов на квадратный дюйм); Превышение этого диапазона может привести к задержке движения, выходу из строя уплотнения или повреждению.
Испытательное давление: относится к максимальному пределу давления, установленному производителем во время заводских испытаний, указывающему самое высокое давление воздуха, которое конструкция продукта может выдержать за короткий период времени без разрыва, деформации или необратимого повреждения. Не обычное рабочее давление, просто используется для проверки прочности;
Обычно оно примерно в 1,5 раза превышает верхний предел рабочего давления;
Условное давление в воздушном цилиндре SC: 1,5 МПа (215 фунтов на квадратный дюйм)
|

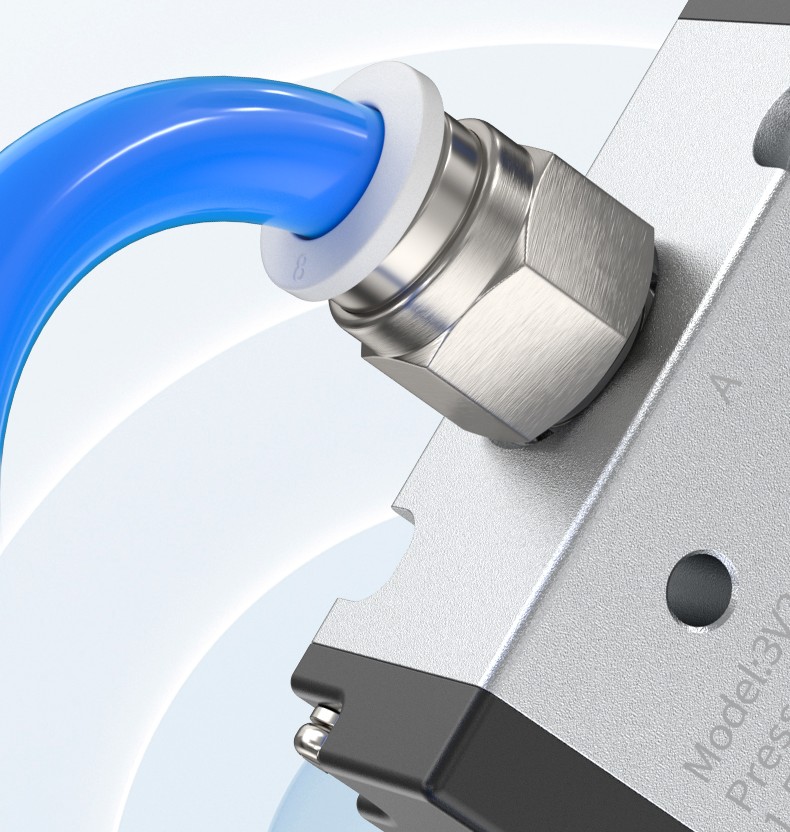

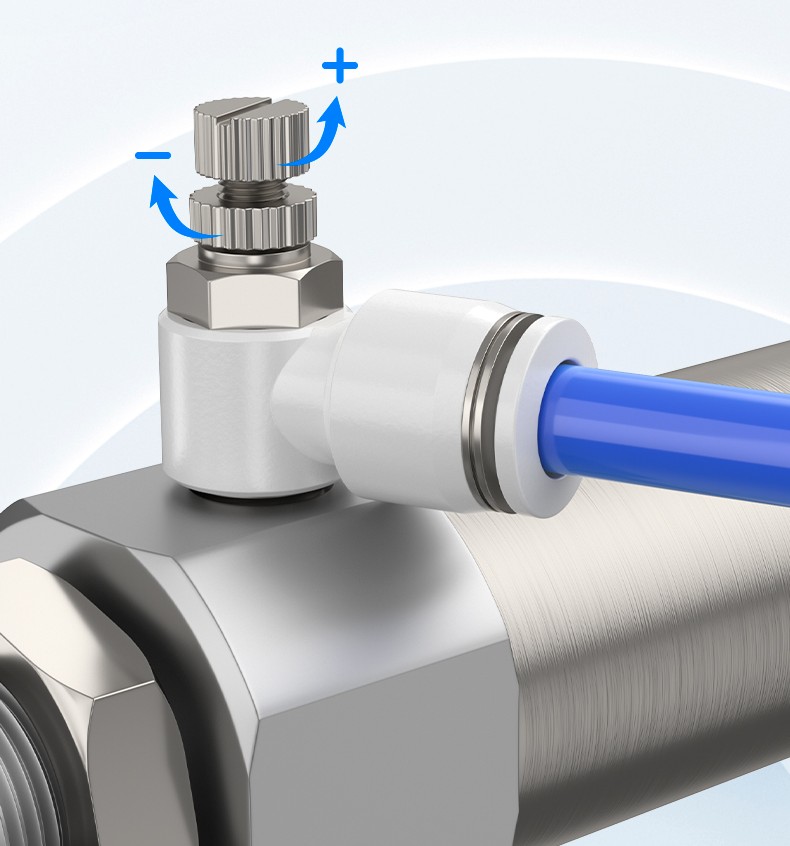

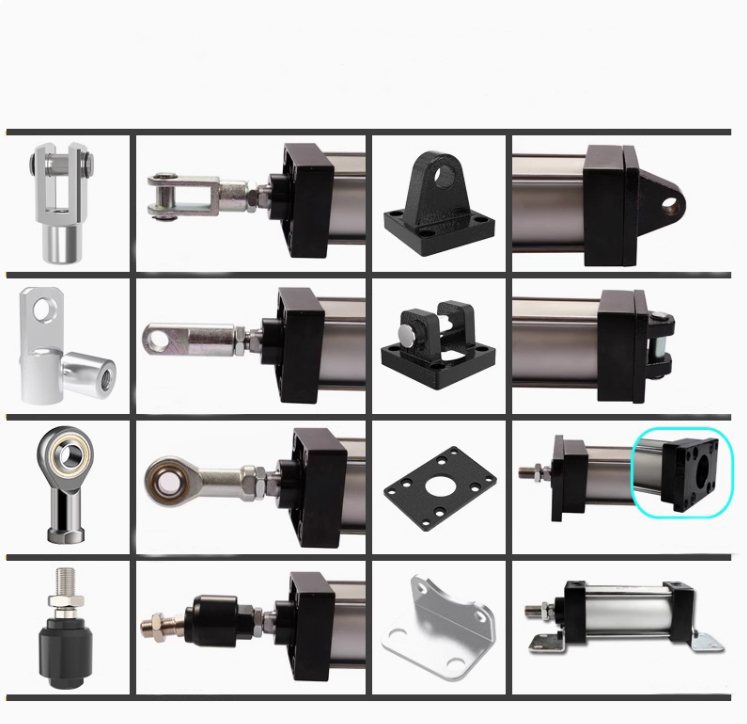

Цилиндр SC – рекомендуемые фитинги и трубки (приложения) |
|
 |
 |
 |
|
 |
|
