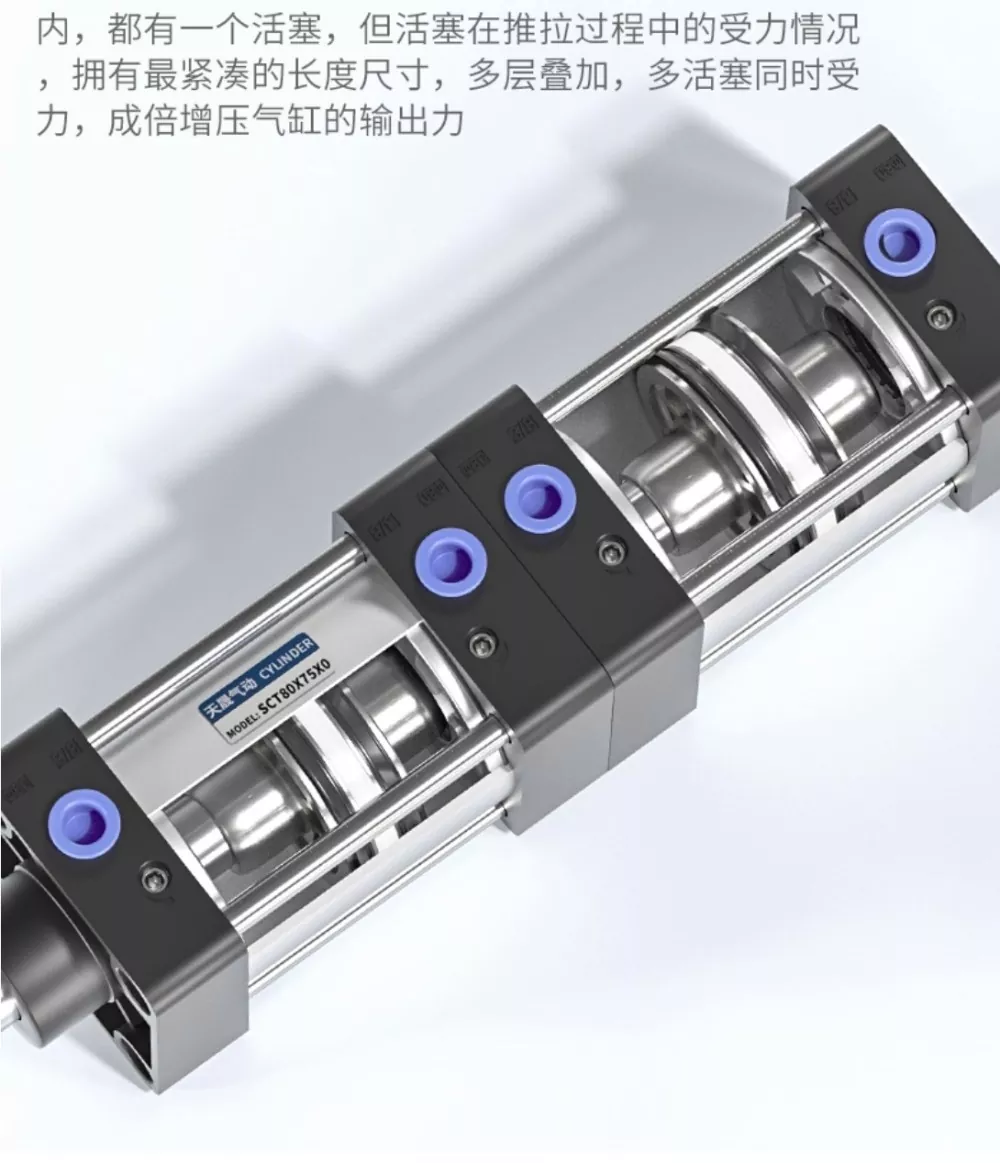

Цилиндр рулевой тяги SCT оснащен двунаправленными уплотнительными кольцами YCC и имеет мощную двухтактную конструкцию, компактный и изысканный внешний вид, обеспечивающий быстрое действие и плавную и стабильную производительность. Каждый слой цилиндра содержит отдельный поршень, и во время процесса «тяни-толкай» несколько поршней распределяют нагрузку, что позволяет цилиндру достичь максимально компактной длины, одновременно создавая умноженную выходную силу за счет многослойной многослойной структуры. Такая конструкция с двойным усилием обеспечивает более высокую мощность, а конфигурация с шестью уплотнительными кольцами обеспечивает превосходные характеристики уплотнения, позволяя цилиндру выдерживать давление до 1,4 МПа без утечек.

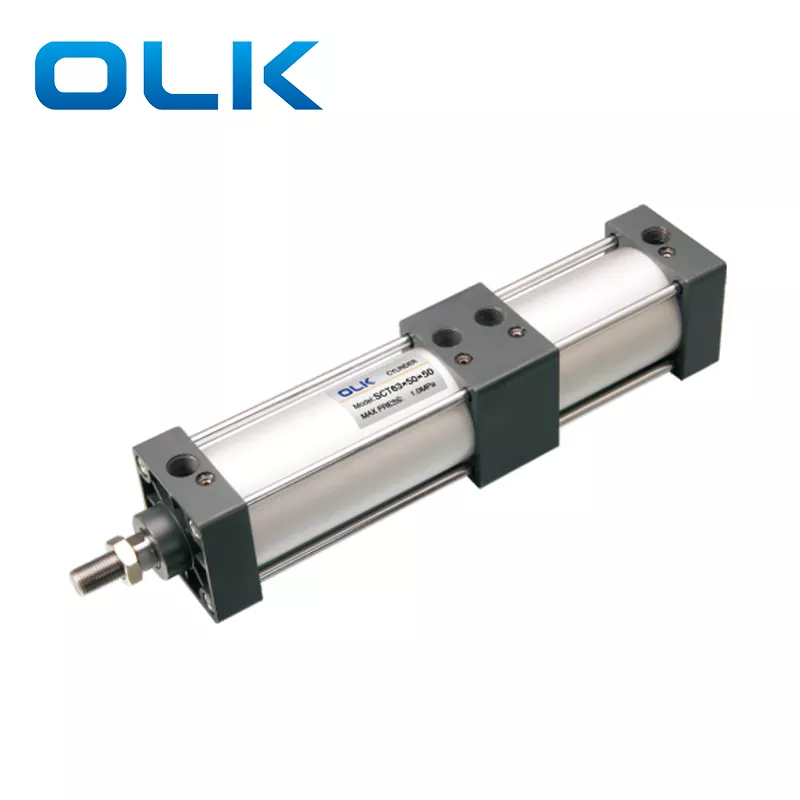

·Стандартные цилиндры OLK.
·Уплотнение поршня имеет специальную двунаправленную уплотнительную конструкцию, компактную конструкцию и функцию хранения масла.
·Цилиндр с рулевой тягой; передняя и задняя крышки соединены с корпусом из алюминиевой трубы с помощью тяг для обеспечения высокой надежности.

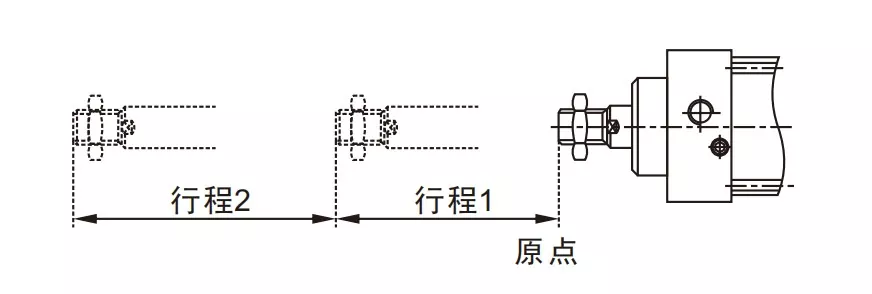

·Шток поршня может достигать нескольких точек позиционирования во время своего полного хода.
·Гладкая и регулируемая амортизация.
·На выбор клиентов доступны различные характеристики цилиндров и монтажные аксессуары.
·Дополнительные уплотнительные материалы, устойчивые к высоким температурам, позволяют цилиндру нормально работать при температуре 150°C.
|
Код заказа |
||||||||||
|
СКТ |
50 |
Х |
50 |
Х |
50 |
- |
S |
|
|
|
|
Модель: |
Размер отверстия |
|
Инсульт 1 |
|
Инсульт 2 |
|
Магнит |
Испытательное давление |
Тип крепления |
Нить |
|

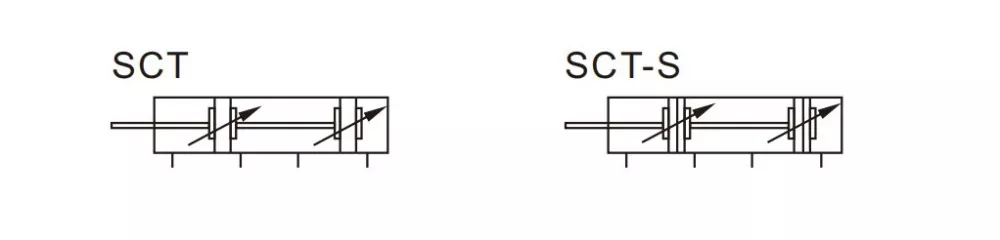

SCT цилиндр рулевой тяги |
|
|
|
|
|
|
Пустой: без |
Пустой: ТПУ |
Пустой : |
Пустой: ПТ-резьба |
|
|
|
|
|
|
|
|
С: с магнитом |
Н: НБР |
LB: крепление на ножке |
Т:ДНЯО резьба |
|
|
|
|
|
|
|
|
|
ЧАС: |
|
2.Втягивание |
|
Двойное действие |
32 |
40 |
50 |
63 |
80 |
100 |
|
Режим действия |
Двойное действие |
|||||
|
Рабочая среда |
Очищенный воздух |
|||||
|
Фиксированная форма |
Базовый и LB |
|||||
|
Рабочее давление |
0,1–1,0 МПа (14–145 фунтов на квадратный дюйм) |
|||||
|
Испытательное давление |
1,5 МПа (215 фунтов на квадратный дюйм) |
|||||
|
Диапазон рабочих температур |
'-20-80℃ |
|||||
|
Использовать диапазон скоростей |
30-800 |
|||||
|
Режим буферизации |
Регулируемый буфер |
|||||
|
Расстояние буферизации (мм) |
21 |
28 |
29 |
|||
|
Размер порта |
ПТ1/8 |
ПТ1/4 |
ПТ3/8 |
ПТ1/2 |
||
|

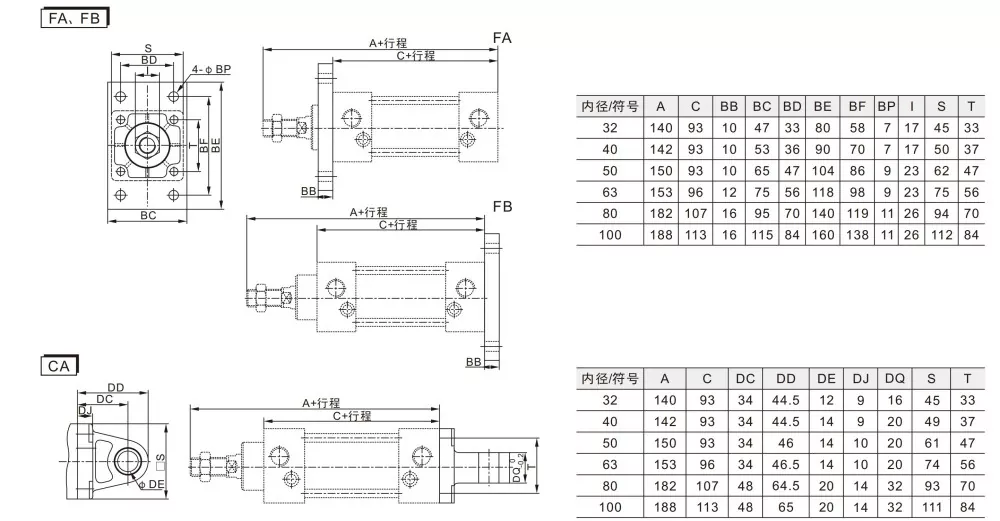

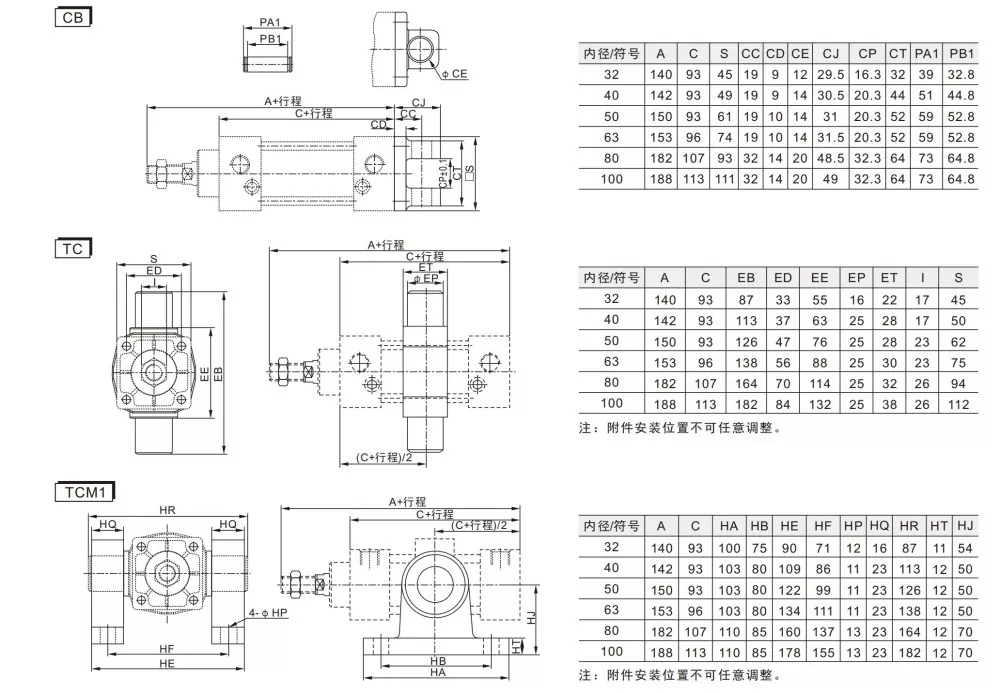

Схемы пневмоуправления многопозиционными цилиндрами |
||
|

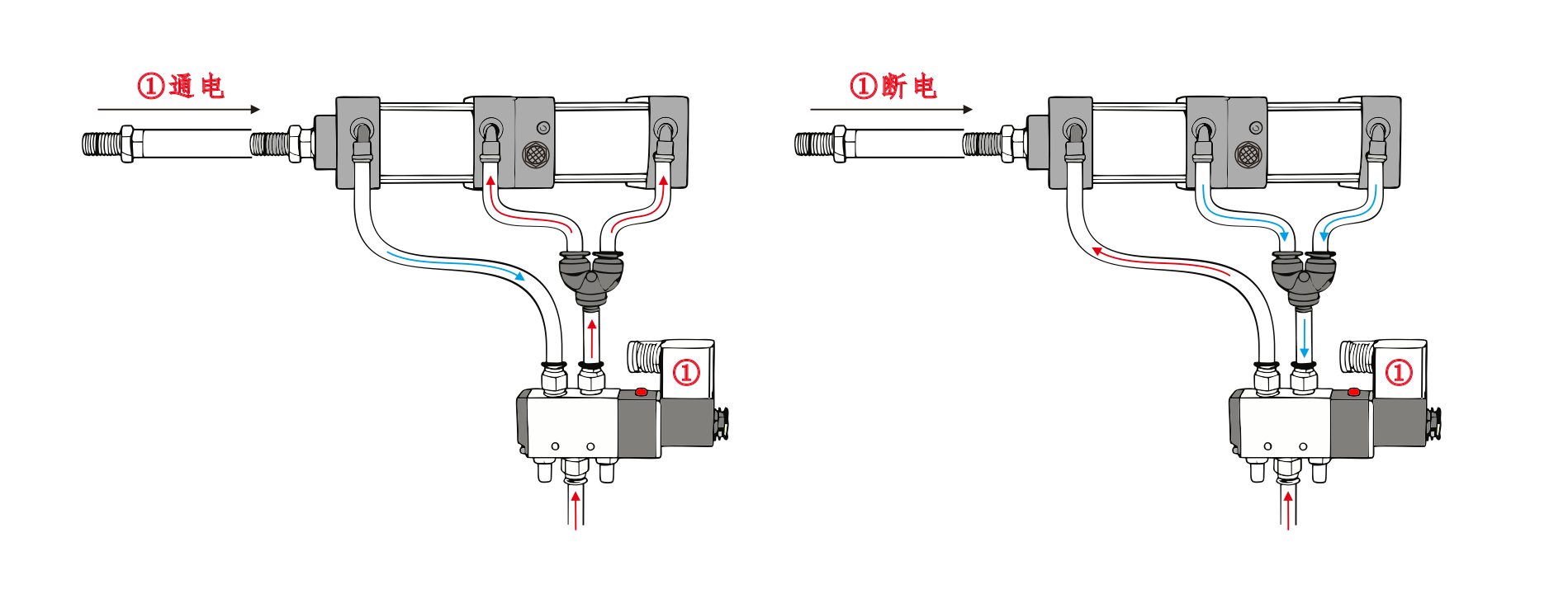

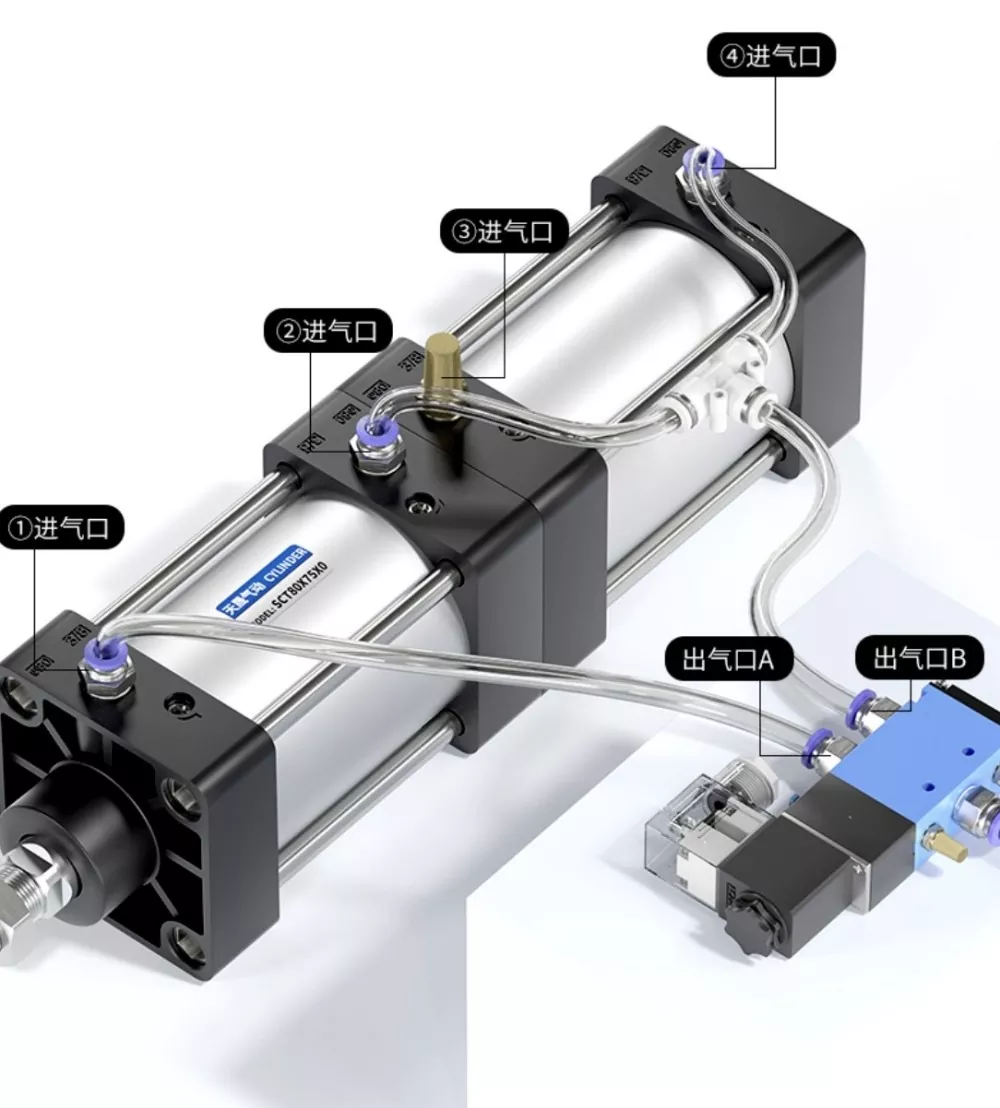

В каждой секции цилиндра находится поршень. Когда шток поршня выдвигается, все поршни создают толкающую силу. Однако во время втягивания только один поршень создает тяговое усилие. Воздухозаборник цилиндра ① подключен к порту A электромагнитного клапана, а воздухозаборник цилиндра ④ подключен последовательно к порту B электромагнитного клапана. Воздухозаборник цилиндра ③ соединен с глушителем. Когда на порт А электромагнитного клапана подается напряжение, цилиндры остаются во втянутом положении. Когда на порт B подается напряжение, цилиндры начинают работать. |

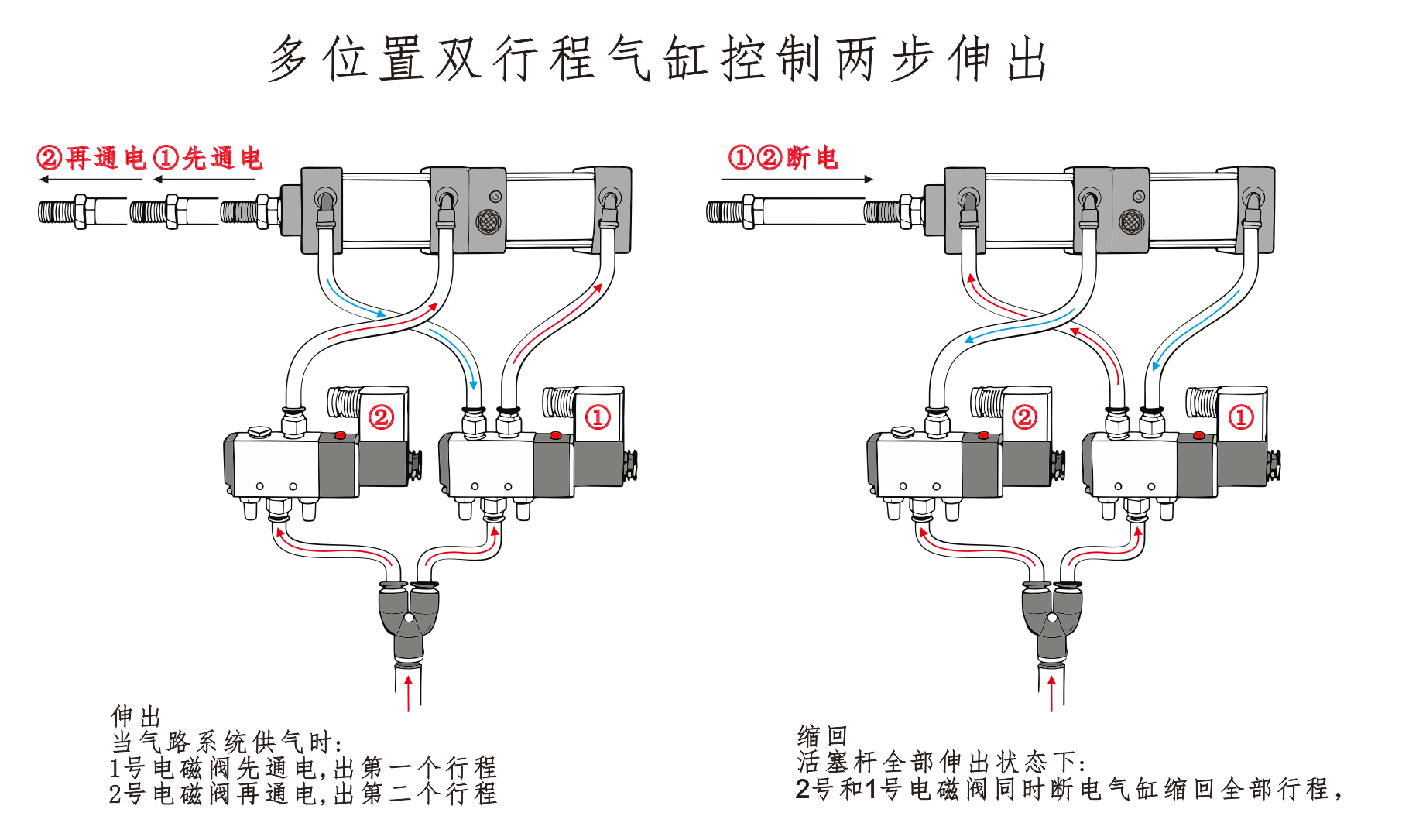

1.Расширение Когда подача воздуха включена: На электромагнитный клапан №1 подается напряжение, и цилиндр выдвигается на первый такт.
Затем на электромагнитный клапан № 2 подается питание, и цилиндр переходит на второй такт.
2.Втягивание Когда шток поршня полностью выдвинут: Электромагнитные клапаны №1 и №2 обесточиваются, и цилиндр полностью втягивается. |

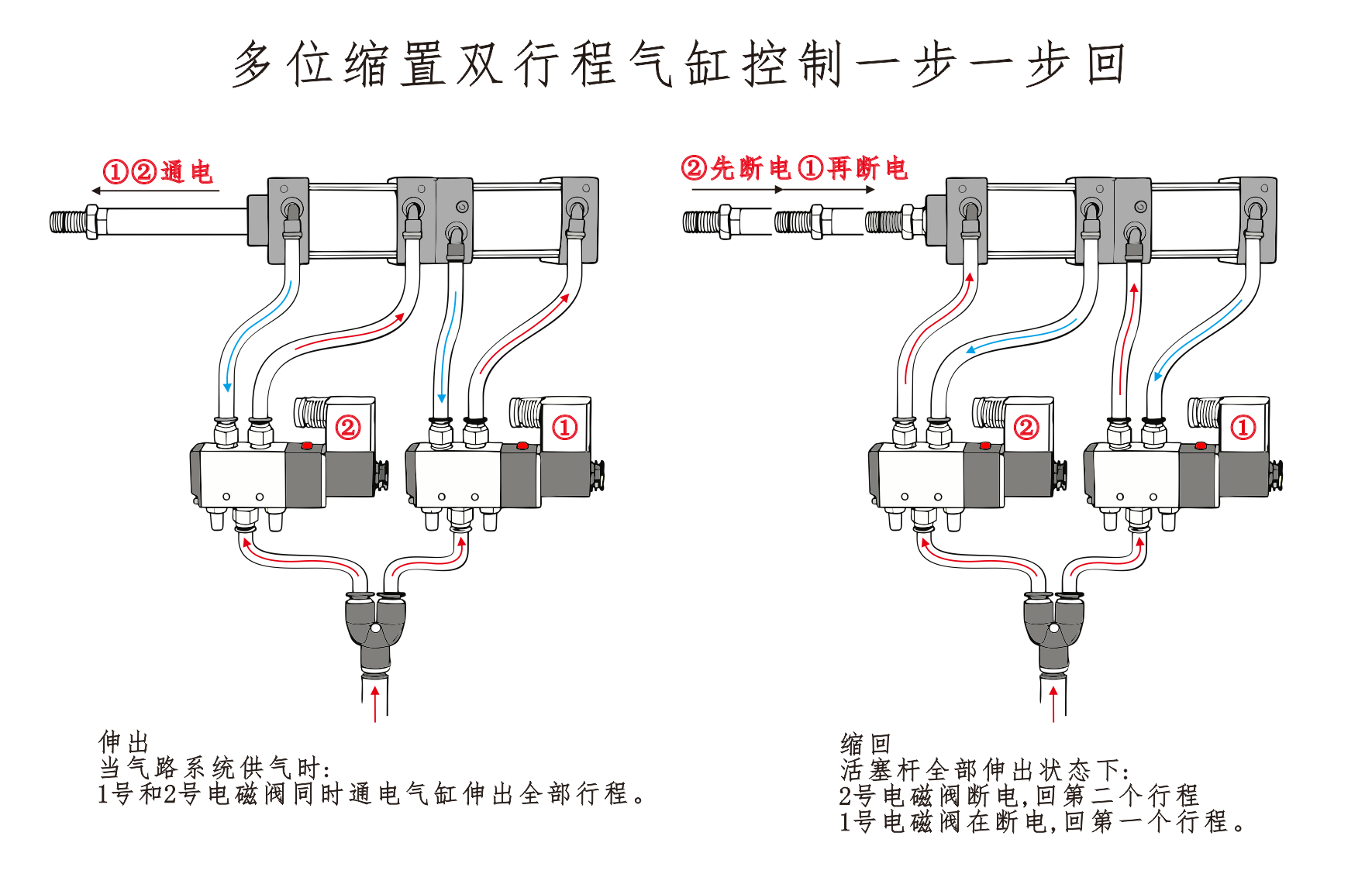

15:SOL1/2 При включении подачи воздуха: Электромагнитные клапаны №1 и №2 подаются одновременно. Шток цилиндра выдвигается на протяжении всех ходов до полного выдвижения.
2. Ретракция (пошаговый возврат) ①Возврат на вторую позицию Когда шток поршня полностью выдвинут: Электромагнитный клапан №2 обесточивается, в результате чего цилиндр втягивается во второе положение. ② Вернуться на первую позицию. Электромагнитный клапан №1 обесточивается, в результате чего цилиндр возвращается в первое положение и завершает процесс возврата. |
|
|
|
|
Что такое серия цилиндров SCT?
Цилиндр SCT относится к типу рулевой тяги пневматического цилиндра стандартной серии.
