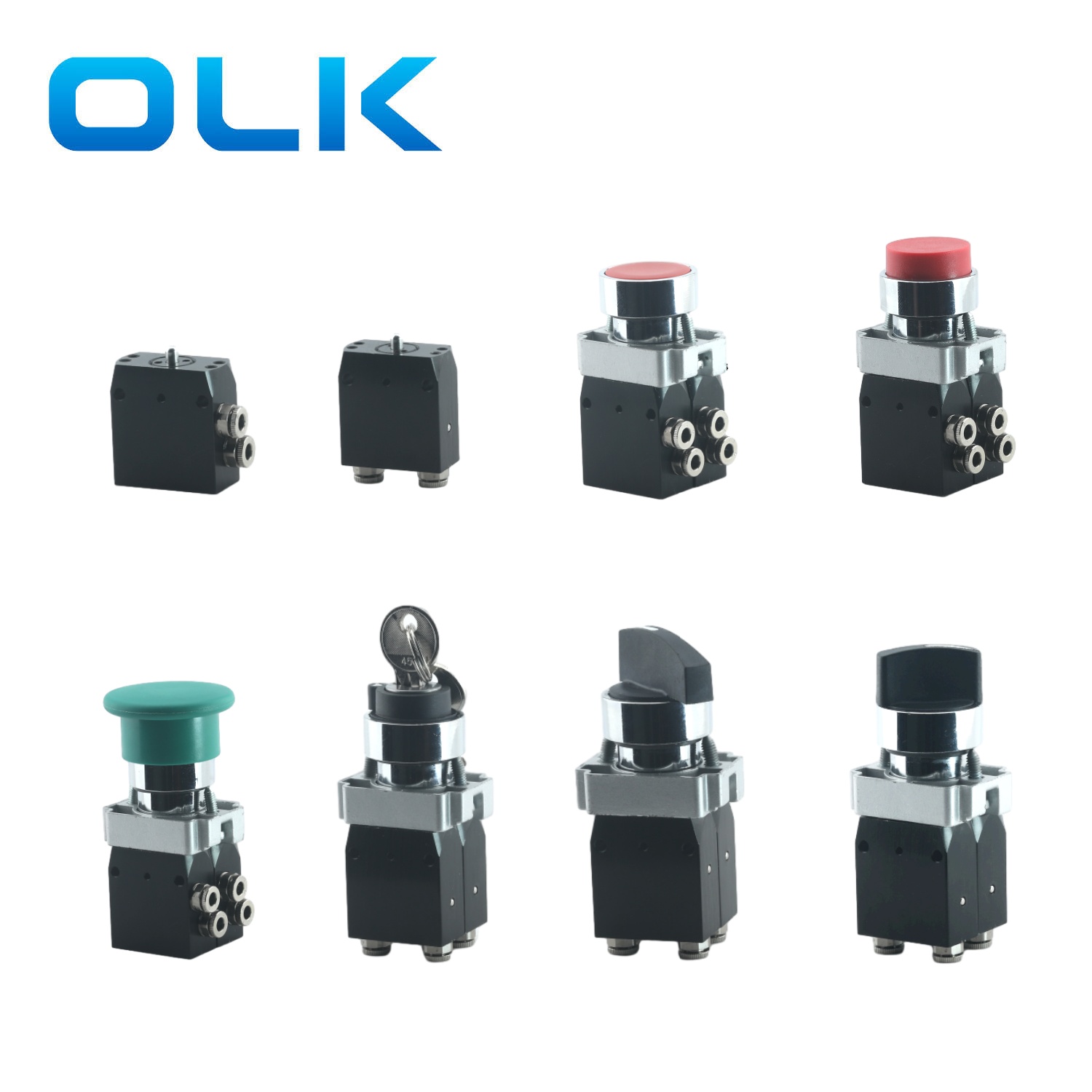

Микропрокатный клапан серии Ouleikai (OLK) 104 - это компактный 3/2 пневматического механического клапана, предназначенный для точности и эффективности. Он часто используется для обнаружения, если что -то движется, например, дверь или окно открытие и закрытие, или для того, чтобы ощущать детали, движущиеся внутри машины. Трехсторонние и двухсторонние клапаны доступны в версиях NO или NC. Свет клапана M104 с различным переключателем кнопки можно выбрать. Крайдес, есть три позиции в переключателях с длинной рукой, переключателями с короткой рукой и ключевыми переключателями. Включая двухпозиционные, трехпозиционные поддержанные и трехпозиционные значения.
Его легкий корпус алюминиевого сплава обеспечивает долговечность, сохраняя при этом гладкий, современный дизайн.
3 Way 104 Series Micro Push Кнопкий клапан доступен в двух конфигурациях: боковой порт и нижний порт, предлагая гибкие параметры установки в соответствии с различными приложениями.
Для дополнительного удобства встроенные фитинги с топ-подключением обеспечивают быстрые и беспроблемные трубные соединения, устраняя необходимость в дополнительных адаптерах или фитингах. Ознакомьтесь с бесшовным и эффективным пневматическим раствором с механическим клапаном 104 серии!

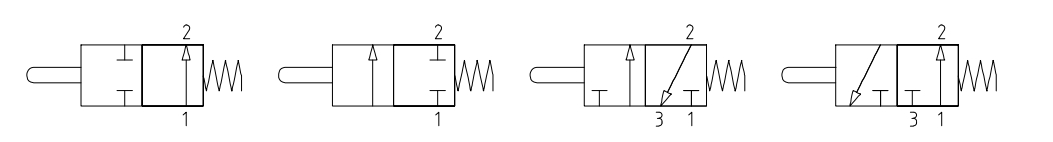

Символ серии M104:
|
Код заказа |
||||||||||
|
M104 |
_ |
22 |
_ |
622 |
_ |
1 |
_ |
P |
_ |
F |
|
МОДЕЛЬ: |
Количество портов |
Тип привода |
Кнопкий цвет |
Тип порта |
Функция |
|||||
|
104 -серия микроклапан |
22: 2 Положение 2 способ |
Бланк: базовый тип |
1: красный |
L: боковой порт |
ГОД |
|||||
|
32: 2 Положение 3 пути |
623: плоская кнопка типа |
2: черный |
P: нижний порт |
C: NC |
||||||
|
623: Выпуклый тип кнопки |
3: зеленый |
|||||||||
|
625: тип грибной кнопки |
4: желтый |
|||||||||
|
627: Длинные переключатели руки |
||||||||||
|
628: тип переключателей ключей |
||||||||||
|
630: короткие переключатели рук |
||||||||||
| Код заказа | ||||||||

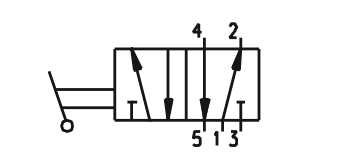

| M104 | _ | 52 | _ | 622 | _ | 1 | _ | P |
| МОДЕЛЬ: | Количество портов | Тип привода | Кнопкий цвет | Тип порта | ||||
| 104 -серия микроклапан | 52: 2 Положение 5way | Бланк: базовый тип | 1: красный | L: боковой порт | ||||
| 622: тип кнопки плоской кнопки | 2: черный | P: нижний порт | ||||||
| 623: Выпуклый тип кнопки | 3: зеленый | |||||||
| 625: тип грибной кнопки | 4: желтый | |||||||
| 627: Длинные переключатели руки | ||||||||
| 628: тип переключателей ключей | ||||||||
| 630: короткие переключатели рук | ||||||||
| Код заказа | ||||||||||

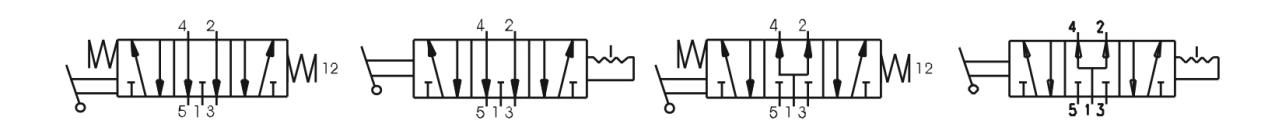

| M104 | _ | 53 | _ | 33 | _ | 630 | _ | 0 | P | |
| МОДЕЛЬ: | Количество портов | Тип | Тип привода | Тип порта | ||||||
| 104 -серия микроклапан | 53: 3 Положение 5 Way | 32: выхлопная центр | 627: Длинные переключатели руки | 0: Трехпозиционный мгновенный | L: боковой порт | |||||
| 33: Центр давления | 628: тип переключателей ключей | 1: Трехпозиция поддерживается переключатель | P: нижний порт | |||||||
| 630: короткие переключатели рук | ||||||||||
Серия 104 Micro Plone Valve Общие параметры
|
рабочая среда |
Воздух (отфильтрован через фильтр более 40 мкм) |
|
Функция |
Нет, NC |
|
Эффективное отверстие |
Φ2,5 |
|
разъем |
4 -мм толчок в разъеме |
|
Диаметр порта |
G1/8 |
|
Количество позиций |
2/2 пути или 3/2 пути |
|
Стандартная скорость потока NL/MIN |
90NL/мин |
|
Максимальное рабочее давление |
10 бар |
|
Рабочая температура ° C. |
‘-5–70 ℃ |
|
Материал тела |
алюминиевый сплав |
|
Клапан M104 - Резюме заказа для типов кнопок |
||
|

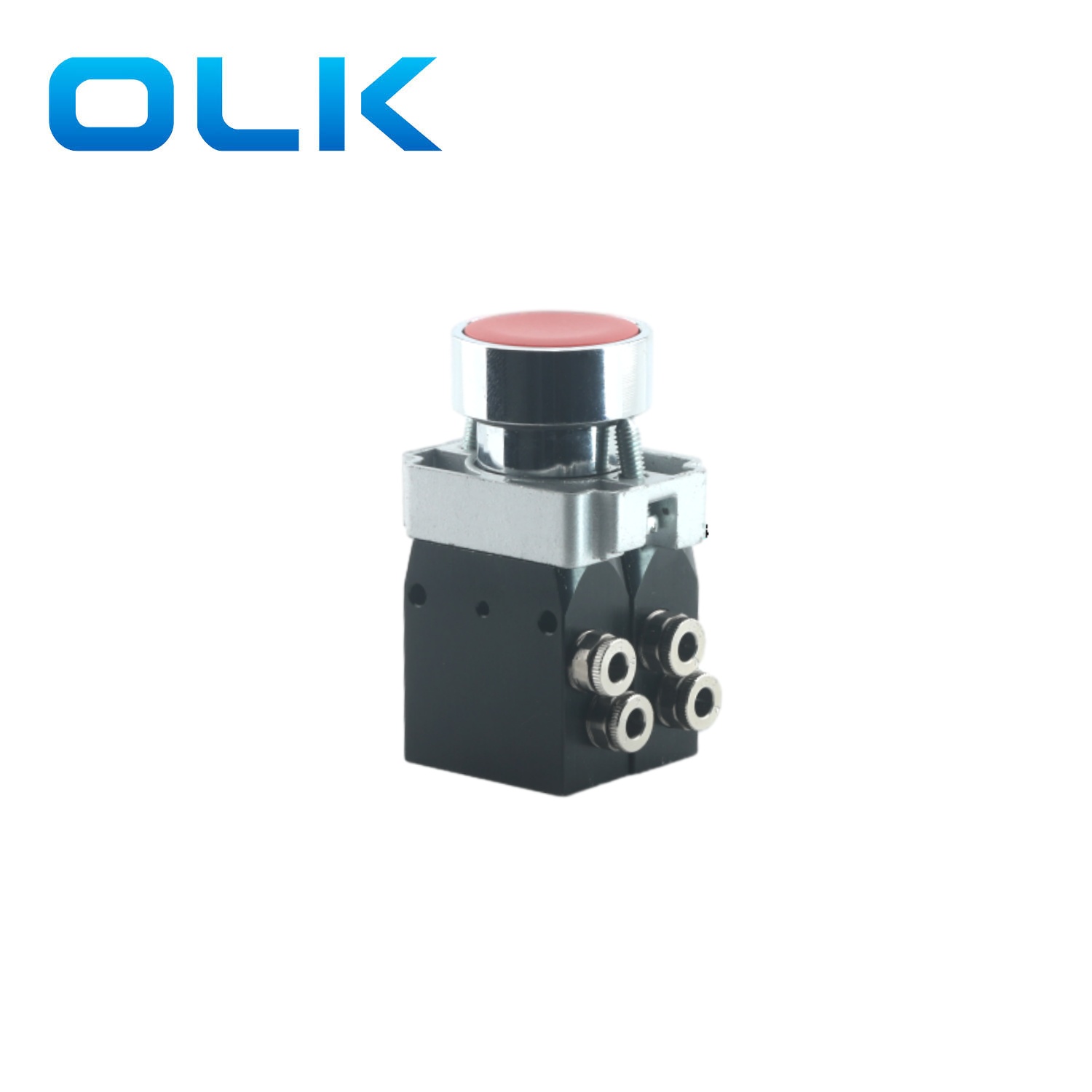

622: тип кнопки плоской кнопки |
M104. 622. 1 |
1: красный |
|
M104. 622. 2 |
2: черный |
|
|
M104. 622. 3 |
3: зеленый |
|
|
M104. 622. 4 |
4. |
|
|
623: Выпуклый тип кнопки |
M104. 623. 1 |
1: красный |
|
M104. 623. 2 |
2: черный |
|
|
M104. 623. 3 |
3: зеленый |
|
|
M104. 623. 4 |
4. |
|
|

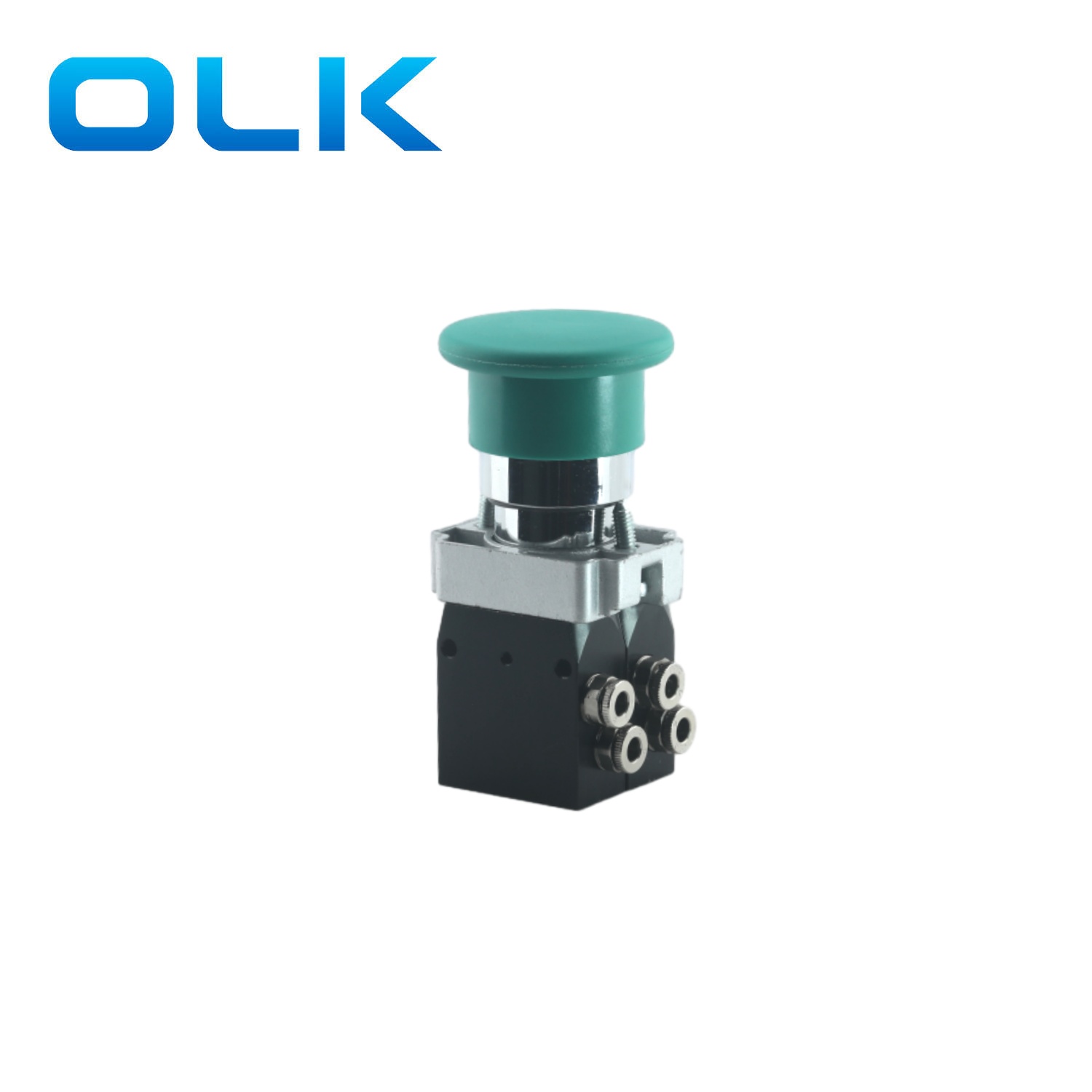

625: тип грибной кнопки |
M104. 625 |
|
|
627: Длинные переключатели руки |
M104. 627 |
Двухпозиция поддерживается переключатель |
|
M104. 627.0 |
0: Трехпозиционный мгновенный |
|
|
M104. 627.1 |
1: Трехпозиция поддерживается переключатель |
|
|
628: тип переключателей ключей |
M104.628 |
Двухпозиция поддерживается переключатель |
|
M104.628.0 |
0: Трехпозиционный мгновенный |
|
|
M104.628.1 |
1: Трехпозиция поддерживается переключатель |
|
|

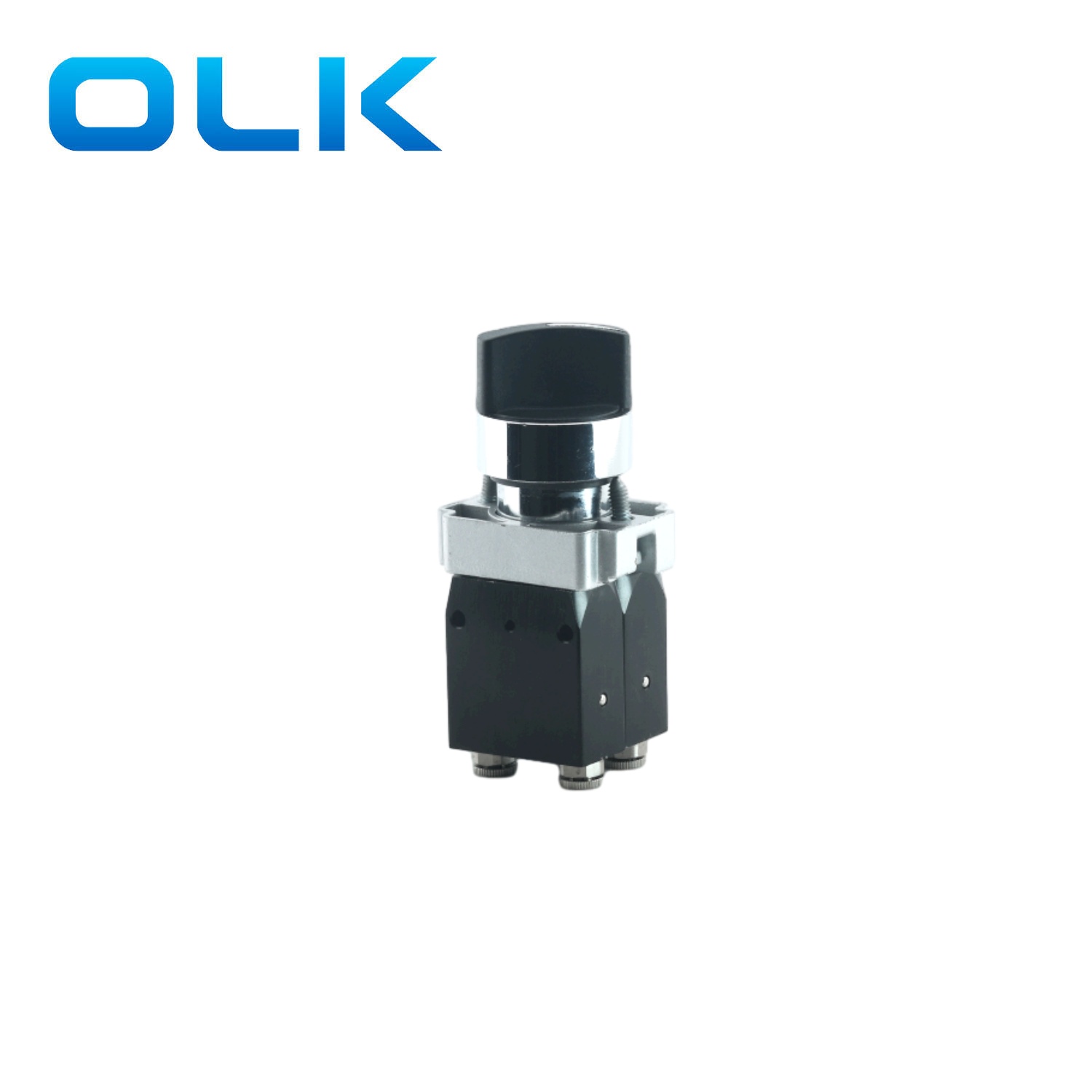

630: короткие переключатели рук |
M104.630 |
Двухпозиция поддерживается переключатель |
|
M104.630.0 |
0: Трехпозиционный мгновенный |
|
|
M104.630.1 |
1: Трехпозиция поддерживается переключатель |
|
|
Монтажная панель |
M104.00 |
|
