5/2-ходовой механический кнопочный клапан AIRTAC TYPE серии M5, изготовленный пневматической компанией OLK. Механический клапан M5 представляет собой конструкцию с раздвижной колонной. Выпускные порты расположены на корпусе клапана. Кнопочный клапан M5 облегчит установку глушителя для снижения шума и загрязнения. .Механический кнопочный регулирующий клапан серии M5, 5-ходовой, а M5-210 имеет интерфейсную резьбу G1/8 и G1/4.
символ:
Код заказа
М5
ПМ
210
06
R
Тип кнопки
Код
РАЗМЕР ПОРТА
Цвет кнопки
М5:М тип
Б: базовый тип (M5B)
Одинарное управление серии 110:110
100:06:Г/18
ПЛ:КРАСНЫЙ
C:Тип с длинной ручкой (M5C)
Серия 210:210 с одним управлением
200:06:G1/8
ПП/ПФ/ПМ/ХС:КРАСНЫЙ,ЗЕЛЕНЫЙ,ЧЕРНЫЙ
D:Тип с короткой ручкой (M5D)
200:08Г1/4
R:Тип роликового рычага (M5R)
L: Тип однонаправленного роликового рычага (M5L)
Y: Тип коромысла (M5Y)
PM:Тип кнопки с грибовидной головкой (M5PM)
ПП: Тип кнопки с приподнятой головкой (M5PP)
PF: Тип кнопки с плоской головкой (M5PF)
PL:Тип ударной кнопки аварийной остановки (M5PL)
HS:Тип селектора (M5HS)

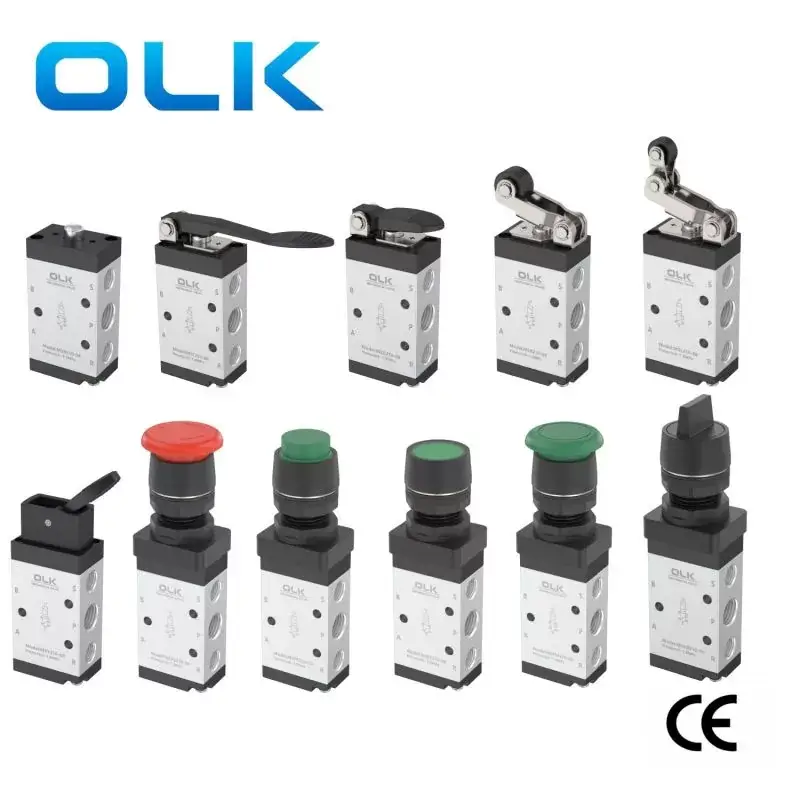

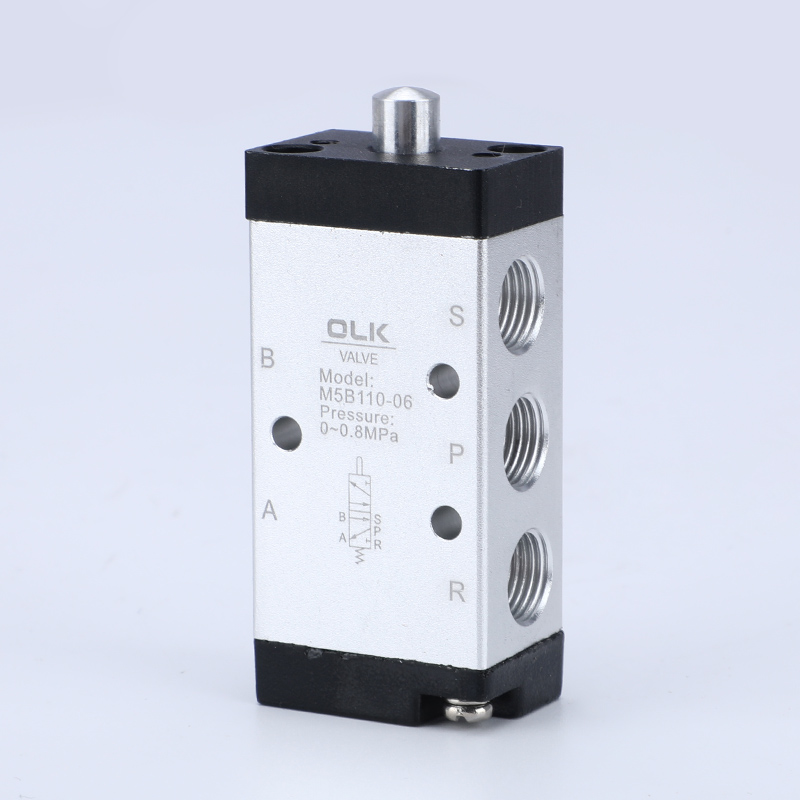

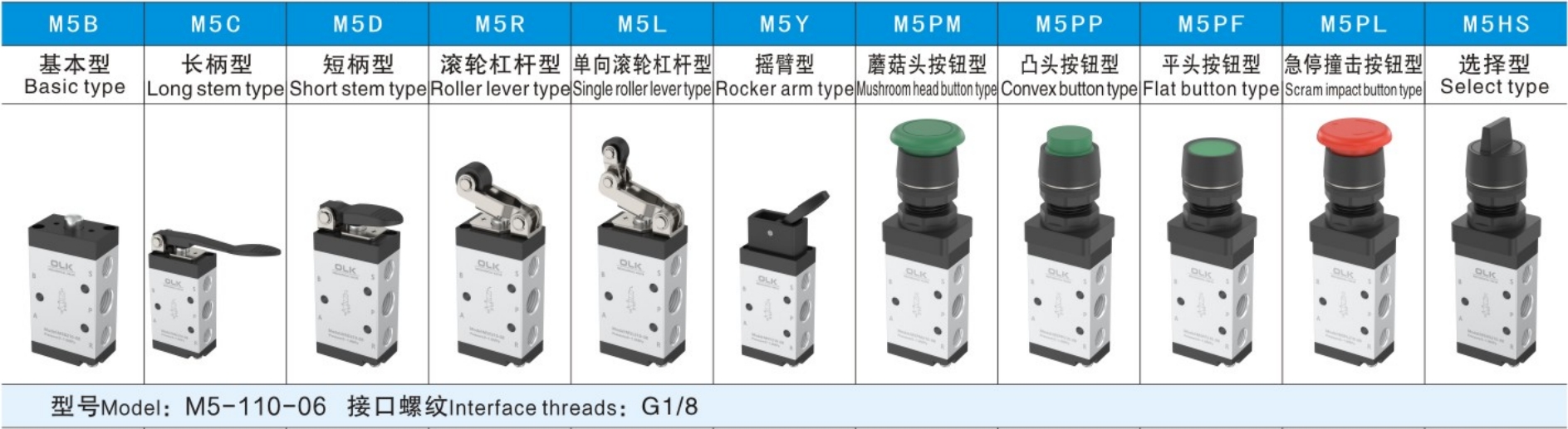

- Базовый тип (M5B)

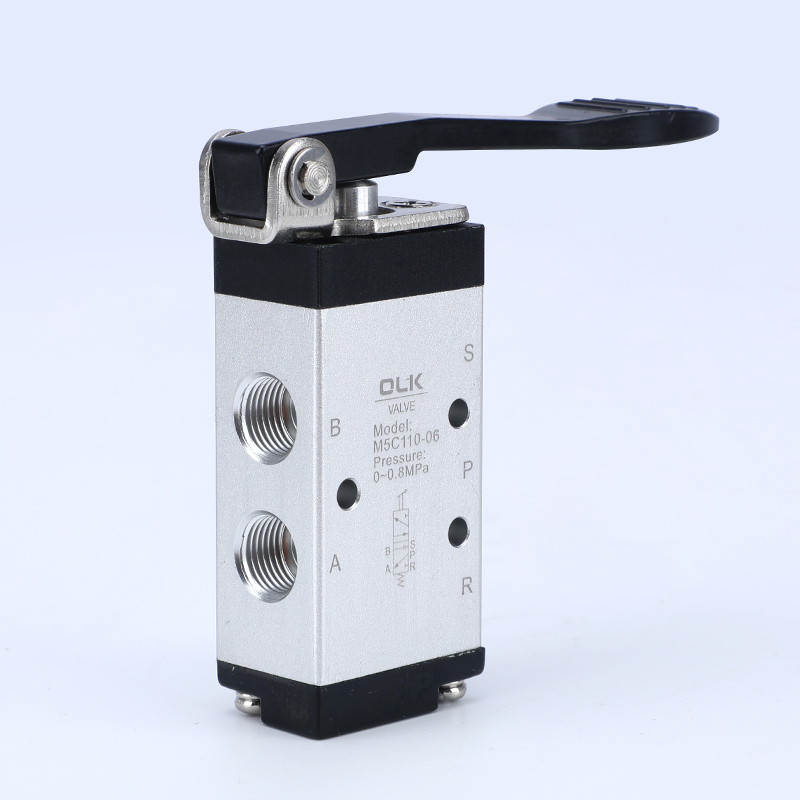

- Тип с длинной ручкой (M5C)

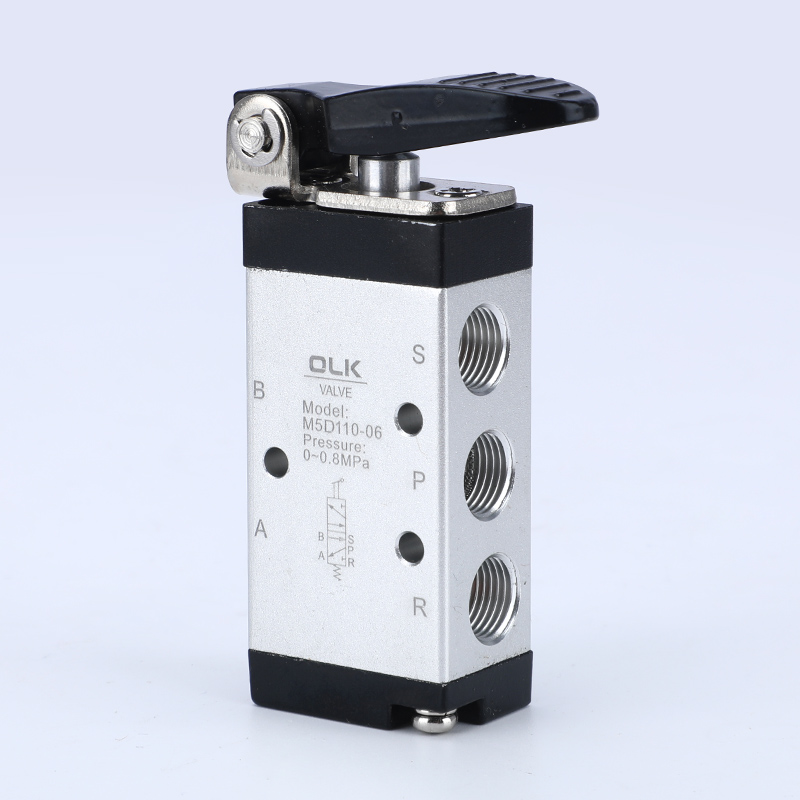

- Тип с короткой ручкой (M5D)

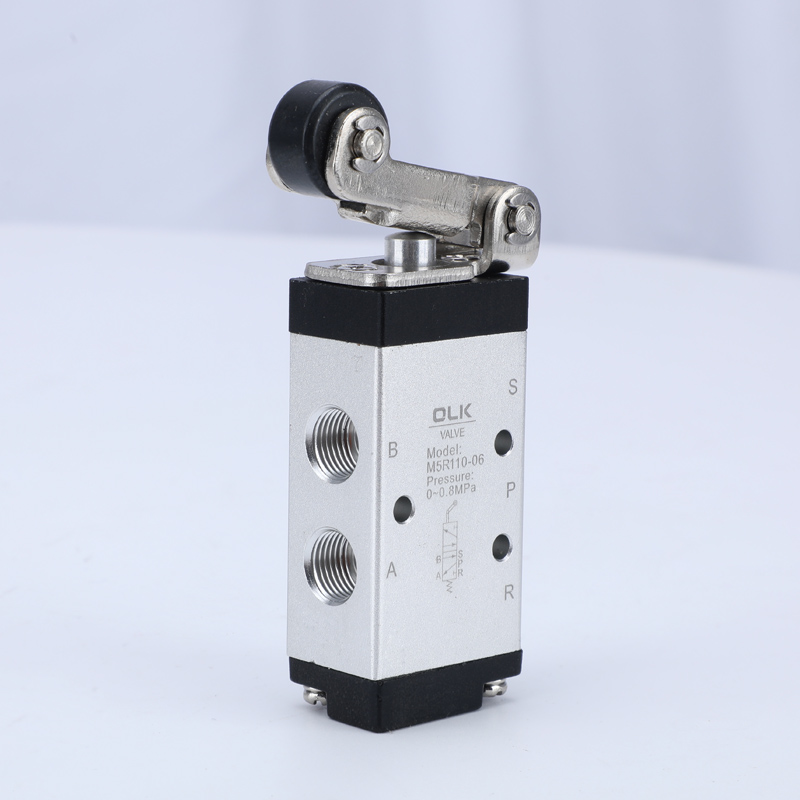

- Тип роликового рычага (M5R)

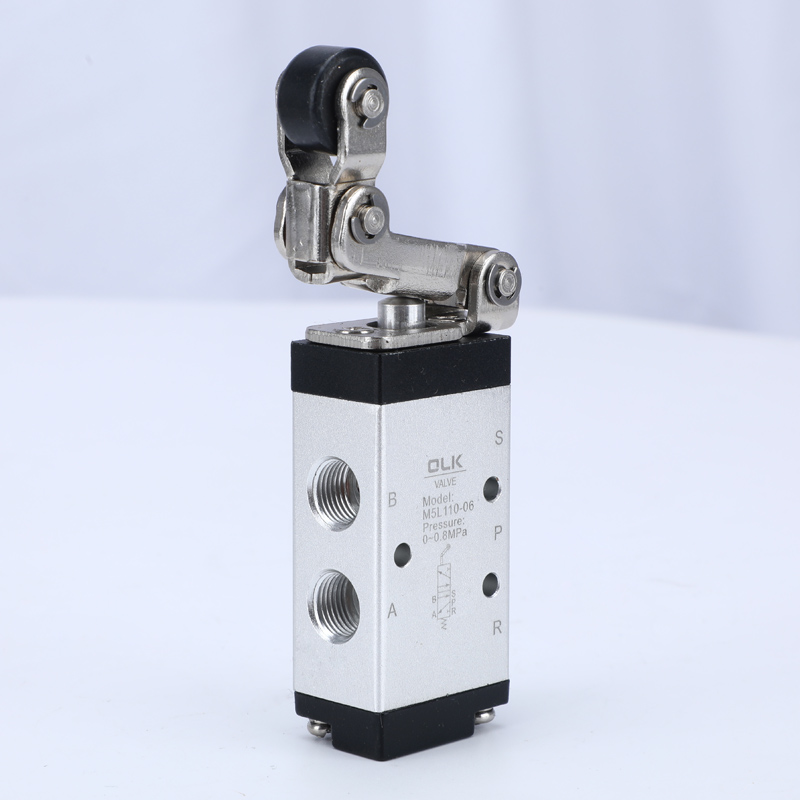

- Однонаправленный роликовый рычаг (M5L)

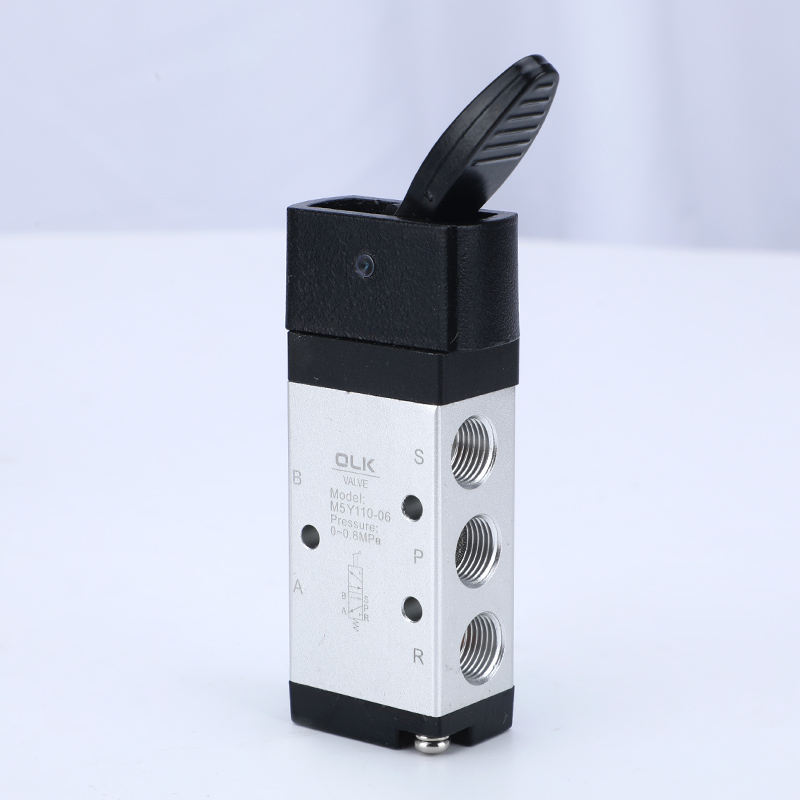

- Тип коромысла (M5Y)

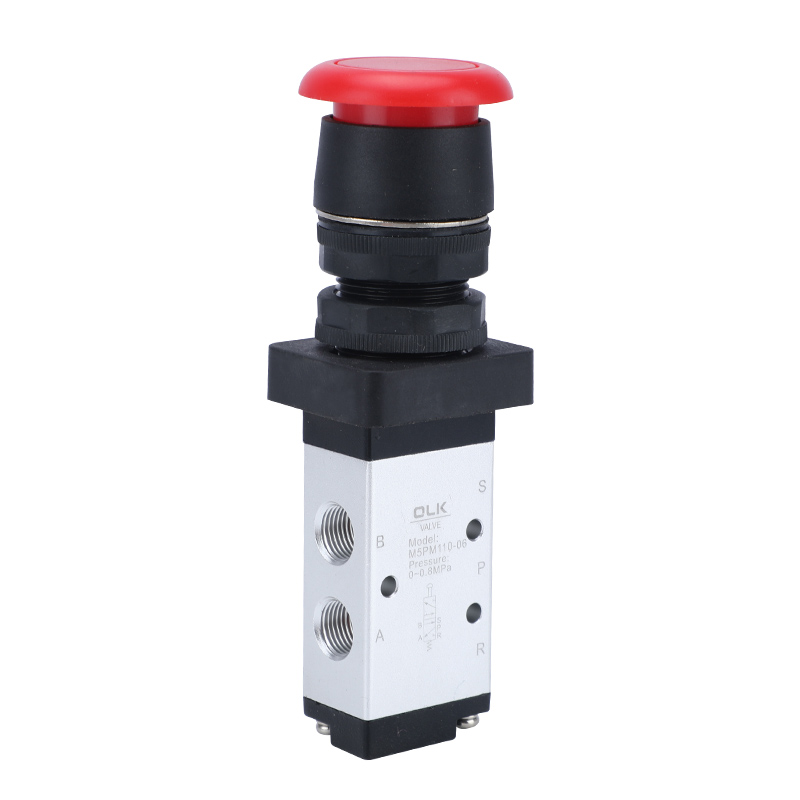

- Тип кнопки с грибовидной головкой (M5PM)

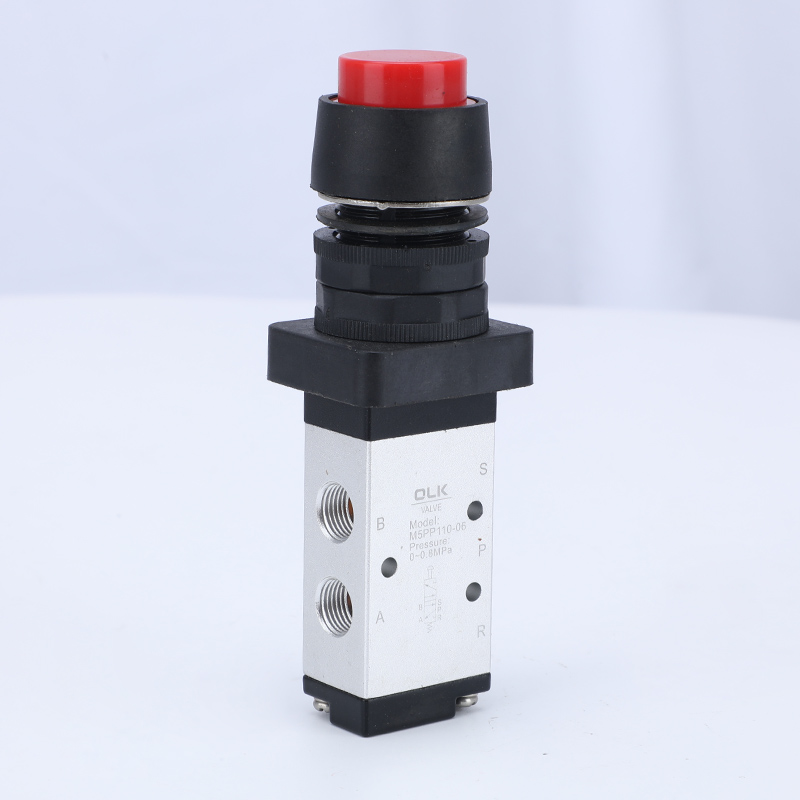

- Тип кнопки с поднятой головкой (M5PP)

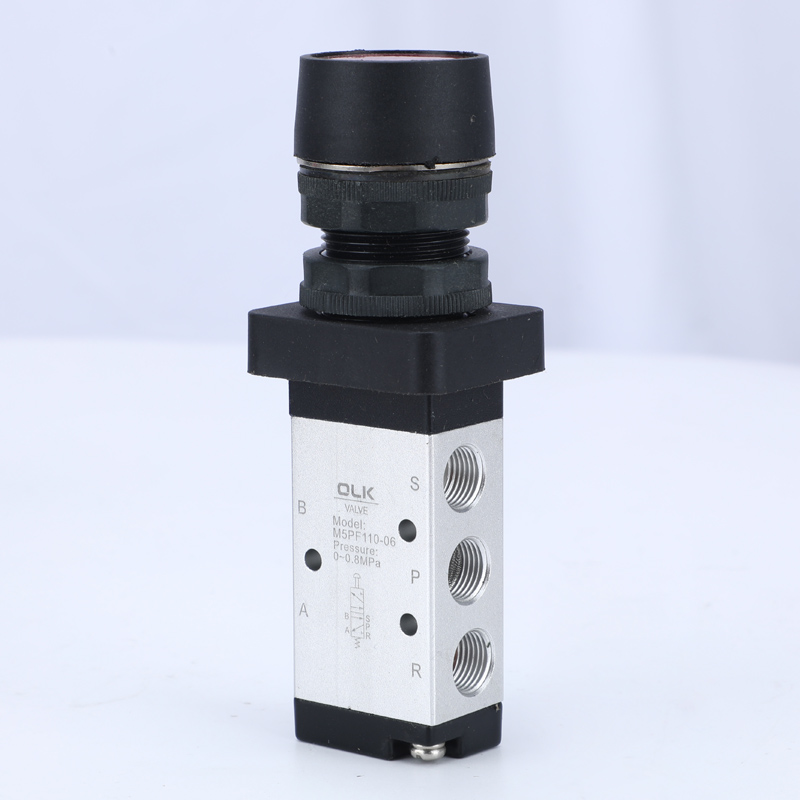

- Тип кнопки с плоской головкой (M5PF)
- Тип ударной кнопки аварийной остановки (M5PL)

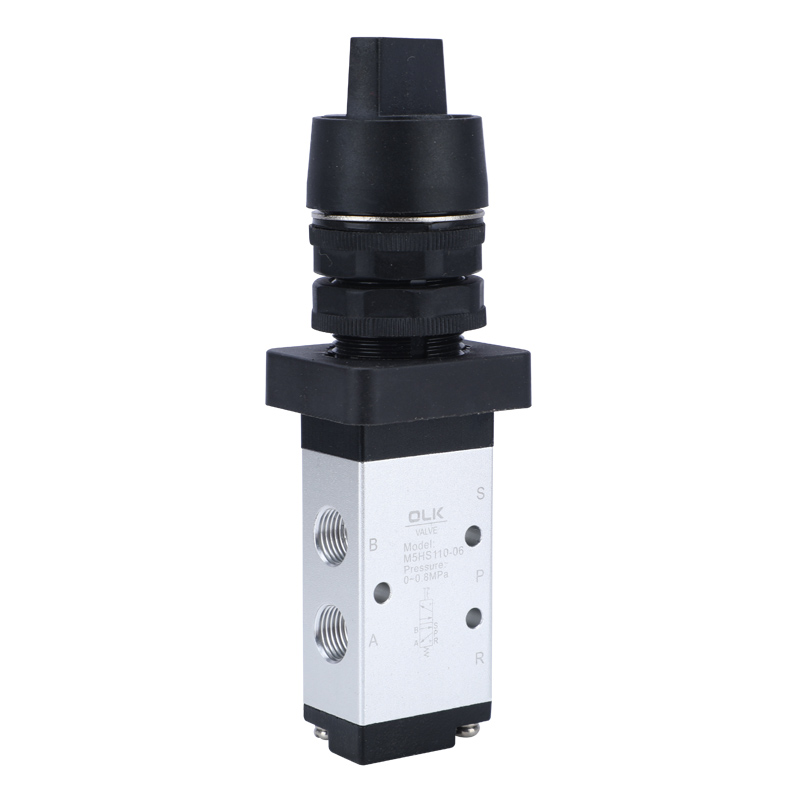

- Тип селектора (M5HS)
Для типов PM, PP и PF на выбор доступны три цвета кнопок: красный, зеленый и черный.
1. Выхлопные патрубки расположены на корпусе, что облегчает установку глушителей для снижения шума и загрязнения.
2. Серии M5B, M5R, M5L требуют внешних сил для переключения, обеспечиваемых внешними механизмами, подходящими для определения положения или переключателей хода.
3. Серии M5C, M5D, M5Y, M5PF, M5PM, M5PP, M5PL, M5HS управляются вручную с помощью различных структурных управляющих головок для удобства в различных условиях.

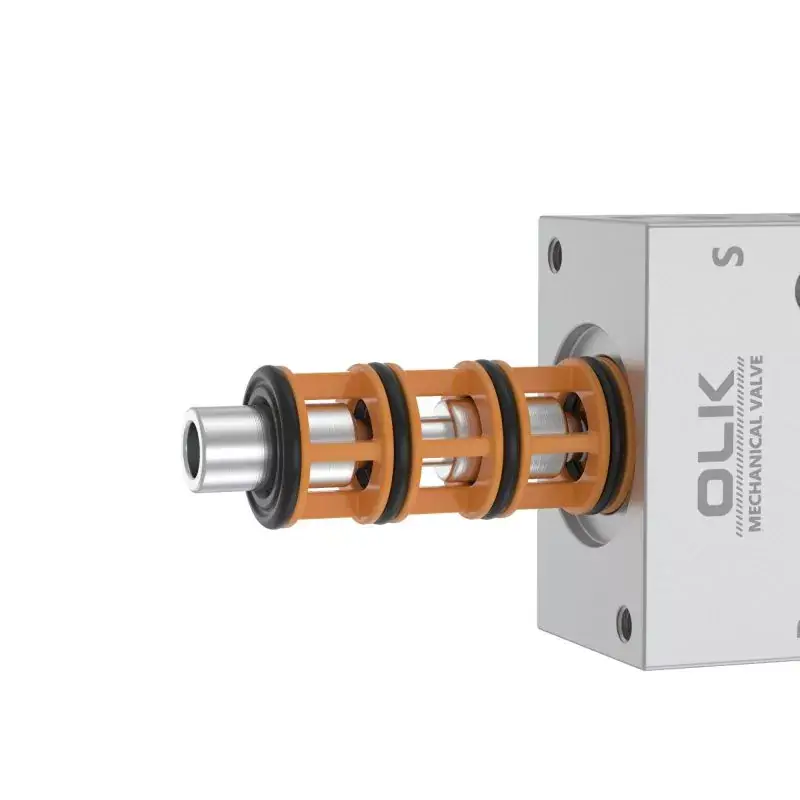

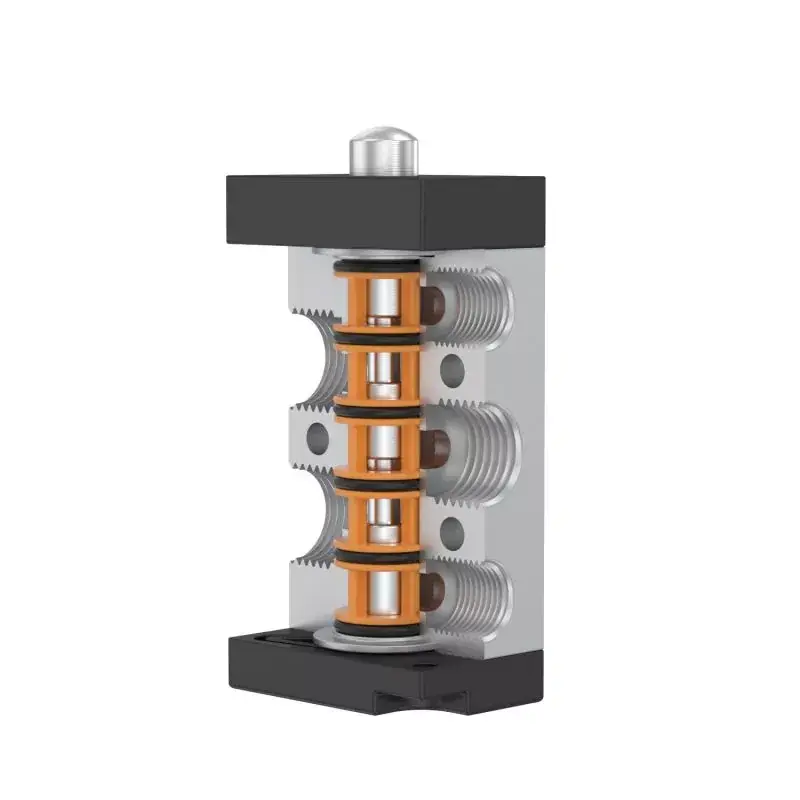

4. Конструкция скользящей колонны, управляющая сила не зависит от рабочего давления (т.е. нет эффекта противодавления), внутреннее кольцевое уплотнение для хорошей герметизации, гибкое переключение.
5. Нет необходимости в смазке маслом.
6. Многопозиционная установка для удобства использования.
7. Головки управления серий M5C, M5D, M5Y, M5R, M5L изготовлены из металла, что обеспечивает длительный срок службы, большую надежность и стабильность.
|
рабочая среда |
Воздух (фильтруется через фильтр более 40 мкм) |
|
Действие |
Внешний прямого действия |
|
Диаметр порта |
05:M5,06:G1/8,08:G1/4 |
|
количество позиций |
2 позиция 5 ход |
|
смазочный |
ненужный |
|
Диапазон рабочего давления МПа (фунты на квадратный дюйм) |
0~1,0(~145) |
|
Гарантированная устойчивость к давлению |
1,5 МПа (215 фунтов на квадратный дюйм) |
|
Рабочая температура °С |
-20~70 |
|
Площадь поперечного сечения мм² (значение CV) |
05:2,5(0,14),06:8(0,45),08:12(0,67) |
|
Материал корпуса |
алюминиевый сплав |
Меры предосторожности
1) Часть управления изготовлена из инженерного пластика, допускается только ручное управление. Не используйте металлический удар для переключения клапана.
2) Серии M5B, M5C, M5D, M5PM, M5PF и M5PP автоматически сбрасываются. Ручные клапаны M5Y, M5HS и M5PL сбрасываются вручную. После нажатия M5PL в положение «сокровище» необходимо повернуть поворотную ручку для сброса.
3) Обратите внимание на обратный ход. Когда какая-либо внешняя сила вызывает реверс клапана, основной ход реверса не должен превышать диапазон хода реверса, указанный в таблице хода управления, в противном случае это приведет к повреждению корпуса клапана.
4) Одноходовой роликовый клапан M5L может переключаться только в одном направлении (удар справа налево). Недопустимый удар в другом направлении (изогнутый слева направо).
5) Комбинацию головок управления можно заказать отдельно.
