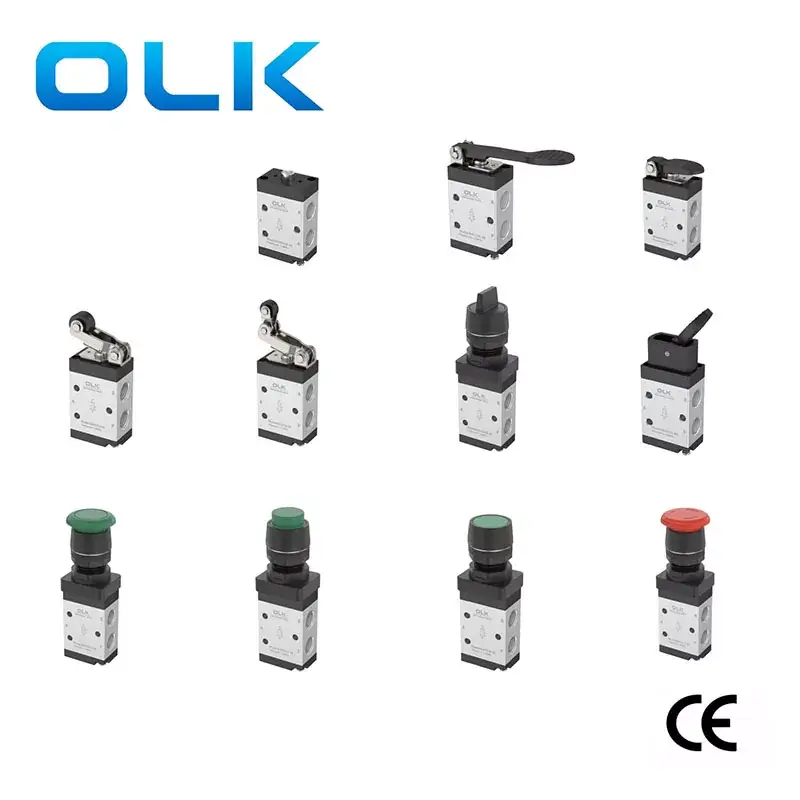

3/2-ходовой механический клапан airtac серии Ouleikai M3 имеет 2 рабочих состояния и 3 варианта выбора пути. Механический клапан M3 подходит для различных сценариев пневматического управления. Управляющая сила механического клапана M3 поршневой конструкции не зависит от рабочего давления. стабильный, надежный и долговечный, подходит для долгосрочных стабильных рабочих условий, таких как пневматическое управление на автоматизированных производственных линиях, таких как сборочные линии и упаковочные линии.
Символ:
Код заказа
М3
ПМ
210
06
R
РЯД

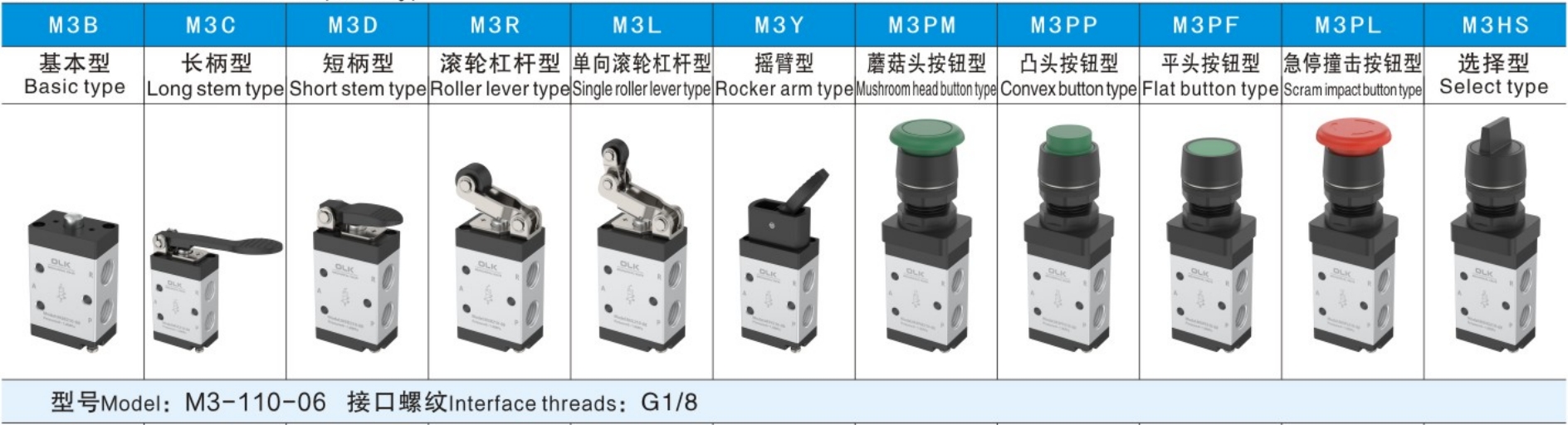

Тип кнопки
код
РАЗМЕР ПОРТА
Цвет кнопки
M3: Mseries 2, 3-ходовой

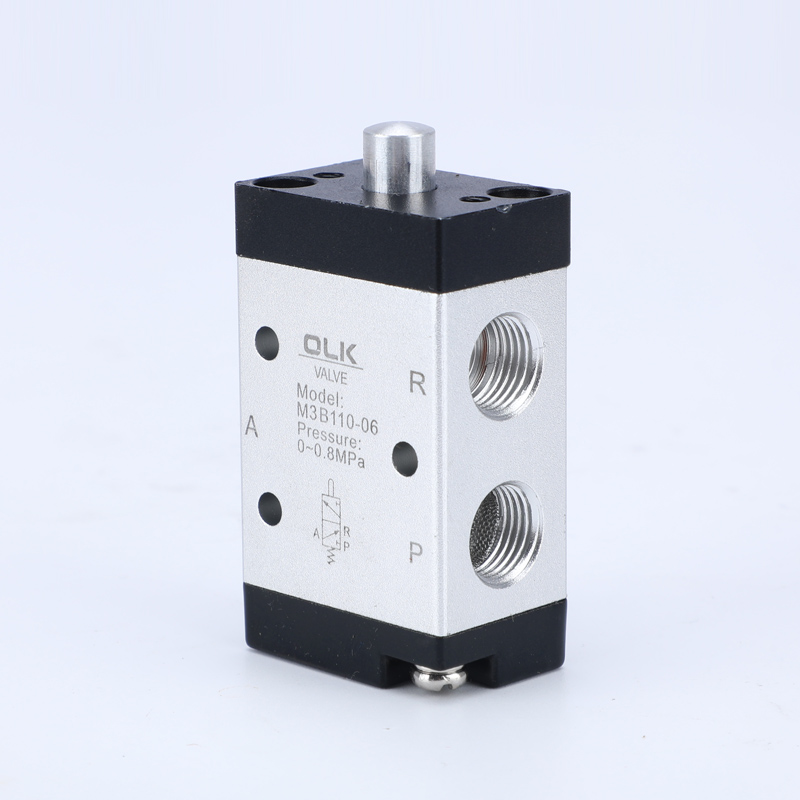

Б: базовый тип (M3B)
Одинарное управление серии 110:110
100:06:G1/8
ПЛ:КРАСНЫЙ

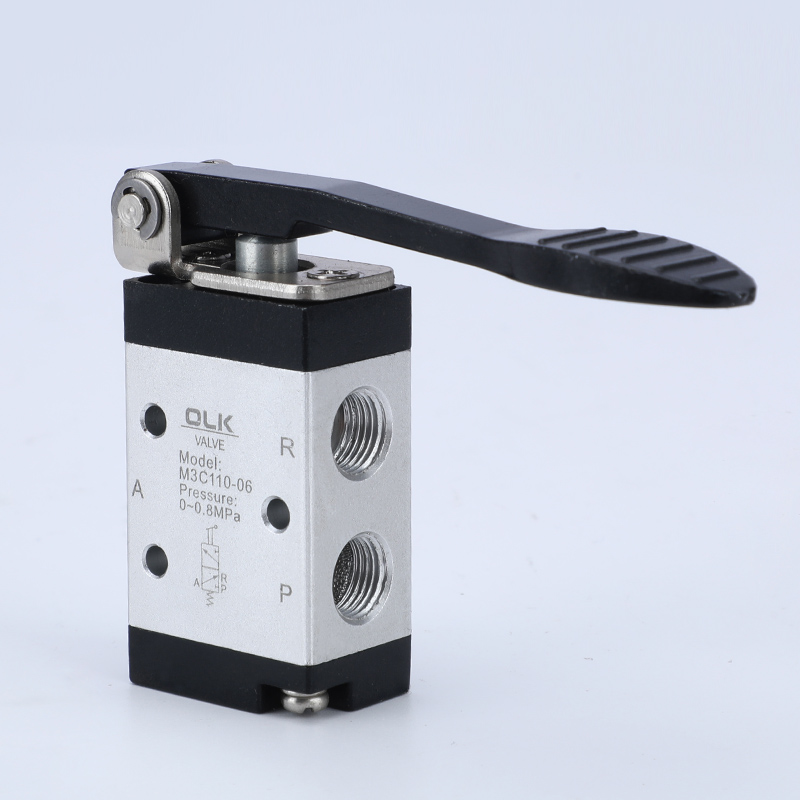

C:Тип с длинной ручкой (M3C)
Одинарное управление серии 210:210
200:06:G1/8
ПП/ПФ/ПМ/HS:КРАСНЫЙ ЗЕЛЕНЫЙ ЧЕРНЫЙ

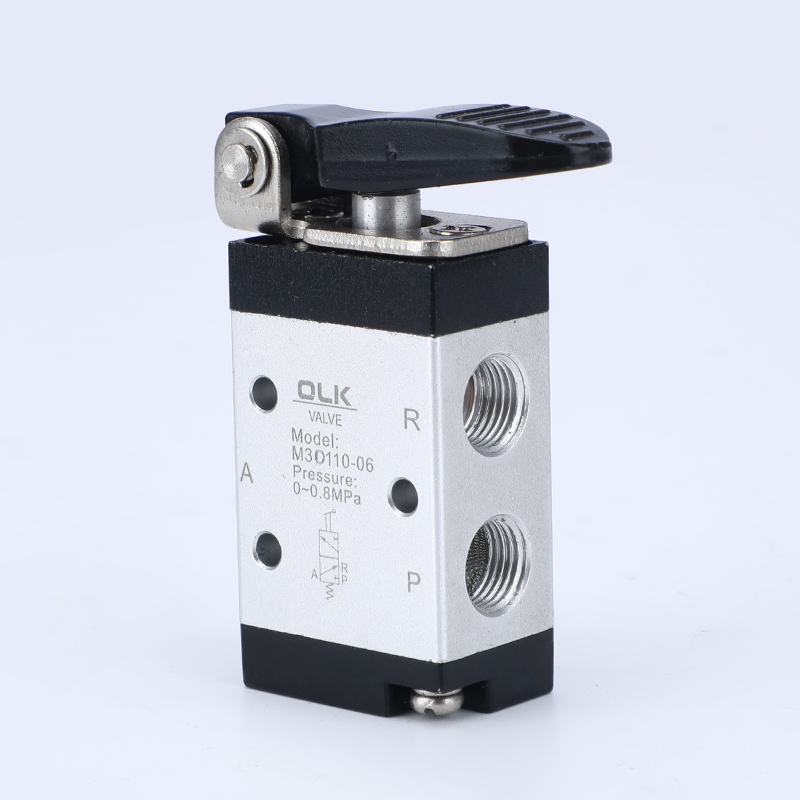

D:Тип с короткой ручкой (M3D)
200:08:G1/4

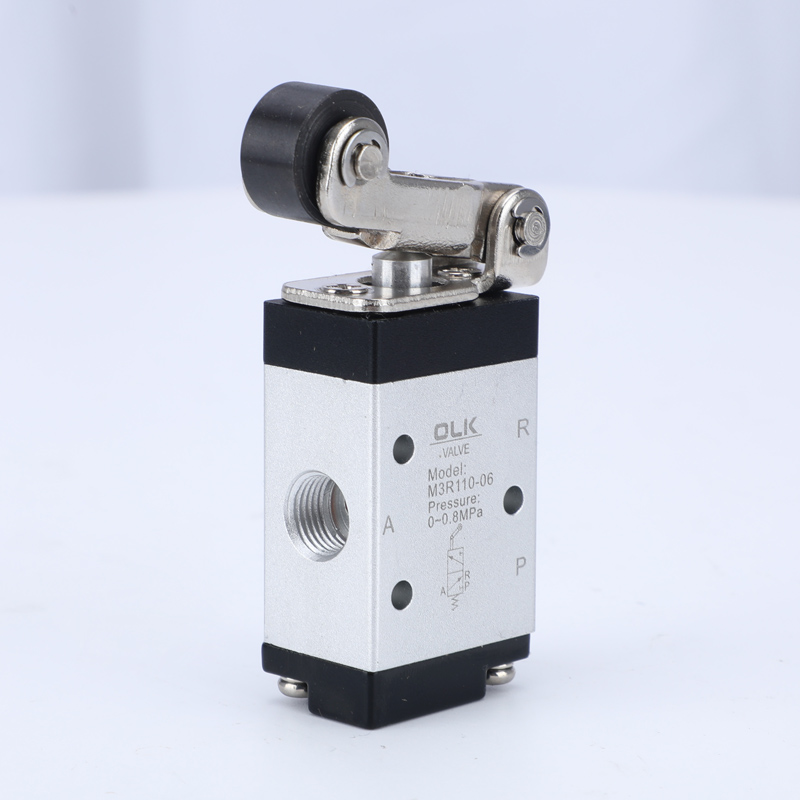

R:Тип роликового рычага (M3R)

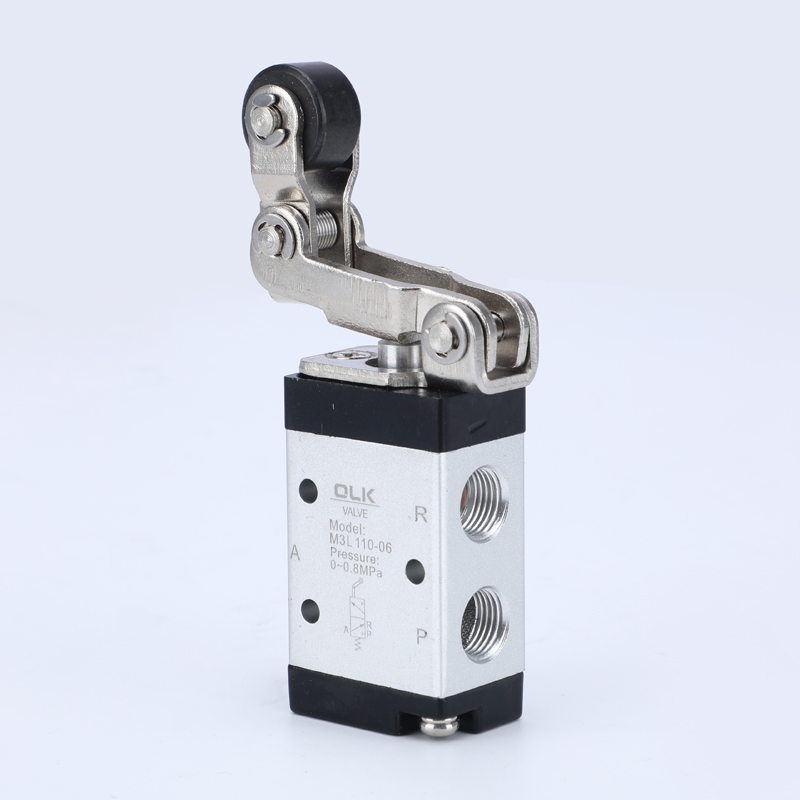

L: Тип однонаправленного роликового рычага (M3L)

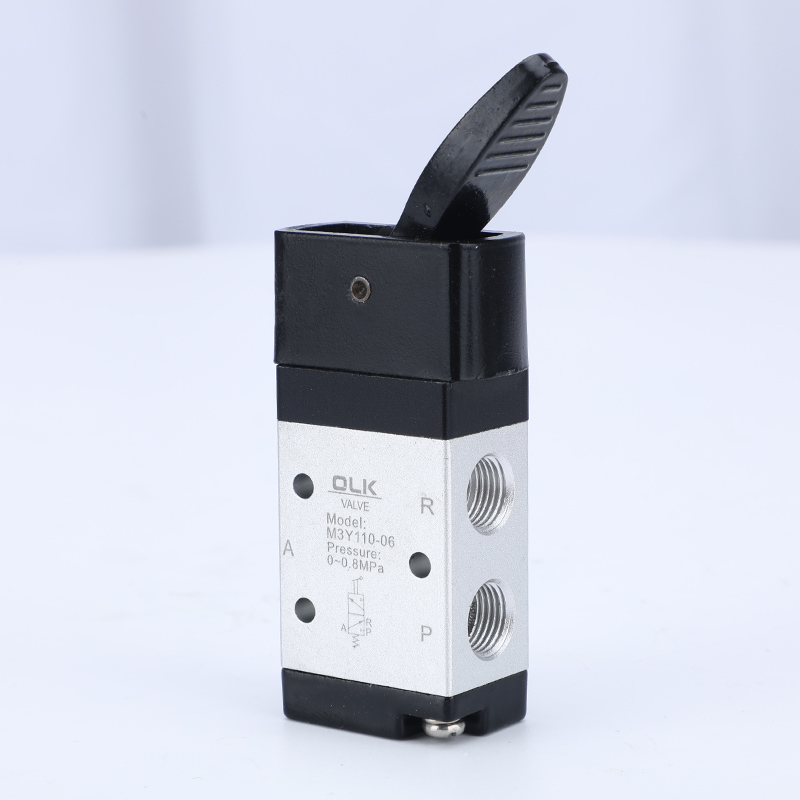

Y:Тип коромысла (M3Y)

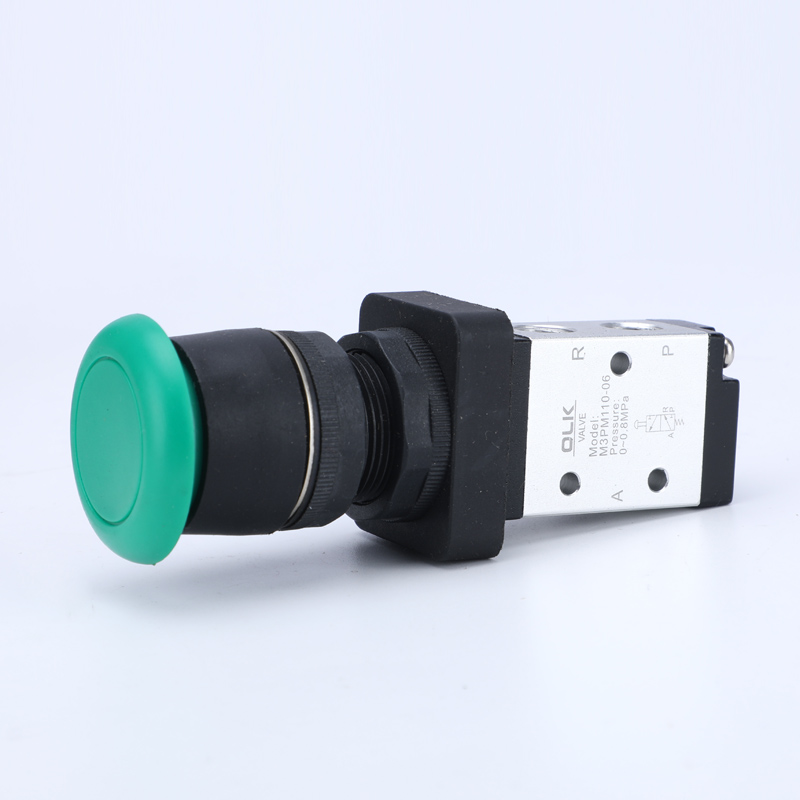

PM:Тип кнопки с грибовидной головкой (M3PM)

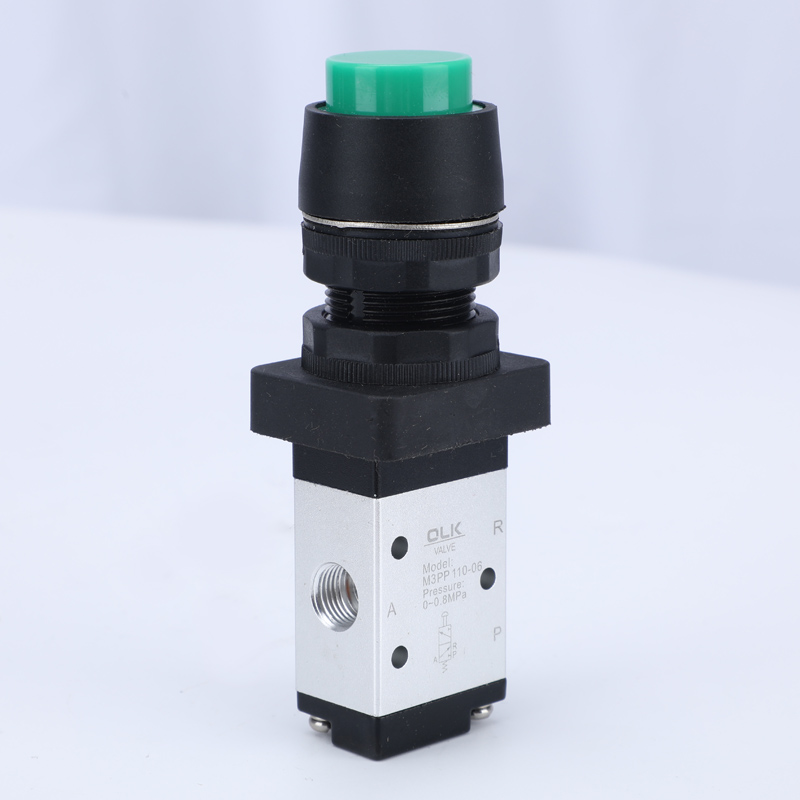

ПП: Тип кнопки с приподнятой головкой (M3PP)

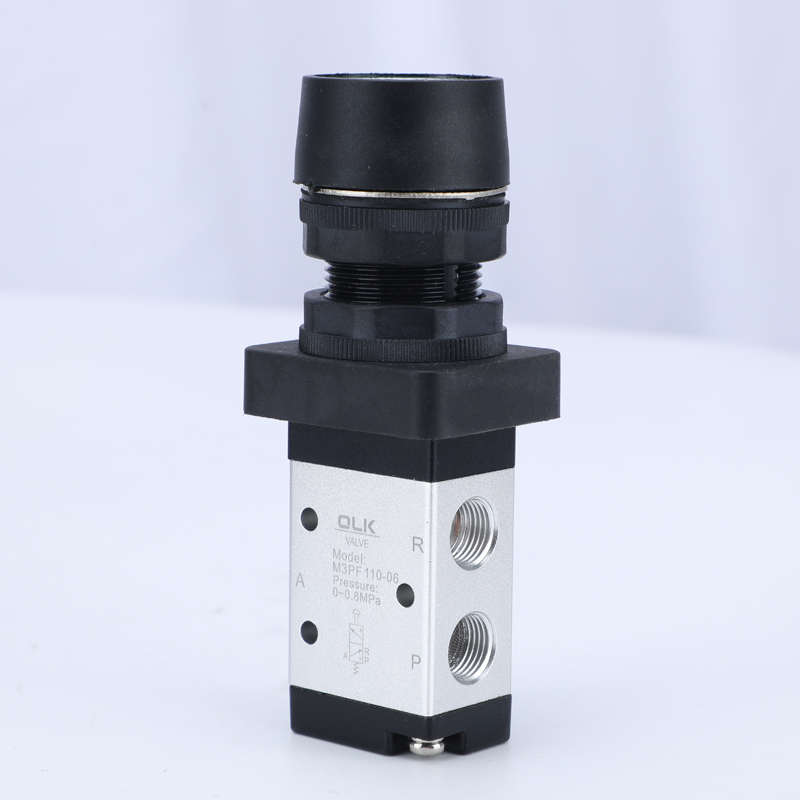

PF: Тип кнопки с плоской головкой (M3PF)

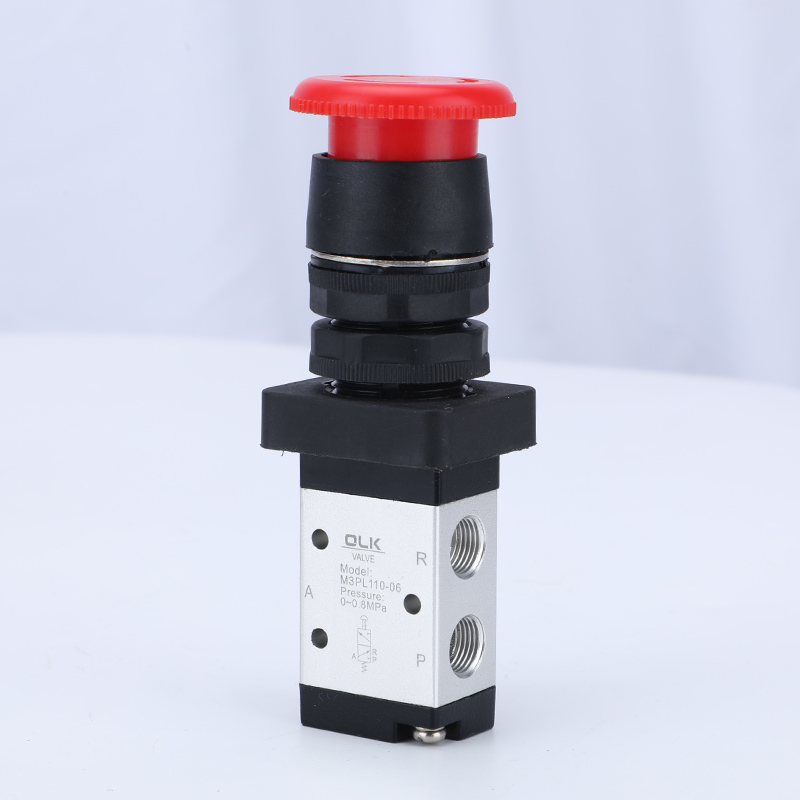

PL:Тип ударной кнопки аварийной остановки (M3PL)
HS:Тип селектора (M3HS)
1. Выхлопное отверстие расположено на корпусе, что позволяет установить глушитель для снижения шума и загрязнения.
2. Серии M3B, M3R и M3L требуют внешних сил для переключения, обеспечиваемых внешними механизмами, подходящими для определения положения или переключателей хода.
3. Серии M3C, M3D, M3Y, M3PF, M3PM, M3PP и M3PLM3HS имеют ручное управление и имеют различные конструктивные формы управляющих головок для удобного использования в различных условиях.
4. Конструкция поршневого типа, на управляющую силу не влияет рабочее давление (т. е. отсутствие противодавления), уплотнение внутреннего кольца, отличное уплотнение и гибкое переключение.
5. Нет необходимости в смазке маслом.
6. Удобная установка и использование благодаря многопозиционному креплению.
7. Головки управления серий M3C, M3D, M3Y, M3R и M3L изготовлены из металлического материала, что обеспечивает длительный срок службы и большую надежность.
|
Модель |
М3Б |
М3С |
М3Д |
М3Р |
М3Л |
М3Г |
М3ПМ |
М3ПП |
М3ПФ |
M3PL |
М3ХС |
|
|
Рабочая среда |
Воздух (фильтруется через сетчатый фильтр более 40 мкм) |
|||||||||||
|
Режим действия |
Внешнее управление прямого действия |
|||||||||||
|
Размер порта |
05:M5;06:G1/8;08:G1/4 |
|||||||||||
|
Эффективная площадь поперечного сечения |
МИНИ |
05:2,5 мм² (Cv=0,14) |
||||||||||
|
110 |
06:8,0 мм² (Cv=0,45) |
|||||||||||
|
210 |
06:9,0 мм² (Cv=0,5); 0,8:12,0 мм² (Cv=0,67) |
|||||||||||
|
Позиция |
3/2 порта |
|||||||||||
|
НЕЗАЧЕМ |
||||||||||||
|
Диапазон давления |
0–1,0 МПа (0–145 фунтов на квадратный дюйм) |
|||||||||||
|
Испытательное давление |
1,5 МПа (215 фунтов на квадратный дюйм) |
|||||||||||
|
Давление пробуждения |
'-20-70℃ |
|||||||||||
|
Материал корпуса |
Алюминиевый сплав |
|||||||||||
Меры предосторожности
1) Часть управления изготовлена из инженерного пластика, допускается только ручное управление. Не используйте металлический удар для переключения клапана.
2) Серии M3B, M3C, M3D, M3PM, M3PF и M3PP автоматически сбрасываются. Ручные клапаны M3Y, M3HS и M3PL сбрасываются вручную. После нажатия M3PL в положение «сокровище» необходимо повернуть поворотную ручку для сброса.
3) Обратите внимание на обратный ход. Когда какая-либо внешняя сила вызывает реверс клапана, основной ход реверса не должен превышать диапазон хода реверса, указанный в таблице хода управления, в противном случае это приведет к повреждению корпуса клапана.
4) Одноходовой роликовый клапан M3L может переключаться только в одном направлении (удар справа налево). Недопустимый удар в другом направлении (изогнутый слева направо).
5) Комбинацию управляющих головок можно заказать отдельно.
