Вообще говоря,ПУ трубкаустанавливаются на воздушные компрессоры для транспортировки газа. С функциональной точки зрения он также может транспортировать воду и другие жидкости, но коррозионная стойкость труб из ПУ не особенно сильна.
Имеющееся оборудование: пневматическое оборудование, воздушный компрессор, пневматические инструменты, воздушный насос, воздушный цилиндр, отрезной станок, распылительное оборудование, сварочное оборудование, промышленный робот, упаковочная машина, оборудование для контроля окружающей среды, увлажнитель, пылеулавливающее оборудование, система вентиляции, система распыления, охлаждающее оборудование. Лабораторное и медицинское оборудование: лабораторные приборы, анализаторы, медицинское газовое оборудование, пробоотборники воздуха. Транспортные средства и техника: оборудование для технического обслуживания автомобилей, системы пневматической подвески, автоматизация сельскохозяйственной техники. Производственное оборудование: сборочные линии, конвейерные системы, испытательное оборудование. Другое оборудование: машины для розлива напитков, оборудование для пищевой промышленности, надувные баллоны, пескоструйное оборудование.
Воздушный шланг из ПУ широко используется в оборудовании автоматизации.
| ПУ (полиуретановая труба) | PA (нейлоновая трубка) | ПЭ (полиэтиленовая труба) | Резиновая трубка | Плетеный армированный шланг | Ультра гибкая трубка | Плоский шланг из ПУ | |
| Функции: | Наиболее часто используемый воздушный шланг, чрезвычайно гибкий. Хорошая, гладкая поверхность, низкое внутреннее сопротивление. | Высокая твердость, хорошая жесткость, способность сохранять форму. | Мягкий материал, полупрозрачный, низкая стоимость. | Изготовлены из натурального или синтетического каучука и армированы плетеным слоем. | Трубки из полиуретана или нейлона с внешним армирующим слоем из полиэстера, арамидного волокна или проволоки из нержавеющей стали, обеспечивающие повышенную устойчивость к давлению и механическую прочность. | Использование специальных материалов и процессов обеспечивает гибкость, значительно превосходящую гибкость обычных полиуретановых труб. | Тело трубы плоское, и несколько трубопроводов могут быть объединены параллельно. |
| Преимущество | Хорошая гибкость, износостойкость, устойчивость к скручиванию, легкий вес, легко сматывать и устанавливать. | Устойчивость к высокому давлению, устойчивость к высоким температурам (до 110 ° C), отличная стойкость к маслам и химикатам, трудно окисляется. | Дешевая цена, хорошая устойчивость к низким температурам и коррозионная стойкость (кислота, щелочь). | Отличная эластичность, поглощает вибрации и обладает высокой устойчивостью к атмосферным воздействиям. | Чрезвычайно высокая устойчивость к давлению (в несколько раз выше, чем у обычных труб), защита от расширения и хорошие импульсные характеристики. | Чрезвычайно мягкий, с очень маленьким радиусом изгиба, устойчивый к многократной усталости при изгибе, узлы нелегко разбить. | Экономия места, аккуратный и красивый, легко управлять несколькими источниками воздуха и предотвращать запутывание. |
| Недостаток | Устойчивость к высоким температурам средняя (обычно от -10°C до +60°C), а стойкость к маслам и химическим веществам не так хороша, как у нейлоновых труб. | Плохая гибкость, легко ломается при низких температурах и требует большого пространства для установки на изгиб. | Плохая устойчивость к давлению, неустойчив к высоким температурам, склонен к старению и слабой износостойкости. | Чрезвычайно громоздкие, с высоким сопротивлением внутренней стенки и легким старением пластиковые трубы постепенно вытеснили современные пневматические системы. | Гибкость снижается, радиус изгиба увеличивается, а цена становится дороже. | Цена обычно выше, а устойчивость к давлению может быть несколько ниже, чем у обычных труб той же спецификации. | Направление изгиба ограничено (может изгибаться только в плоском направлении), а цена относительно высока. |
| Типичные применения: | Высочайшая универсальность, подходит для подключения подавляющего большинства пневматического оборудования, особенно в ситуациях, требующих частого перемещения и изгиба, например, роботизированных манипуляторов и мобильных устройств. | Стационарная установка, где требуется масло- и термостойкость, например, трубопроводы рядом со станками, автомобильным производством и высокотемпературным оборудованием. | Подходит для временных соединений газовых магистралей низкого давления или для некритических областей, таких как водоснабжение и сельскохозяйственное орошение. Реже используется в пневматических схемах для главных цепей. | В основном используется для тяжелого оборудования, строительной техники и в случаях, когда требуется высокая гибкость и виброустойчивость. | Используется в пневматических системах высокого давления, на выходе воздушных компрессоров, магистральных газопроводах на большие расстояния и в ситуациях, когда часто генерируются импульсы давления. | Цепь буксировки (Цепь Танка) внутри корпуса робота, которая совершает высокочастотное возвратно-поступательное движение, и оборудование, требующее чрезвычайно высокой гибкости. | Краткое описание газового тракта для устройств с несколькими исполнительными компонентами, таких как централизованные трубопроводы от рабочих станций, клапанных блоков к приводам. |
Полиуретановая трубка (ПУ) поставляется в четырех цветах: синем, прозрачном, красном и синем. Нам удобно различать и подключать рабочую трубку в пневматических устройствах. Конкретно это зависит от стандартных спецификаций каждой компании. Например, некоторым компаниям требуются прозрачные трубки для вакуума, синие трубки для впуска воздуха и оранжевые трубки для выпуска воздуха, чтобы различать разные трубопроводы и облегчить быстрое устранение неполадок и позиционирование во время обслуживания воздушного контура.
Во-первых, мы знаем, что размер воздушного шланга из ПУ может определять скорость потока. Чем больше пневматическая трубка, тем выше пропускная способность, что, в свою очередь, влияет на рабочую скорость пневмоцилиндра.

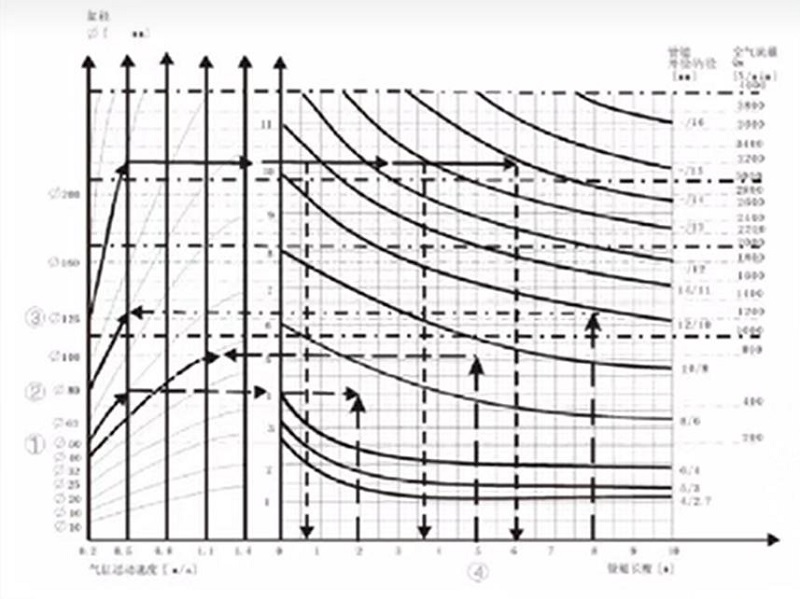

Строго говоря, при выборе нам необходимо включить в расчет такие параметры, как ход, количество ходов в минуту, диаметр цилиндра и т.д. Однако, исходя из соответствующего опыта, рекомендуются баллоны различных характеристик с соответствующими характеристиками трубок воздухопроводов.
| Размер отверстия воздушного цилиндра (мм) | Размер трубки (мм) |
| ɸ16 | ɸ4 |
| ɸ16-ɸ32 | ɸ6 |
| ɸ32-ɸ63 | ɸ8 |
| ɸ63-ɸ100 | ɸ10 |
| ɸ100 | ɸ12 |
1. В качестве основного трубопровода для работы клапана можно выбрать трубы чуть большего диаметра (что не приведет к дополнительному расходу воздуха, поэтому дополнительных затрат при эксплуатации не возникнет).
2. Однако труба между клапаном и цилиндром должна быть оптимизирована в соответствии со следующими принципами: если диаметр трубы слишком мал, она будет дросселироваться, тем самым ограничивая скорость цилиндра; Однако чрезмерный диаметр трубы может вызвать застой, что приведет к увеличению потребления воздуха и времени заполнения.
3. Необходимо учитывать радиус изгиба, и очень важно проверять радиус изгиба при использовании буксировочной цепи.
Трубки из ПУ обычно имеют рабочее давление около 10 кг/см² при комнатной температуре, хотя оно может варьироваться в зависимости от размера и модели. Для применений с высоким давлением лучшим выбором будет армированная трубка из полиуретановой оплетки. Он имеет трехслойную конструкцию: внешний полиуретан, среднее армирование из полиэфирной оплетки и внутренний полиуретан, что обеспечивает повышенную устойчивость к давлению и долговечность. Кроме того, этот тип полиуретановых трубок подходит как для передачи воздуха, так и для воды.
Принцип выбора: Разрывное давление ≥ 3 × рабочее давление

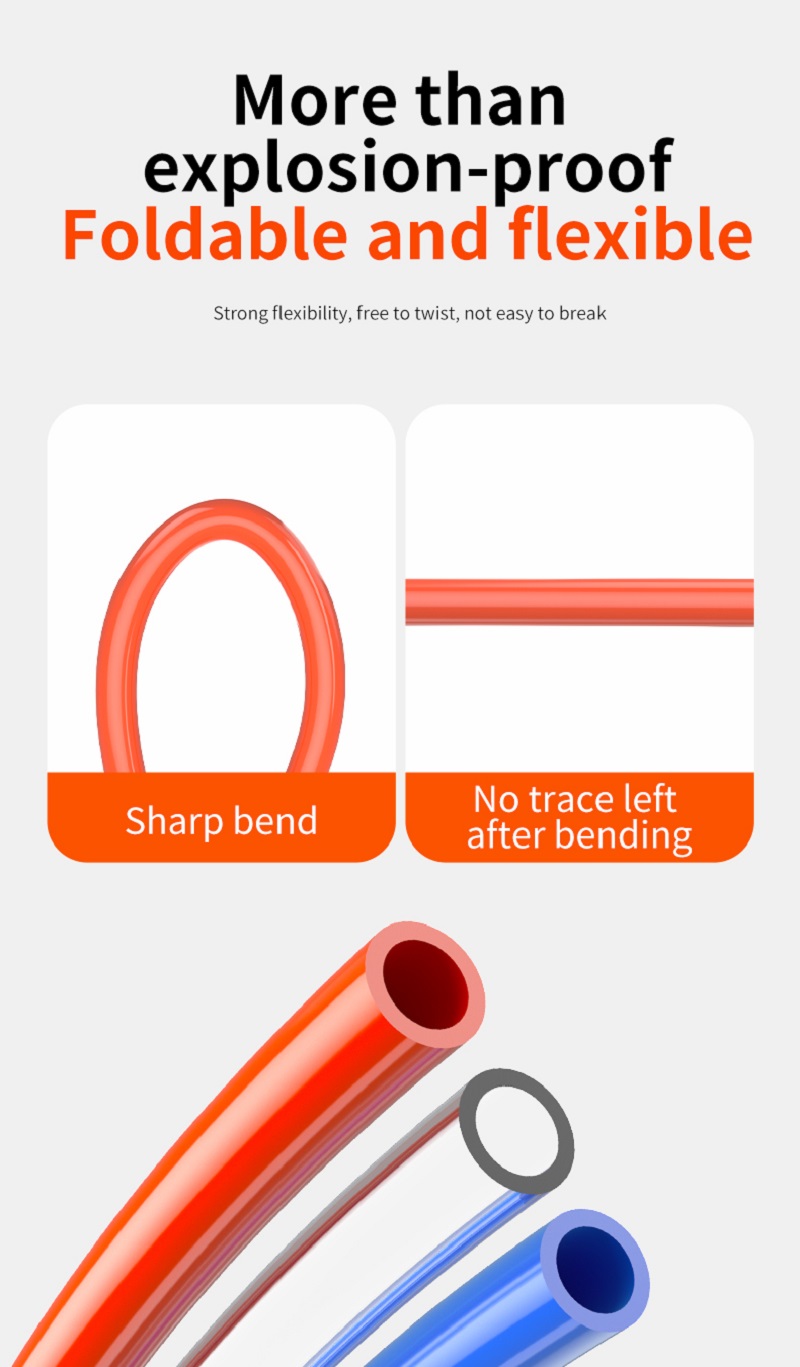

Гибкость полиуретановых трубок играет решающую роль в пространстве для установки и перемещении оборудования, особенно когда используются полиуретановые трубки разных размеров, например, 6 мм и 8 мм. Меньшие диаметры, такие как полиуретановая трубка диаметром 6 мм, обеспечивают меньший радиус изгиба, что делает их идеальными для компактных установок, таких как панели управления или небольшие системы автоматизации, где пространство ограничено. Напротив, полиуретановые трубки диаметром 8 мм обеспечивают более высокую пропускную способность воздушного потока и обычно используются в таких приложениях, как пневматические инструменты или более крупное оборудование, где требуются как гибкость, так и производительность потока. В динамических системах, таких как роботизированные манипуляторы или упаковочные машины, высококачественные полиуретановые трубки обеспечивают плавное движение без перегибов, повышая эффективность и продлевая срок службы. Выбор правильного размера напрямую влияет на производительность системы и эффективность установки.
более мягкий, устойчивый к изгибу, способный быстро восстанавливаться после изгиба, менее склонен к засорению при изгибе, специализирован для систем автоматизации, трассировки оборудования без заедания
Твердость ПУ труб обычно составляет от 60 до 95 А, в зависимости от формулы материала и применения. 60АПУ трубкамягок и легко сгибается, подходит для сцен, требующих частого движения; Полиуретановая трубка 95А более твердая и подходит для ситуаций, требующих высокого давления или длительной фиксации. При выборе необходимо сбалансировать гибкость и жесткость в соответствии с реальными потребностями.
①. Соотношение материалов: соотношение мягких и твердых сегментов полиуретана напрямую влияет на твердость, и изменение соотношения может изменить характеристики трубы.
②. Добавки: добавление определенных наполнителей или пластификаторов может значительно изменить твердость, например, добавление кремнезема, который может повысить жесткость.
③. Производственный процесс: такие параметры процесса, как температура экструзии и скорость охлаждения, также могут оказывать незначительное влияние на конечную твердость.
·Динамическое применение: в сценариях с частыми изгибами (например, при подаче газа к механической руке) рекомендуется выбирать шланги номиналом от 60 А до 75 А, чтобы избежать усталостного растрескивания.
· Среда с высоким давлением: при транспортировке жидкостей под высоким давлением рекомендуется использовать жесткие трубы с номиналом 85 А или выше, чтобы обеспечить прочность на сжатие.
Требования к износостойкости: в ситуациях, когда происходит волочение или трение о землю, более идеальной является сбалансированная твердость около 80А.
①. Проверьте твердость и определите 85-95А. Летом твердость 98А нелегко смягчить при высоких температурах; Твердость 95А зимой, нелегко закалить в холодную зиму. Слишком мягкий легко рассердиться; Слишком твердый и склонный к растрескиванию
②. Зажмите стенку пробирки равномерно, без пузырьков. Если при защипывании остаются полые или вогнутые волосы, они считаются бракованными.
③. Проверьте эластичность. После изгиба на 90 градусов он восстановится за считанные секунды. Если отскок медленный и остались складки, их не следует использовать.
④. Проверьте внутренний диаметр и выберите соответствующие характеристики в соответствии с давлением оборудования. Если внутренний диаметр неправильный, это повлияет на мощность.
Сжатый воздух от компрессоров имеет высокую температуру. Кратковременное использование — это нормально, но длительное использование может привести к вздутию или разрыву трубки. Рекомендуется использовать с воздушными резервуарами, охладителями и воздушными фильтрами.
В мастерских полиуретановые трубы часто скручивают, тащат и могут контактировать с агрессивными жидкостями. Эти факторы могут повредить поверхность трубки, ускорить старение и сократить срок службы. Своевременно заменяйте трубки или используйте полиуретановые трубки высокого давления с оплеткой OLK.
Окраска распылением предполагает использование высоких температур, коррозийных красок и протягивание трубок под давлением, что может привести к взрыву. Следуйте диаграмме давления и температуры в трубке, поддерживайте давление в безопасных пределах и рассмотрите возможность использования плетеного шланга OLK для высокого давления.ПУ трубы.
Обычные прямые соединения, отводы и тройники могут быть соединены.
Да, цвет пневматической трубки и маркировка на ней могут быть настроены.
