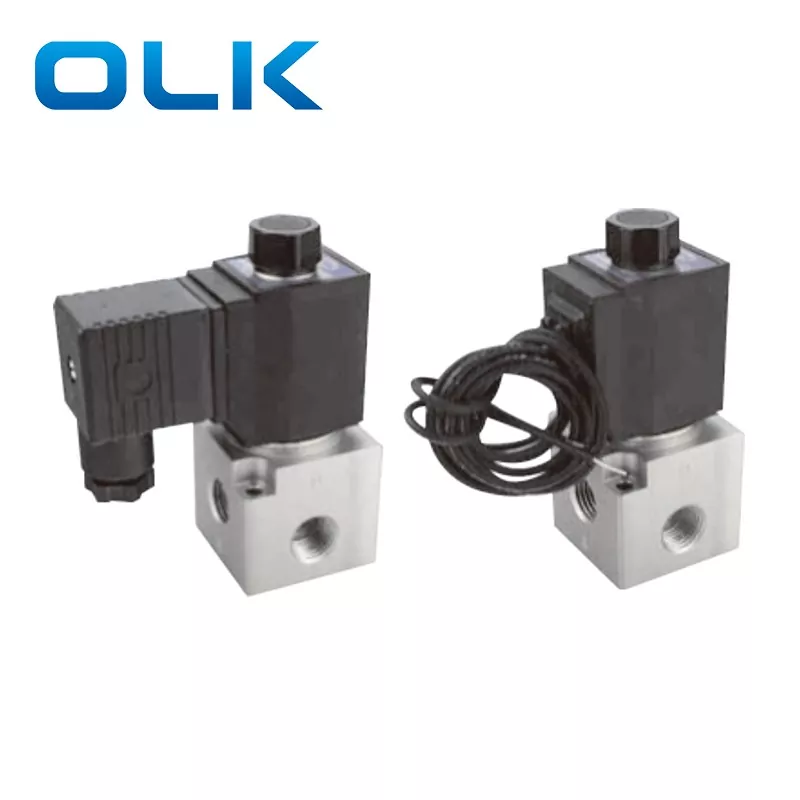

Электромагнитный клапан высокого расхода 3V3 представляет собой 2-позиционный 3-ходовой клапан прямого действия, обеспечивающий более быстрый отклик и более высокую частоту переключения, чем клапаны с пилотным управлением. Его прочный корпус из алюминиевого сплава поддерживает высокий поток воздуха и более высокое давление, а также может использоваться с вакуумными приложениями. Варианты соленоидной катушки включают 12 В постоянного тока, 24 В постоянного тока, 110 В переменного тока или 220 В переменного тока, что обеспечивает стабильную и чувствительную работу.
Этот трехходовой электромагнитный клапан с высоким расходом 3V3 подходит для средних и крупных пневматических систем, особенно для нескольких цилиндров, работающих вместе, или систем, требующих большого расхода воздуха. Его нормально закрытый (НЗ), нормально открытый (НО) и конфигурации с двойным соленоидом делают его идеальным для линий автоматизации, упаковочных машин, печатного оборудования и оборудования для пищевой промышленности. Его быстрый и точный отклик отличает его от небольших клапанов, таких как 3V2.
1. Структура прямого действия с чувствительным переключением.

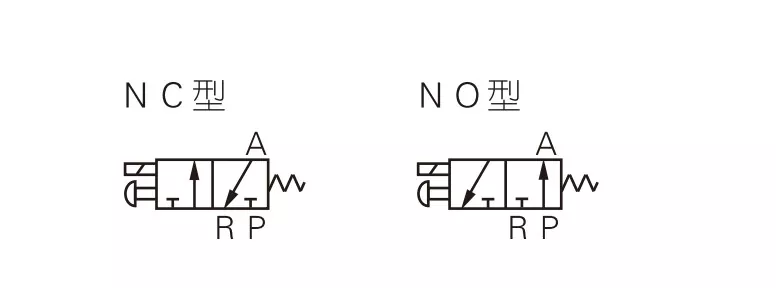

2. Доступны нормально закрытый (NC) и нормально открытый (NO) типы.
3.Коаксиальная запорная конструкция обеспечивает хорошее уплотнение и большой поток.
4. Смазка не требуется.
5. Оснащен ручным управлением для легкой установки и тестирования.
6. Доступны несколько вариантов стандартного напряжения.
|
Код заказа |
||||||||
|
3В |
3 |
- |
08 |
Северная Каролина |
A |
|
|
|
|
Модель |
Код |
|
Размер порта |
Тип актерского мастерства |
Стандартное напряжение |
Электрический ввод |
Тип резьбы |
|
|
3 В: 2 положения, 3 пути |
серия 3:3 |
|
08:G1/4 |
NC: нормально закрытый
|
А: 220 В переменного тока |
Пусто: ВАШ тип |
Пустой:G
|
|
|
|
|
|
|
НЕТ: нормально открытый |
Б: 24 В постоянного тока |
Я: Тип линии |
Т: ДНЯО |
|
|
|
|
|
|
|
С: AC110V |
|
|
|
|
|
|
|
|
|
Е: 24В переменного тока |
|
|
|
|
|
|
|
|
|
Ф: ДК12В |
|
|
|
|
Модель |
Т: ДНЯО |
|
Рабочая среда |
Воздух (фильтруется фильтром 40 мкм или выше) |
|
Тип действия |
Прямое действие |
|
Размер порта* |
Г1/4 |
|
Позиция и путь |
2 позиция 3 пути |
|
Эффективная площадь |
11 мм²(Cv = 0,62) |
|
Смазка |
Не требуется |
|
Диапазон рабочего давления |
0 ~ 0,8 МПа (0 ~ 114 фунтов на квадратный дюйм) |
|
Испытательное давление |
1,5 МПа (215 фунтов на квадратный дюйм) |
|
Рабочая температура (℃) |
Vide : VOTRE type |
|
Материал корпуса |
Алюминиевый сплав |
|
Стандартное напряжение |
220 В переменного тока 110 24 В переменного тока 24 В постоянного тока 12 В постоянного тока |
|
Диапазон напряжения |
Переменный ток: ±15% Постоянный ток: ±10% |
|
Потребляемая мощность |
Переменный ток: 10 ВА постоянного тока: 6,5 Вт |
|
Класс защиты |
IP65(ДИН40050) |
|
Класс изоляции |
Уровень Б |
|
Тип подключения |
Тип штекера DIN/тип линии |
|
Мин.время возбуждения |
0,05 сек. |
|
Элемент |
3В1-М5/3В1-06 |
2В025-06/2В025-08 |
3В2-06/3В2-08 |
3В3-08 |
|
Рабочая среда |
Воздух |
Воздух, вода, масло |
Воздух |
Воздух |
|
Исходное состояние: |
Северная Каролина |
НЗ/НО |
НО/НЗ |
НО/НЗ |
|
Тип срабатывания |
Прямое действие |
Прямое действие |
Прямое действие |
Прямое действие |
|
Размер порта |
M5;G1/8 |
Г1/8;Г1/4 |
Г1/8;Г1/4 |
Г1/4 |
|
Позиция и путь |
3 порта 2 положения |
2 порта 2 позиции |
3 порта 2 положения |
3 порта 2 положения |
|
Смазка |
Не требуется |
Не требуется |
Не требуется |
Не требуется |
|
Рабочее давление |
0–0,7 МПа |
0–0,7 МПа |
0–0,8 МПа |
0–0,8 МПа |
|
Испытательное давление |
1,2 МПа |
1,5 МПа |
1,2 МПа |
1,2 МПа |
|
Размер отверстия |
φ1,2 мм |
φ2,5 мм |
Φ3,2 мм/φ3,4 мм |
Φ11 мм (большой поток воздуха) |
Вопрос: В чем основная разница между электромагнитными клапанами 3V2 и 3V3?
A: 3V2: средний поток, подходит для небольшой системы пневматического управления.
3V3: высокий расход, подходит для нескольких цилиндров или приложений с высоким расходом.
Разница в конструкции: 3V3 имеет больший корпус и может выдерживать более высокое давление и расход.
Вопрос: Каков размер отверстия электромагнитного клапана 3V3?
A: Размер отверстия клапана 3V3-08 составляет 11 мм.
Вопрос: Какие продукты можно заменить OLK 3V3?
О: OLK 3V3 может заменить электромагнитные клапаны серии AIRTAC 3V3 с той же функцией и аналогичными характеристиками.
