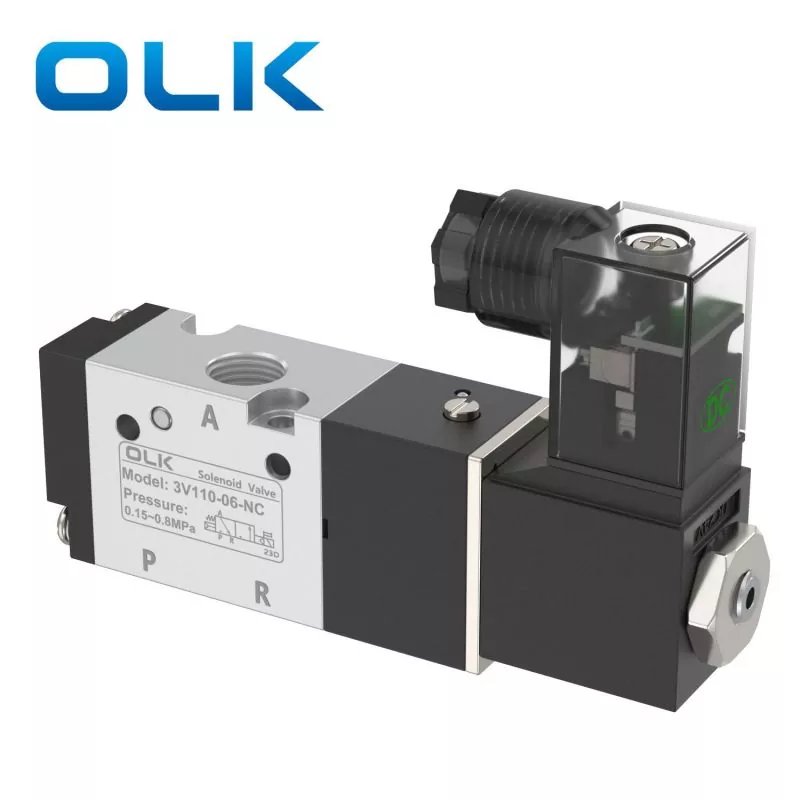

Электромагнитный клапан серии OLK 3V100, 3-ходовой, пилотного типа. Скорость реакции более быстрая, а работа более надежная. Подходит для управления пневмоцилиндрами одностороннего действия. Корпус клапана изготовлен из высококачественного и прочного алюминиевого сплава, что делает его пригодным для использования в различных суровых условиях.
Его можно сопоставить со сценариями промышленной автоматизации, такими как управление и преобразование жидкостей на различных автоматизированных производственных линиях, пневматическом оборудовании, медицинских приборах и т. д.
|
3В |
1 |
10 |
6 |
НЕТ |
|
Модель |
Код |
тип клапана |
размер порта |
Тип действия |
|
3В: 3/2-ходовой электромагнитный клапан |
Серия 1:100 |
10: одиночный соленоид, 5/2-ходовой |
М5:М5 |
NC: Нормально закрытый |
|
20: двойной электромагнитный клапан 5/2 пути |
06:G1/8 |
НЕТ: нормально открытый |
|
Модель |
3В110-М5 |
3В120-М5 |
3В110-06 |
3В120-06 |
|
Рабочая среда |
Воздух (фильтруется через сетчатый фильтр более 40 мкм) |
|||
|
Режим действия |
Тип внутреннего пилота |
|||
|
размер порта |
М5 |
Г1/8 |
||
|
Эффективная площадь поперечного сечения |
5,5 мм² (Cv=0,31) |
12,0 мм² (Cv=0,67) |
||
|
Позиции |
3/2 порта |
|||
|
Диапазон давления |
0,15–0,8 МПа (21–114 фунтов на квадратный дюйм) |
|||
|
Испытательное давление |
1,5 МПа (215 фунтов на квадратный дюйм) |
|||
|
Woking Pressure |
'-20-70 ℃ |
|||
|
Материал корпуса |
Алюминиевый сплав |
|||
|

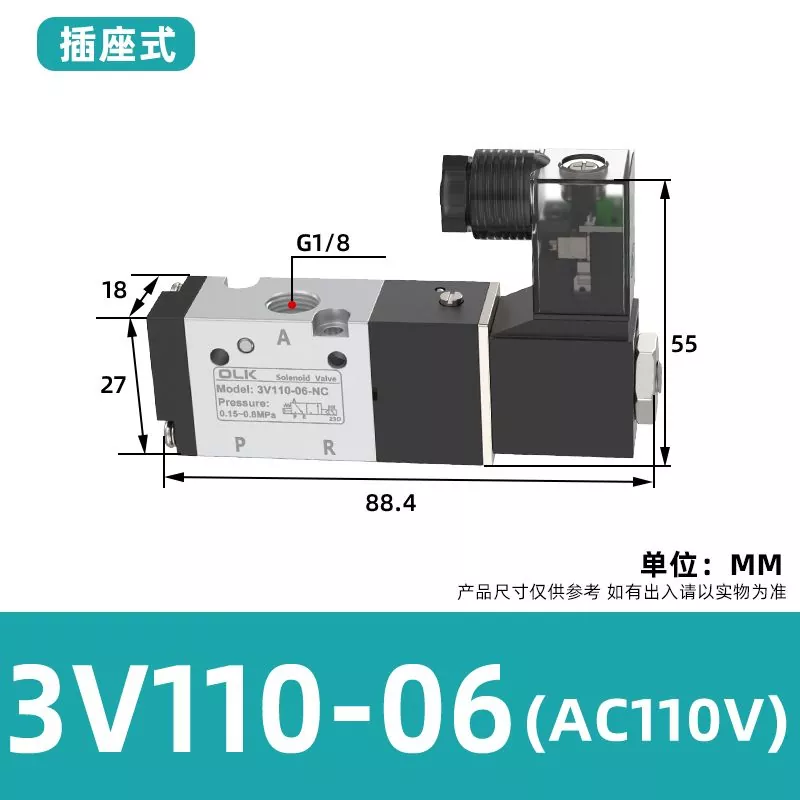

3В110-06 AC24В |
3В110-06 АС110В |

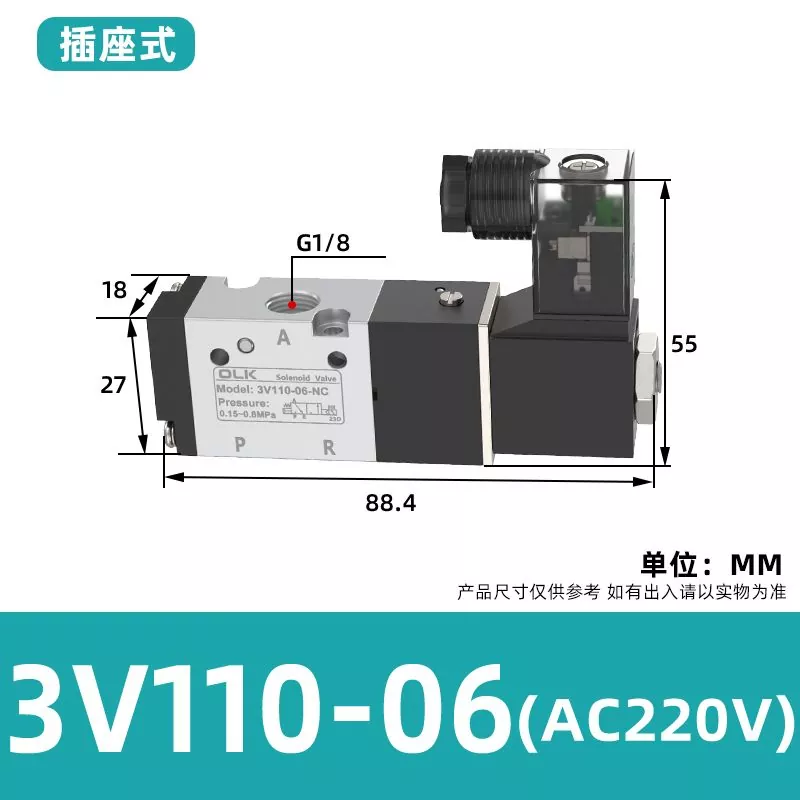

3В110-06 AC220В |
3В110-06 220В постоянного тока |
3В110-06 24В постоянного тока |
|
3В110-М5 AC24В |
3В110-М5 АС110 |
3В110-М5 AC220В |
3В110-М5 220В постоянного тока |
3В110-М5 24В постоянного тока |
|
3В120-06 AC24В |
3В120-06 АС110В |
3В120-06 220В переменного тока |
3В120-06 220В постоянного тока |
3В120-06 24В постоянного тока |
|
3В120-М5 AC24В |
3В120-М5 AC110В |
3В120-М5 220В переменного тока |
3В120-М5 220В постоянного тока |
3В120-М5 24В постоянного тока |
