Brand:
OLKFunction:
5/2 way,5/3 wayWorking-Pressure:
0.15-0.8MpaVoltage:
220VAC/110VAC/24VAC/24VDC/12VDCProtection class:
IP65Action:

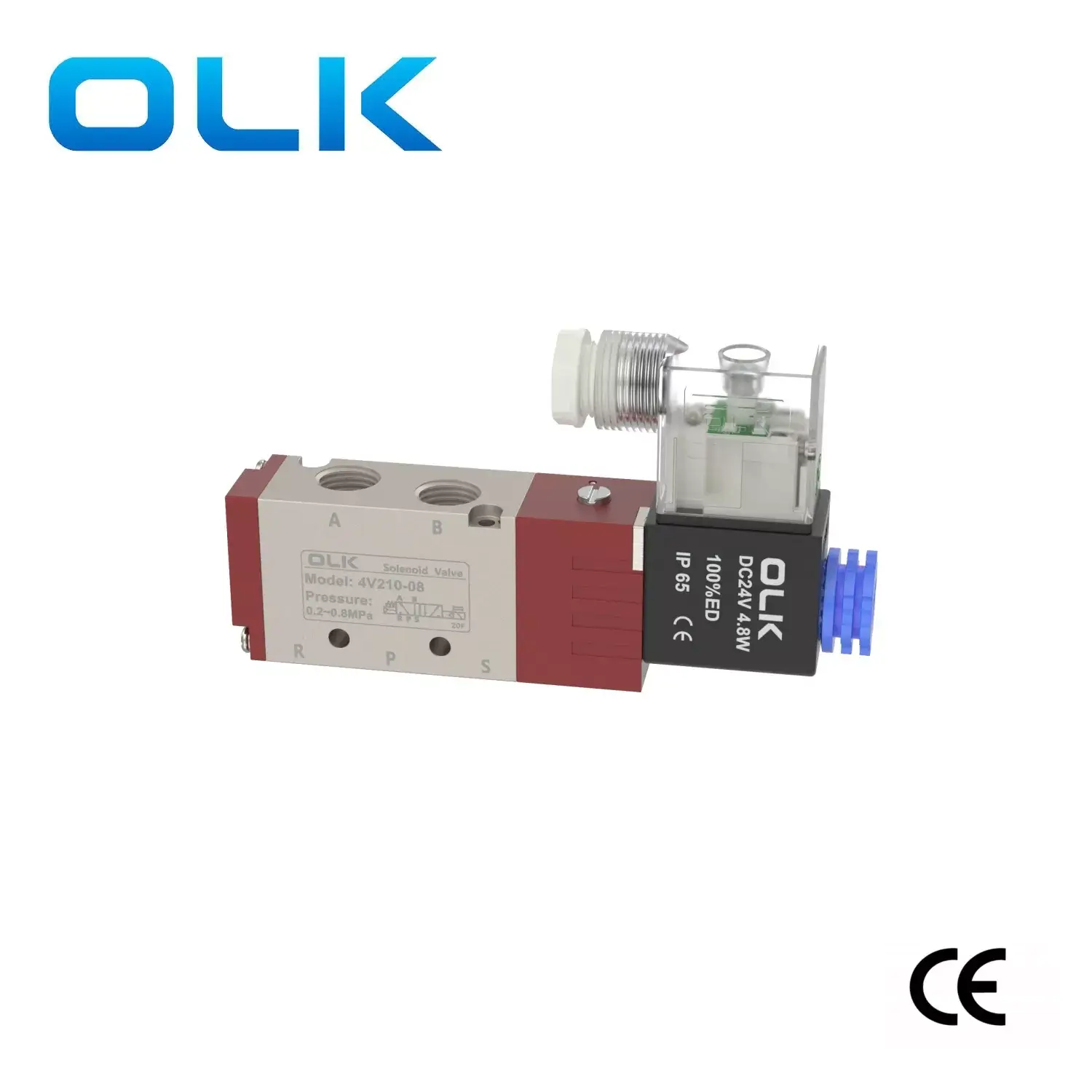

Internal Pilot OperatedКорпус 5-ходового электромагнитного клапана серии 4V изготовлен из алюминиевого сплава и включает в себя высококачественные материалы, такие как пыленепроницаемые направляющие головки класса А, уплотнительные компоненты Mitsubishi и незамерзающее смазочное масло. Он может сохранять свою функциональность в суровых рабочих условиях. Этот клапан прошел строгие испытания на соответствие требованиям EMC и LVD и получил сертификат CE, соответствующий самым высоким стандартам безопасности и качества.
Корпус 5-ходового электромагнитного клапана серии 4V изготовлен из алюминиевого сплава и включает в себя высококачественные материалы, такие как пыленепроницаемые направляющие головки класса А, уплотнительные компоненты Mitsubishi и незамерзающее смазочное масло. Он может сохранять свою функциональность в суровых рабочих условиях. Этот клапан прошел строгие испытания на соответствие требованиям EMC и LVD и получил сертификат CE, соответствующий самым высоким стандартам безопасности и качества.
Продукт принимает индивидуальные цвета внешнего вида, что позволяет пользователям быстро идентифицировать продукт в сложных интегрированных системных средах.
Стандартные интерфейсы для электромагнитных клапанов серии 4V: M5, G1/8, G1/4, G3/8, G1/2, доступны в виде интегрированных наборов для облегчения установки. Существует несколько вариантов рабочего напряжения, в зависимости от конкретного сценария применения, позволяющего выбрать подходящую мощность напряжения.
Электромагнитные клапаны серии 4V Ouleikai (OLK) широко используются в различных отраслях промышленности, таких как автоматизация упаковки, медицинское оборудование, текстильное оборудование, обеспечивая надежные решения для вашей производственной линии.
СИМВОЛ:
| 4В | 2 | 10 | 08 | 110 В переменного тока | EX-P |
| МОДЕЛЬ | КОД | ТИП КЛАПАНА | РАЗМЕР ПОРТА | НАПРЯЖЕНИЕ | Способ подключения |
| 4 В: 2-позиционный 5-ходовой/2-позиционный 5-ходовой электромагнитный клапан | Серия 1:100 | 10: одиночный электромагнитный клапан 5/2-ходовой | М5: М5С0,8 | А: AC22C | А: 220 В переменного тока |
|
|
2:200 серия | 20: двойной электромагнитный клапан 5/2-ходовой | 06:G1/8 | Б: 24 В постоянного тока | Я: Линия |
|
|
Серия 3:300 | 30C: двойной соленоид, 5/3-ходовой, с закрытым центром | 08:G1/4 | С: AC110V |
|
|
|
4:400 сейров | 30E: двойной соленоид, 5/3-ходовой центр выхлопа | 10:G3/8 | Е: 24 В переменного тока |
|
|
|
|
30C: двойной соленоид, 5/3-ходовой, с закрытым центром | 15:Г1/2 | Ф: ДК12В |
|
|
|
|
|
|
|
|
Особенности продукта:
1. Пилотный режим: доступны внешние и внутренние опции;

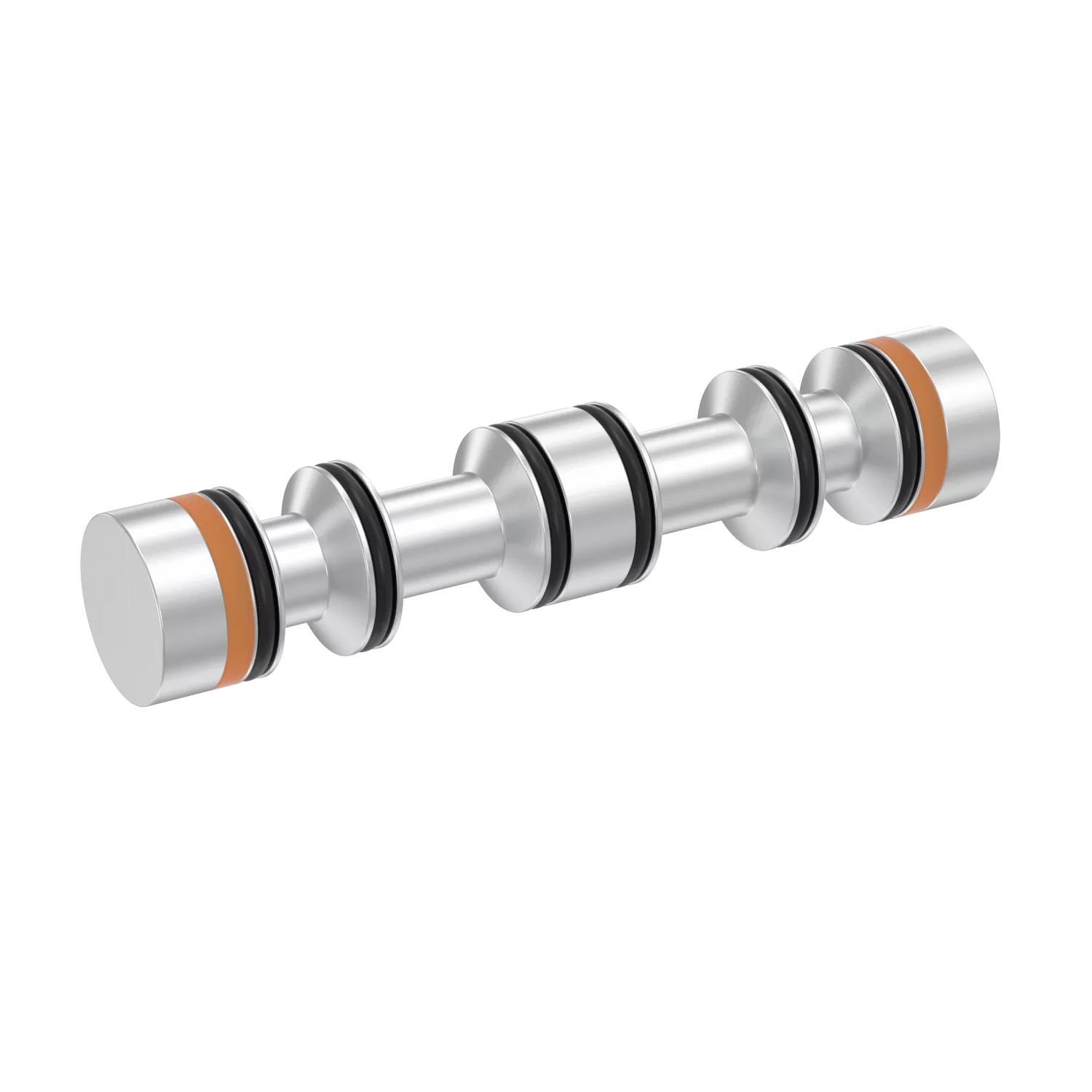

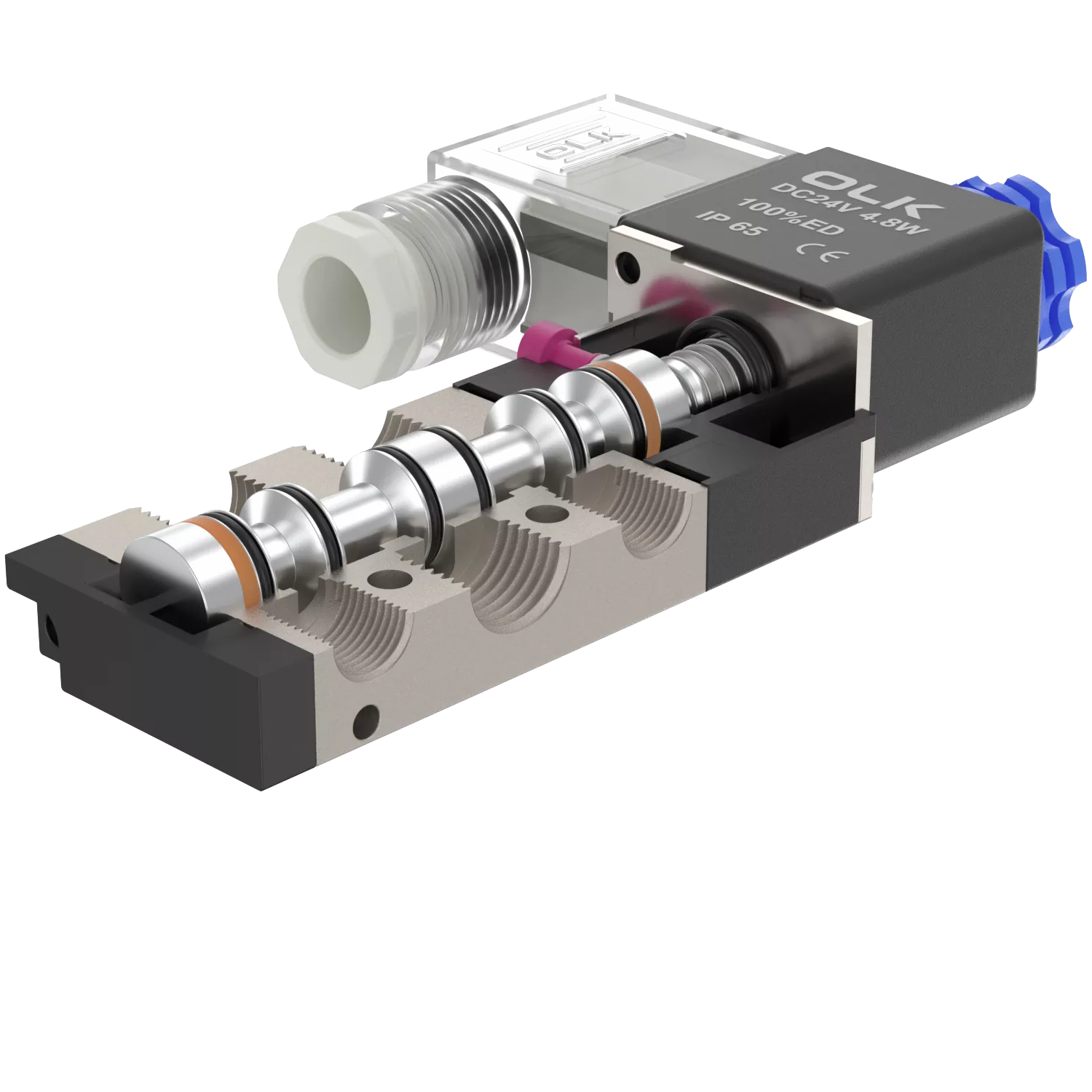

2. Поршневая конструкция, отличное уплотнение, чувствительный отклик;

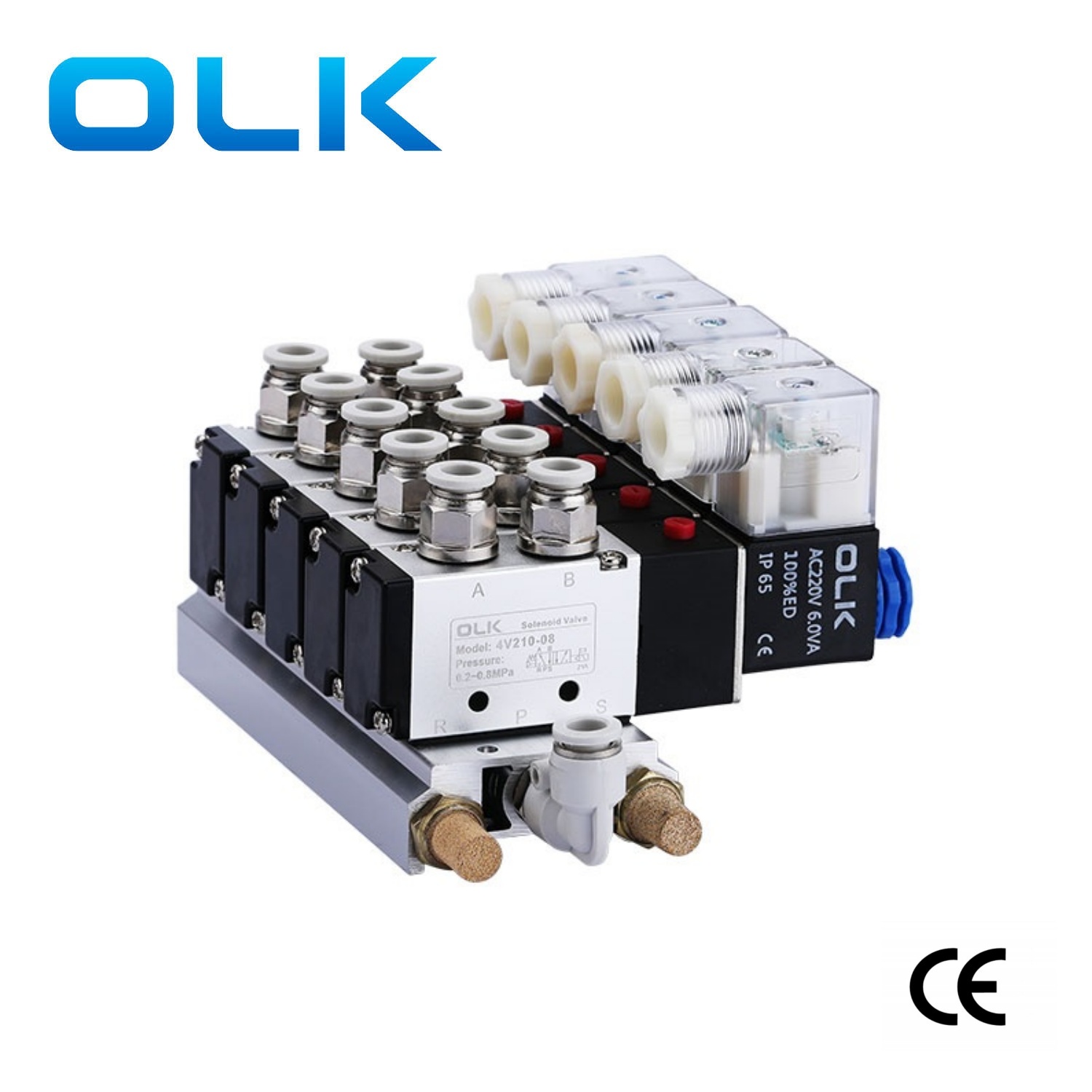

7.Может быть интегрирован с узлом клапана опорной плиты, что экономит место для установки;
4. Двухпозиционные электромагнитные клапаны с двойной головкой имеют функцию памяти;
5. Внутренние отверстия обработаны специальными методами, низкое сопротивление трению, низкое пусковое давление, длительный срок службы;
6.нет необходимости в смазке маслом;
7.Может быть интегрирован с узлом клапана опорной плиты, что экономит место для установки;
8. Оснащен ручным устройством для легкой установки и отладки;
9. На выбор доступно несколько стандартных уровней напряжения.
|
рабочая среда |
Воздух (фильтруется через фильтр более 40 мкм) |
|
Действие |
Тип пилота |
|
смазочный |
ненужный |
|
Диапазон рабочего давления МПа (фунты на квадратный дюйм) |
0,15~0,8(21~114) |
|
Гарантированная устойчивость к давлению |
1,5 МПа (215 фунтов на квадратный дюйм) |
|
Рабочая температура °С |
-20~70 |
|
Материал корпуса |
алюминиевый сплав |
|
Стандартное напряжение |
220 В переменного тока, 110 В переменного тока, 24 В переменного тока, 24 В постоянного тока, 12 В постоянного тока |
|
Использовать диапазон напряжения |
Переменный ток: ± 15 % Постоянный ток: ± 10 % |
|
энергопотребление |
переменный ток: 3 ВА постоянный ток: 3 Вт |
|
уровень защиты |
IP65 (ДИН40050) |
|
класс термостойкости |
Оценка Б |
|
Тип подключения |
Тип розетки DIN, тип розетки |
|
Время возбуждения |
5 раз/секунду |
|
модель |
Диаметр порта |
количество позиций |
максимальная рабочая частота |
Эффективная площадь поперечного сечения, мм² (значение CV) |
|
4В110-М5 |
Впуск = выпуск = M5 |
2 позиция 5 ход |
5 раз/секунду |
5,5(0,31) |
|
4В120-М5 |
Впуск = выпуск = M5 |
2 позиция 5 ход |
5 раз/секунду |
5,5(0,31) |
|
4В130С-М5 |
Впуск = выпуск = M5 |
Трехпозиционное пятиходовое |
3 раза в секунду |
5,0(0,28) |
|
4В130Э-М5 |
Впуск = выпуск = M5 |
Трехпозиционное пятиходовое |
3 раза в секунду |
5,0(0,28) |
|
4В130П-М5 |
Впуск = выпуск = M5 |
Трехпозиционное пятиходовое |
3 раза в секунду |
5,0(0,28) |
|
4В110-06 |
Впуск = выпуск = G1/8 |
2 позиция 5 ход |
5 раз/секунду |
12,0(0,67) |
|
4В120-06 |
Впуск = выпуск = G1/8 |
2 позиция 5 ход |
5 раз/секунду |
12,0(0,67) |
|
4В130С-06 |
Впуск = выпуск = G1/8 |
Трехпозиционное пятиходовое |
3 раза в секунду |
9,0(0,50) |
|
4В130Э-06 |
Впуск = выпуск = G1/8 |
Трехпозиционное пятиходовое |
3 раза в секунду |
9,0(0,50) |
|
4В130П-06 |
Впуск = выпуск = G1/8 |
Трехпозиционное пятиходовое |
3 раза в секунду |
9,0(0,50) |
|
4в210-06 |
Впуск = выпуск = G1/8 |
2 позиция 5 ход |
5 раз/секунду |
14,0(0,78) |
|
4в220-06 |
Впуск = выпуск = G1/8 |
2 позиция 5 ход |
5 раз/секунду |
14,0(0,78) |
|
4в230С-06 |
Впуск = выпуск = G1/8 |
Трехпозиционное пятиходовое |
3 раза в секунду |
12,0(0,67) |
|
4в230Э-06 |
Впуск = выпуск = G1/8 |
Трехпозиционное пятиходовое |
3 раза в секунду |
12,0(0,67) |
|
4в230П-06 |
Впуск = выпуск = G1/8 |
Трехпозиционное пятиходовое |
3 раза в секунду |
12,0(0,67) |
|
4в210-08 |
Вход=Выход=G1/4 Выпуск=G1/8 |
2 позиция 5 ход |
5 раз/секунду |
16,0(0,89) |
|
4в220-08 |
Вход=Выход=G1/4 Выпуск=G1/8 |
2 позиция 5 ход |
5 раз/секунду |
16,0(0,89) |
|
4в230С-08 |
Вход=Выход=G1/4 Выпуск=G1/8 |
Трехпозиционное пятиходовое |
3 раза в секунду |
12,0(0,67) |
|
4в230Э-08 |
Вход=Выход=G1/4 Выпуск=G1/8 |
Трехпозиционное пятиходовое |
3 раза в секунду |
12,0(0,67) |
|
4в230П-08 |
Вход=Выход=G1/4 Выпуск=G1/8 |
Трехпозиционное пятиходовое |
3 раза в секунду |
12,0(0,67) |
|
4В310-08 |
Впуск = выпуск = G1/4 |
2 позиция 5 ход |
4/сек. |
25,0(1,40) |
|
4В320-08 |
Впуск = выпуск = G1/4 |
2 позиция 5 ход |
4/сек. |
25,0(1,40) |
|
4В330С-08 |
Вход=Выход=G3/8 Выпуск=G1/4 |
Трехпозиционное пятиходовое |
3 раза в секунду |
18,0(1,00) |
|
4В330Э-08 |
Вход=Выход=G3/8 Выпуск=G1/4 |
Трехпозиционное пятиходовое |
3 раза в секунду |
18,0(1,00) |
|
4В330П-08 |
Вход=Выход=G3/8 Выпуск=G1/4 |
Трехпозиционное пятиходовое |
3 раза в секунду |
18,0(1,00) |
|
4В310-10 |
Впуск = выпуск = G1/4 |
2 позиция 5 ход |
4/сек. |
30(1,68) |
|
4В320-10 |
Впуск = выпуск = G1/4 |
2 позиция 5 ход |
4/сек. |
30(1,68) |
|
4В330С-10 |
Вход=Выход=G3/8 Выпуск=G1/4 |
Трехпозиционное пятиходовое |
3 раза в секунду |
18,0(1,00) |
|
4В330Э-10 |
Вход=Выход=G3/8 Выпуск=G1/4 |
Трехпозиционное пятиходовое |
3 раза в секунду |
18,0(1,00) |
|
4В330П-10 |
Вход=Выход=G3/8 Выпуск=G1/4 |
Трехпозиционное пятиходовое |
3 раза в секунду |
18,0(1,00) |
|
4В410-15 |
Впуск = выпуск = G1/2 |
2 позиция 5 ход |
3 раза в секунду |
50,0(2,79) |
|
4V420-15 |
Впуск = выпуск = G1/2 |
2 позиция 5 ход |
3 раза в секунду |
50,0(2,79) |
|
4В430С-15 |
Впуск = выпуск = G1/2 |
Трехпозиционное пятиходовое |
3 раза в секунду |
30(1,68) |
|
4В430Э-15 |
Впуск = выпуск = G1/2 |
Трехпозиционное пятиходовое |
3 раза в секунду |
30(1,68) |
|
4В430П-15 |
Впуск = выпуск = G1/2 |
Трехпозиционное пятиходовое |
3 раза в секунду |
30(1,68) |
Часто задаваемые вопросы:
1. Насколько высока частота 5-ходового электромагнитного клапана серии 4V?
Максимальная частота действий 5 раз в секунду.
2. Может ли 5-ходовой электромагнитный клапан серии 4V оставаться включенным в течение длительного времени?
ДА, наша катушка 100% ED.
3. Как продлить срок службы электромагнитных клапанов 4 В?
Предлагаемый водомасляный сепаратор для фильтрации влаги и примесей в воздухе.

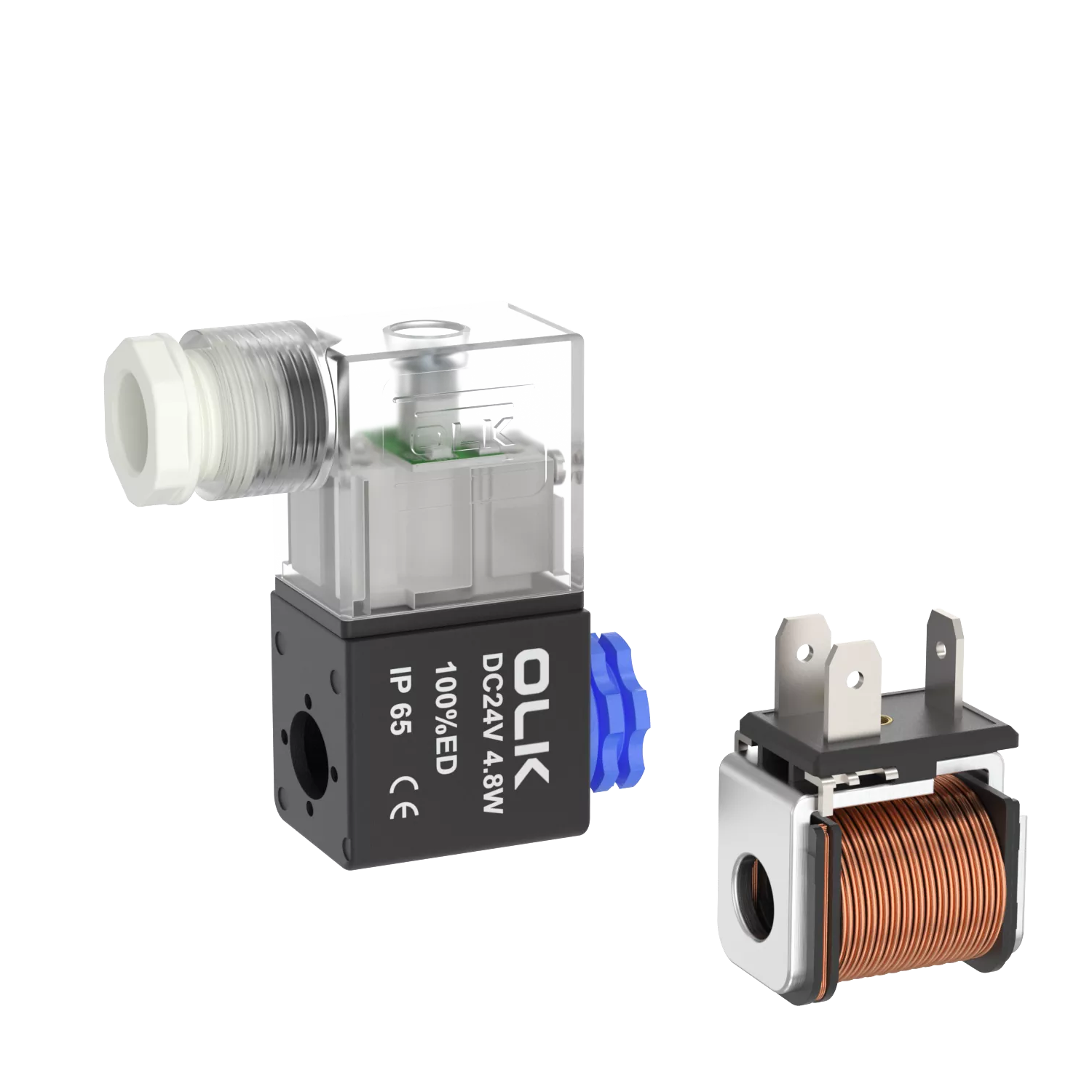

4. Будет ли соленоидная катушка блокировать воздушный шланг или соединительный элемент?
Этого не произойдет, поскольку катушку можно отрегулировать, открутив гайку катушки.
5. Разница между напряжением переменного и постоянного тока?
DC – постоянный ток, AC – переменный ток. Обычно бытовое электричество составляет 220 В переменного тока.

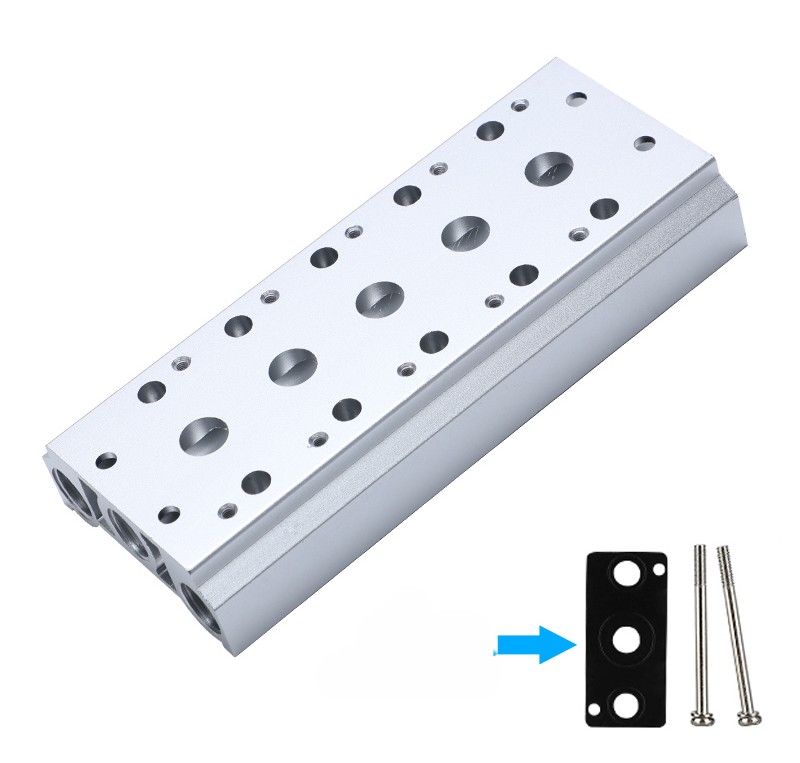

| Сопутствующие аксессуары для электромагнитных клапанов серии 4V200: фитинги и коллекторы |
||||
 |
|
|
 |
|
|
|

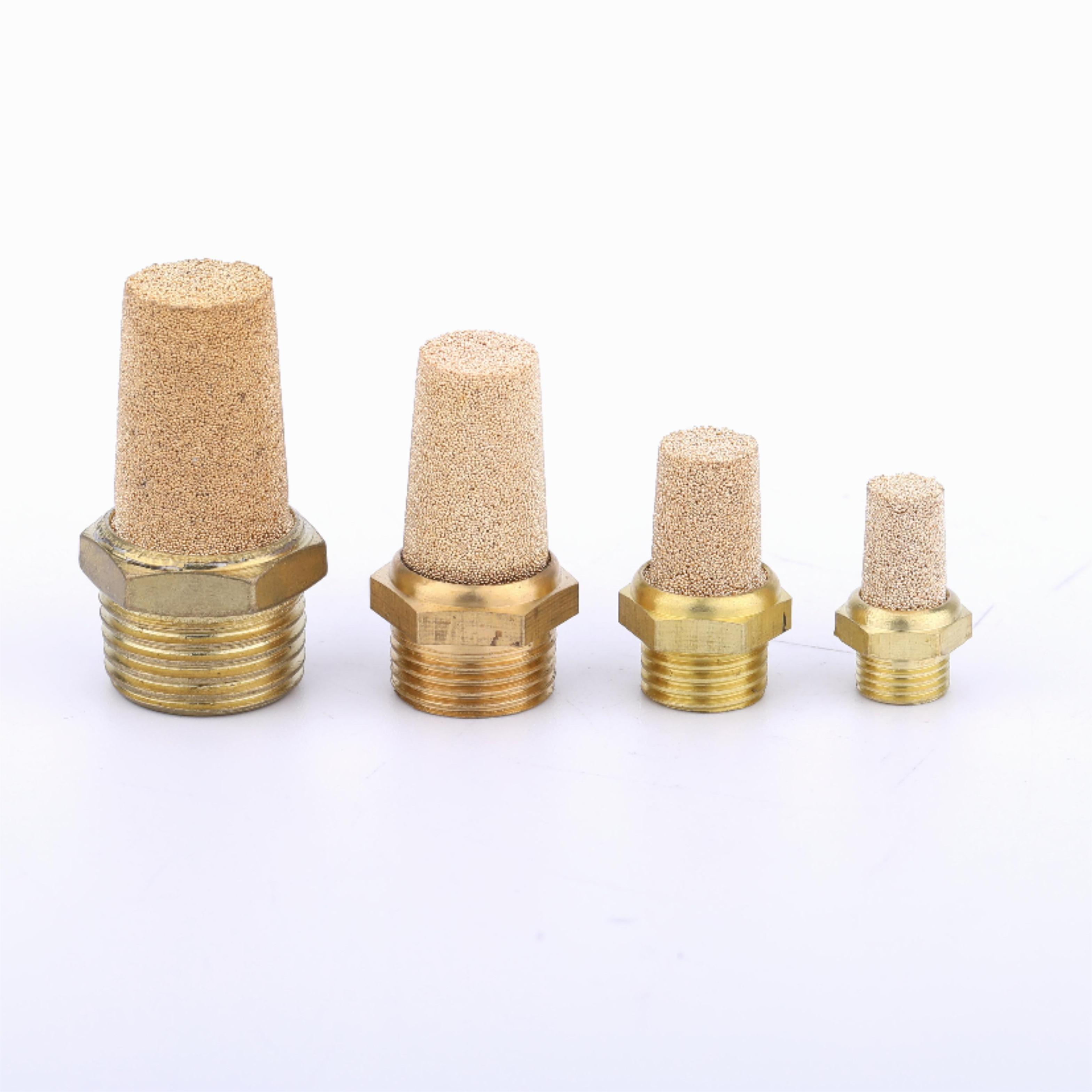

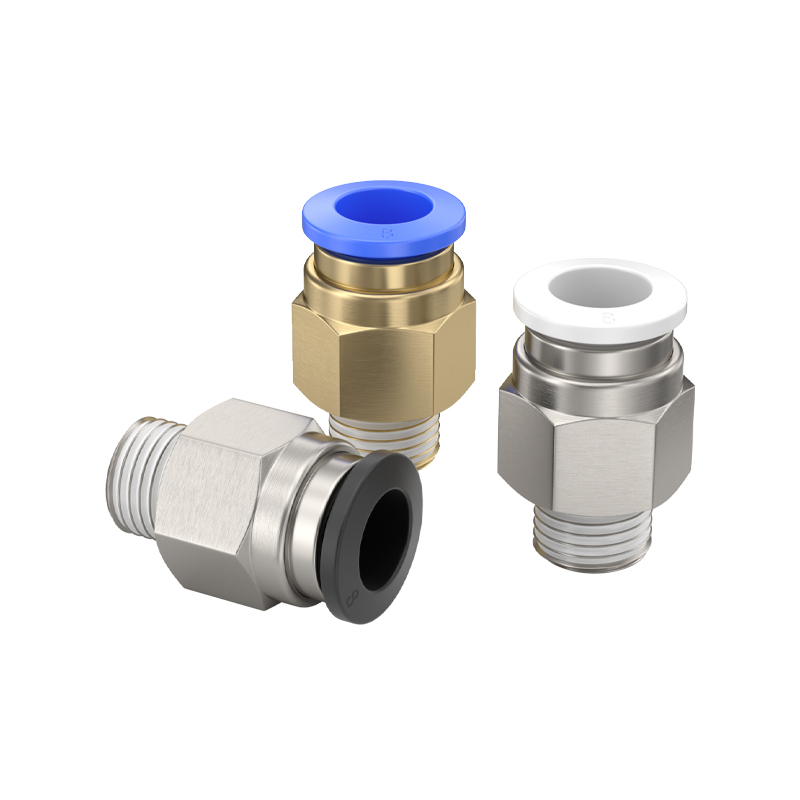

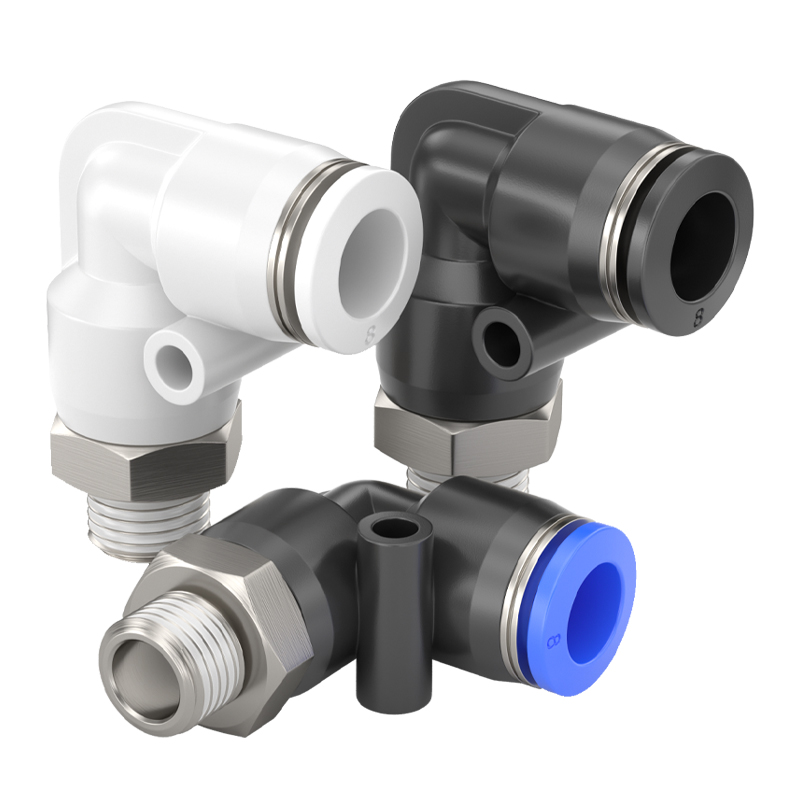

Установка ПК | PL-фитинг | Коллектор серии 4В200 | глушитель башенного типа |
