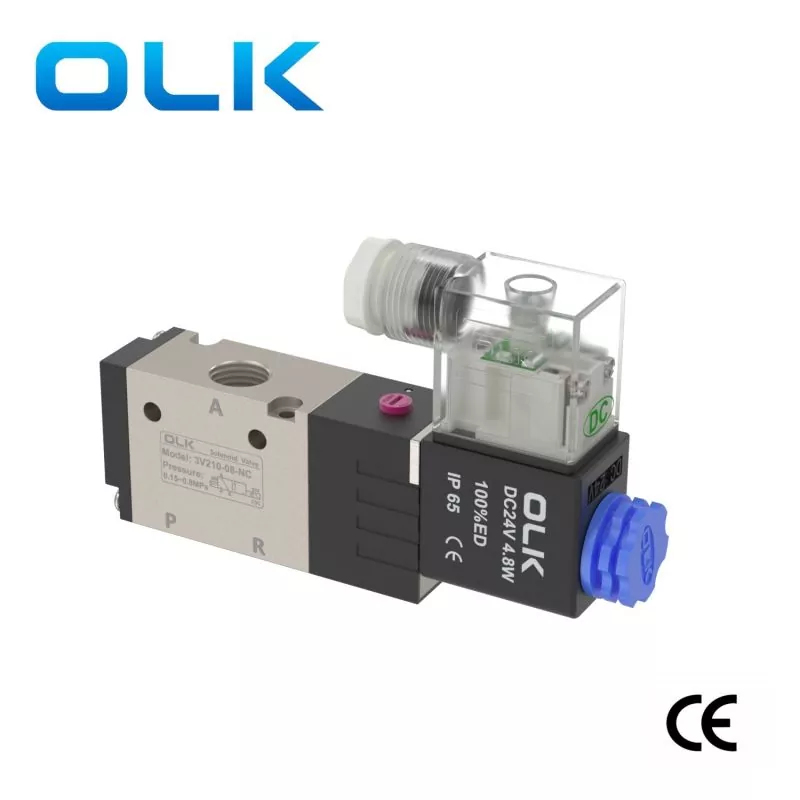

Серия OLK 3V200, 3-позиционный двухходовой воздушный электромагнитный клапан, используемый из высококачественного алюминиевого сплава. Режим действия - внутренний пилотный тип. Подходит для управления пневматическими цилиндрами одностороннего действия. Что делает его пригодным для использования на различных суровых рабочих местах.
|
3В |
2 |
10 |
8 |
НЕТ |
|
Модель |
Код |
тип клапана |
размер порта |
Тип действия |
|
3В: 3/2-ходовой электромагнитный клапан |
Серия 2:200 |
10: одиночный соленоид, 5/2-ходовой |
06:G1/8 |
NC: Нормально закрытый |
|
20: двойной электромагнитный клапан 5/2-ходовой |
08:G1/4 |
НЕТ: нормально открытый |
|
Модель |
3В210-06 |
3В220-06 |
3В210-08 |
3В220-08 |
|
Рабочая среда |
Воздух (фильтруется через сетчатый фильтр более 40 мкм) |
|||
|
Режим действия |
Тип внутреннего пилота |
|||
|
размер порта |
M5Вход=Выход=G1/8 |
Вход=Выход=G1/4 |
||
|
Эффективная площадь поперечного сечения |
14 мм² (Cv=0,78) |
16,0 мм² (Cv=0,89) |
||
|
Позиции |
3/2 порта |
|||
|
Диапазон давления |
0,15–0,8 МПа (21–114 фунтов на квадратный дюйм) |
|||
|
Испытательное давление |
1,5 МПа (215 фунтов на квадратный дюйм) |
|||
|
Давление пробуждения |
'-20-70 ℃ |
|||
|
Материал корпуса |
Алюминиевый сплав |
|||
|
Смазка |
Незачем |
|||
|

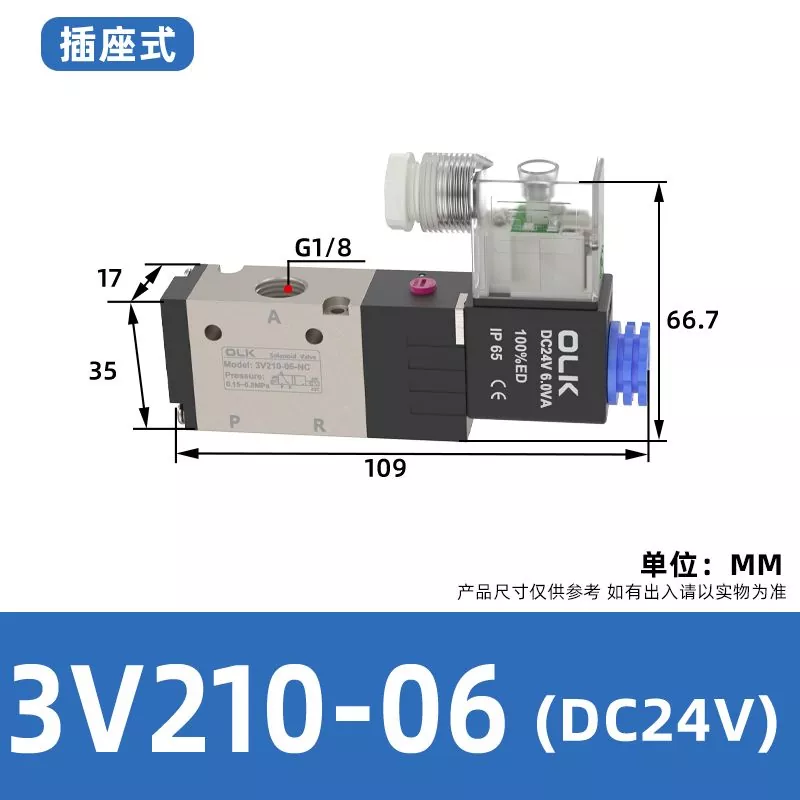

3В210-06 AC24В |
3В210-06 АС110В |
3В210-06 AC220В |
3В210-06 220В постоянного тока |
3В210-06 24В постоянного тока |
|
3В210-08 AC24В |
3В210-08 АС110 |
3В210-08 AC220В |
3В210-08 DC220В |
3В210-08 24В постоянного тока |
|
3В220-06 AC24В |
3В220-06 AC110В |
3В220-06 220В переменного тока |
3В220-06 220В постоянного тока |
3В220-06 24В постоянного тока |
|
3В220-08 AC24В |
3В220-08 AC110В |
3В220-08 AC220В |
3В220-08 220В постоянного тока |
3В220-08 24В постоянного тока |
