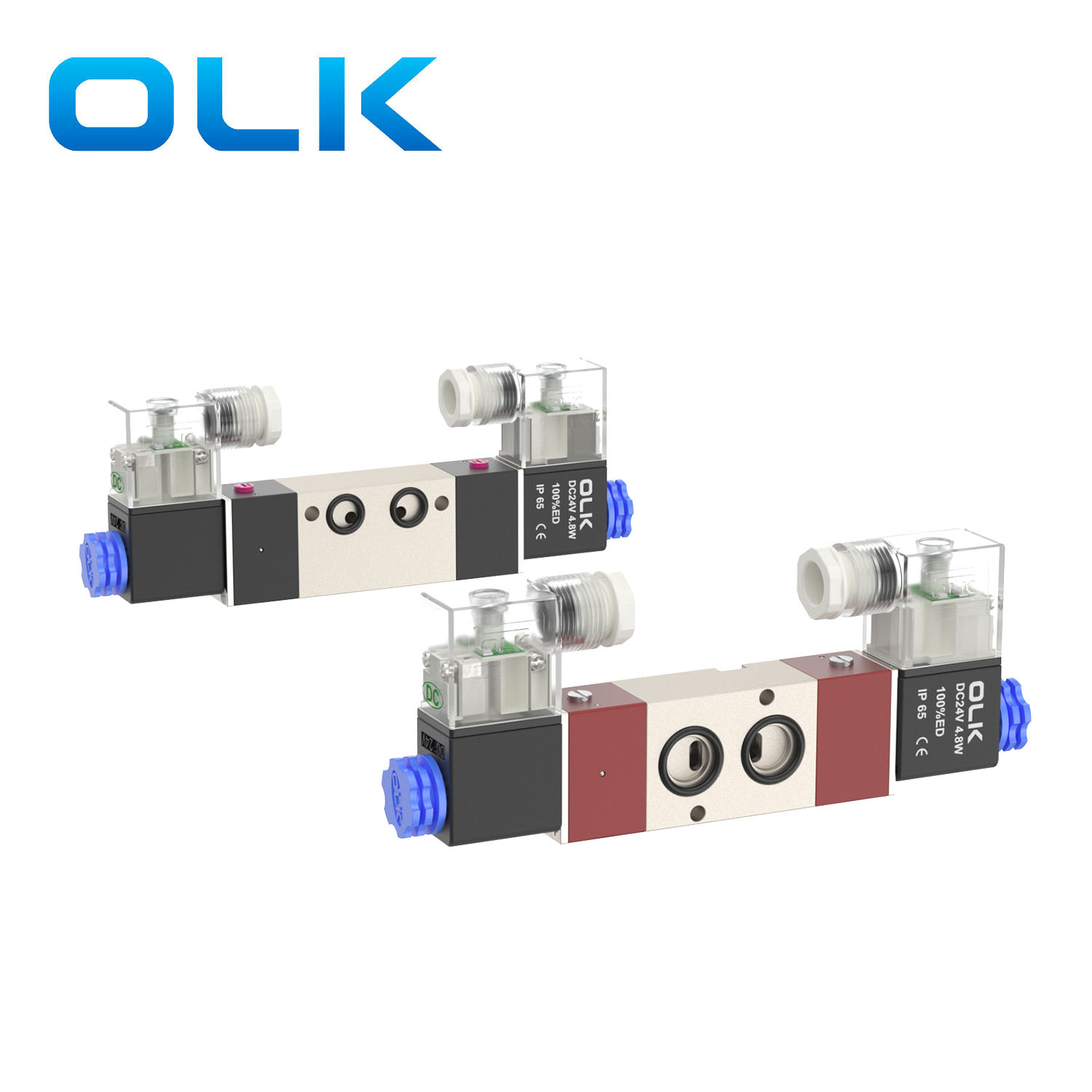

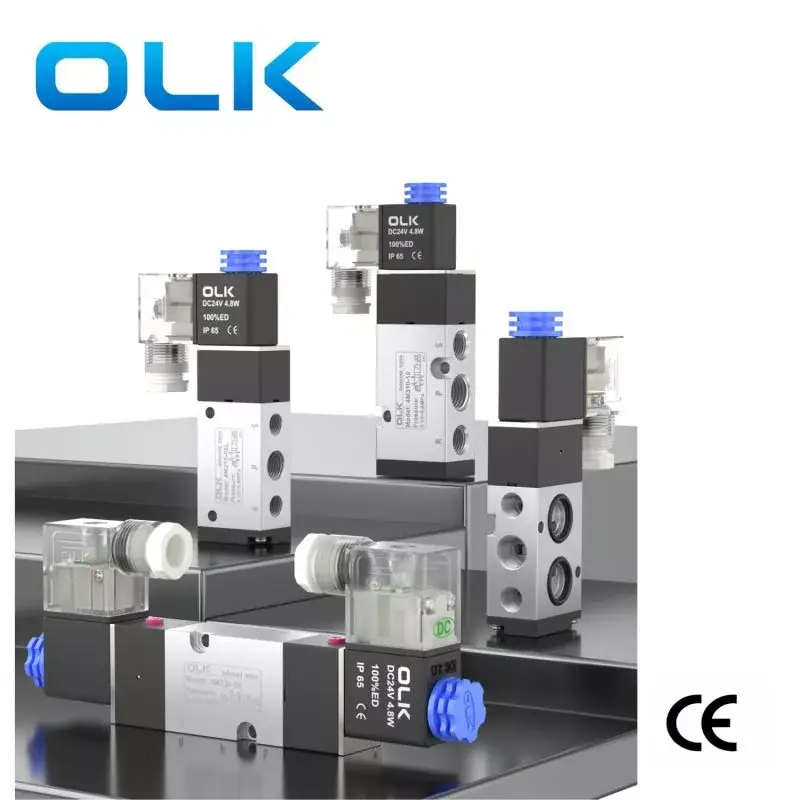

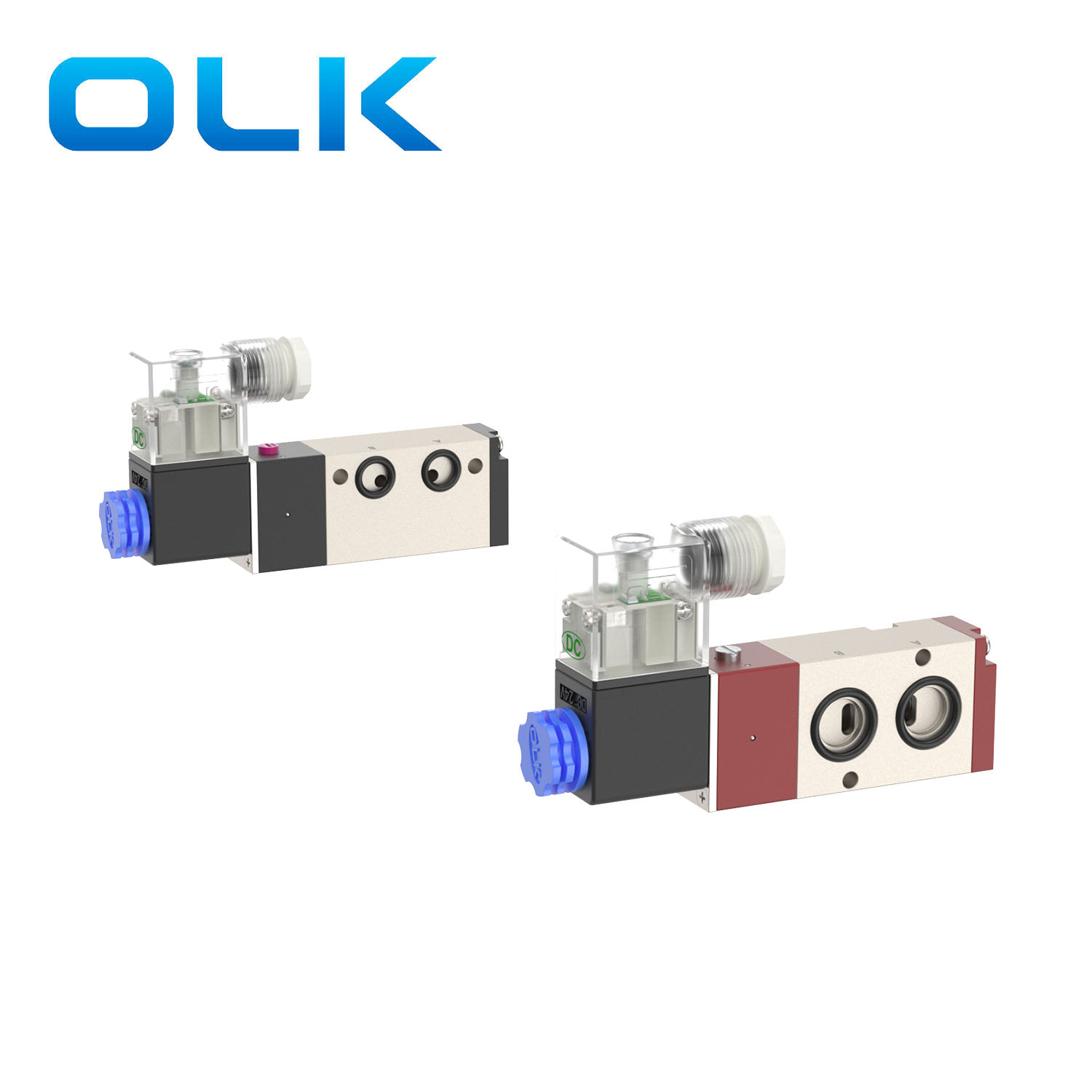

В серии двухпозиционных пятиходовых электромагнитных гидрораспределителей Ouleikai (OLK) 4M, предназначенных для прямых продаж, используется пилотное управление, отличающееся высокой скоростью реагирования и надежностью работы, подходящее для управления цилиндрами двойного действия. Катушка имеет логотип ED, что позволяет обеспечить непрерывную подачу питания в течение длительного периода времени. Двойной двухпозиционный электромагнитный клапан имеет функцию памяти. Утолщенный корпус клапана подвергается жесткому окислению для повышения твердости поверхности. Перед использованием осмотрите клапан и трубопровод, чтобы убедиться, что они целы и не имеют утечек, чтобы не повлиять на нормальную работу клапана.
Электромагнитный распределитель серии 4M представляет собой вариант электромагнитного клапана 4V, имеющий тот же принцип работы, что и 4V. В зависимости от различных требований к установке в клапане серии 4М были изменены размеры некоторых интерфейсов и монтажных отверстий. Компания Ouleikai (OLK) предлагает различные спецификации и модели для удовлетворения различных потребностей клиентов, предоставляя индивидуальные услуги.

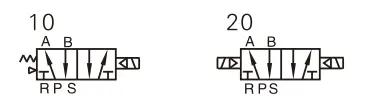

СИМВОЛ:
| Код заказа |
|||||
| 4M: | 3 | 10 | 10 | A |
|
| 4M:2-позиционный 5-ходовой электромагнитный клапан (NAMRU) |
КОД | Тип клапана |
РАЗМЕР ПОРТА |
Напряжение |
Способ подключения |
|
|
СЕРИЯ 1:100 |
10: управление одним электромагнитным клапаном, 5/2 пути |
М5:М5 | А: 220 В переменного тока | Пусто: ВАШ |
|
|
СЕРИЯ 2:200 |
20: двойной электромагнитный клапан, 5/2-ходовой |
06:G1/8 | Б: 24 В постоянного тока | Л:Линия |
|
|
СЕРИЯ 3:300 |
|
08:G1/4 | С: AC110В |
|
|
|
|
|
10:G3/8 | Е: AC24V |
|
|
|
|
|
|
Ф: ДК12В |
|
Особенности продукта:
1. Внутренне пилотируемая структура.
2. Конструкция поршневого типа, обеспечивающая отличное уплотнение и быструю реакцию.
3. Двухпозиционный электромагнитный клапан с двойной головкой и функцией памяти.
4. Двухпозиционный электромагнитный клапан с двойной головкой и функцией памяти.
5. Внутренние отверстия обработаны специальными методами, что приводит к минимальному сопротивлению трения, низкому пусковому давлению воздуха и увеличению срока службы.
6. Работа без смазки.
7. Монтаж на боковой панели, обеспечивающий прямое соединение с исполнительными компонентами.
8. Оснащен ручным устройством для удобной установки и отладки.
9. На выбор доступны различные стандартные уровни напряжения.
|
рабочая среда |
Воздух (фильтруется через фильтр более 40 мкм) |
|
Действие |
Тип пилота |
|
количество позиций |
2 позиция 5 ход |
|
смазочный |
ненужный |
|
Диапазон рабочего давления МПа (фунты на квадратный дюйм) |
0,15~0,8(21~114) |
|
Гарантированная устойчивость к давлению |
1,5 МПа (215 фунтов на квадратный дюйм) |
|
Рабочая температура °С |
-20~70 |
|
Материал корпуса |
алюминиевый сплав |
|
Стандартное напряжение |
220 В переменного тока, 110 В переменного тока, 24 В переменного тока, 24 В постоянного тока, 12 В постоянного тока |
|
Использовать диапазон напряжения |
Переменный ток: ± 15 % Постоянный ток: ± 10 % |
|
энергопотребление |
Переменный ток: 6 ВА Постоянный ток: 4,8 Вт |
|
уровень защиты |
IP65 (ДИН40050) |
|
класс термостойкости |
Класс Б |
|
Тип подключения |
Тип розетки DIN, тип розетки |
|
Время возбуждения |
0,05 секунды или меньше |
|
модель |
Диаметр порта |
МАКС. рабочая частота |
Площадь поперечного сечения потока, мм² (значение CV) |
|
4М210-06 |
Впуск = G1/8 |
5 раз/секунду |
14,0(0,78) |
|
4М220-06 |
Впуск = G1/8 |
5 раз/секунду |
14,0(0,78) |
|
4М210-08 |
Впуск = G1/4 Выпуск = G1/8 |
5 раз/секунду |
16,0(0,89) |
|
4М220-08 |
Впуск = G1/4 Выпуск = G1/8 |
5 раз/секунду |
16,0(0,89) |
|
4М310-08 |
Впуск=G3/8 Выпуск=G1/4 |
4/сек. |
25,0(1,40) |
|
4М320-08 |
Впуск=G3/8 Выпуск=G1/4 |
4/сек. |
25,0(1,40) |
|

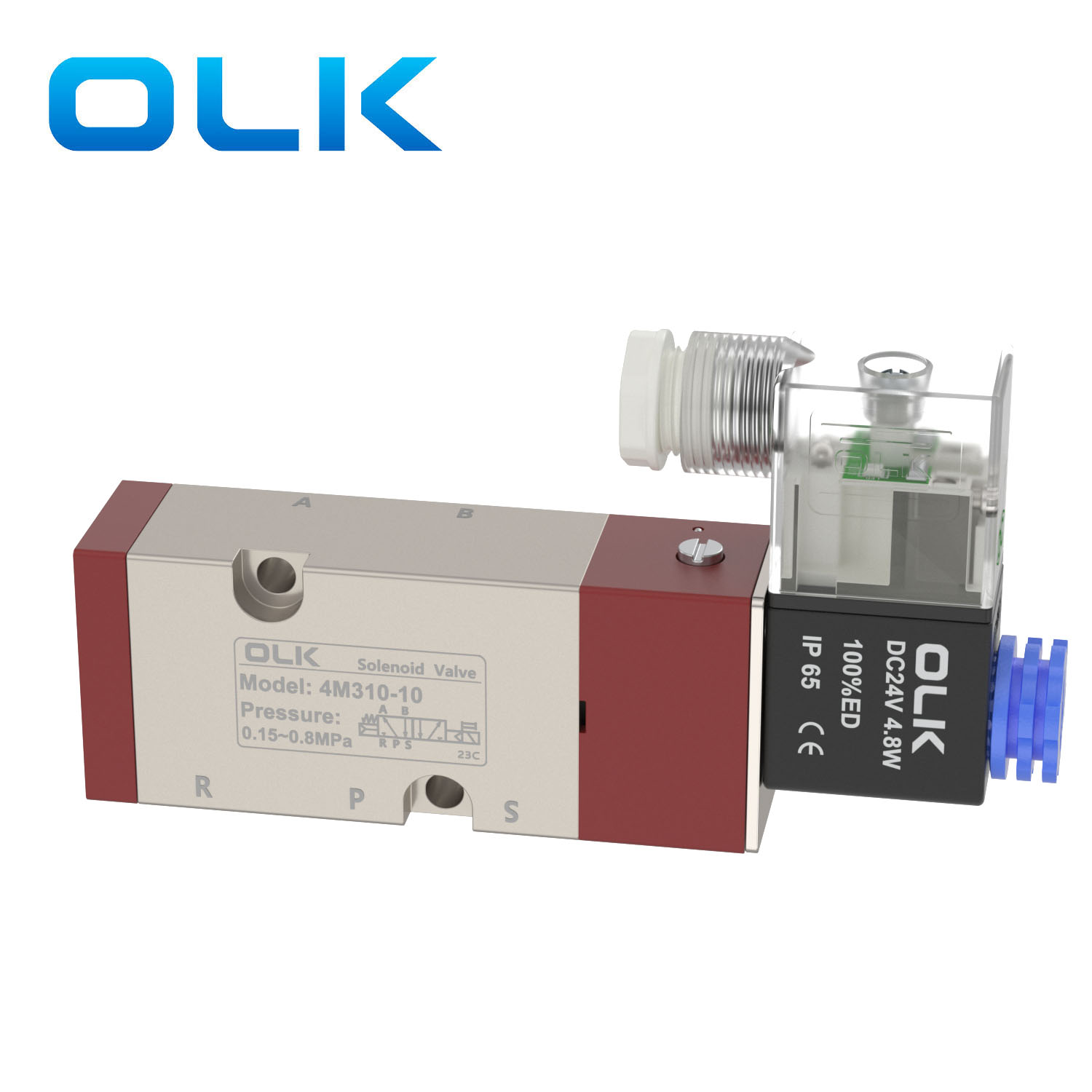

4М310-10 |
Впуск = G1/4 |
4/сек. |
30(1,68) |
|
4М320-10 |
Впуск = G1/4 |
4/сек. |
30(1,68) |
