Brand:
OLKInitial State:
NO,NCPort size:
M5,G1/8,G1/4,G3/8,G1/2Position:

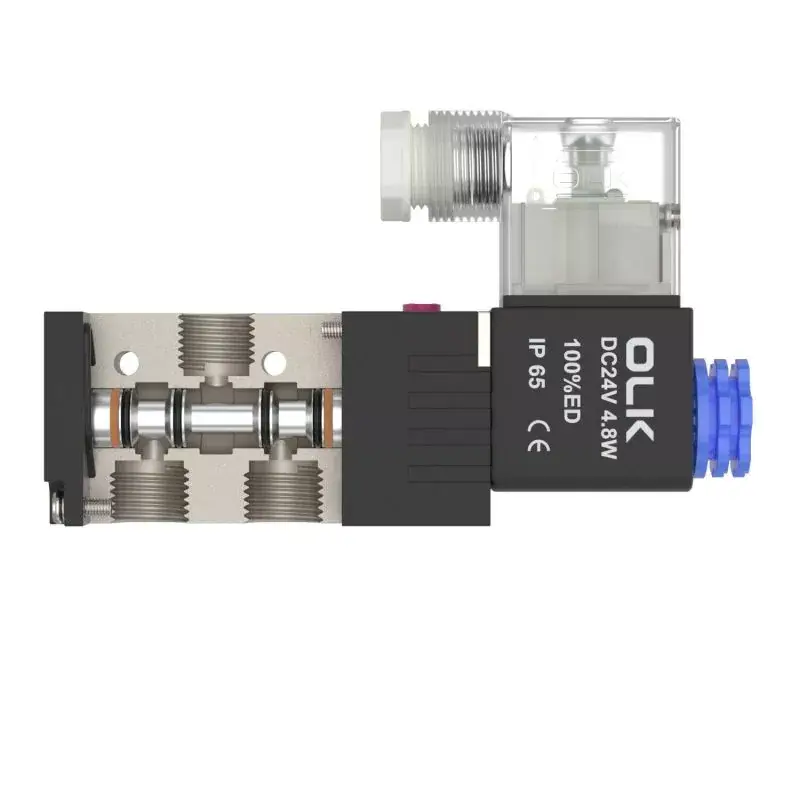

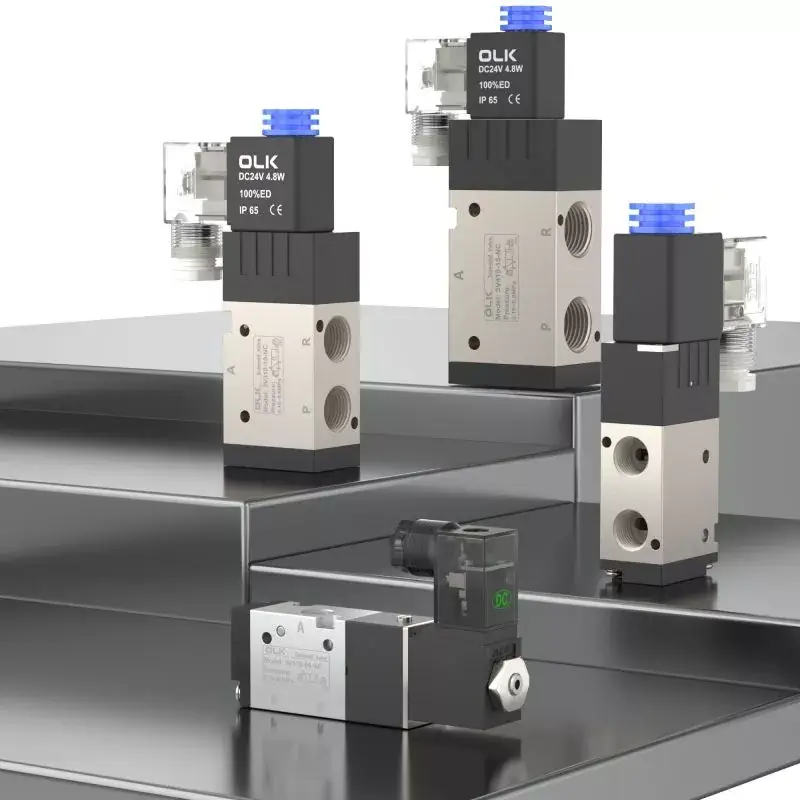

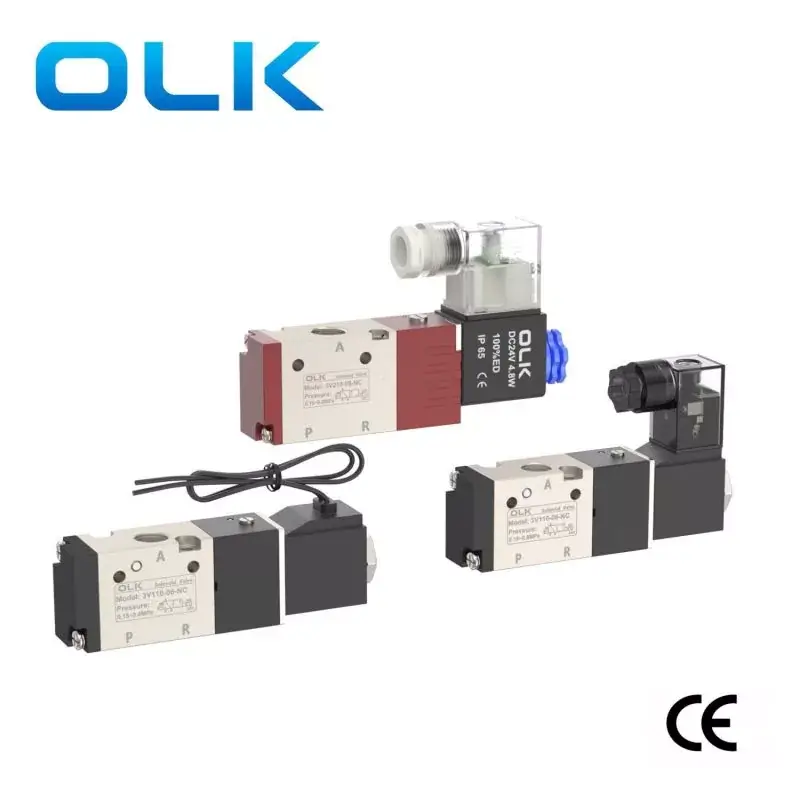

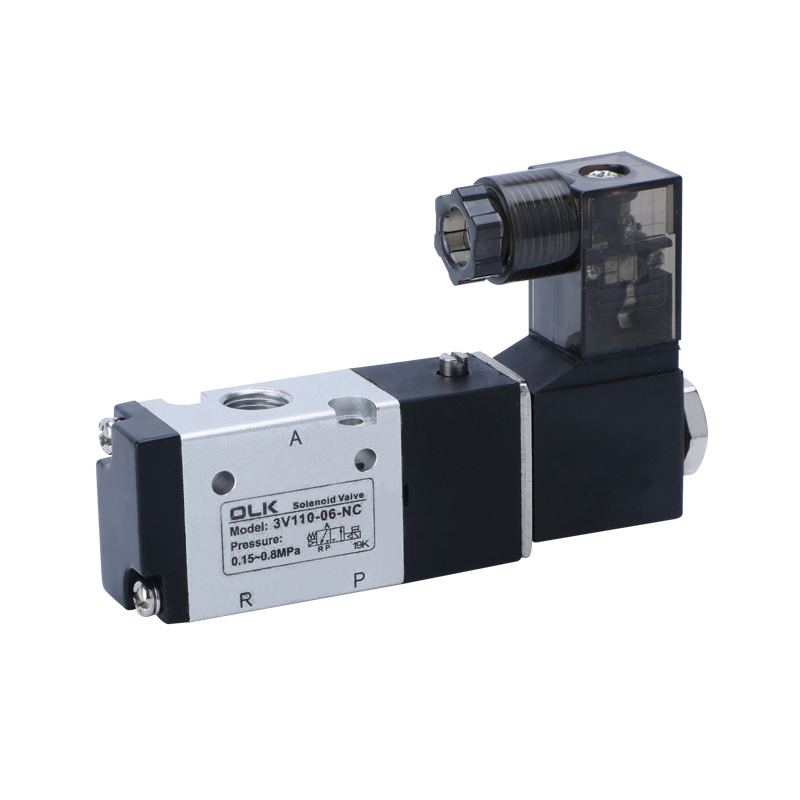

3/2 wayТрехходовой электромагнитный клапан Ouleikai (OLK) серии 3V относится к категории электромагнитных направляющих клапанов с пилотным управлением, отличается высокой скоростью срабатывания и надежной работой и подходит для управления цилиндрами одностороннего действия. Корпус клапана изготовлен из коррозионностойкого, жаростойкого алюминиевого сплава, что делает его пригодным для использования в различных суровых условиях.
Его можно сопоставить со сценариями промышленной автоматизации, такими как управление и преобразование жидкостей на различных автоматизированных производственных линиях, пневматическом оборудовании, медицинских приборах и т. д.
СИМВОЛ:
Код заказа
3В
1
10
6
НЕТ
A
Модель
Код
Тип клапана
размер порта
Тип действия
Напряжение
Не: Тип DIN
3В: 2-позиционный 3-ходовой электромагнитный клапан
Серия 1:100
10: электромагнитный клапан одностороннего действия, 3/2-ходовой
М5:М5
НЕТ: нормально закрытый
220 В переменного тока
L: Тип линии
Серия 2:200
20: электромагнитный клапан двойного действия, 3/2-ходовой.
06:G1/8
НЕТ: нормально открытый
110 В переменного тока
Серия 3:300
08:G1/4
24 В переменного тока
Серия 4:400
10:G3/8
AC36В
15:Г1/2
12 В постоянного тока
24 В постоянного тока
1. Конфигурация прямого действия, быстрое переключение;
2. Доступны опции для нормально закрытого и нормально открытого типов;

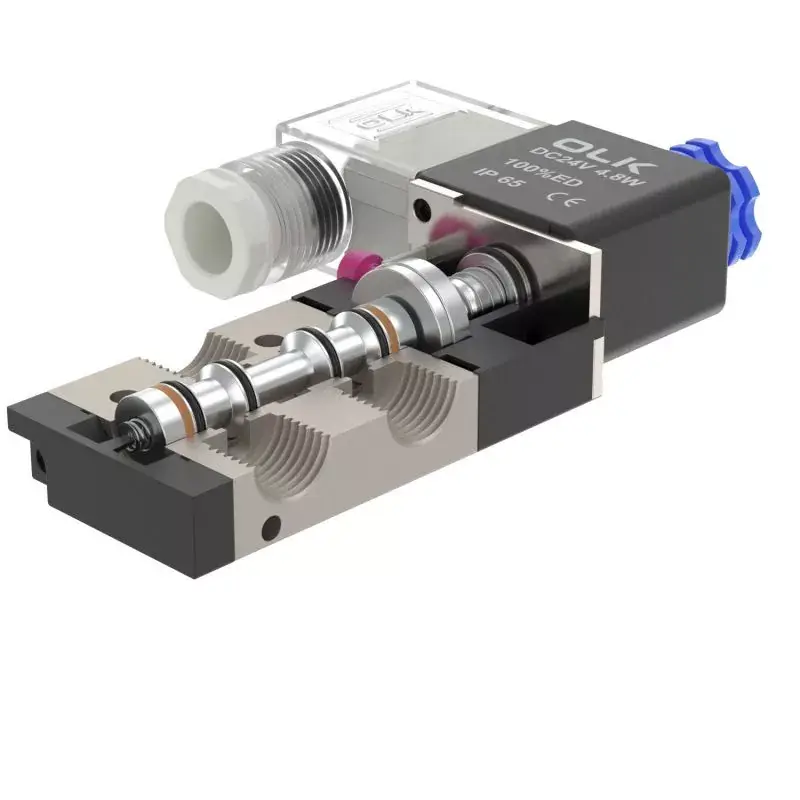

3. Коаксиальная запорная конструкция, отличное уплотнение, большая скорость потока;
4. Нет необходимости в смазке маслом;
5. Оснащен ручным устройством для легкой установки и отладки;
6. На выбор доступны несколько стандартных классов напряжения.
|
рабочая среда |
Воздух (фильтруется через фильтр более 40 мкм) |
|
Действие |
Тип пилота |
|
количество позиций |
Две позиции, три пути |
|
смазочный |
ненужный |
|
Диапазон рабочего давления МПа (фунты на квадратный дюйм) |
0,15~0,8(21~114) |
|
Гарантированная устойчивость к давлению |
1,5 МПа (215 фунтов на квадратный дюйм) |
|
Материал корпуса |
алюминиевый сплав |
|

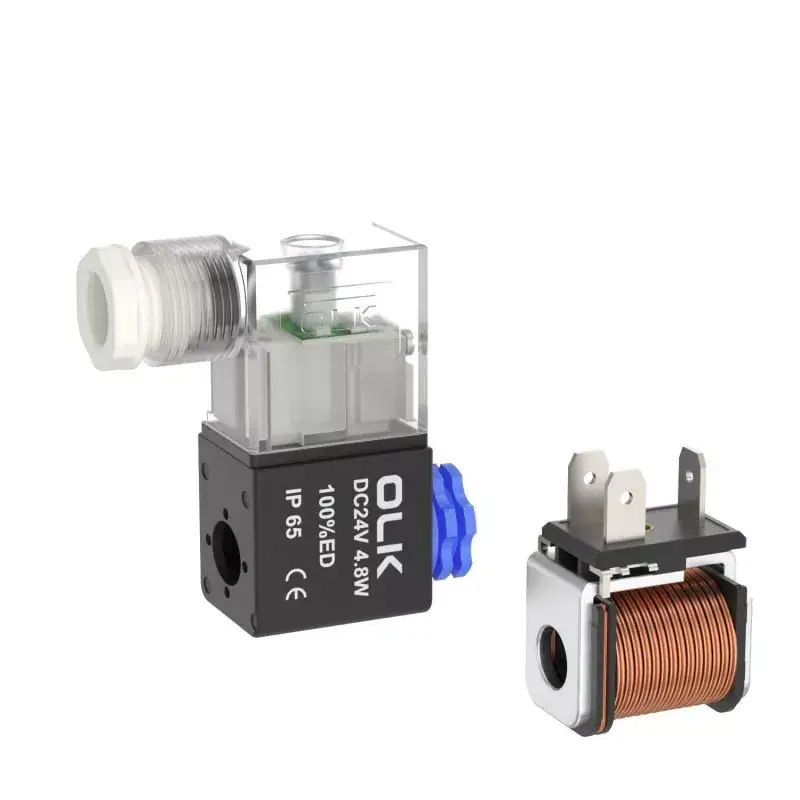

Стандартное напряжение |
220 В переменного тока, 110 В переменного тока, 24 В переменного тока, 24 В постоянного тока, 12 В постоянного тока |
|
Использовать диапазон напряжения |
Переменный ток: ± 15 % Постоянный ток: ± 10 % |
|
уровень защиты |
IP65 (ДИН40050) |
|
класс термостойкости |
Класс Б |
|
Тип подключения |
Тип розетки DIN, тип розетки |
|
Время возбуждения |
0,05 секунды или меньше |
|
модель |
Диаметр порта |
Рабочая температура °С |
МАКС. рабочая частота |
Площадь поперечного сечения потока, мм² (значение CV) |
энергопотребление |
|
3В110-М5 |
М5 |
-20~70 |
5 раз/секунду |
5,5(0,31) |
переменный ток: 3 ВА постоянный ток: 3 Вт |
|
3В120-М5 |
М5 |
-20~70 |
5 раз/секунду |
5,5(0,31) |
переменный ток: 3 ВА постоянный ток: 3 Вт |
|
3В110-06 |
Г1/8 |
-20~70 |
5 раз/секунду |
12,0(0,67) |
переменный ток: 3 ВА постоянный ток: 3 Вт |
|

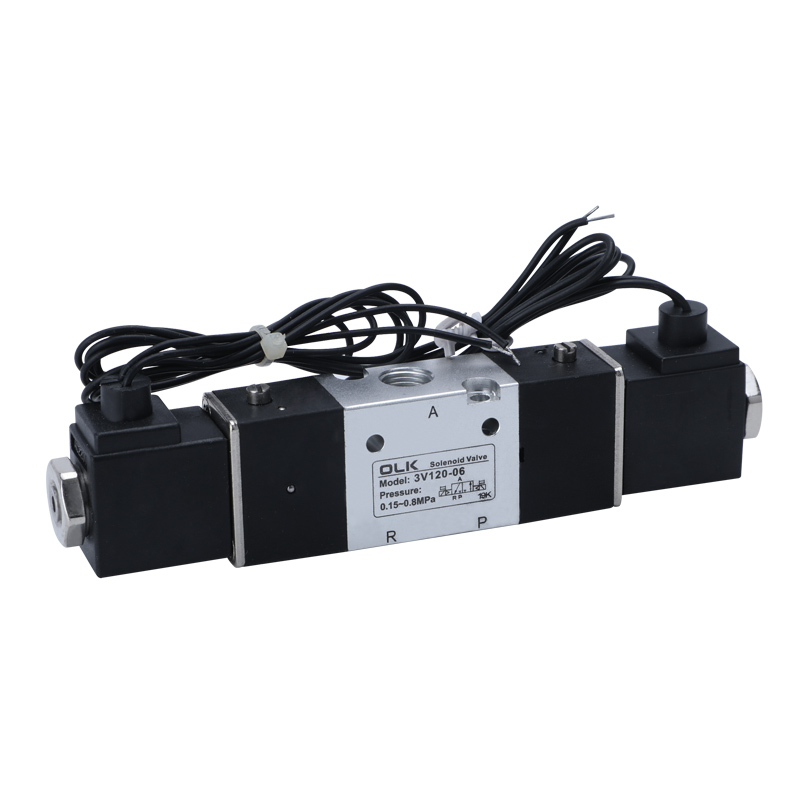

3В120-06 |
Г1/8 |
-20~70 |
5 раз/секунду |
12,0(0,67) |
переменный ток: 3 ВА постоянный ток: 3 Вт |
|
3В210-06 |
Впуск = выпуск = G1/8 |
-20~70 |
5 раз/секунду |
14,0(0,78) |
Переменный ток: 6 ВА Постоянный ток: 4,8 Вт |
|
3В220-06 |
Впуск = выпуск = G1/8 |
-20~70 |
5 раз/секунду |
14,0(0,78) |
Переменный ток: 6 ВА Постоянный ток: 4,8 Вт |
|

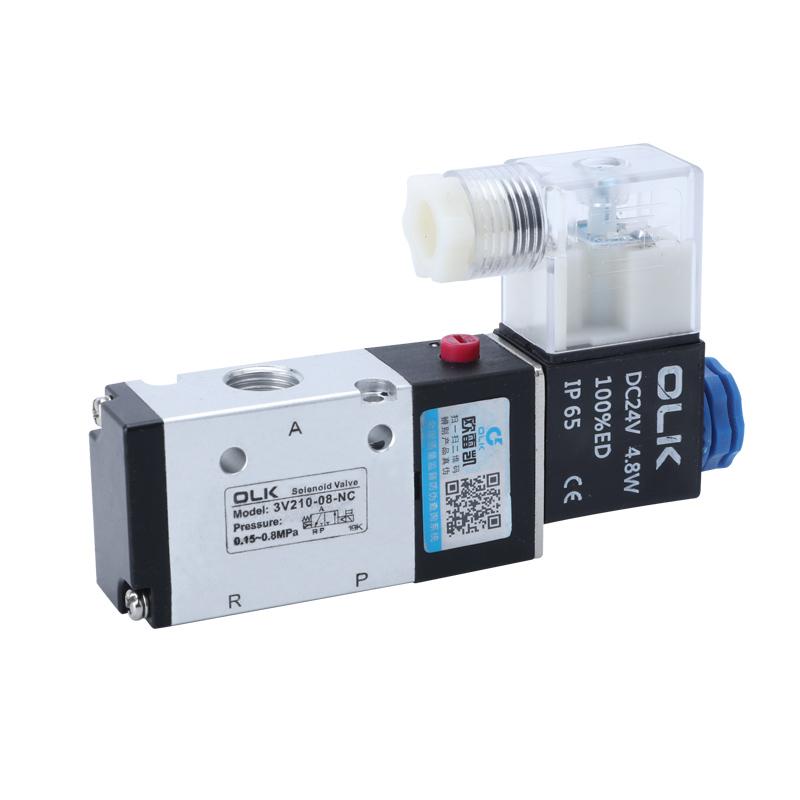

3В210-08 |
Впуск = выпуск = G1/4 |
-20~70 |
5 раз/секунду |
16,0(0,89) |
Переменный ток: 6 ВА Постоянный ток: 4,8 Вт |
|

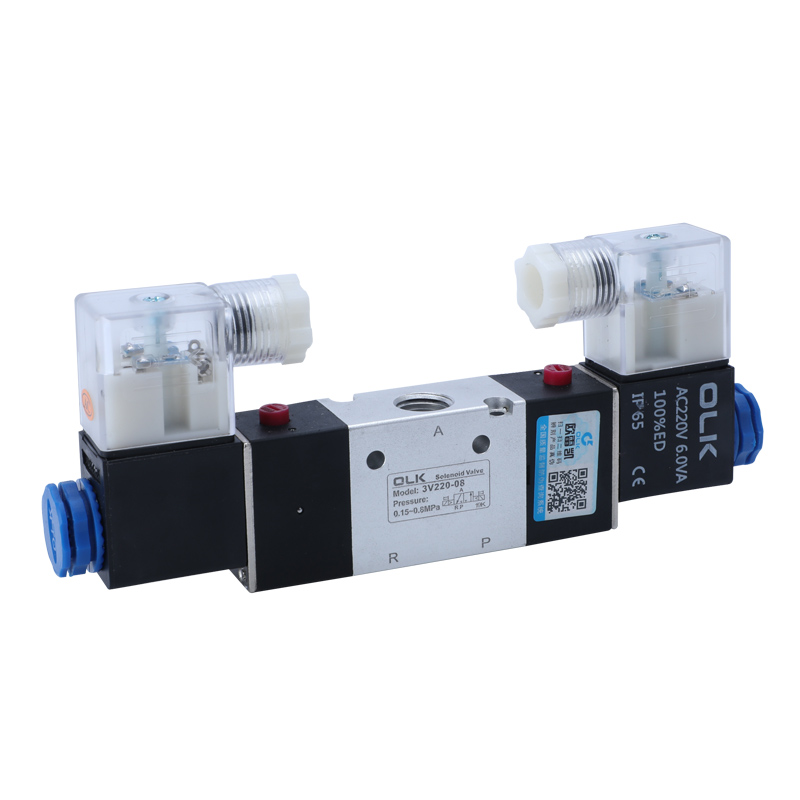

3В220-08 |
Впуск = выпуск = G1/4 |
-20~70 |
5 раз/секунду |
16,0(0,89) |
Переменный ток: 6 ВА Постоянный ток: 4,8 Вт |
|
3В310-08 |
Впуск = выпуск = G1/4 |
-20~70 |
5 раз/секунду |
25,0(1,39) |
Переменный ток: 6 ВА Постоянный ток: 4,8 Вт |
|
3В320-08 |
Впуск = выпуск = G1/4 |
-20~70 |
5 раз/секунду |
25,0(1,39) |
Переменный ток: 6 ВА Постоянный ток: 4,8 Вт |
|
3В310-10 |
Впуск = выпуск = G3/8 |
-20~70 |
5 раз/секунду |
30,0(1,67) |
Переменный ток: 6 ВА Постоянный ток: 4,8 Вт |
|
3В320-10 |
Впуск = выпуск = G3/8 |
-20~70 |
5 раз/секунду |
30,0(1,67) |
Переменный ток: 6 ВА Постоянный ток: 4,8 Вт |
|
3В410-15 |
Впуск = выпуск = G1/2 |
-5~60 |
3 раза в секунду |
50,0(2,79) |
Переменный ток: 6 ВА Постоянный ток: 4,8 Вт |
|
3В420-15 |
Впуск = выпуск = G1/2 |
-5~60 |
3 раза в секунду |
50,0(2,79) |
Переменный ток: 6 ВА Постоянный ток: 4,8 Вт |
