NBR, VITON, EPDM или PTFE? Как выбрать правильный материал уплотнения для электромагнитного клапана?

Сталкивались ли вы когда-нибудь с такими проблемами в вашей пневматической системе?

Клапан начинает пропускать воздух уже через несколько недель.

Резиновое уплотнение разбухает и застревает.

Клапан сразу же выходит из строя при работе с высокотемпературными жидкостями.

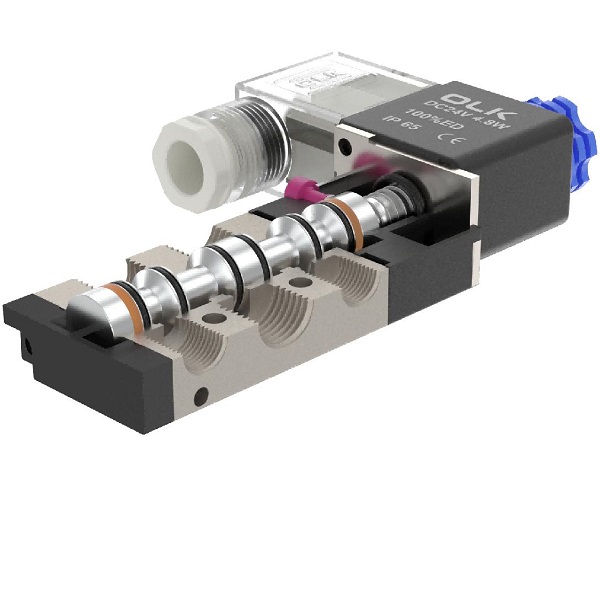

В 90% случаев качество клапана хорошее, но материал уплотнения неправильный. Уплотнение — это «сердце» электромагнитного клапана. Выбор правильного материала может продлить срок службы вашего оборудования на миллионы циклов.

В OLK Pneumatic мы предлагаем пять основных типов уплотнительных материалов, подходящих для различных промышленных сценариев. Вот простое руководство по выбору правильного.

1. NBR (нитрилбутадиеновая резина) – лучший выбор для воздушных систем.

Лучше всего подходит для: стандартного сжатого воздуха, нейтральных газов, минеральных масел.

·Температура: от -20°C до 80°C.

·Экономичность

НБР является наиболее распространенным материалом в пневматической промышленности и автоматизации производства. Обладает превосходной устойчивостью к маслу и износу. Поскольку большинство систем сжатого воздуха содержат небольшое количество смазочного масляного тумана, NBR является идеальным стандартным решением.

Рекомендация ОЛК:

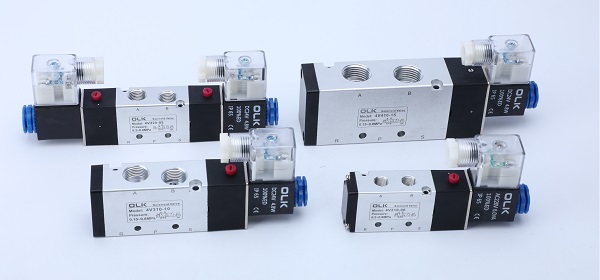

Для оборудования общей автоматизации наш стандартЭлектромагнитные клапаны серии 4V110/4v210/4v310иЭлектромагнитные клапаны серии 3Vоснащены высококачественными импортными уплотнениями из NBR. Они обеспечивают стабильную производительность и длительный срок службы по доступной цене.

2.HNBR — для высокотемпературных систем с воздухом и маслом.

Лучше всего подходит для: систем подачи масляного тумана, высокочастотных промышленных машин.

·Температура: от -20°C до 80°C.

3. FKM/Viton (фторкаучук) – высокая термостойкость и химическая стойкость.

Лучше всего подходит для: высоких температур, химикатов, агрессивных жидкостей и вакуумных систем.

·Температура: от -20°C до 180°C.

·Высокая стоимость

Если ваша рабочая среда очень горячая (например, рядом с термопластавтоматом или двигателем), стандартные уплотнения из NBR затвердеют и треснут. Вам необходимо перейти на FKM. Он стоит дороже, но эффективно выдерживает высокие температуры и агрессивные химические вещества.

Рекомендация ОЛК:

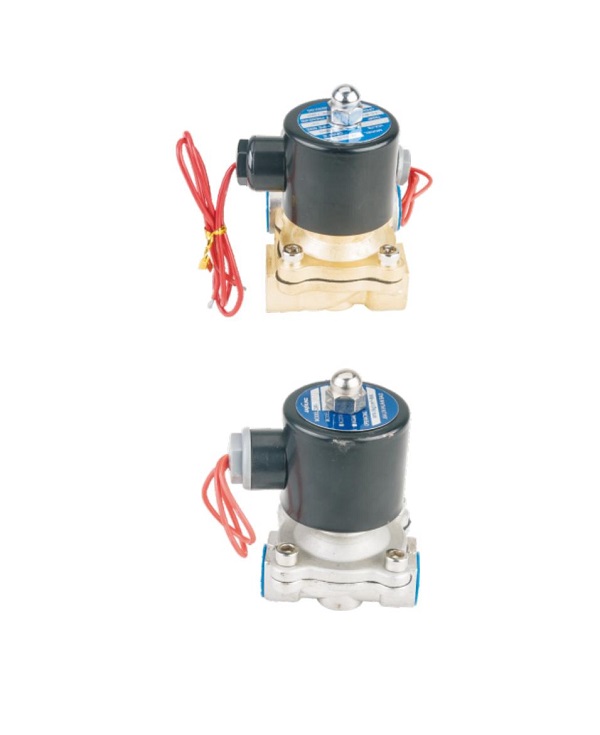

Если вам нужен клапан для применения при высоких температурах, свяжитесь с нашей командой, чтобы изготовить его по индивидуальному заказу.Электромагнитный клапан серии 2Wс уплотнениями FKM.

4. EPDM (этиленпропилен) – эксперт по горячей воде и пару.

Подходит для: горячей воды, пара низкого давления, кетонов.

·Температура: от -40°C до 130°C.

·Не подходит для масла

·Хорошо против слабых кислот и щелочей

ЭПДМ отлично подходит для водных систем. Однако у него есть фатальная слабость: он несовместим с маслом. Если в ваш воздушный компрессор попадет масло в систему, уплотнения из EPDM разбухнут и выйдут из строя. Поэтому для стандартных пневмоцилиндров мы редко используем EPDM, но для водопроводов он отлично подходит.

5. ПТФЭ (тефлон) – лучше всего подходит для агрессивных химикатов.

Лучше всего подходит для: высокотемпературного пара, агрессивных химикатов.

·Температура: от -200°C до 260°C.

·Отличная коррозионная стойкость

Рекомендация ОЛК:

Для трубопроводов контроля пара (текстильная или стерилизационная промышленность) можно использовать наши пневматические угловые седла иПаровой электромагнитный клапан серии 2Lиспользуйте уплотнения из ПТФЭ для обеспечения надежности в экстремальных условиях.

6. Металлическое уплотнение — для экстремально высоких температур и высокого давления.

Лучше всего подходит для: воздуха высокого давления, литейных машин.

·Температура: до 350°С.

Руководство по быстрому выбору

Как правильно выбрать материал уплотнителя?--Выбор правильного уплотнения экономит ваши деньги и время на техническое обслуживание.

Нужен стандартный клапан для пневмобаллонов? Придерживайтесь NBR.

Работаете с горячими жидкостями или химикатами? Обновите до ФКМ.

Для агрессивных химикатов? Выбирайте ПТФЭ.

Для экстремального пара и высокого давления? Металлическое уплотнение

Все еще не знаете, какой выбрать?

Свяжитесь с OLK Pneumatic сегодня. Наши инженеры помогут вам выбрать идеальный клапан для вашего проекта.

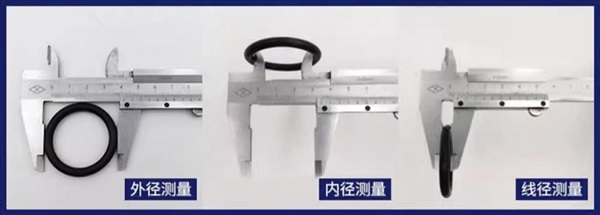

Как измерить герметичность?

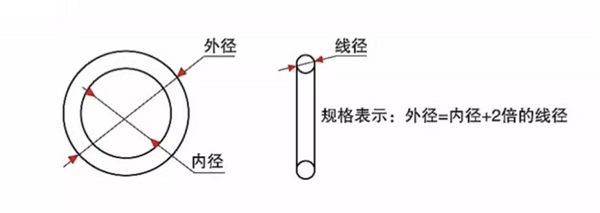

Спецификация:Внешний диаметр * Внутренний диаметр * Поперечное сечение (Единица измерения: мм)

Правило спецификации:Внешний диаметр = Внутренний диаметр + 2 × поперечное сечение (единица измерения: мм)

Основное правило для уплотнительных колец:Внешний диаметр × поперечное сечение (диаметр разреза)

Для уплотнительных прокладок:Внешний диаметр × Внутренний диаметр × Толщина (грубое/тонкое, единица измерения: мм)

Как бороться с поврежденными уплотнителями?

Даже если мы выберем правильный уплотнительный материал, уплотнение все равно может быть повреждено во время реальной эксплуатации.

В традиционной китайской медицине врачи используют метод «Смотри, слушай, задавай вопросы и чувствуй», чтобы найти причину болезни.

Аналогичным образом, в пневматических системах мы также можем диагностировать неисправности уплотнений, выполнив три шага:

Наблюдайте за явлением отказа   →   Анализируйте основную причину  →    Примените правильное решение

В таблице ниже описаны наиболее распространенные неисправности уплотнений в пневматических системах, их возможные причины и рекомендуемые действия для решения проблемы.

Это помогает пользователям быстро выявить проблему и выбрать правильные меры по ее устранению, чтобы обеспечить безопасную и эффективную работу клапана.
