Какие функции выполняет блок FRL переменного тока SMC для систем сжатого воздуха?

Абстрактный

Блок SMC типа AC FRL представляет собой модульный узел подготовки воздуха, сочетающий в себе функции фильтра, регулятора и смазки для систем сжатого воздуха. В этой статье описывается конструкция корпуса, принципы работы, технические характеристики, рабочий процесс установки, рекомендации по техническому обслуживанию, промышленное применение и часто задаваемые вопросы по эксплуатации. Этот контент, предназначенный для покупателей пневматики B2B, машиностроителей и системных интеграторов, помогает читателям оценить, соответствует ли блок SMC типа AC FRL их требованиям к обработке сжатого воздуха. Правильно выбранное и обслуживаемое оборудование FRL защищает последующие пневматические приводы, клапаны и цилиндры от влаги, твердых частиц и недостаточной смазки, сокращая непредвиденные простои и износ компонентов в автоматизированных производственных средах.

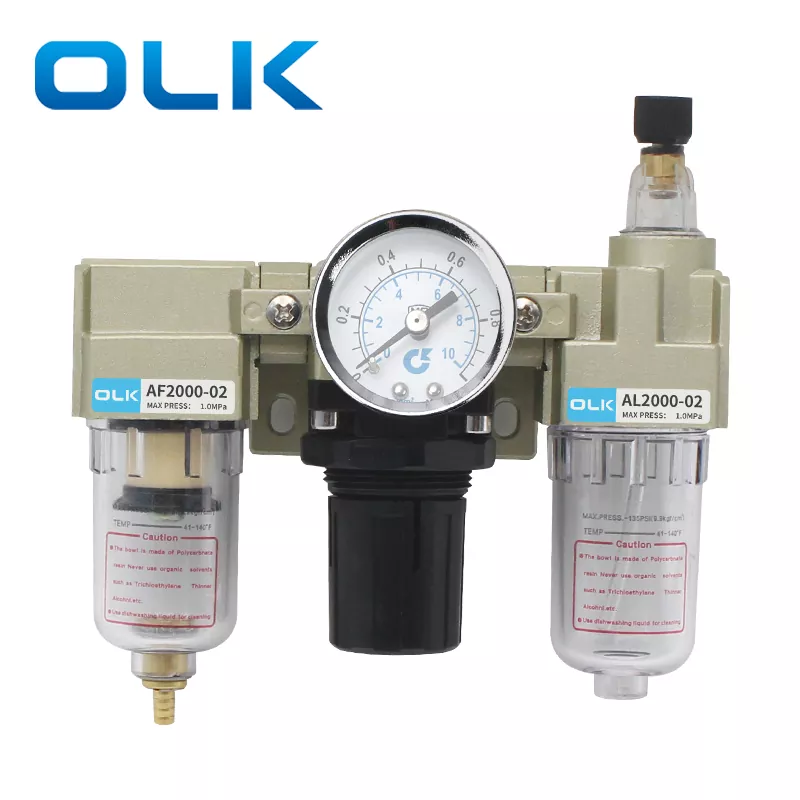

Обзор блока FRL переменного тока типа SMC

FRL означает фильтр, регулятор и лубрикатор. Блок SMC типа AC FRL объединяет эти три модуля обработки воздуха в один компактный модульный блок. Он действует как передний процессор источника воздуха, устанавливаемый после воздушных компрессоров и перед пневматическим оборудованием. Неочищенный сжатый воздух, вырабатываемый воздушными компрессорами, содержит водяной конденсат, мелкие частицы пыли, трубопроводную ржавчину и другие загрязнения. Без предварительной обработки воздуха эти примеси царапают уплотняющие поверхности, блокируют малые порты клапанов и ускоряют старение резиновых уплотнений. Колебания давления из-за циклической работы компрессора также вызывают нестабильное движение цилиндров и пневматических приводов.

Блок SMC типа AC FRL решает эти распространенные проблемы пневматических систем в одном узле. Он удаляет влагу и твердый мусор, стабилизирует выходное давление воздуха и впрыскивает контролируемый масляный туман в воздушный поток для смазки скользящих пневматических деталей. Модульная конструкция серии AC обеспечивает простоту комбинирования и разборки, сменные размеры корпуса и удобные монтажные кронштейны. Эта модель соответствует классической компоновке и стандарту размеров серии SMC AC, что делает ее широко распространенной альтернативой для проектов замены и строительства новых пневматических станций.

Внутренняя структура и принцип работы

Модуль воздушного фильтра AF

Модуль фильтра расположен на входной стороне блока FRL переменного тока SMC типа SMC. Поступающий сжатый воздух поступает в камеру стакана фильтра. Поток воздуха меняет направление, заставляя более тяжелые капли воды и крупные твердые частицы оседать в нижней чаше. Картридж фильтра тонкой очистки улавливает твердые загрязнения микронного размера. Прозрачная чаша из поликарбоната позволяет операторам визуально проверять скопление жидкости, не разбирая ее. Варианты слива включают версии с ручным сливом и поплавковый автоматический слив. Жидкость, скопившуюся внутри чаши, необходимо регулярно сливать, чтобы предотвратить повторное попадание захваченной воды в воздушные трубопроводы, расположенные ниже по потоку.

Модуль регулятора давления AR

После фильтрации воздух поступает в секцию регулятора давления. Внутренний механизм балансировки пружины и диафрагмы сравнивает заданное заданное давление с давлением на выходе в реальном времени. Если давление на входе повышается или падает, регулятор автоматически регулирует открытие клапана, чтобы поддерживать постоянное давление на выходе. Верхнюю регулировочную ручку можно поднять для настройки давления и нажать вниз для блокировки настроек. Эта фиксирующая конструкция предотвращает дрейф давления, вызванный вибрацией машины во время непрерывной работы. Встроенный манометр обеспечивает прямое считывание давления для настройки и мониторинга на месте.

Модуль смазки масляным туманом AL

Воздух поступает в лубрикатор на заключительном этапе обработки. Отрицательное давление, создаваемое проходящим воздухом, вытягивает пневматическое масло из резервуара для хранения. Масло превращается в мелкий туман и равномерно смешивается со сжатым воздухом. Масляный туман проходит через воздушные трубки и покрывает контактные поверхности внутри цилиндров и гидрораспределителей. Винт регулировки капель регулирует объем подачи масла. Технические специалисты настраивают скорость капель масла в соответствии с общим потреблением воздуха последующего пневматического оборудования. Слишком большое количество масла загрязняет технологическое оборудование; недостаточная смазка приводит к сухому трению и сокращению срока службы приводов.

Воздух должен поступать в установленной последовательности: фильтр → регулятор → лубрикатор. Неправильная сборка приведет к загрязнению маслом картриджа фильтра и внутренних деталей регулятора, что быстро ухудшит производительность.

Таблица технических параметров

Основные характеристики продукта

• Модульная комбинированная структура, отдельные модули можно заменять по отдельности, не заменяя весь блок.
• Запираемая ручка регулировки давления, чтобы избежать непреднамеренного изменения давления из-за вибрации.
• Прозрачная защитная чаша для визуального контроля уровня воды и масла в режиме реального времени.
• Дополнительный ручной слив или автоматический поплавковый слив для различных рабочих условий
• Встроенный манометр для удобного считывания давления во время ввода в эксплуатацию.
• Цельная конструкция фильтрующего элемента для быстрой замены и минимального объема работ по техническому обслуживанию.
• Сменный монтажный кронштейн, простая установка на стену или панель.
• Озоностойкие резиновые уплотнения из HNBR для увеличения срока службы в суровых климатических условиях.

Модульная конструкция дает явные преимущества при обслуживании оборудования. Если картридж фильтра засорен или компоненты чаши повреждены, обслуживающий персонал заменяет только один неисправный модуль, а не заменяет всю комбинацию FRL. Это снижает стоимость запасных частей и сокращает время простоя оборудования во время ремонтных циклов.

Пошаговое руководство по установке

Правильная установка напрямую влияет на срок службы и производительность блока SMC AC FRL. Операторы должны прочитать все шаги перед монтажом на пневматических трубопроводах.

1. Подготовьте соединения труб, оберните резьбу тефлоновой лентой и установите манометр.
2. Проверьте направление стрелки воздушного потока на корпусе устройства: левая сторона — вход для воздуха, правая — выход воздуха.
3. Надежно подсоедините воздушные трубки к впускным и выпускным фитингам.
4. Поднимите гайку регулировки давления вверх; поверните по часовой стрелке, чтобы повысить давление, и против часовой стрелки, чтобы уменьшить давление.
5. Отрегулируйте требуемое рабочее давление, затем нажмите регулировочную гайку вниз, чтобы зафиксировать настройку давления.
6. Для функции смазки ослабьте винт заливки масла на чаше лубрикатора.
7. Залить масло для пневмотурбин в маслоприемник; не превышайте отметку максимального уровня масла на прозрачной чаше.
8. После заливки масла затяните винт заливки масла шестигранным ключом.
9. Отрегулируйте скорость капель масла, поворачивая контрольный винт; вращение по часовой стрелке увеличивает подачу масла, а против часовой стрелки уменьшает подачу масла.

Типичные сценарии промышленного применения

Блок SMC типа AC FRL широко используется в отраслях, где используется пневматическая автоматизация. Любая система сжатого воздуха, приводящая в движение цилиндры, воздушные захваты, пневматические направляющие или воздушные клапаны, требует подготовки воздуха на передней стороне.

• Автоматизированные сборочные машины на линиях по производству автомобильных компонентов
• Упаковочное оборудование: упаковочные машины, этикетировочное оборудование и станции запечатывания картонных коробок.
• Системы погрузочно-разгрузочных работ, включая пневматические конвейеры и подъемные приспособления
• Станки с ЧПУ и системы пневматического зажима обрабатывающих центров
• Текстильное оборудование с пневматическим контролем натяжения и режущими приводами
• Пищевое оборудование, неагрессивные пневмоприводные станции
• Общие заводские разветвления сжатого воздуха для подачи воздуха на машинный участок

Интеграторы машин часто выбирают блок SMC типа AC FRL для стандартизированных пневматических станций. Согласованные размеры и стандарты интерфейса упрощают повторную работу по проектированию машин. Группы технического обслуживания также получают выгоду от знакомого расположения компонентов для проведения плановых проверок на нескольких производственных машинах.

Советы по техническому обслуживанию и периодическим проверкам

Регулярное техническое обслуживание предотвращает внезапные отказы блока FRL SMC типа AC и защищает последующие пневматические устройства. Создайте фиксированные графики проверок с учетом часов работы и уровня запыленности окружающей среды.

Ежедневные проверки

Визуально проверьте прозрачную чашу. Ежедневно сливайте скопившуюся воду из чаши фильтра при работе в условиях высокой влажности. Проверьте уровень масла внутри чаши лубрикатора и долейте пневматическое масло, когда уровень упадет ниже минимальной отметки. Прослушайте и осмотрите соединения трубопроводов на предмет утечки воздуха.

Еженедельный и ежемесячный осмотр

Убедитесь, что показания давления на выходе остаются стабильными во время работы машины. Проверьте скорость капания масляного тумана и повторите калибровку, если скорость подачи масла станет ненормальной. Осмотрите поверхность чаши на наличие царапин, трещин или следов химической эрозии. При появлении трещин немедленно замените чашу, чтобы избежать риска взрыва под давлением воздуха.

График периодической замены

Регулярно заменяйте картридж фильтра. В условиях сильной запыленности интервалы замены должны быть короче. Замените резиновые уплотнительные детали при возникновении утечки воздуха в соединениях регулятора или лубрикатора. Всегда сбрасывайте давление во всей пневматической системе перед ее разборкой для проведения работ по техническому обслуживанию.
