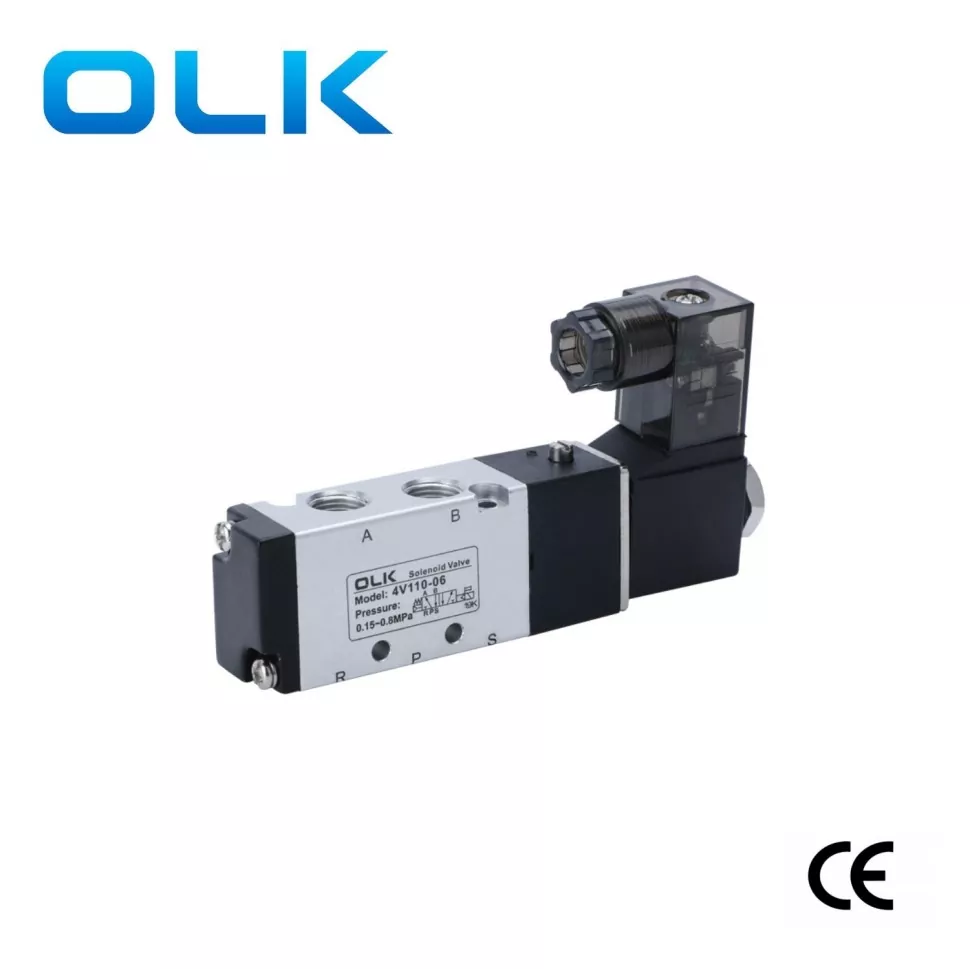

OLK 4V100 соленоидный клапан 5 Way, 5/2 Way Пневматический соленоидный клапан, пропускающий сертификацию CE. 4V100 соленоидный клапан подходит для небольших пневматических систем с более низкими скоростями потока. Применяется к небольшим устройствам или небольшим цилиндрам, которые требуют точного контроля.
|
Код заказа |
|
|
|
|
|
|
4 В |
1 |
10 |
6 |
AC110V |
|
|
Модель |
Код |
тип клапана |
размер порта |
Напряжение |
Взрывная доказательство катушка |
|
4V: Sports2 (3) Положение соленоидное клапан |
1: 100 серий |
10: одиночный соленоид 5/2 пути |
M5: M5x0,8 |
AC220V |

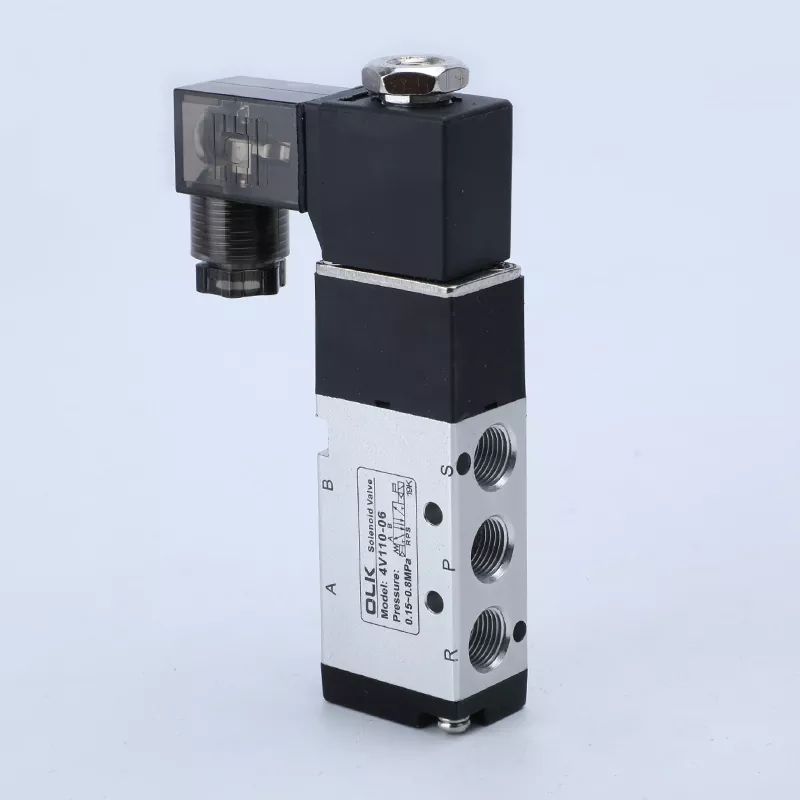

Нет: тип DIN |
|
|
|
20: двойной соленоидный клапан 5/2 пути |
06: 1/8 '' |
DC24V |

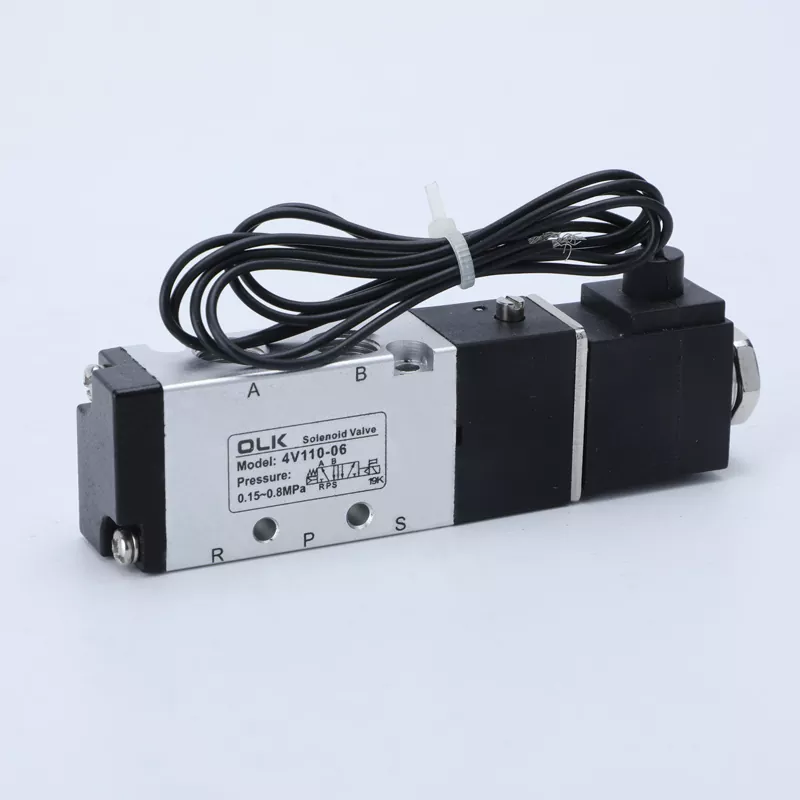

Я: тип линии |
|
|
|
30C: двойной соленоид VLAVE5/3WAY закрытый центр |
|
AC110V |
|
|
|
|
30e: двойной соленоид Vlave5/3way выхлопной центр |
|
AC24V |
|
|
|
|
30p: двойной соленоидный клапан 5/3. |
|
DC12V |
|
|
Модель |
4V110-M5 4V120-M5 |
4V130C-M5 4V130E-M5 4V130P-M5 |
4V110-06 4V120-06 |
4V130C-06 4V130E-06 4V130P-06 |
|
Рабочая среда |
Воздух (фильтр через экраны фильтра более 40 мкм) |
|||
|
Режим действия |
Внутренний тип пилота |
|||
|
размер порта |
Inlet = outlet = выпускной порт = M5 |
Inlet = Outlet == G1/8 |
||
|
Эффективная площадь поперечного сечения |
5,5 мм² (CV = 0,31) |
5,0 мм² (CV = 0,28) |
12,0 мм² (CV = 0,67) |
9,0 мм² (CV = 0,5) |
|
Позиции |
5/2 порта |
5/3 порт |
5/2 порта |
5/2 порта |
|
Диапазон давления |
0,15-0,8 МПа (21-114 кв. |
|||
|
Доказательство давления |
1,5 МПа (215 фунтов на квадратный дюйм) |
|||
|
Рабочее давление |
‘-20-70 ℃ |
|||
|
Материал тела |
Алюминиевый сплав |
|||
|
Смазка |
Незачем |
|||
|
Макс. Оперативная частота |
5 раз в секунду |
3 раза/секунд |
5 раз в секунду |
3 раза/секунд |
|
Масса |
4V110-M5: 130G 4V120-M5: 175G |
200 g |
4V110-06: 120G 4V120-06 ： 175G |
200 g |
