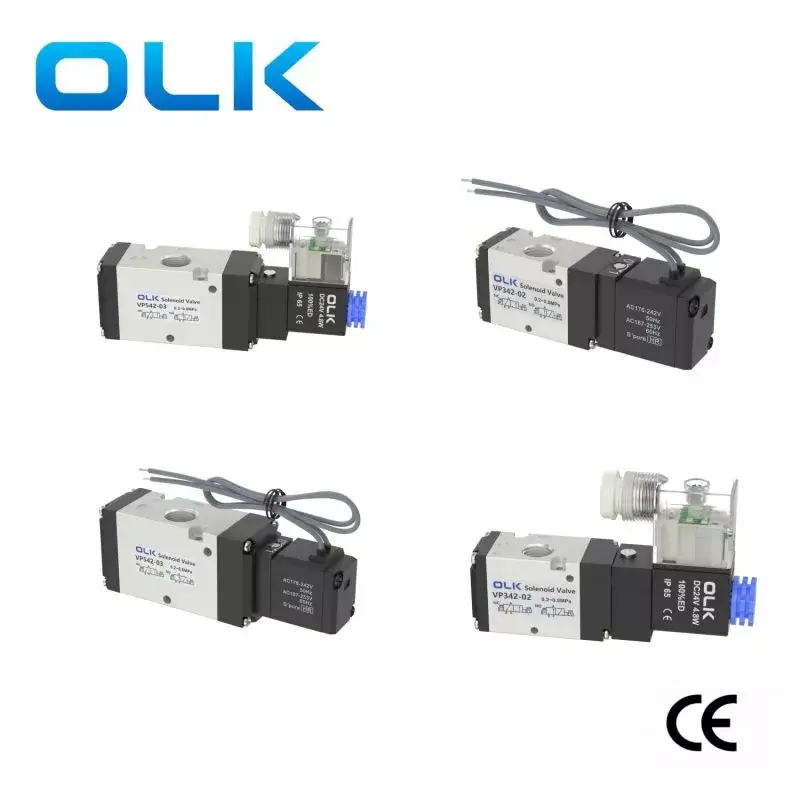

Трехходовые электромагнитные клапаны Ouleikai (OLK) серии VP доступны в двух типах управления: внутренний пилот и внешний пилот. Функции нормально открытого и нормально закрытого состояния можно переключать, изменяя направление установки нижней крышки. Серия VP предлагает на выбор несколько стандартных напряжений.
Примечание! Не используйте напряжение, выходящее за пределы указанного диапазона, во избежание угроз безопасности. Если в клапане обнаружено ненормальное дымление, утечка или другие аномалии, немедленно прекратите использование, отключите источник питания и свяжитесь с торговым персоналом компании OLK, чтобы обсудить послепродажное обслуживание.
СИМВОЛ:
| Код заказа |
||||||||||
| вице-президент | 3 | 4 | 2 |
|
1 | G | B |
|
A | |
| СЕРИЯ ВП | СЕРИЯ 3:3 | Тип актерского мастерства |
|
ТОЧЕЧНЫЙ РЕЖИМ | Напряжение | Способ подключения |
Блокировка инструмента отладки |
РАЗМЕР ПОРТА |
|
|
|
|
СЕРИЯ 5:5 | НЗ/НО |
|
Пустой: внутренний пилот | А: 220 В переменного тока | Г:ЛИНИЯ |
|
02:PT1/4 | Пустой:PT | А: НК |
|
|
|
|
|
Р: внешний пилот | Б: 24 В постоянного тока | Э: ОТ |
|
03:PT3/8 | Т: ДНЯО | Б:НЕТ |
|
|
|
|
|
|
С: AC110В |
|
|
|
G:G |
|
|
|
|
|
|
|
Е: AC24V |
|
|
|
|
|
|
|
|
|
|
|
Ф: ДК12В |
|
|
|
|
|
Особенности продукта:

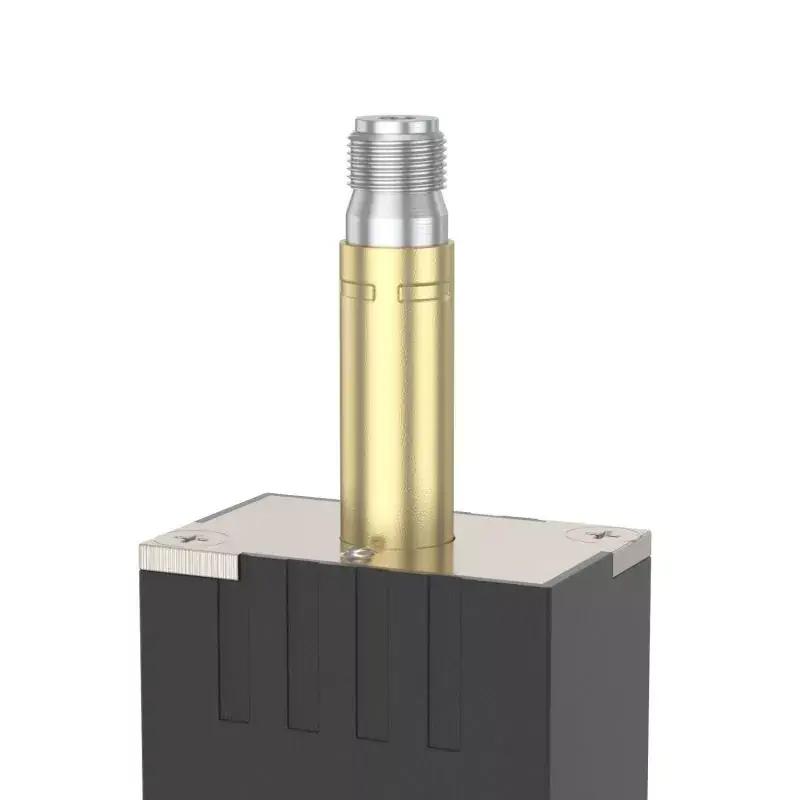

1. Пилотный режим: доступны внешние или внутренние опции.

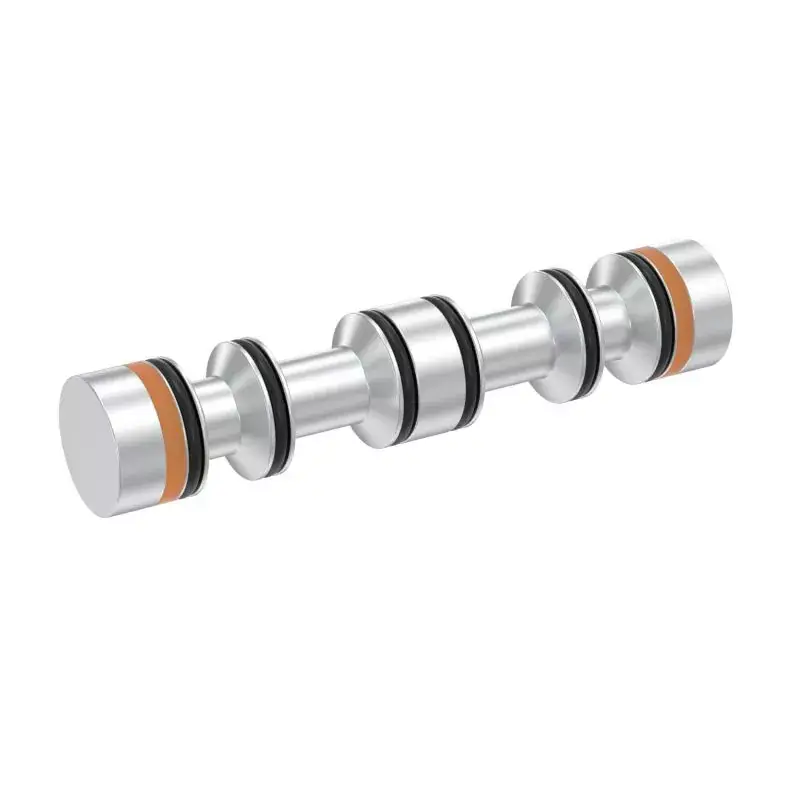

2. Конструкция шарового клапана, отличающаяся превосходным уплотнением, быстрой реакцией и высокой скоростью потока.
3. Работа без смазки.
4. Интегрируется с узлами клапанов, монтируемыми на основании, что экономит место для установки.
5. Оснащен ручным устройством для удобной установки и отладки.
6. На выбор доступны различные стандартные номинальные напряжения.
|
рабочая среда |
Воздух (фильтруется через фильтр более 40 мкм) |
|
Действие |
Тип пилота |
|
количество позиций |
Две позиции, три пути |
|
смазочный |
ненужный |
|
Диапазон рабочего давления МПа (фунты на квадратный дюйм) |
0,2～0,8 |
|
Гарантированная устойчивость к давлению |
1,5 МПа (215 фунтов на квадратный дюйм) |
|
Рабочая температура °С |
-10～50°C (не замороженный) |
|
МАКС. рабочая частота |
5 раз/секунду |
|
Материал корпуса |
алюминиевый сплав |
|
Стандартное напряжение |
220 В переменного тока, 110 В переменного тока, 24 В переменного тока, 24 В постоянного тока, 12 В постоянного тока |
|
Использовать диапазон напряжения |
Переменный ток: ± 15 % Постоянный ток: ± 10 % |
|
энергопотребление |
Переменный ток: запуск 6 ВА, поддержание 3 ВА, постоянный ток: 2,5 Вт. |
|
уровень защиты |
IP65 (ДИН40050) |
|
класс термостойкости |
Класс Б |
|
Тип подключения |
Тип розетки DIN, тип розетки |
|
Время возбуждения |
0,05 секунды или меньше |
|
модель |
Диаметр порта |
|

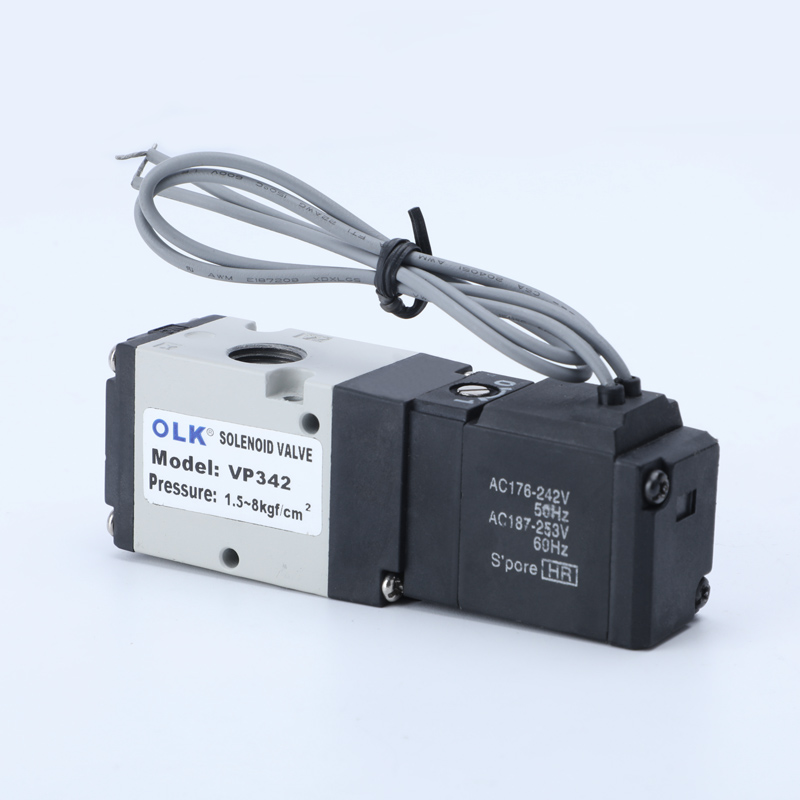

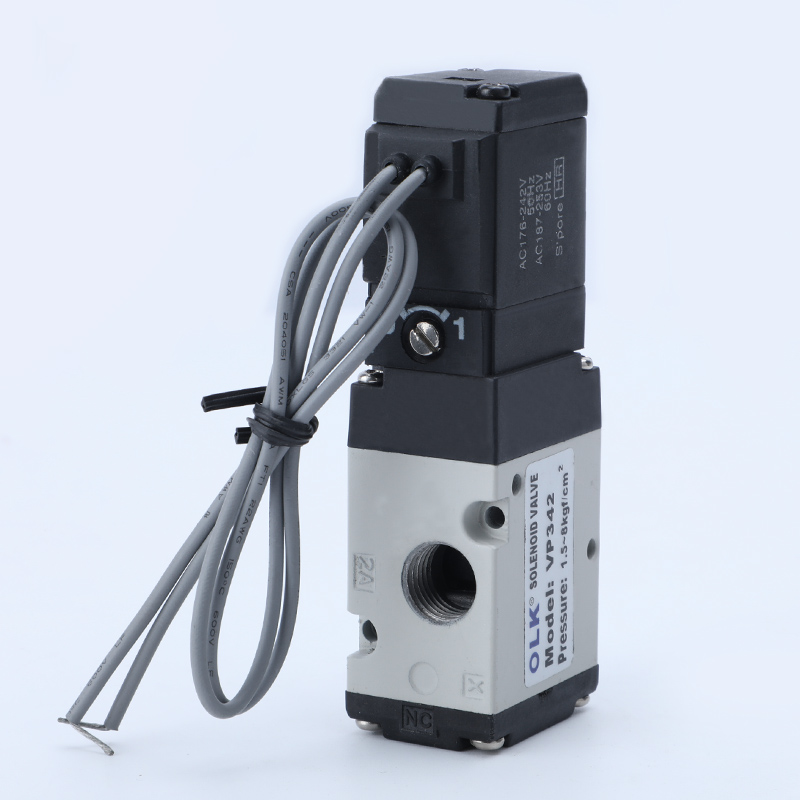

ВП342 |
Впуск = выпуск = PT1/4 |
|

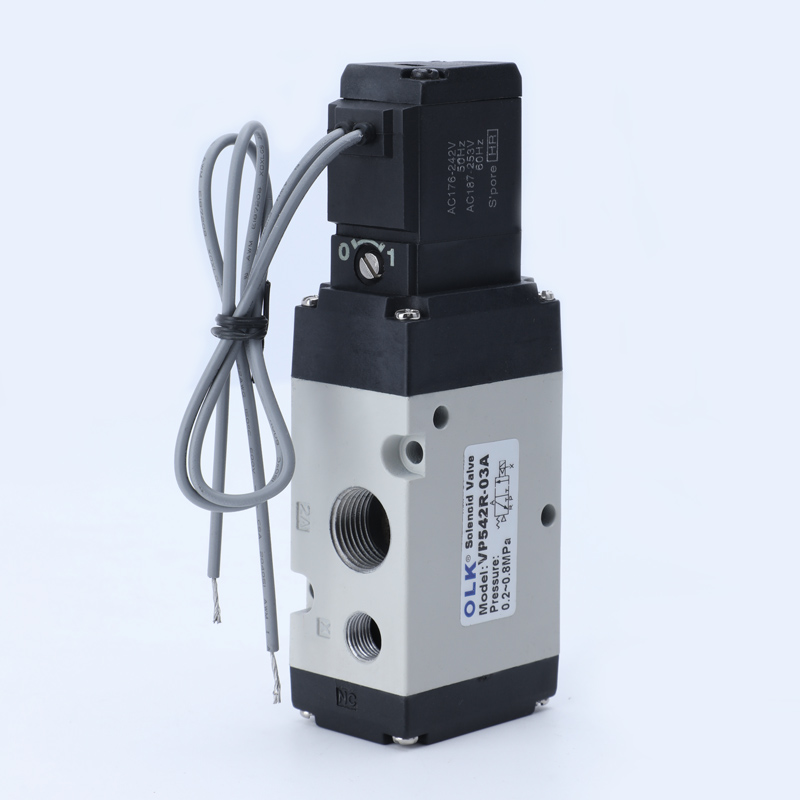

ВП542 |
Впуск = выпуск = PT3/8 |
