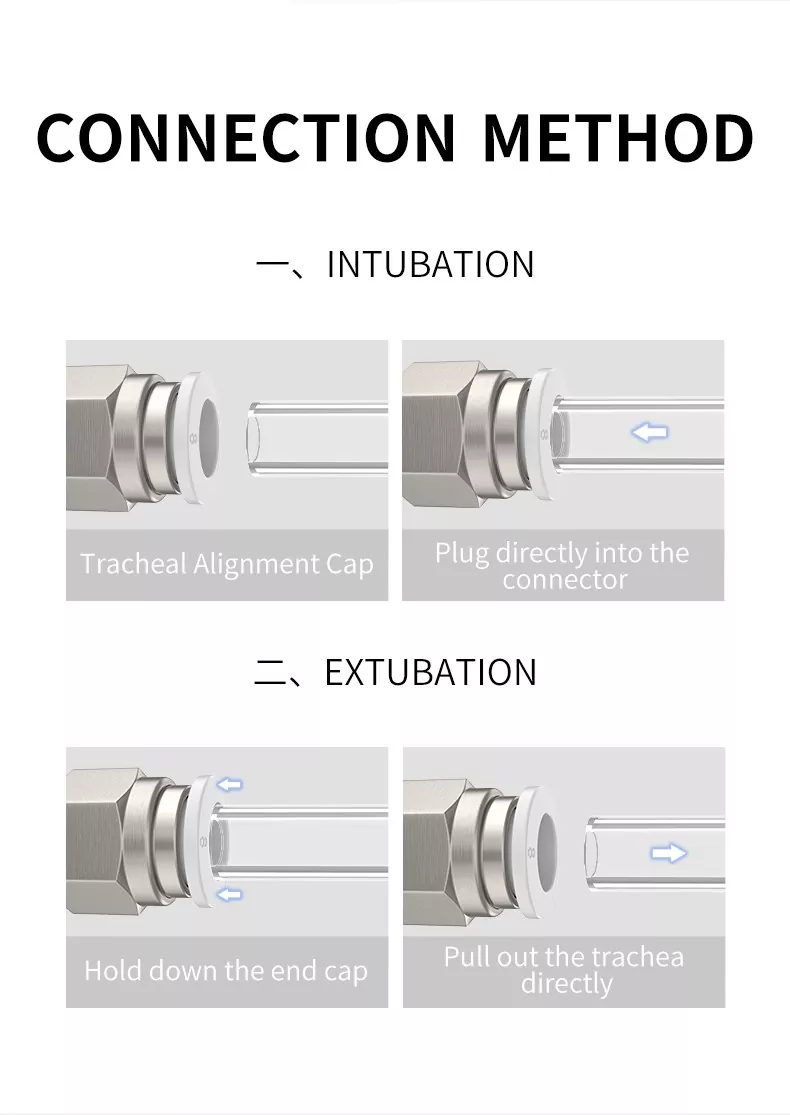

Быстрое подключение фитингов позволяет безопасному соединению, просто наталкивая трубку.
Чтобы удалить трубку, сначала нажмите рукав с выбросом, равномерно, чтобы открыть пружинный кольт, а затем легко вытащить трубку.
Пневматические фитинги с помощью быстрого подключения используются в пневматической системе Tybe
Пневматические фитинги с различными типами могут соответствовать всем Neeeds в пневматической трубной системе
Даже после установки направление трубки может быть свободно изменено
Никелированное латунное тело является защищенным от коррозии и анти-загромождением
Все нити R и NPT имеют эффект герметизации.
Все прямые потоки являются стандартными ууболенными кольцами.
1. Чтобы подтвердить, что окончательное поперечное сечение шланга является вертикальным, на внешней окружности шланга нет царапин. Шланг не является эллиптическим.
2. Обязательно подтвердите, что шланг вставлен в конец шланга. В противном случае утечка воздуха.
3. Обязательно подтвердите, что шланг не будет вытащен после вставки шланга.
1. Перед отключением трубки обязательно подтвердите, что давление внутри трубки находится на ‘0.
2. Нажмите на кольцо высвобождения равномерно внизу и вытащите трубку. Если выпускное кольцо не нажимается на месте, трубка, возможно, не вытянута или может быть напряженным. Обломки трубки могут оставаться внутри подгонки трубки.
|
Тип потока |
Код потока |
Форма потока |
Угол резьбы (α) |
Соответствующий тип |
Стандарты |
Стандартный код |
Стандартная организация |
|
BSPP (цилиндрический, не сжигающий) |
G |
Внутренний/внешний |
55 ° |
Параллельно/параллель |
ISO 228-1 2003 |
Iso |
ISO - Международная организация по стандартизации |
|
|
BSPP |
Внутренний/внешний |
55 ° |
Параллельно/параллель |
GB/T 7307 2001 |
ГБ |
SAC - Управление стандартизацией Китая |
|
|
ПФ |
Внутренний/внешний |
55 ° |
Параллельно/параллель |
BS 228-1 2003 |
BS |
BSI - британское институт стандартов |
|
|
|
|
|
|
JIS B 0202 |
Он |
JISC - японский комитет по промышленным стандартам |
|
|
|
|
|
|
KS B 0221 |
KS |
Kats - Корейское агентство по технологиям и стандартам |
|
BSPT (конусная, герметизация) |
Рп |
Внутренний |
55 ° |
Конусная/параллель |
ISO 7-1 |
Iso |
ISO - Международная организация по стандартизации |
|
|
Дольдо |
Внутренний |
|
Конусная/параллель |
ГБ/т 7306-1987 |
ГБ |
SAC - Управление стандартизацией Китая |
|
|
R |
Внешний |
|
Конусная/параллель |
BS 21 1985 |
BS |
BSI - британское институт стандартов |
|
|
BSPT |
Внутренний/внешний |
55 ° |
Конусная/конусная |
JIS B 0203 |
Он |
JISC - японский комитет по промышленным стандартам |
|
|
Пт |
Внутренний/внешний |
|
Конусная/конусная |
KS B 0222 |
KS |
Kats - Корейское агентство по технологиям и стандартам |
|
NPSC (американский внутренний) |
NPSC |
Внутренний |
60 ° |
Конусная/параллель |
ANSI B1.20.1-1983 |
Анси |
ANSI - Американский национальный институт стандартов |
|
|
|
|
|
|
GB/T 12716-2002M |
ГБ |
SAC - Управление стандартизацией Китая |
|
NPT (американский конус) |
Npt |
Внутренний/внешний |
60 ° |
Конусная/конусная |
ANSI B1.20.1-1983 |
Анси |
ANSI - Американский национальный институт стандартов |
|
|
|
|
|
|
GB/T 12716-2002M |
ГБ |
SAC - Управление стандартизацией Китая |
|
Метрическая нить |
M |
Внутренний/внешний |
60 ° |
Параллельно/параллель |
ISO 261-1998 |
Iso |
ISO - Международная организация по стандартизации |
|
|
|
|
|
|
ГБ/т 1193-2003 |
ГБ |
SAC - Управление стандартизацией Китая |
