Электромагнитный клапан VF5000, 5/2-ходовой, 5/3-ходовой — с прямым трубопроводом. Отверстие золотника специально обработано для минимизации трения, снижения пускового давления и продления срока службы. Благодаря большому размеру порта клапан обеспечивает более высокий поток воздуха, что делает его идеальным для работы с несколькими приводами или цилиндрами среднего и большого размера. Размер порта серии VF5000 составляет 3/8.
Его модульная структура поддерживает установку коллектора, обеспечивая централизованную подачу воздуха и упрощая прокладку трубопроводов. Электромагнитные клапаны серий DS/VF 3000 и 5000, предназначенные для пневматических систем с высоким расходом, обычно применяются в промышленном оборудовании и автоматизированных производственных линиях.
·Высокий поток
·Трубопроводы / Модульные / Компактные
· Долговечность промышленного уровня
|
Код заказа |
||||||
|
ВФ5 |
130 |
_ |
4 |
G |
B |
02 |
|
Модель |

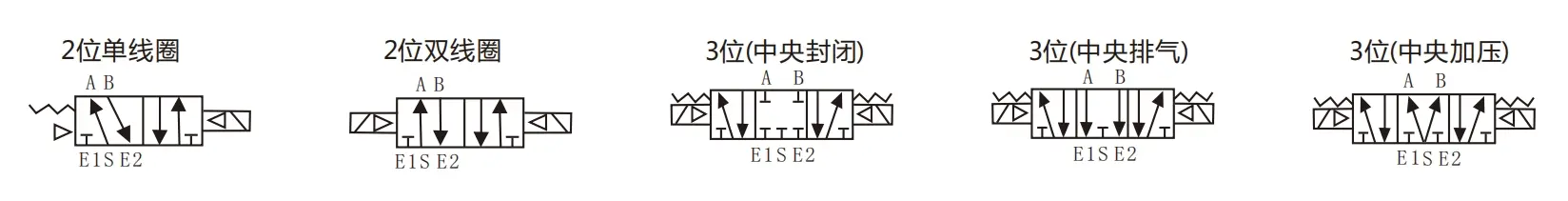

тип клапана |
|
Напряжение |
тип линии |
Манул |
размер порта |
|
Электромагнитный клапан VF5000 |
130: одиночный соленоид, 5/2-ходовой |
|
3:110 В переменного тока |
G: тип линии |
|
02:PT3/8 |
|
|
230: клапан с двойным соленоидом, 5/2 пути. |
|
4:220 В переменного тока |
Д: Тип Дин |
|
|
|
|
330C: двойной электромагнитный клапан5/3-ходовой с закрытым центром |
|
5:24 В постоянного тока |
ДЗ:ДЗ со светом |
|
|
|
|
430E: двойной электромагнитный клапан, 5/3-ходовой выхлопной центр |
|
6:12 В постоянного тока |
|
|
|
|
|
530P: двойной электромагнитный клапан, 5/3-ходовой центр давления |
|
|
|
|
|
|
Общие характеристики |
|
|
Рабочая среда |
Воздух |
|
Температура пробуждения |
0-50℃ |
|
Смазка |
Незачем |
|
Ручное управление |
Тип отвертки с фиксатором |
|
Устойчивость к ударам/вибрации |
30G/5G (8,3–2000 Гц) |
|
Корпус |
Пыленепроницаемый |
|
Модель |
позиция |
катушка |
кгс/см² (МПа) |
Время ответа (РС) |
Макс. Рабочая частота |
размер порта |
Эффективная площадь поперечного сечения, мм²(CV) |
кгс |
|

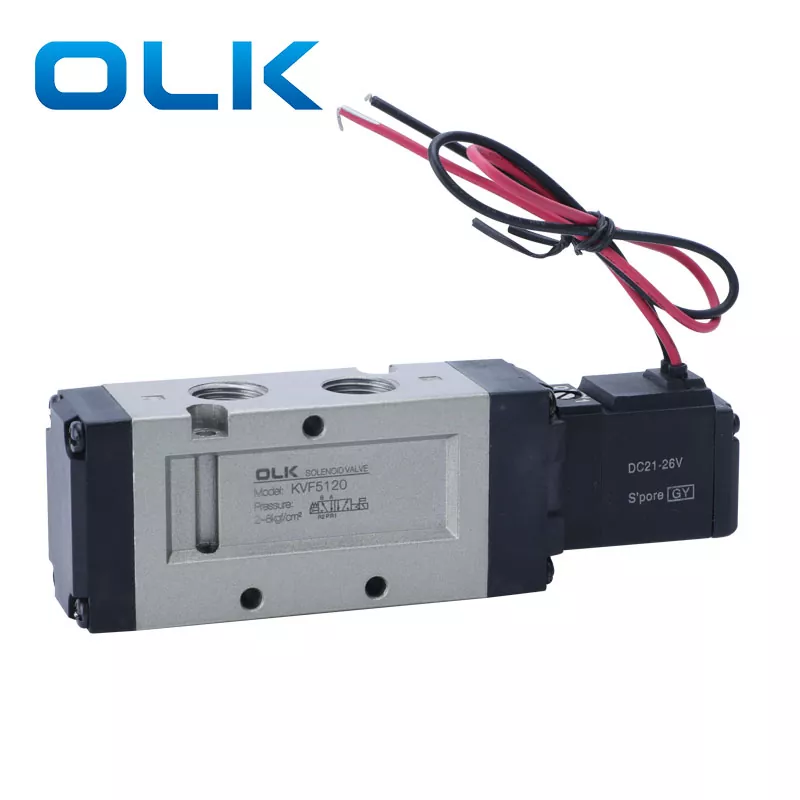

VF5120-□△B-02 |
2 позиция |
одиночное действие |
1,5～9(0,15～0,8) |
≤30 мс |
5 |
ПТ3/8 |
45(2,5) |
0.38 |
|

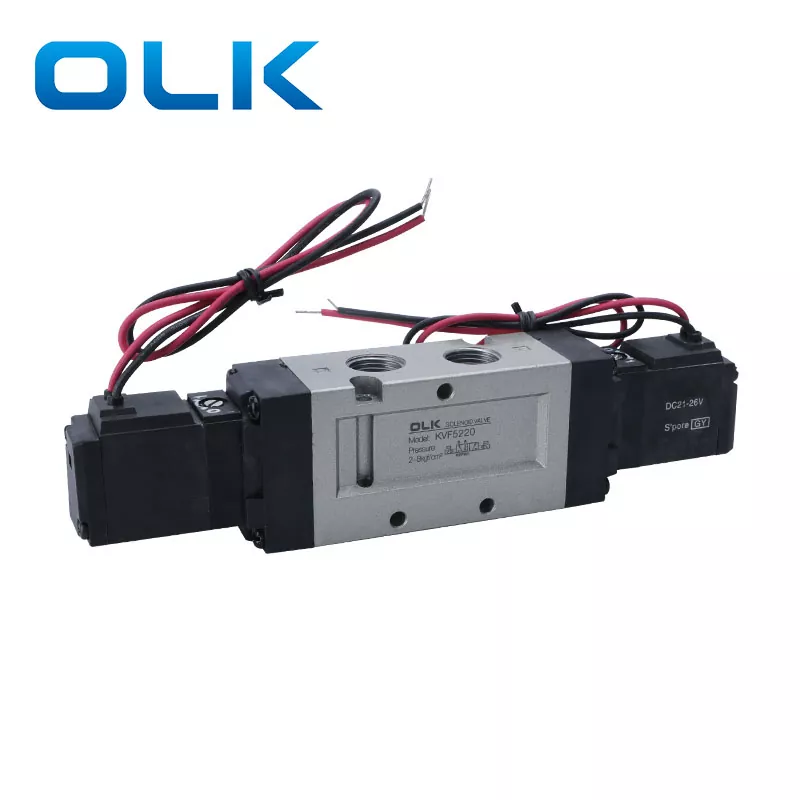

VF5220-□△B-02 |
2 позиция |
двойное действие |
1~9(0,1~0,9) |
≤30 мс |
5 |
ПТ3/8 |
45(2,5) |
0.45 |
|
VF5320-□△B-02 |
3 позиция |
двойной электромагнит vlave5/3way с закрытым центром |
1~9(0,1~0,9) |
≤50 мс |
3 |
ПТ3/8 |
36(2) |
0.53 |
|

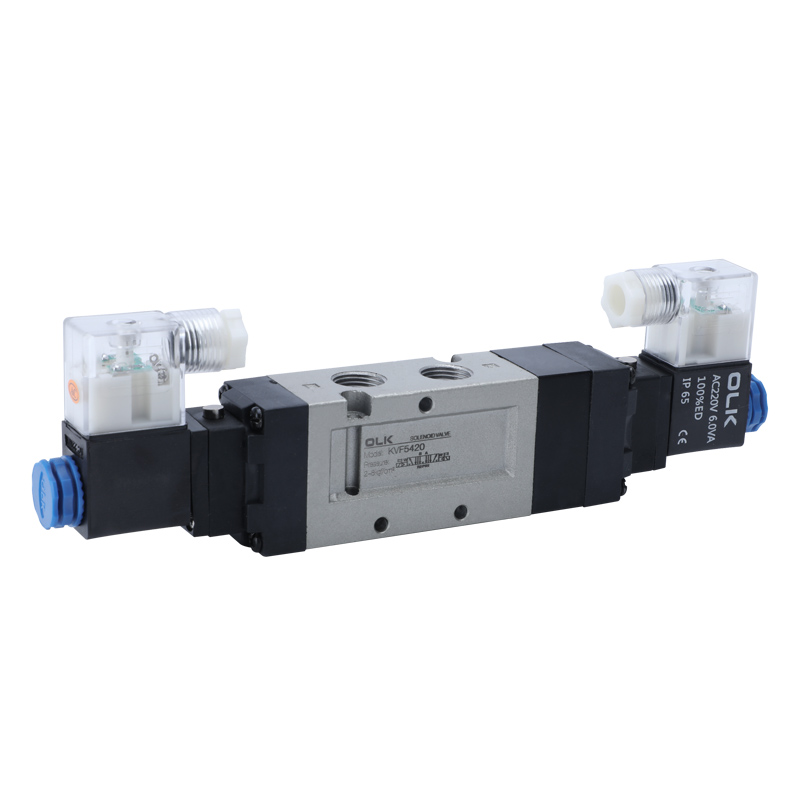

VF5420-□△B-02 |
3 позиция |
центр выхлопных газов с двойным соленоидом vlave5/3way |
1~9(0,1~0,9) |
≤50 мс |
3 |
ПТ3/8 |
41,4(2,3) |
0.53 |
|

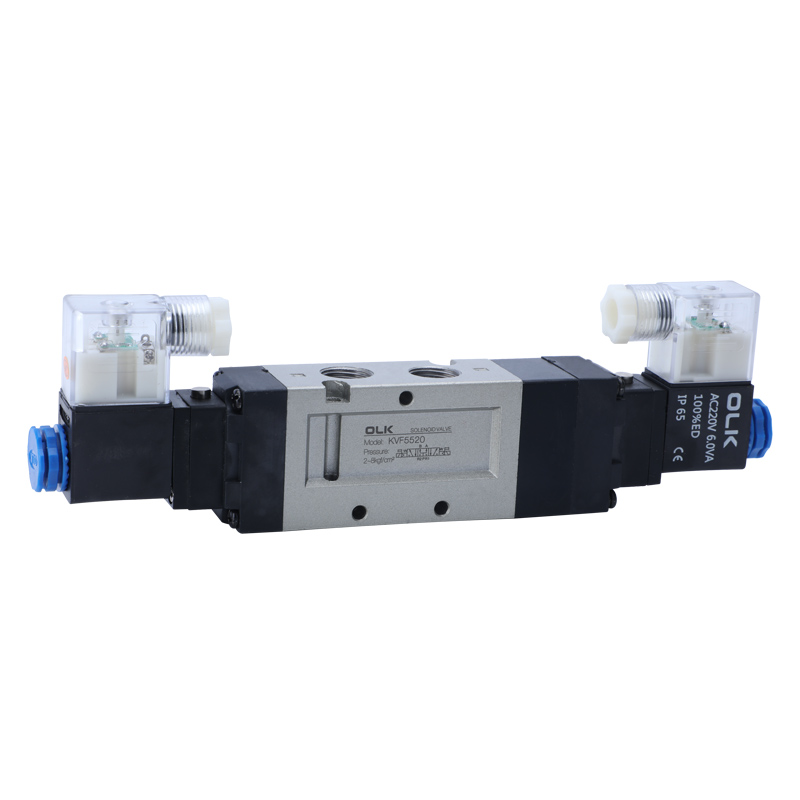

VF5520-□△B-02 |
3 позиция |
двойной электромагнитный клапан 5/3-ходовой центр давления |
1~9(0,1~0,9) |
≤50 мс |
3 |
ПТ3/8 |
36(2) |
0.53 |
Какую модель может заменить DS3000/VF3000?
DS3000 может заменить TPC в Корее с той же функцией, а VF 3000 может заменить SMC в Японии с той же функцией.
Каков диаметр сопла 5-ходового электромагнитного клапана DS5000/VF5000?
DS5000/VF5000 Резьбовое отверстие PT3/8.
