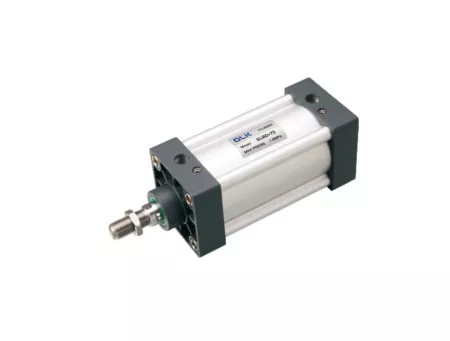

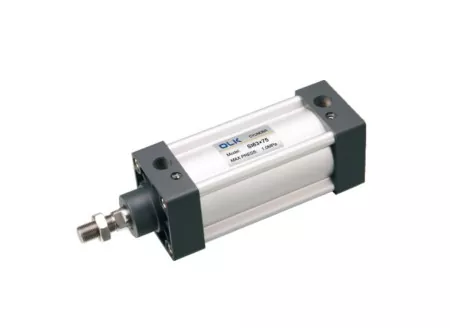

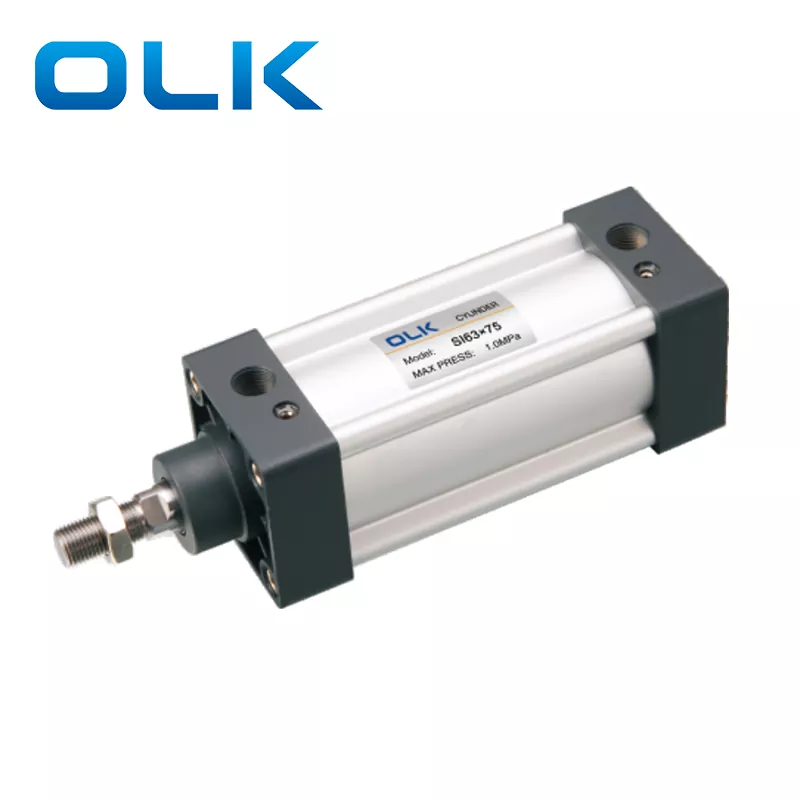

Стандартные пневматические цилиндры серии SI ISO15552 доступны в трех типах: стандартный двойного действия, двухштоковый двойного действия SID и двухштоковый двойного действия SIJ с регулируемым ходом. Они соответствуют стандарту ISO 15552, что означает, что их установочные размеры превышаютПневмоцилиндры СУтого же размера. Фиксированные аксессуары не являются взаимозаменяемыми и совместимы только со спецификациями ISO 15552 (ранее ISO 6431).
1.IS015552(оригинал IS06431) стандартный пневматический цилиндр;
2. Поршневое уплотнение состоит из 2 односторонних уплотнений Y-образной формы, которые имеют функцию компенсации, длительный срок службы и низкое пусковое давление,
3. Алюминиевая труба 米-образной формы без тяги обладает хорошей коррозионной стойкостью;
4. Регулировка буфера цилиндра плавная и устойчивая:
5. Цилиндры и аксессуары для установки с некоторыми характеристиками не являются обязательными.

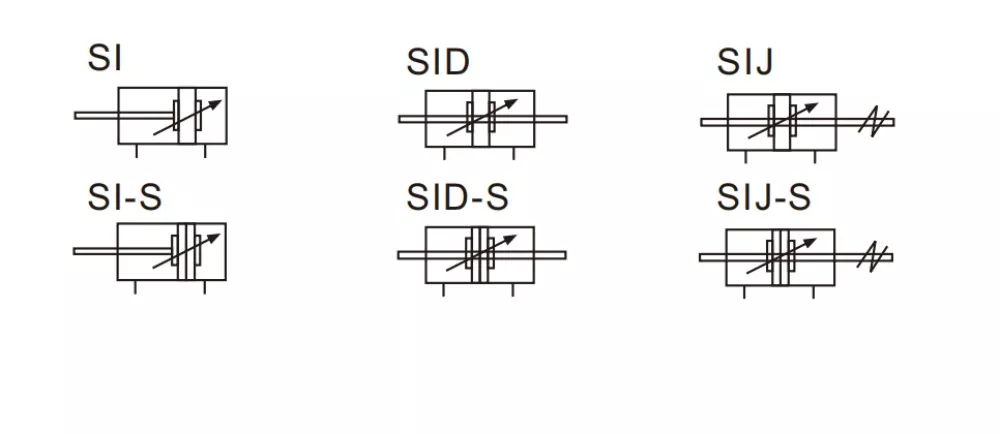

Стандартный символ пневматического цилиндра серии SI ISO15552:
|
Код заказа |
|
|||||||||
|
И |
160 |
|
Х |
50 |
|
|
S |
|
|
|
|
SID |
160 |
|
Х |
50 |
|
|
S |
|
|
|
|
СКАЗАТЬ |
160 |
|
Х |
50 |
-- |
20 |
S |
|
|
|
|
Модель |
Размер отверстия |
Материал стержня |
|
гладить |
|
Регулируемый ход |
Магнит |
Тип крепления |
Уплотнительный материал |
Тип темы |
|
SI: тип двойного действия |
|
Заготовка: среднеуглеродистая сталь. |
|
|
|
10:10 мм |
Пустой: без магнита |
|
Пустой: ТПУ |
Пустой: PT (55°) |
|
SID: тип двойного стержня |
|
А: СУС420ДЖ2 |
|
|
|
20:20 мм |
Размер отверстия (мм) |
Х: Витон |
G:G（55°） |
|
|
SIJ: регулируемый тип хода |
|
Б: СУС304 |
|
|
|
30:30 мм |
|
Н: НБР |
Т: ДНЯО (60°) |
|
|
Размер отверстия (мм) |
32 |
40 |
50 |
63 |
80 |
100 |
125 |
160 |
200 |
|
|
Режим действия |
Двойное действие |
|||||||||
|
Рабочая среда |
Очищенный воздух |
|||||||||
|

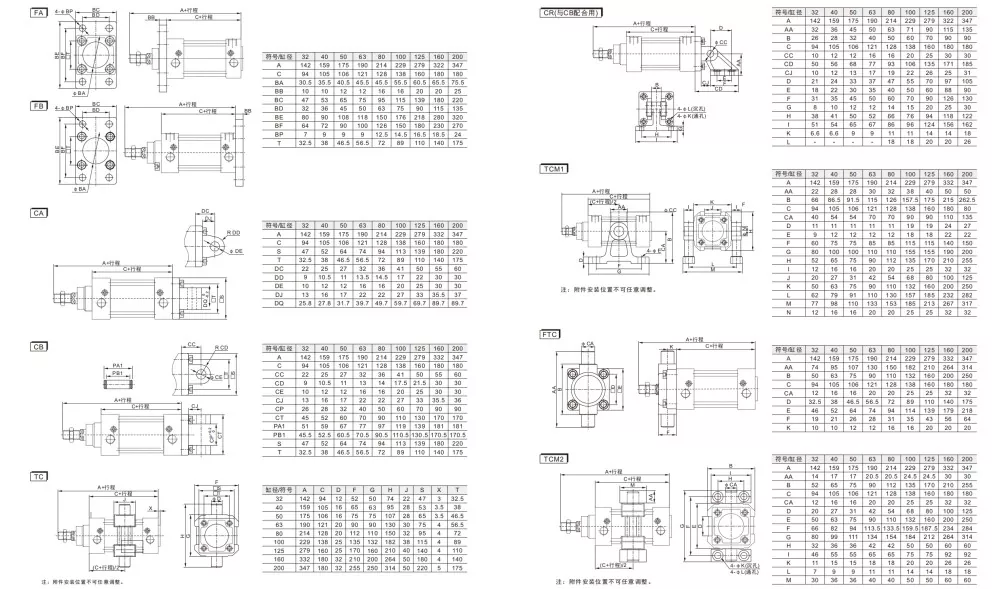

Фиксированная форма |
И |
FA FB CA CB CR LB TC FTC TCM1 TCM2 |
||||||||
|
SID |
FA LB TC FTC TCM1 TCM2 |
|||||||||
|
СКАЗАТЬ |
||||||||||
|
Рабочее давление |
0,1–1,0 МПа (14–145 фунтов на квадратный дюйм) |
|||||||||
|
Доказательство Давление |
1,5 МПа (215 фунтов на квадратный дюйм) |
|||||||||
|
Диапазон рабочих температур |
'-20-80℃ |
|||||||||
|
Использовать диапазон скоростей |
30-800 |
30-500 |
||||||||
|
Рабочая среда |
Регулируемый буфер |
|||||||||
|
Расстояние буферизации (мм) |
27 |
30 |
36 |
40 |
50 |
|||||
|
Размер порта |
ПТ1/8 |
ПТ1/4 |
ПТ3/8 |
ПТ1/2 |
ПТ3/4 |
|||||
Пневматические цилиндры SI и SU: основные различия и сравнение характеристик
|
Модель: |
Они есть
|
И
|
|
Стандартный |
Цилиндр серии SU : JIS / AirTac |
Цилиндр серии SI: ISO1552 (ISO6431) |
|
Применяемые страны/регионы |
В основном используется в азиатском оборудовании (особенно в системном оборудовании Тайваня и Японии) |
В основном используется в европейском и американском оборудовании, автоматизированных производственных линиях. |
|
установочный размер |
Компактный |
Больше |
|
Размер отверстия |
32-400 |
32-200 |
|
Фиксированные аксессуары |
Аксессуары совместимы ссерия SC пневматическая |
Серия ISO6431 (Национальный комитет Демократической партии, SI, SAI, SE) Увеличение внутренних ссылок на продукты |
|
Внутренние структурные различия (невидимые снаружи) |
Размеры торцевой крышки (положение монтажных отверстий, размер головки блока цилиндров, размер хвостовой части цилиндра) Длина резьбы штока поршня Структура внутренней канавки профиля цилиндра Различия между монтажными отверстиями европейского и японского стандартов Размеры торцевой крышки (положение монтажных отверстий, размер головки блока цилиндров, размер хвостовой части цилиндра)Калифорния /Кронштейны для ног CB,FA-фланцы,ТК-М, шарнирные головки) не совместимы |
|
Какой марки можно заменить баллоны SI?
Цилиндры SI могут заменить цилиндры серии SI компании AIRTAC. Однако обратите внимание, что AIRTAC прекратила выпуск серии SI. Их новая модель на замену называется пневматическим цилиндром серии SAI, который имеет ту же функцию и те же монтажные размеры.
Каковы различия между новой серией SAI и стандартным пневмоцилиндром старой серии SI?
Новые цилиндры SAI имеют внешние канавки для установки датчиков, что делает установку датчика быстрой и удобной.
Какой тип цилиндра SI?
SI — стандартный пневмоцилиндр.
