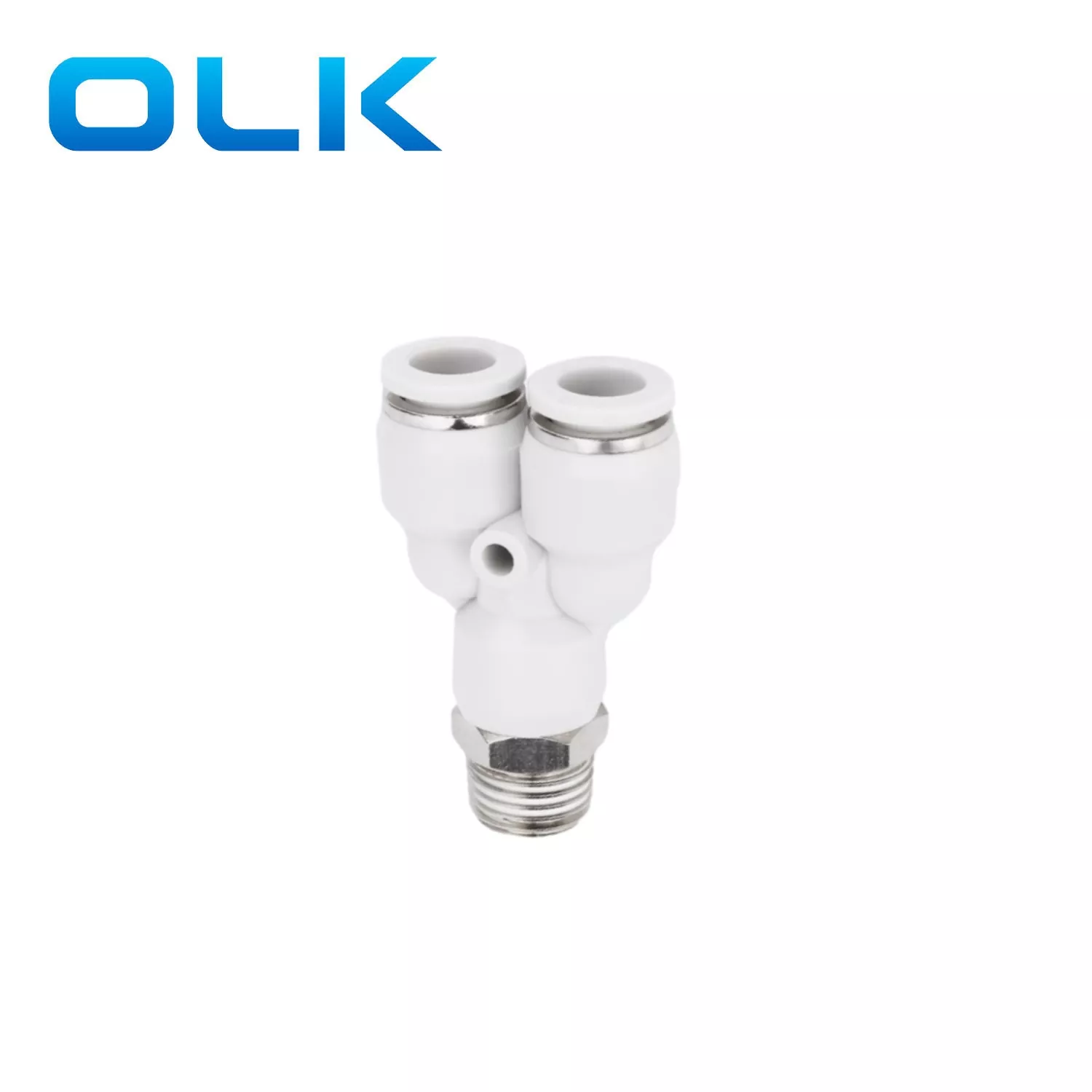

Трубный фитинг типа PX Y

Код заказа

ПХ

8

--

01

Модель

Размер трубки (метрический)

Тип резьбы (прямая трубная резьба 55°)

Фитинг серии PX

4:4 мм

01:G1/8

6:6 мм

02:G1/4

8:8 мм

03:G3/8

10:10 мм

04:G1/2

12:12 мм

14:14 мм

16:16 мм

Жидкость

Воздух/вода(условно)/вакуум

Рабочее давление

0-1,0 МПа

Давление вакуума

-100 кПа (10 Торр)

Рабочая температура

-10-60℃

Материал

НЕЙЛОН(ПА),Полиуретан(ПУ)

Дюймовый трубный фитинг

Метрический трубный фитинг

φD

R

A

B

E

J

φд

ПХ5/32-М5

ПХ4-М5

4

М5

4.5

42.5

10

10.8

2.5

ПХ5/32-01

PX4-01

4

Р1/8

7

43

10

10.8

2.5

РХ5/32-02

PX4-02

4

Р1/4

9

44

14

10.8

3

ПХ1/4-М5

ПХ6-М5

6

М5

4.5

41.5

12

13.4

3.5

ПХ1/4-01

ПХ6-01

6

Р1/8

6.5

46

12

13.4

3.5

ПХ1/4-02

ПХ6-02

6

Р1/4

9

48.5

14

13.4

3.5

ПХ1/4-03

ПХ6-03

6

Р3/8

10

49

17

13.4

3.5

ПХ1/4-04

ПХ6-04

6

Р1/2

10

51

21

13.4

3.5

ПХ5/16-01

PX8-01

8

Р1/8

8

51

14

15.8

4

ПХ5/16-02

PX8-02

8

Р1/4

10

52.5

14

15.8

4

ПХ5/16-03

PX8-03

8

Р3/8

10

53.5

17

15.8

4

ПХ5/16-04

PX8-04

8

Р1/2

11

55

21

15.8

4

ПХ3/8-01

PX10-01

10

Р1/8

8

56.5

17

19

4

РХ3/8-02

PX10-02

10

Р1/4

10

58

17

19

4

ПХ3/8-03

PX10-03

10

Р3/8

10

58

17

19

4

ПХ3/8-04

PX10-04

10

Р1/2

11

59

21

19

4

ПХ1/2-01

PX12-01

12

Р1/8

8

62

19

21.5

4

ПХ1/2-02

PX12-02

12

Р1/4

10

70

19

21.5

4.5

ПХ1/2-03

PX12-03

12

Р3/8

10

70

19

21.5

4.5

ПХ1/2-04

PX12-04

12

Р1/2

11

65

21

21.5

4

PX16-03

16

Р3/8

11

PX16-04

16

Р1/2

12

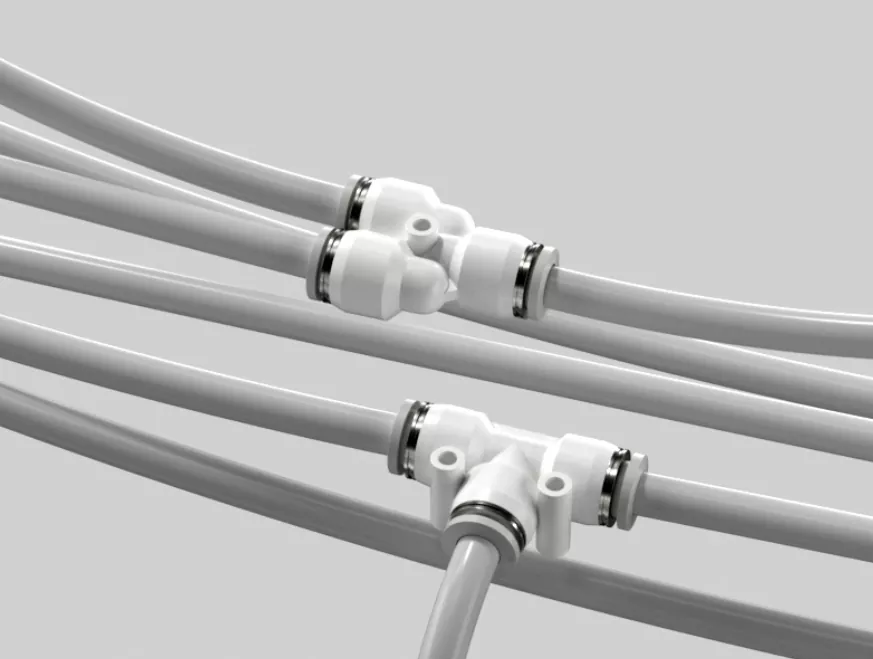

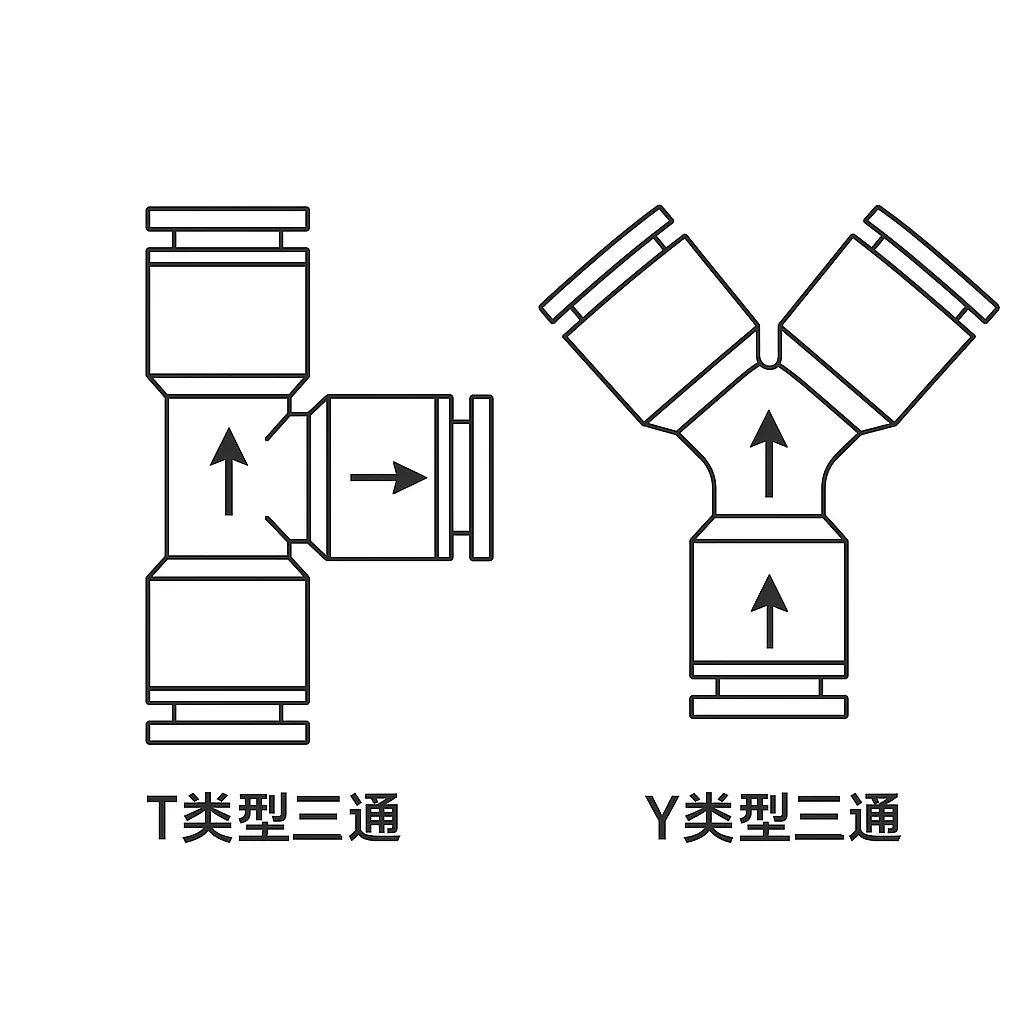

Сходства и различия между Т- и Y-образными вставными трубными фитингами:

Тройник(PB,PD)

Трехходовой пневматический фитинг типа Т-образной конструкции пересекается под углом 90 °.

Y-образный фитинг (PX)

Трехсторонняя установка, похожая на Y-образную структуру, и плавное направление потока, более подходящее для потока воздуха.

По сравнению с Т-образным пневматическим фитингом, Y-образный фитинг с воздушным соединителем обеспечивает более плавный поток воздуха и имеет меньшее сопротивление.
