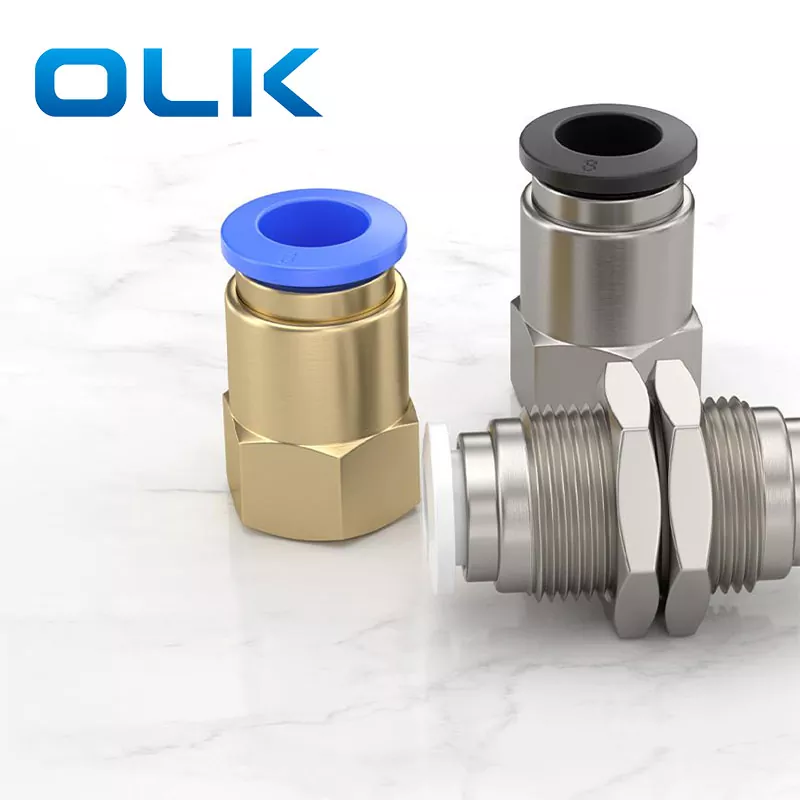

Как профессиональный производитель, OLK хотела бы предоставить вам прямой вставной трубный фитинг PCF с внутренней резьбой. И OLK предложит вам лучшее послепродажное обслуживание и своевременную доставку.

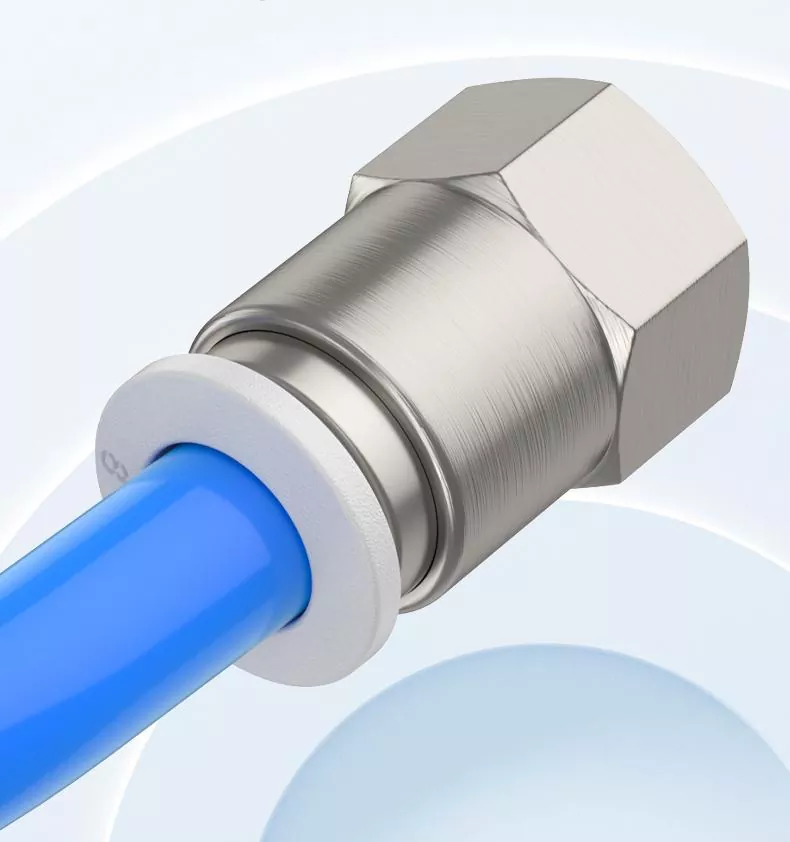

Трубный фитинг с прямой вставкой PCF с внутренней резьбой и прямой вставной трубный фитинг с наружной резьбой PC относятся к базовому типу вставного фитинга. Но PCF имеет прямую внутреннюю резьбу R. Внутренняя резьба используется для соединения компонентов с внешней резьбой, а конец вставной трубы соединяется со шлангом. Оба поддерживают несколько стандартов резьбы, что делает вставку и извлечение шланга удобным. Изделие имеет внутреннюю резьбу, а форма фитинга PCF с внутренней прямой вставкой может быть короче и устанавливаться более компактно.
Код заказа
ПКФ
8
--
01
Модель
Размер трубки (метрический)
Тип резьбы (прямая трубная резьба 55°)
Фитинг серии PCF
4:4 мм
01:G1/8
6:6 мм
02:G1/4
8:8 мм
03:G3/8
10:10 мм
04:G1/2
12:12 мм
14:14 мм
16:16 мм
PCF Женский прямой вставной трубный фитинг Общие основные параметры
Жидкость
Воздух/вода(условно)/вакуум
Рабочее давление
0-1,0 МПа
Давление вакуума
-100 кПа (10 Торр)
Рабочая температура
-10-60℃
Материал
НЕЙЛОН(ПА),Полиуретан(ПУ)

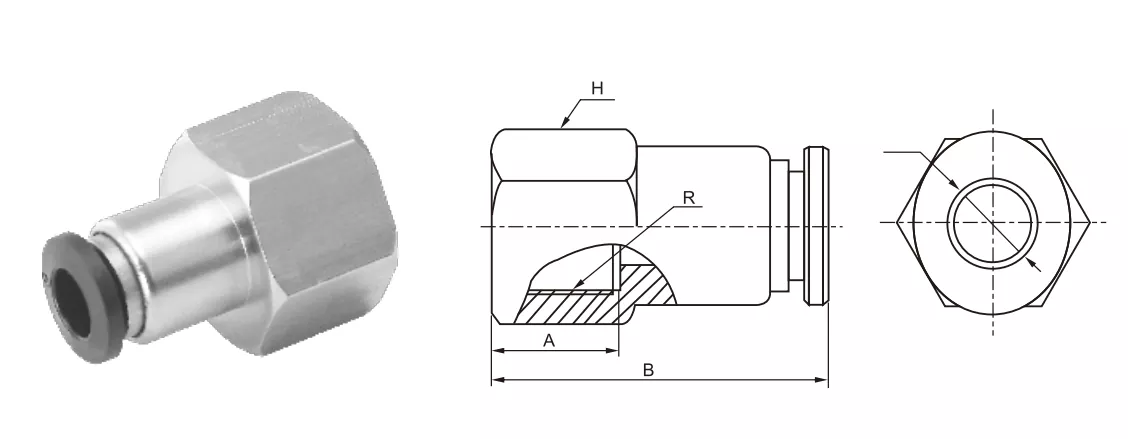

PCF, прямой вставной трубный фитинг с внутренней резьбой, параметры контурных размеров
Дюймовый трубный фитинг
Метрический трубный фитинг
φD
R
A
B
H
ПКФ5/32-М5
ПКФ4-М5
4
М5
6.5
24.4
10
ПКФ5/32-01
ПКФ4-01
4
Р1/8
9
26.6
10
ПКФ5/32-02
ПКФ4-02
4
Р1/4
11
28.8
15
ПКФ1/4-М5
ПКФ6-М5
6
М5
6.5
24
12
ПКФ1/4-01
ПКФ6-01
6
Р1/8
9
28
12
ПКФ1/4-02
ПКФ6-02
6
Р1/4
11
30
15
ПКФ1/4-03
ПКФ6-03
6
Р3/8
12
30.5
19
ПКФ1/4-04
ПКФ6-04
6
Р1/2
12.5
31.5
24
ПКФ5/16-01
ПКФ8-01
8
Р1/8
9
28.5
14
ПКФ5/16-02
PCF8-02
8
Р1/4
11
30.5
15
ПКФ5/16-03
PCF8-03
8
Р3/8
12
31
19
ПКФ5/16-04
PCF8-04
8
Р1/2
12.5
32.5
24
ПКФ3/8-01
ПКФ10-01
10
Р1/8
9
32.4
17
ПКФ3/8-02
ПКФ10-02
10
Р1/4
11
34
17
ПКФ3/8-03
ПКФ10-03
10
Р3/8
12
34
19
ПКФ3/8-04
ПКФ10-04
10
Р1/2
12.5
35
24
ПКФ1/2-01
ПКФ12-01
12
Р1/8
9
35
19
ПКФ1/2-02
ПКФ12-02
12
Р1/4
11
35
19
ПКФ1/2-03
ПКФ12-03
12
Р3/8
12
35
19
ПКФ1/2-04
ПКФ12-04
12
Р1/2
12.5
36.5
24
ПКФ16-03
16
Р3/8
16.5
46.4
24
ПКФ16-04
16
Р1/2
18
48.4
32
ПК
ПКФ
Тип
Разъем Push-in
Поддержка типов резьбы
BSPT/NPT/метрическая система
Нить
Мужской
Женский
Установка
Ввинтите резьбовые отверстия или концы цилиндра и другого оборудования.
Ввинтите в цилиндр с внешней резьбой или в соединение.
Приложение
Самая распространенная универсальная модель, предпочтительнее оснащенная внутренней резьбой.
Используется для соединения с фитингами с внешней резьбой или в ситуациях, когда требуется много места.
Устанавливается на цилиндр или корпус клапана (цилиндр имеет внутреннюю резьбу), конец с резьбой соединяется с оборудованием, а шланг вставляется для использования.
Подсоедините выпуск воздуха регулирующего клапана или электромагнитного клапана (с внешней резьбой) и зафиксируйте устройство внутренней резьбой, а на другом конце вставьте шланг.
Требует более высокой прочности фиксации или более высоких требований к уплотнению, часто используется в сочетании с герметиком для резьбы или уплотнительным кольцом.
Из-за ограниченного пространства для соединения можно использовать только внутреннюю резьбу. Может уменьшить общую длину сустава
Часто задаваемые вопросы:
Для каких пневматических применений подходит прямой вставной трубный фитинг PCF с внутренней резьбой?
Это должно быть внешнее резьбовое соединение для принадлежностей, требующее большого пространства.
На что следует обратить внимание при использовании соединителя PCF?
