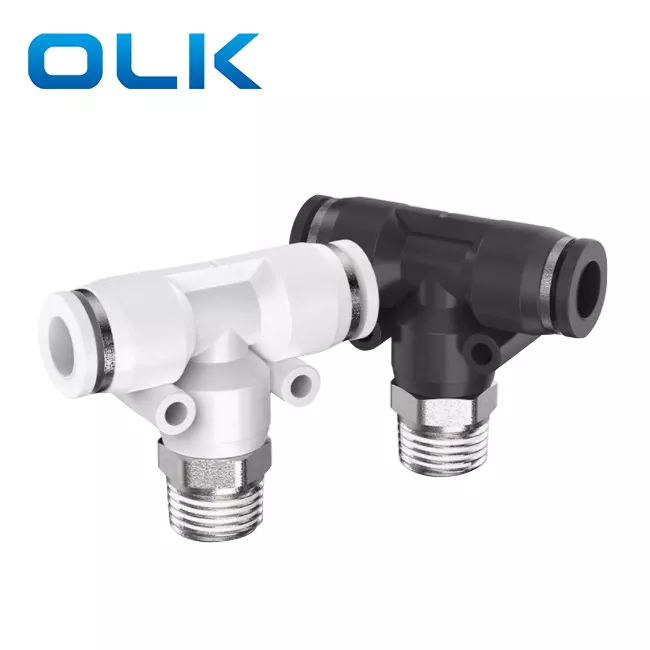

Тройник с ответвлением PB, вставной трубный фитинг

Код заказа

ПБ

8

--

01

Модель

Размер трубки (метрический)

Тип резьбы (прямая трубная резьба 55°)

Фитинг серии PB

4:4 мм

01:G1/8

6:6 мм

02:G1/4

8:8 мм

03:G3/8

10:10 мм

04:G1/2

12:12 мм

14:14 мм

16:16 мм

Жидкость

Воздух/вода(условно)/вакуум

Рабочее давление

0-1,0 МПа

Давление вакуума

-100 кПа (10 Торр)

Рабочая температура

-10-60℃

Материал

НЕЙЛОН(ПА),Полиуретан(ПУ)

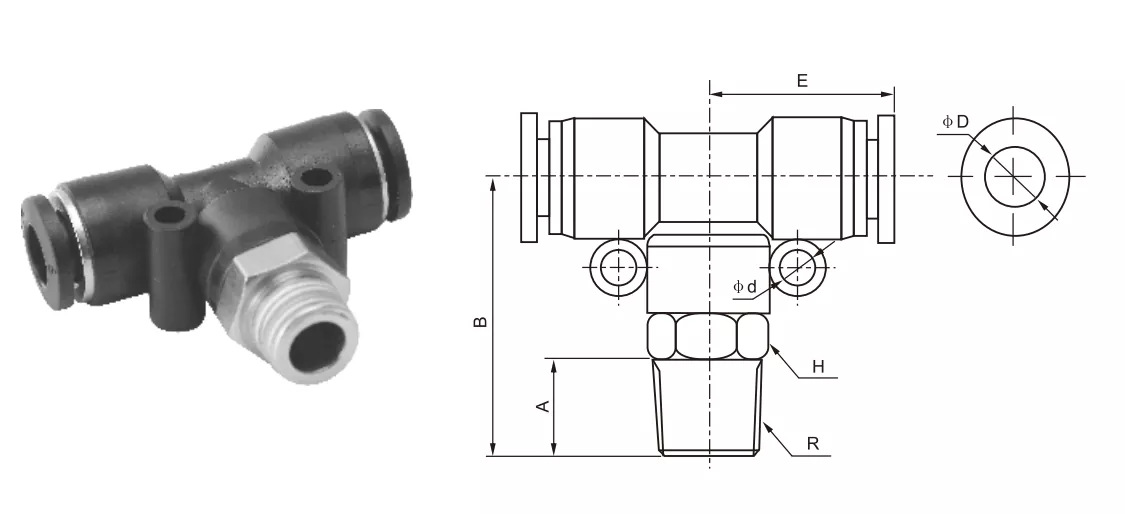

Дюймовый трубный фитинг

Метрический трубный фитинг

φD

R

A

B

E

Н2

φд

ПБ5/32-М5

ПБ4-М5

4

М5

4.5

25.4

18.6

10

/

ПБ5/32-01

ПБ4-01

4

Р1/8

7

25.4

18.6

10

/

ПБ5/32-02

ПБ4-02

4

Р1/4

9

27.8

18.6

14

/

ПБ1/4-М5

ПБ6-М5

6

М5

4.5

26.8

20.8

12

3.5

ПБ1/4-01

ПБ6-01

6

Р1/8

6.5

37.6

20.8

12

3.5

ПБ1/4-02

ПБ6-02

6

Р1/4

9

30

20.8

14

3.5

ПБ1/4-03

ПБ6-03

6

Р3/8

10

30.6

20.8

17

3.5

ПБ1/4-04

ПБ6-04

6

Р1/2

10

32.5

20.8

21

3.5

ПБ5/16-01

ПБ8-01

8

Р1/8

8

31.5

22.9

14

4.5

ПБ5/16-02

ПБ8-02

8

Р1/4

10

33

22.9

14

4.5

ПБ5/16-03

ПБ8-03

8

Р3/8

10

33.6

22.9

17

4.5

ПБ5/16-04

ПБ8-04

8

Р1/2

11

35

22.9

21

4.5

ПБ3/8-01

ПБ10-01

10

Р1/8

8

37

27.8

17

4

ПБ3/8-02

ПБ10-02

10

Р1/4

10

38

27.8

17

4

ПБ3/8-03

ПБ10-03

10

Р3/8

10

38

27.8

17

4.5

ПБ3/8-04

ПБ10-04

10

Р1/2

11

39

27.8

21

4.5

ПБ1/2-01

ПБ12-01

12

Р1/8

8

37.5

29.5

19

5

ПБ1/2-02

ПБ12-02

12

Р1/4

10

40

29.5

19

5

ПБ1/2-03

ПБ12-03

12

Р3/8

10

40

29.5

19

5

ПБ1/2-04

ПБ12-04

12

Р1/2

11

41

29.5

21

5

ПБ14-03

16

Р3/8

11

46.3

34.5

24

4

ПБ14-04

16

Р1/2

12

47.3

34.5

27

4

Имя/тип

Описание структуры интерфейса

Футболка для бега (PD)

Основной поток воздуха прямой, а ветви выводятся вертикально.

Тройник ответвления (ПБ)

Два интерфейса подключаются под прямым углом, один на ответвлении «Т».

Равный тройник

Три порта одинакового размера
