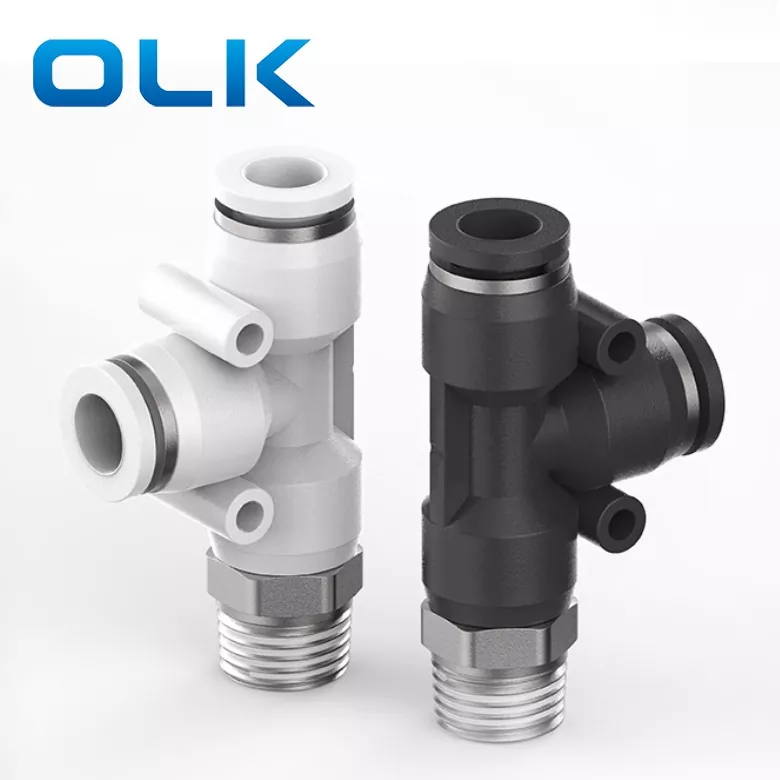

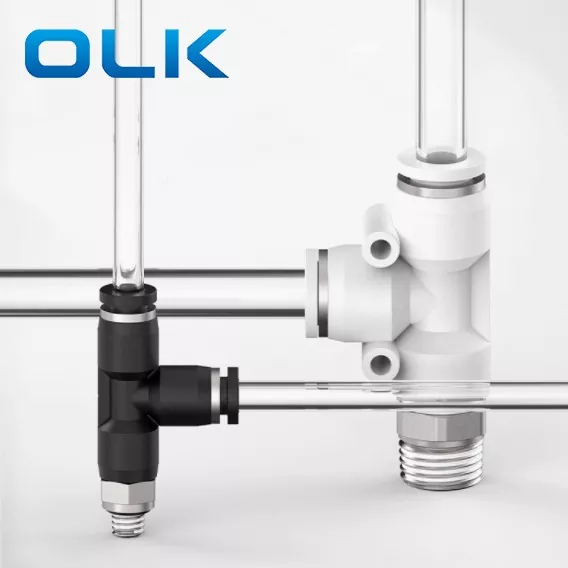

Black,White,BlueТрубный фитинг PD Run Tee представляет собой трехходовой вставной фитинг Y-образного типа, предназначенный для разделения одного источника воздуха на два выхода. Он идеально подходит для систем, требующих пневматического соединения «один в два».
Основные характеристики фитинга PD: Y-образная конструкция для эффективного распределения воздуха; Концы, соединяемые нажатием, для легкой установки; Гибкая прокладка для разнонаправленных трубок.
|
Код заказа |
|||
|
ПД |
8 |
-- |
01 |
|
Модель |
Размер трубки (метрический) |
|
Тип резьбы (прямая трубная резьба 55°) |
|
Фитинг серии PD |
4:4 мм |
|
01:G1/8 |
|
|
6:6 мм |
|
02:G1/4 |
|
|
8:8 мм |
|
03:G3/8 |
|
|
10:10 мм |
|
04:G1/2 |
|
|
12:12 мм |
|
|
|
|
14:14 мм |
|
|
|
|
16:16 мм |
|
|
|
Жидкость |
Воздух/вода(условно)/вакуум |
|
Рабочее давление |
0-1,0 МПа |
|
Давление вакуума |
-100 кПа (10 Торр) |
|
Рабочая температура |
-10-60℃ |
|
Материал |
НЕЙЛОН(ПА),Полиуретан(ПУ) |
|
Дюймовый трубный фитинг |
Метрический трубный фитинг |

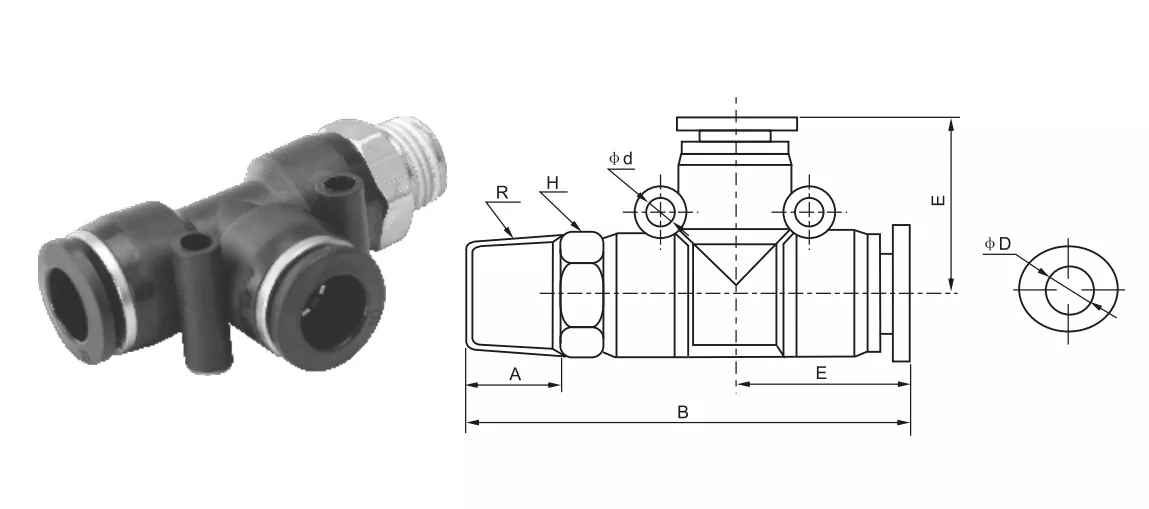

φD |
R |
A |
B |
E |
H |
φд |
|
ПД5/32-М5 |
ПД4-М5 |
4 |
М5 |
4.5 |
44 |
18.4 |
10 |
/ |
|
ПД5/32-01 |
ПД4-01 |
4 |
Р1/8 |
7 |
44 |
18.4 |
10 |
/ |
|
ПД5/32-02 |
ПД4-02 |
4 |
Р1/4 |
9 |
47.5 |
18.4 |
14 |
/ |
|
ПД1/4-М5 |
ПД6-М5 |
6 |
М5 |
4.5 |
47 |
20.8 |
12 |
3.5 |
|
ПД1/4-01 |
ПД6-01 |
6 |
Р1/8 |
7 |
48.5 |
20.8 |
12 |
3.5 |
|
ПД1/4-02 |
ПД6-02 |
6 |
Р1/4 |
9 |
51 |
20.8 |
14 |
3.5 |
|
ПД1/4-03 |
ПД6-03 |
6 |
Р3/8 |
10 |
51.5 |
20.8 |
17 |
3.5 |
|
ПД1/4-04 |
ПД6-04 |
6 |
Р1/2 |
11 |
54 |
20.8 |
21 |
3.5 |
|
ПД5/16-01 |
ПД8-01 |
8 |
Р1/8 |
8 |
54 |
22.8 |
14 |
4.5 |
|
ПД5/16-02 |
ПД8-02 |
8 |
Р1/4 |
10 |
55.5 |
22.8 |
14 |
4.5 |
|
ПД5/16-03 |
ПД8-03 |
8 |
Р3/8 |
10 |
57 |
22.8 |
17 |
4.5 |
|
ПД5/16-04 |
ПД8-04 |
8 |
Р1/2 |
11 |
58 |
22.8 |
21 |
4.5 |
|
ПД3/8-01 |
ПД10-01 |
10 |
Р1/8 |
8 |
64.2 |
38.3 |
17 |
4.5 |
|
ПД3/8-02 |
ПД10-02 |
10 |
Р1/4 |
10 |
67 |
38.3 |
17 |
4.5 |
|
ПД3/8-03 |
ПД10-03 |
10 |
Р3/8 |
10 |
66 |
28.3 |
17 |
4.5 |
|
ПД3/8-04 |
ПД10-04 |
10 |
Р1/2 |
11 |
67 |
28.3 |
21 |
4.5 |
|
ПД1/2-01 |
ПД12-01 |
12 |
Р1/8 |
8 |
67 |
29.6 |
19 |
5 |
|
ПД1/2-02 |
ПД12-02 |
12 |
Р1/4 |
10 |
68.8 |
29.6 |
19 |
5 |
|
ПД1/2-03 |
ПД12-03 |
12 |
Р3/8 |
10 |
68.8 |
29.6 |
19 |
5 |
|
ПД1/2-04 |
ПД12-04 |
12 |
Р1/2 |
11 |
70 |
29.6 |
21 |
5 |
|
|
ПД14-03 |
16 |
Р3/8 |
12 |
|
35 |
24 |
4 |
|
|
ПД14-04 |
16 |
Р1/2 |
15 |
85 |
35 |
24 |
4 |
|
Имя/тип |
Описание структуры интерфейса |
|
Футболка для бега (PD) |
Основной поток воздуха прямой, а ветви выводятся вертикально. |
|
Тройник ответвления (ПБ) |
Два интерфейса подключаются под прямым углом, один на ответвлении «Т». |
|
Равный тройник |
Три порта одинакового размера |
Что означает слово «RUN TEE» в соединительном фитинге?
«Тройник» означает Т-образный разъем (тройник) с тремя интерфейсами;
«Работа» относится к основному каналу (направление основного воздушного потока — прямая линия);
Таким образом, «Run Tee» означает, что основной канал проходит прямо, а ответвление вертикально выведено посередине.
