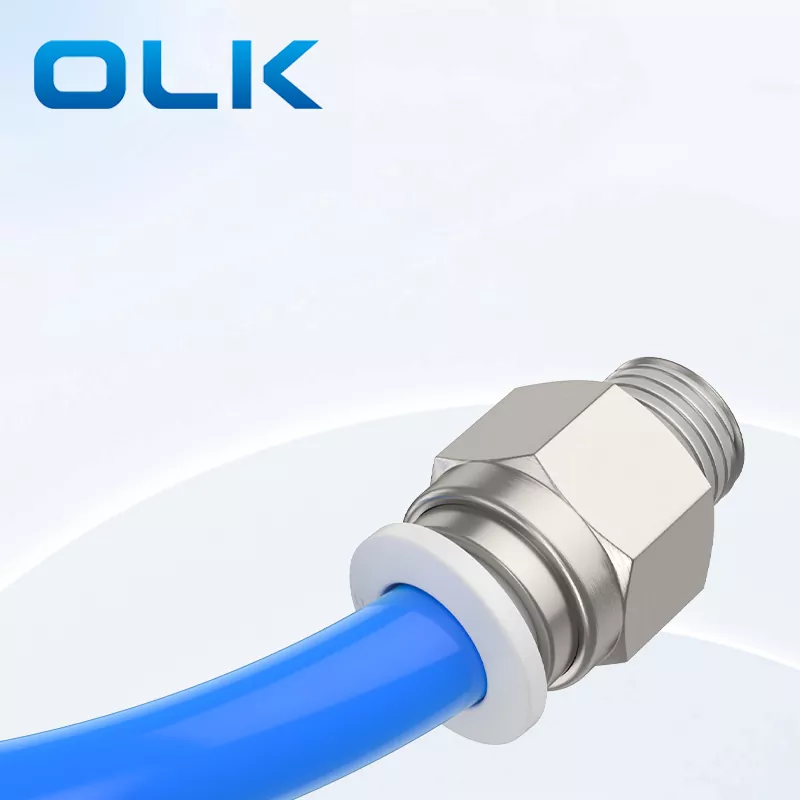

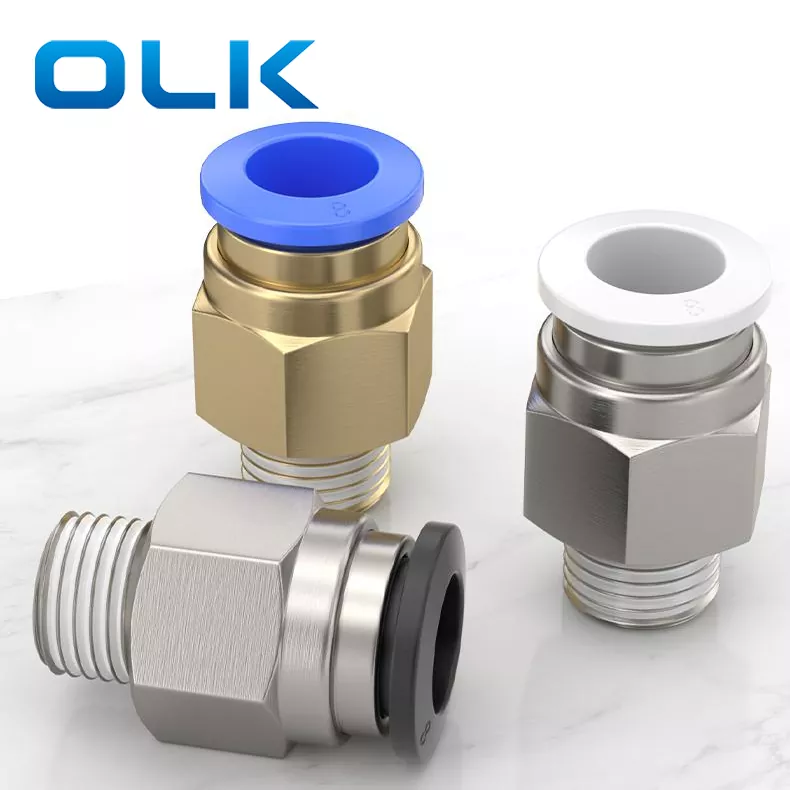

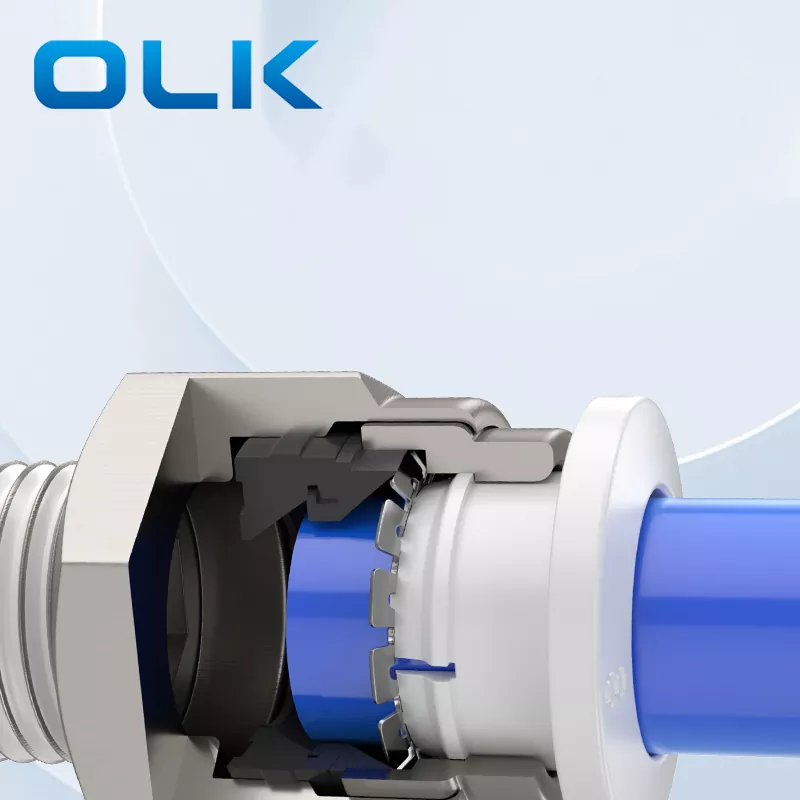

ПК с наружной резьбой, прямой вставной трубный фитинг

Код заказа

ПК

8

--

01

Модель

Размер трубки (метрический)

Тип резьбы (прямая трубная резьба 55°)

4:4 мм

01:G1/8

6:6 мм

02:G1/4

8:8 мм

03:G3/8

10:10 мм

04:G1/2

12:12 мм

14:14 мм

16:16 мм

Жидкость

Воздух/вода(условно)/вакуум

Рабочее давление

0-1,0 МПа

Давление вакуума

-100 кПа (10 Торр)

Рабочая температура

-10-60℃

Материал

НЕЙЛОН(ПА),Полиуретан(ПУ)

Дюймовый трубный фитинг

Метрический трубный фитинг

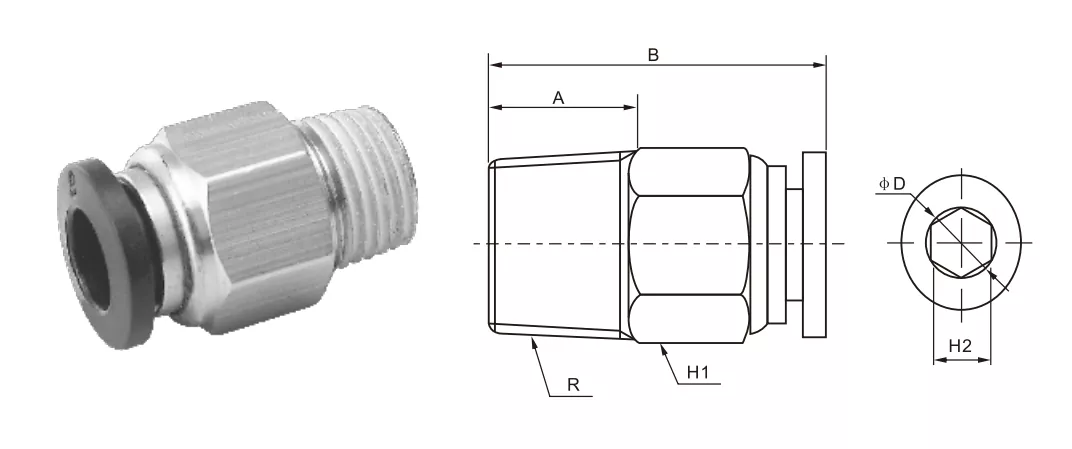

φD

R

A

B

H1

Н2

ПК5/32-М5

ПК4-М5

4

М5

4.5

21.8

10

2

ПК5/32-01

ПК4-01

4

Р1/8

6.5

20.5

10

3

ПК5/32-02

ПК4-02

4

Р1/4

9

19.5

14

3

ПК1/4-М5

ПК6-М5

6

М5

4.5

22.8

12

2

ПК1/4-01

ПК6-01

6

Р1/8

6.5

22.2

12

4

ПК1/4-02

ПК6-02

6

Р1/4

9

22.2

14

4

ПК1/4-03

ПК6-03

6

Р3/8

10

21.5

17

4

ПК1/4-04

ПК6-04

6

Р1/2

10

23

21

4

ПК5/16-01

ПК8-01

8

Р1/8

8

26.8

14

4

ПК5/16-02

ПК8-02

8

Р1/4

10

25.2

14

6

ПК5/16-03

ПК8-03

8

Р3/8

10

22.2

17

6

ПК5/16-04

ПК8-04

8

Р1/2

11

23.7

21

6

ПК3/8-01

ПК10-01

10

Р1/8

8

30.7

17

4

ПК3/8-02

ПК10-02

10

Р1/4

10

31

17

6

ПК3/8-03

ПК10-03

10

Р3/8

10

29.5

17

8

ПК3/8-04

ПК10-04

10

Р1/2

11

25.2

21

8

ПК1/2-01

ПК12-01

12

Р1/8

8

31.7

19

4

ПК1/2-02

ПК12-02

12

Р1/4

10

33.2

19

6

ПК1/2-03

ПК12-03

12

Р3/8

10

30

19

8

ПК1/2-04

ПК12-04

12

Р1/2

11

30

21

8

ПК14-03

14

Р3/8

11

38

24

6

ПК14-04

14

Р1/2

12

39

24

8

ПК16-03

16

Р3/8

13

39

24

10

ПК16-04

16

Р1/2

15

39

27

12
