5 Way 4N310-08 Пластингоноидный клапан

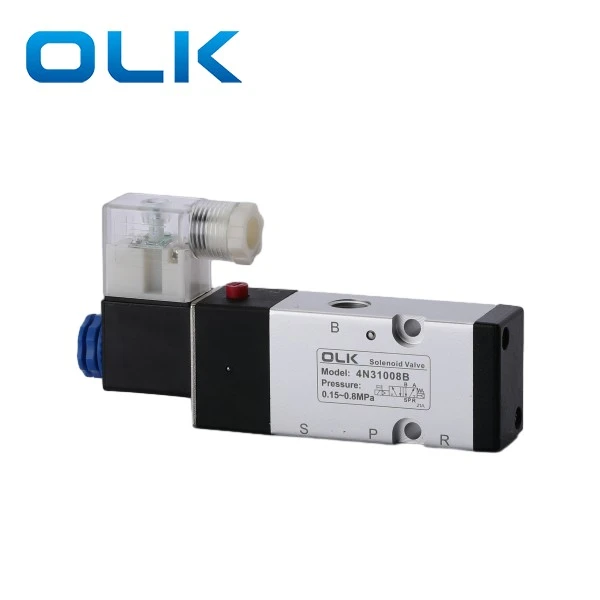

OLK 2Position 5 Way 4N310-08 Пластингоноидный клапан клапана представляет собой размер порта G1/4.4N310-08.

5 Way 4N310-08 предназначен специально для системы цилиндров, подходящей для высокочастотных сценариев переключения. И посвящена автоматическому оборудованию, такому как станки с ЧПУ и обработчики.

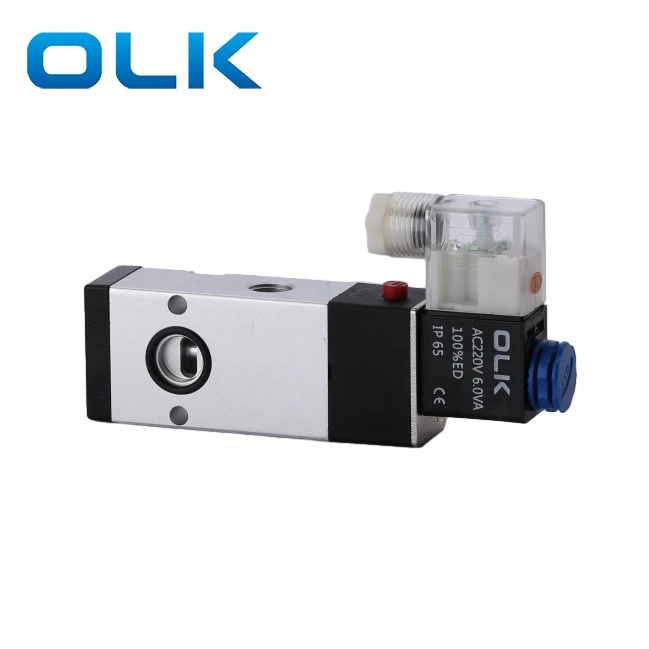

5 Way 4N310-08 Plate Sovenoid Calve Особенности продукта:

Выделенная конструкция для ножного цилиндра/зажимного цилиндра

Вентиляционное отверстие на спине, компактная структура

Необязательное напряжение: AC220V / DC24V

Обзор цилиндра для выпуска инструмента (TRC)

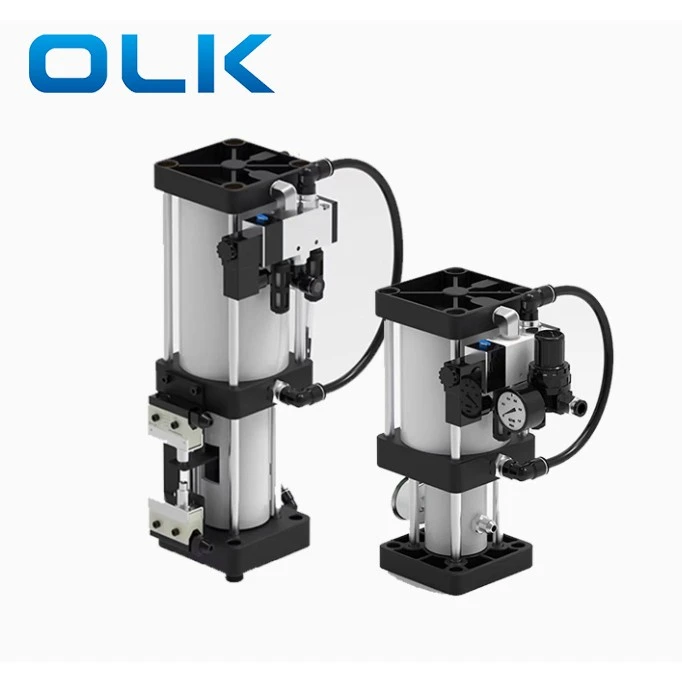

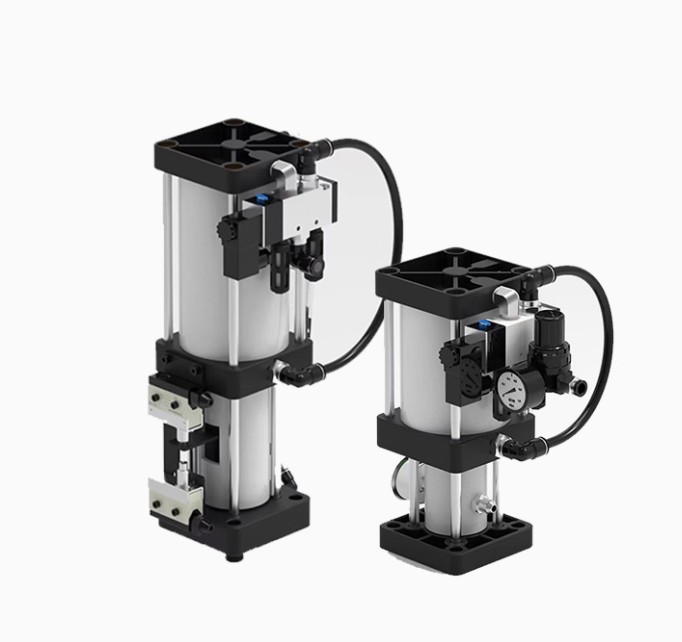

Цилиндр для выпуска инструментов специально используется для машинных шпинлей с ЧПУ для освобождения инструментов. В этом цилиндре используется принцип «передачи равного давления в жидкостях», позволяя небольшому давлению воздуха генерировать большую силу, необходимую для выпуска инструмента в шпинделе ЧПУ. Цилиндр состоит из: воздушного цилиндра, 5-цетового 2-положения 4N310 соленоидного клапана, нефтяного резервуара и микро-переключателей.

Примечания по установке цилиндра режима инструмента

Для вертикальных шпинлей почините цилиндр с помощью кронштейна и установите его вертикально над коробкой шпинделя.

Для горизонтальных шпинделей держите масляную чашку вертикальной и выше, чем корпус цилиндра.

Масляная чашка должна передать вверх, чтобы позволить воздуху сбежать из цилиндра.

Шаги установки цилиндра для выпуска инструмента

Выключите питание машины (панель и шкаф) и подачи воздуха.

Снимите крышку коробки шпинделя. Отключите воздушные трубки от соленоидного клапана.

Открутите пластиковую гайку на соленоидной катушке (не удаляйте провода, если не отмечены надлежащим образом).

Отсоедините провода от переключателей верхнего и нижнего предела (аккуратно отметьте).

Удалите старый цилиндр.

Установите новый цилиндр и исправьте его винтами.

Воссоедините провода и воздушные трубки. Убеждаться:

Верхний предельный переключатель нажимается.

Правильный переключатель нижнего предела корректируется (для машин с журналом инструментов это важно для безопасности).

После установки протестируйте с помощью инструмента. Проверьте релиз инструмента и зажим. Для машин с журналом инструментов изменение инструмента тестового инструмента.

Меры предосторожности использования цилиндров инструмента

· Цилиндр может быть установлен по вертикали или горизонтально. Для горизонтали, масляная чашка должна столкнуться с вверх.

· Поставка воздуха должен быть чистым и сухим, давление не менее 6 кг/см².

· Уровень масла в чашке: минимум 1/5, максимум 4/5.

· Проверьте напряжение соленоида 4N310 и давление воздуха во время установки.

Часто задаваемые вопросы

Для чего используется 4N310?

4N310 используется для цилиндра высвобождения инструмента.

AC VS DC Coil?

AC для домохозяйства; DC является постоянным током.

Что такое кнопка под отверстием соединения?

Он вручную переключает выхлопный порт.

Советы по установке?

Очистите трубы и соединения, чтобы не попасть в воздушную цепь.

Какой размер порта 4N310-08?

Вход, выход, выхлоп: G1/4 потока; Боковой диаметр выхлопных отверстий: 19 мм.
