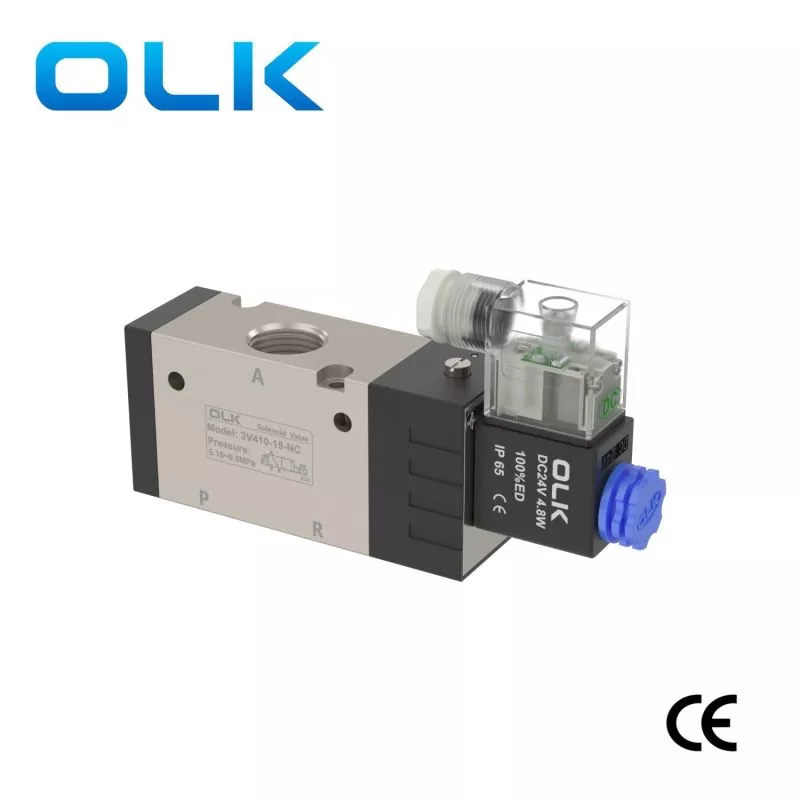

3-позиционный 2-ходовой электромагнитный клапан OLK имеет четыре модели на выбор, режим действия внутреннего пилотного типа и не требует смазки. Можно сделать резьбу PT и резьбу NPT, два типа резьбы. Уровень защиты IP65 (DIN40050) и уровень термостойкости класса B.
Трехходовой электромагнитный клапан серии 3v400 поможет вам использовать цилиндр одинарного действия в суровых рабочих условиях.
|
3В |
4 |
10 |
15 |
|
|
Модель |
Код |
тип клапана |
размер порта |
Тип действия |
|
3В: 3/2-ходовой электромагнитный клапан |
Серия 4:400 |
10: одиночный электромагнитный клапан 5/2-ходовой |
15:Г1/2 |
NC: Нормально закрытый |
|
20: двойной электромагнитный клапан 5/2-ходовой |
НЕТ: нормально открытый |
|
Модель |
3В410-15 |
3В420-15 |
|
Рабочая среда |
Воздух (фильтруется через сетчатый фильтр более 40 мкм) |
|
|
Режим действия |
Тип внутреннего пилота |
|
|
размер порта |
Вход=Выход=G1/2 |
|
|
Эффективная площадь поперечного сечения |
50 мм² (Cv=2,79) |
|
|
Позиции |
3/2 порта |
|
|
Диапазон давления |
0,15–0,8 МПа (21–114 фунтов на квадратный дюйм) |
|
|
Испытательное давление |
1,5 МПа (215 фунтов на квадратный дюйм) |
|
|
Давление пробуждения |
'5-60 ℃(23-140° F) |
|
|
Материал корпуса |
Алюминиевый сплав |
|
|
Смазка |
Незачем |
|
|
Макс.Рабочая частота |
3 раза в секунду |
|
|
Класс изоляции |
Уровень Б |
|
|
Мин.время возбуждения |
0,05 сек. |
|
|

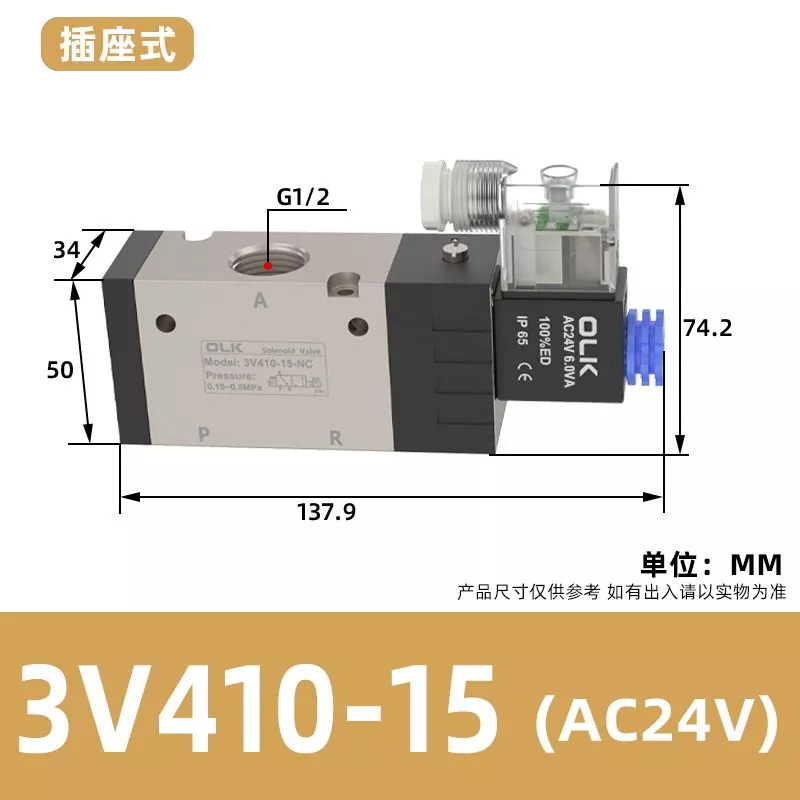

3В410-15 24В переменного тока |
3В410-15 110В переменного тока |
3В410-15 220В переменного тока |
3В410-15 220В постоянного тока |
3В410-15 24В постоянного тока |
|

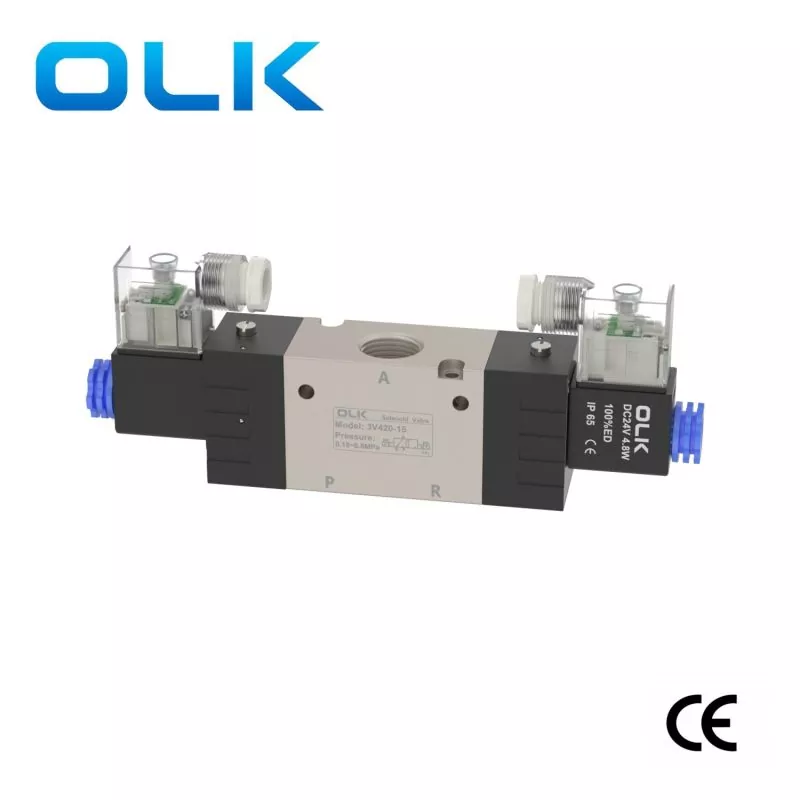

3В420-15 24 В переменного тока |
3В420-15 110В переменного тока |
3В420-15 220В переменного тока |
3В420-15220В постоянного тока |
3В420-15 24В постоянного тока |
