Brand:
OLKPosition:
2 Position 3 WayPort size:
M5,G1/8,G1/4,G3/8,G1/2Initial State:

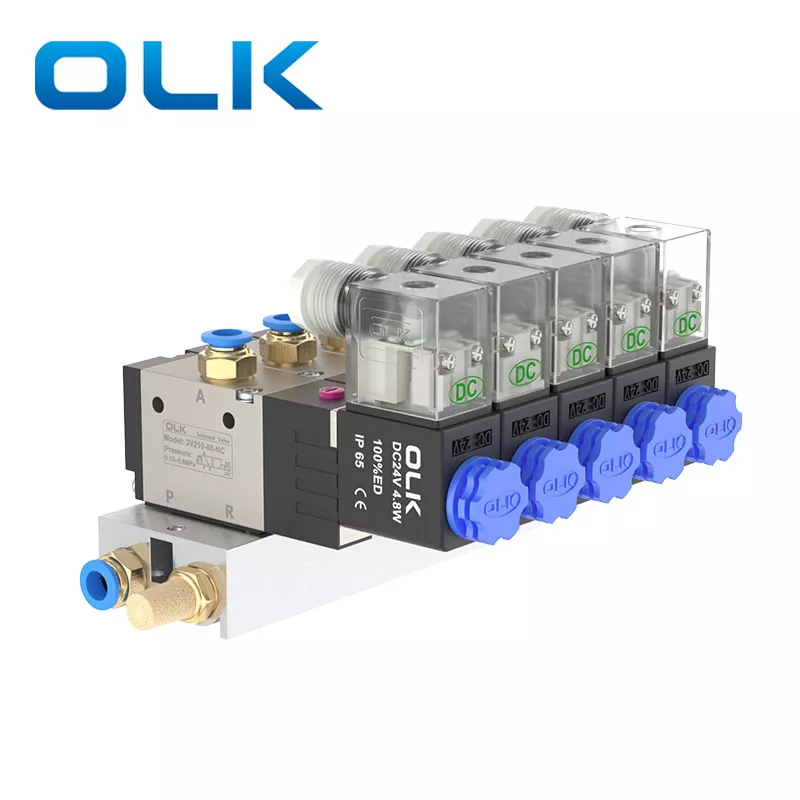

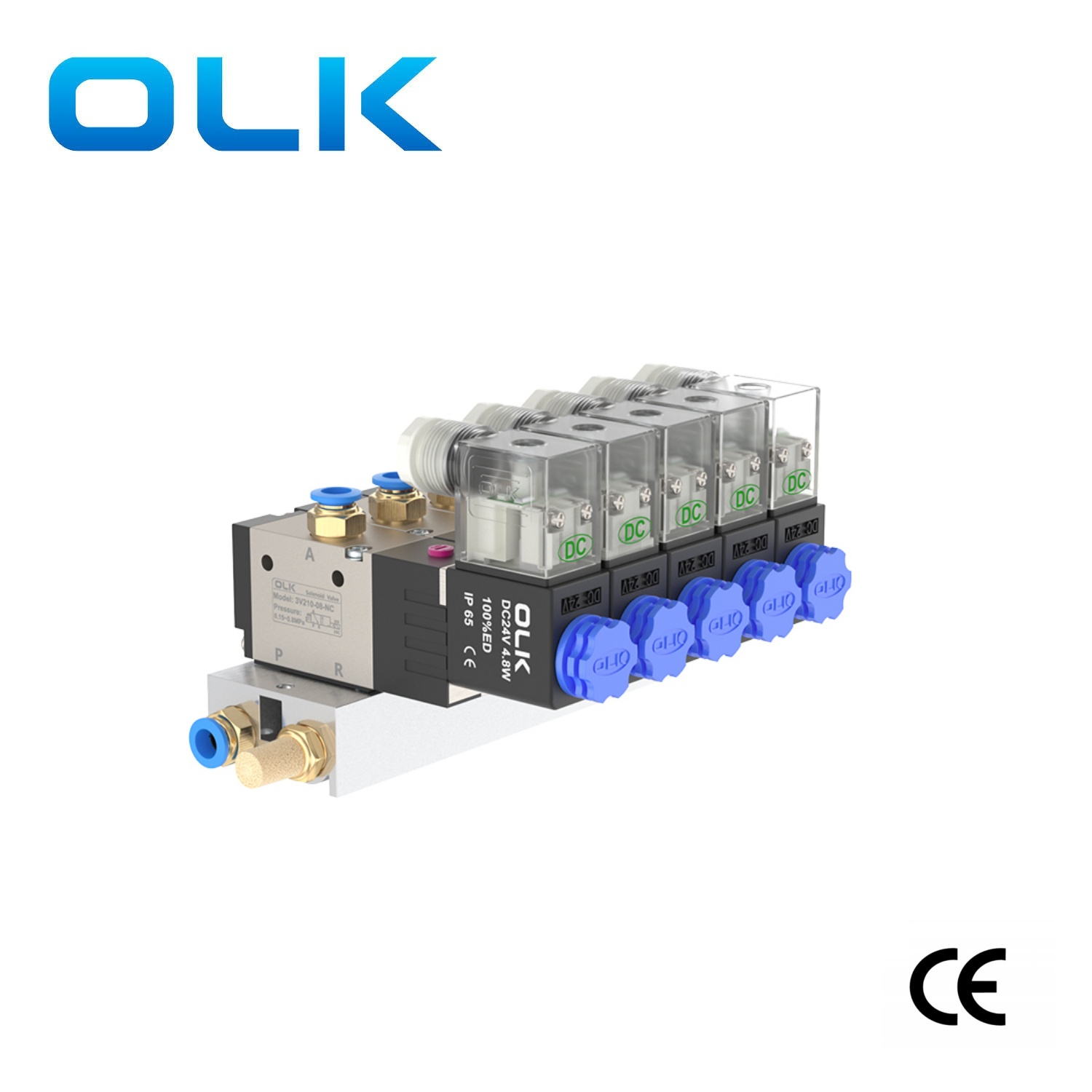

NO,NC3-вольтовый коллекторный клапан имеет прочный корпус, имеет длительный срок службы и отлично подходит для электрического и пневматического управления мощностью. Он прост в установке и обслуживании. Он имеет широкий спектр применения, например, в бытовой технике, промышленном оборудовании, медицинском оборудовании, стиральных машинах, питьевых фонтанчиках, спринклерном орошении сада и т. д. Надежная точность делает его подходящим для любой рабочей ситуации.
Технические характеристики фитингов клапанного коллектора 3V и таблица количества:
|
|
|
Глушитель |
затыкать |
ПЛ8-02 |
ПК8-02 |
Автобусная доска |
Электромагнитный клапан 3 В |
 |

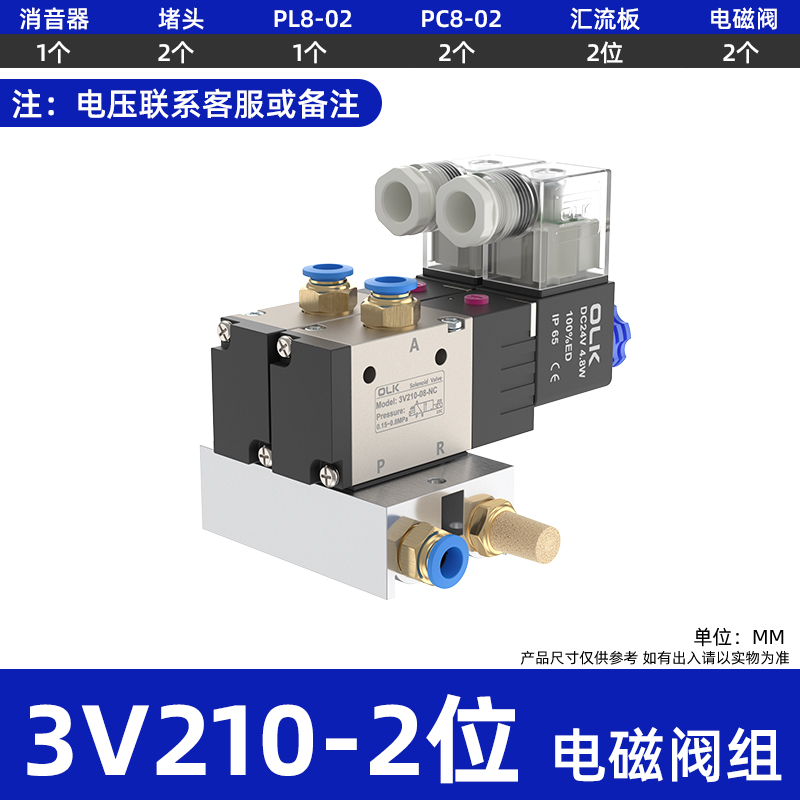

3В110-2Ф 3В210-2Ф 3В310-2Ф |
1 |
2 |
1 |
2 |
2 |
2 |
 |

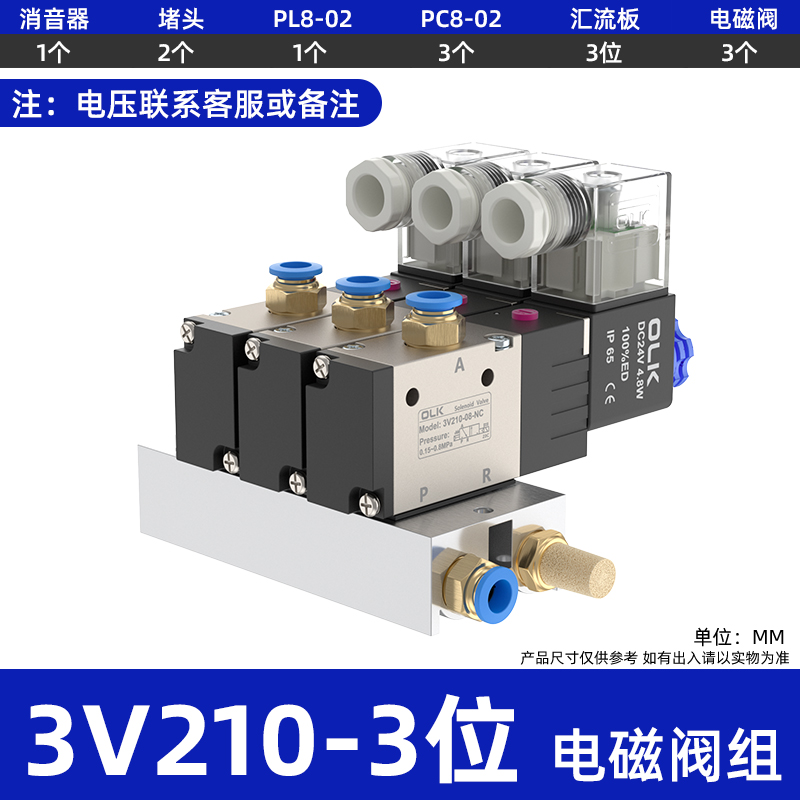

3В110-3Ф 3В210-3Ф 3В310-3Ф |
1 |
2 |
1 |
3 |
3 |
3 |
 |

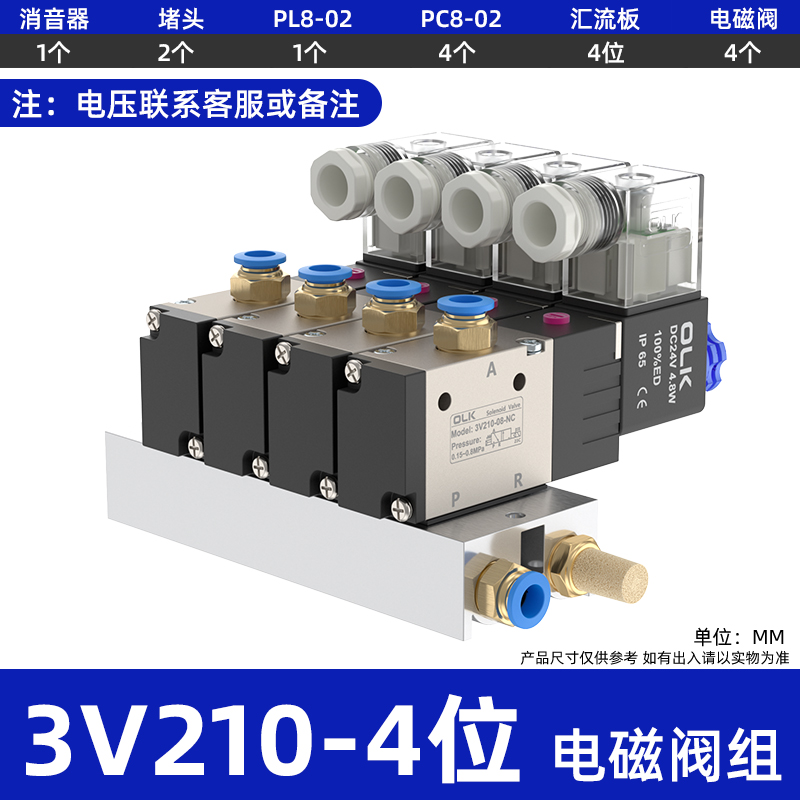

3В110-4Ф 3В210-4Ф 3В310-4Ф |
1 |
2 |
1 |
4 |
4 |
4 |
 |

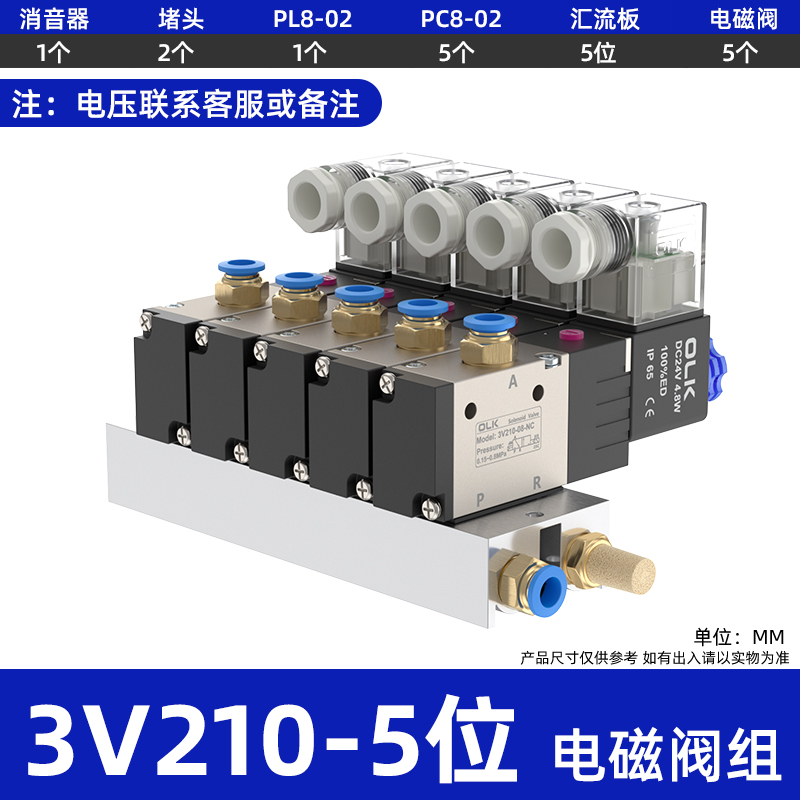

3В110-5Ф 3В210-5Ф 3В310-5Ф |
1 |
2 |
1 |
5 |
5 |
5 |
 |

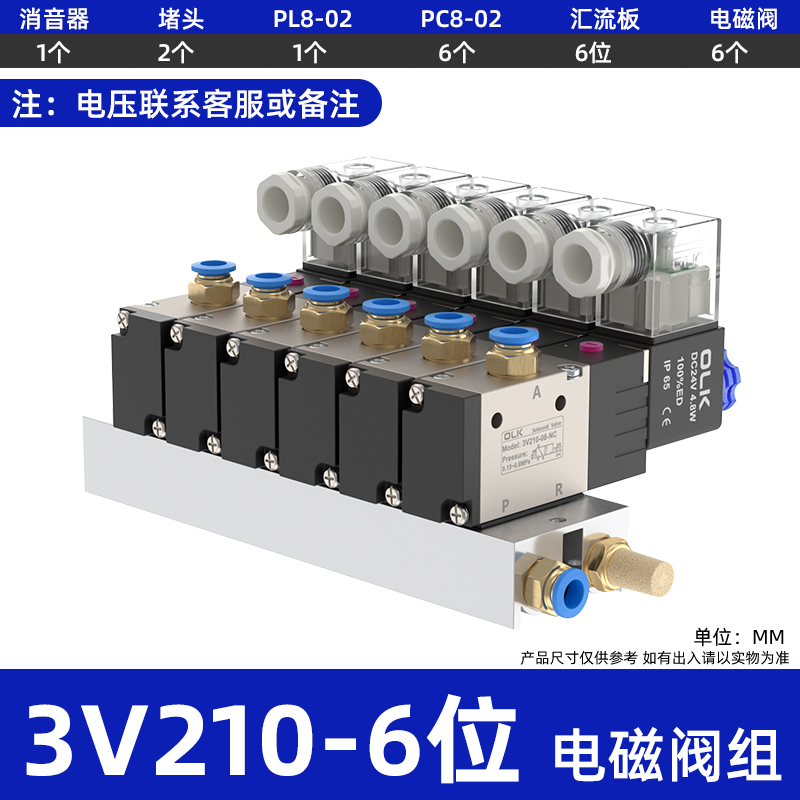

3В110-6Ф 3В210-6Ф 3В310-6Ф |
1 |
2 |
1 |
6 |
6 |
6 |
 |

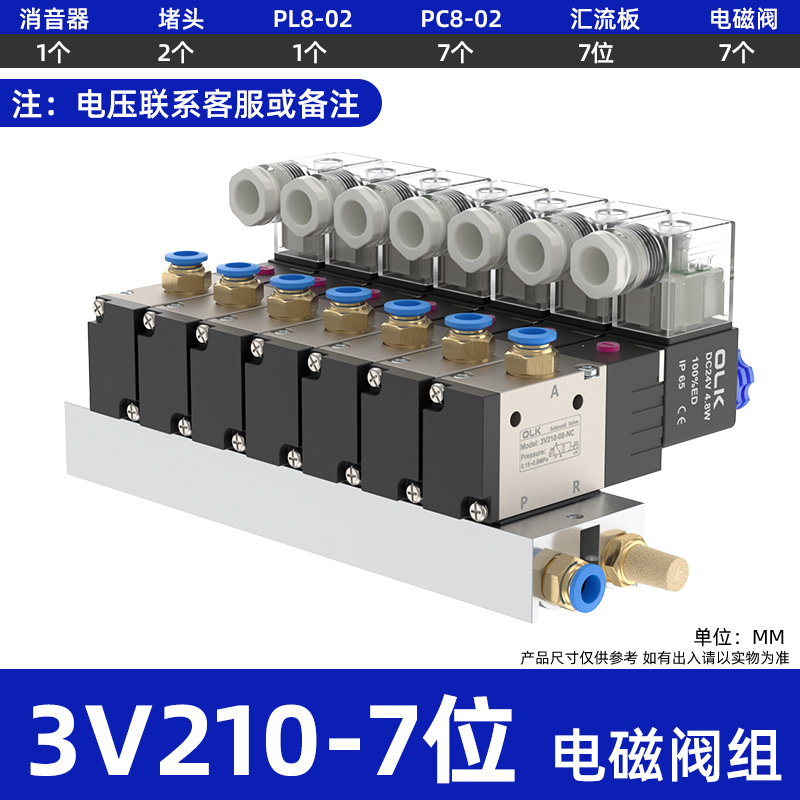

3В110-7Ф 3В210-7Ф 3В310-7Ф |
1 |
2 |
1 |
7 |
7 |
7 |
 |

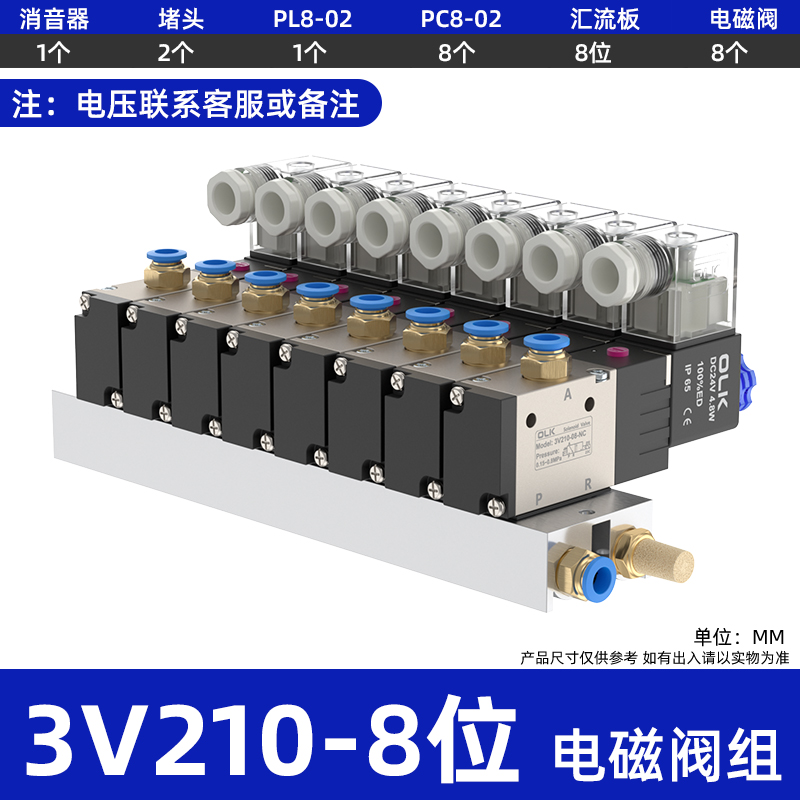

3В110-9Ф 3В210-8Ф 3В310-8Ф |
1 |
2 |
1 |
8 |
8 |
8 |
 |

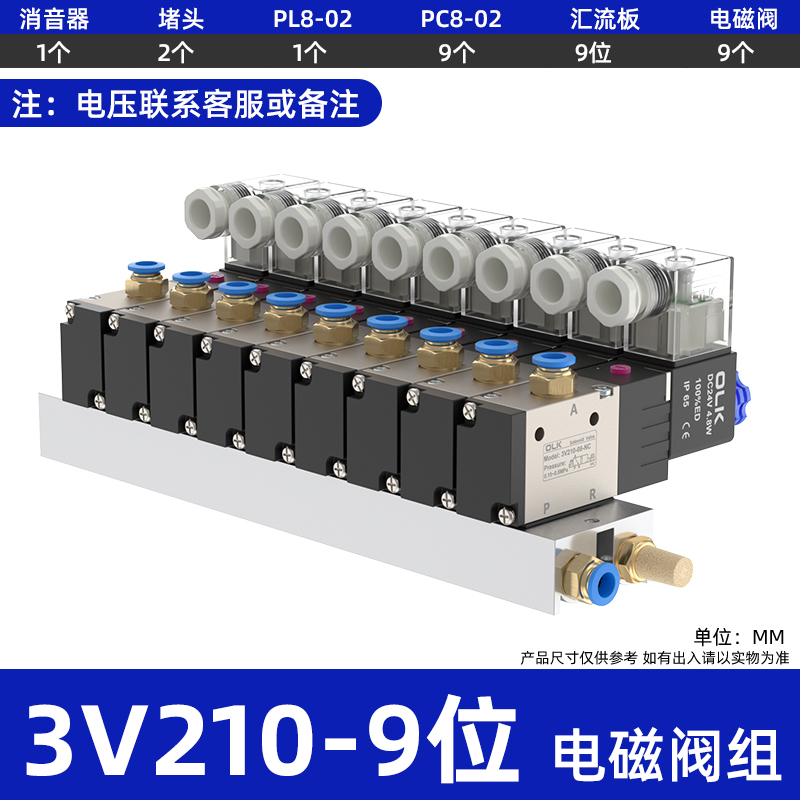

3В110-9Ф 3В210-9Ф 3В310-9Ф |
1 |
2 |
1 |
9 |
9 |
9 |
 |

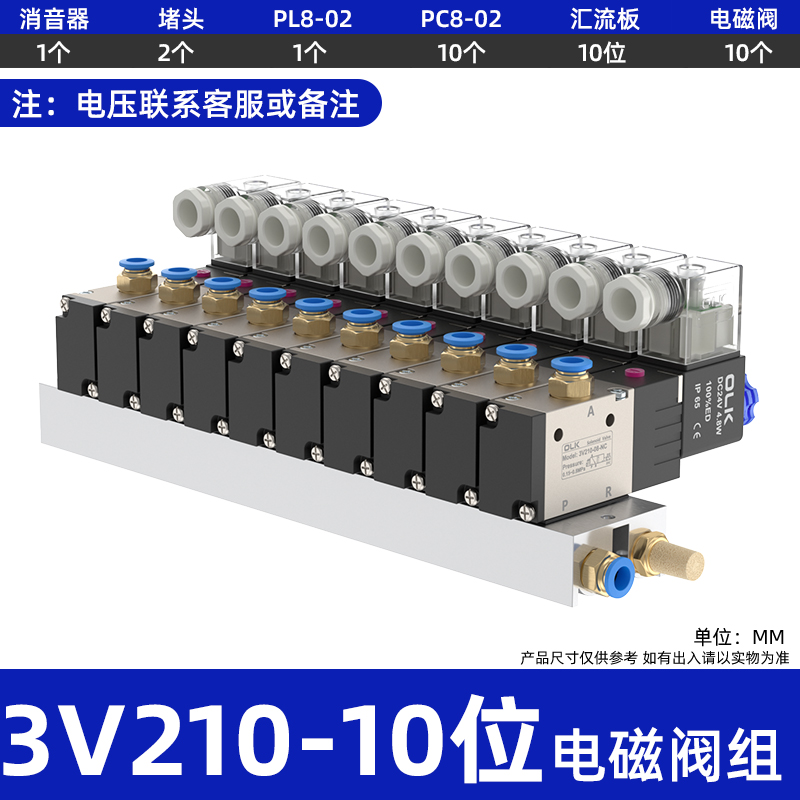

3В110-10Ф 3В210-10Ф 3В310-10Ф |
1 |
2 |
1 |
10 |
10 |
10 |
3В 3В-клапан коллектора. Общие данные о параметрах:
|
1,5 МПа (215 фунтов на квадратный дюйм) |
Воздух (фильтруется через фильтр более 40 мкм) |
|
Действие |
Тип пилота |
|
количество позиций |
Две позиции, три пути |
|
смазочный |
ненужный |
|
Диапазон рабочего давления МПа (фунты на квадратный дюйм) |
0,15~0,8(21~114) |
|
Гарантированная устойчивость к давлению |
1,5 МПа (215 фунтов на квадратный дюйм) |
|
Материал корпуса |
алюминиевый сплав |
|
Стандартное напряжение |
220 В переменного тока, 110 В переменного тока, 24 В переменного тока, 24 В постоянного тока, 12 В постоянного тока |
|
Использовать диапазон напряжения |
Переменный ток: ± 15 % Постоянный ток: ± 10 % |
|
уровень защиты |
IP65 (ДИН40050) |
|
класс термостойкости |
Класс Б |
|
Тип подключения |
Тип розетки DIN, тип розетки |
|
Время возбуждения |
0,05 секунды или меньше |
|
модель |
Диаметр порта |
Рабочая температура °С |
МАКС. рабочая частота |
Площадь поперечного сечения потока, мм² (значение CV) |
энергопотребление |
|
3В110-М5 |
М5 |
-20~70 |
5 раз/секунду |
5,5(0,31) |
переменный ток: 3 ВА постоянный ток: 3 Вт |
|
3В120-М5 |
М5 |
-20~70 |
5 раз/секунду |
5,5(0,31) |
переменный ток: 3 ВА постоянный ток: 3 Вт |
|
3В110-06 |
G1/8 |
-20~70 |
5 раз/секунду |
12,0(0,67) |
переменный ток: 3 ВА постоянный ток: 3 Вт |
|
3В120-06 |
G1/8 |
-20~70 |
5 раз/секунду |
12,0(0,67) |
переменный ток: 3 ВА постоянный ток: 3 Вт |
|
3В210-06 |
Впуск = выпуск = G1/8 |
-20~70 |
5 раз/секунду |
14,0(0,78) |
Переменный ток: 6 ВА Постоянный ток: 4,8 Вт |
|
3В220-06 |
Впуск = выпуск = G1/8 |
-20~70 |
5 раз/секунду |
14,0(0,78) |
Переменный ток: 6 ВА Постоянный ток: 4,8 Вт |
|

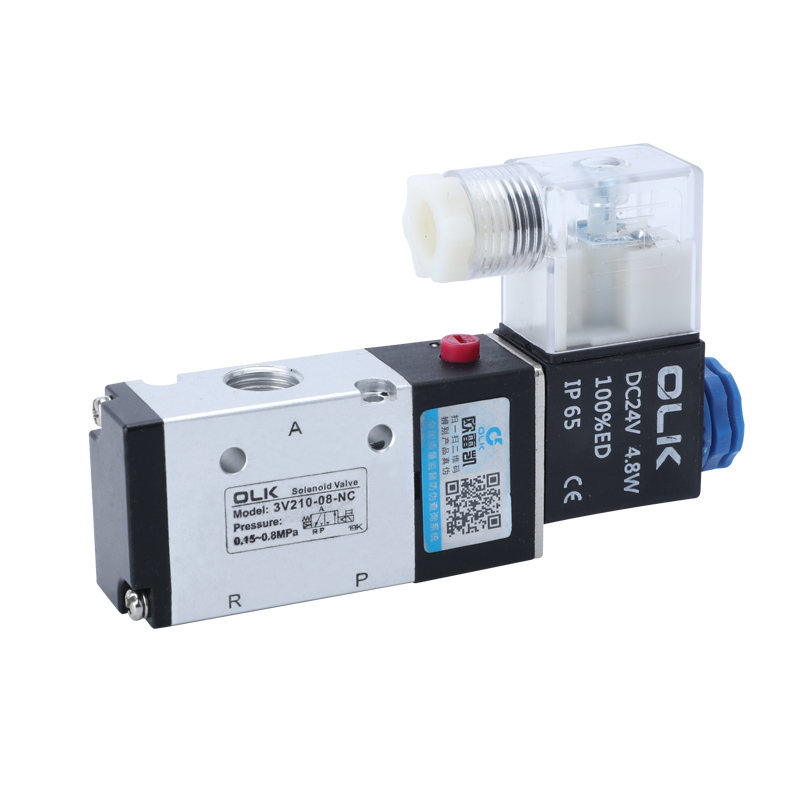

3В210-08 |
Впуск = выпуск = G1/4 |
-20~70 |
5 раз/секунду |
16,0(0,89) |
Переменный ток: 6 ВА Постоянный ток: 4,8 Вт |
|
3В220-08 |
Впуск = выпуск = G1/4 |
-20~70 |
5 раз/секунду |
16,0(0,89) |
Переменный ток: 6 ВА Постоянный ток: 4,8 Вт |
|
3В310-08 |
Впуск = выпуск = G1/4 |
-20~70 |
5 раз/секунду |
25,0(1,39) |
Переменный ток: 6 ВА Постоянный ток: 4,8 Вт |
|
3В320-08 |
Впуск = выпуск = G1/4 |
-20~70 |
5 раз/секунду |
25,0(1,39) |
Переменный ток: 6 ВА Постоянный ток: 4,8 Вт |
|
3В310-10 |
Впуск = выпуск = G3/8 |
-20~70 |
5 раз/секунду |
30,0(1,67) |
Переменный ток: 6 ВА Постоянный ток: 4,8 Вт |
|
3В320-10 |
Впуск = выпуск = G3/8 |
-20~70 |
5 раз/секунду |
30,0(1,67) |
Переменный ток: 6 ВА Постоянный ток: 4,8 Вт |
|
3В410-15 |
Впуск = выпуск = G1/2 |
-5~60 |
3 раза в секунду |
50,0(2,79) |
Переменный ток: 6 ВА Постоянный ток: 4,8 Вт |
|
3В420-15 |
Впуск = выпуск = G1/2 |
-5~60 |
3 раза в секунду |
50,0(2,79) |
Переменный ток: 6 ВА Постоянный ток: 4,8 Вт |
| Совместим с электромагнитными клапанами серий OLK 3V100, 3V200 и 3V300. Мы предоставляем полный комплекс услуг по сборке (клапан + коллектор + фитинги). |
||||
 |
 |
 |
 |
 |
|
|

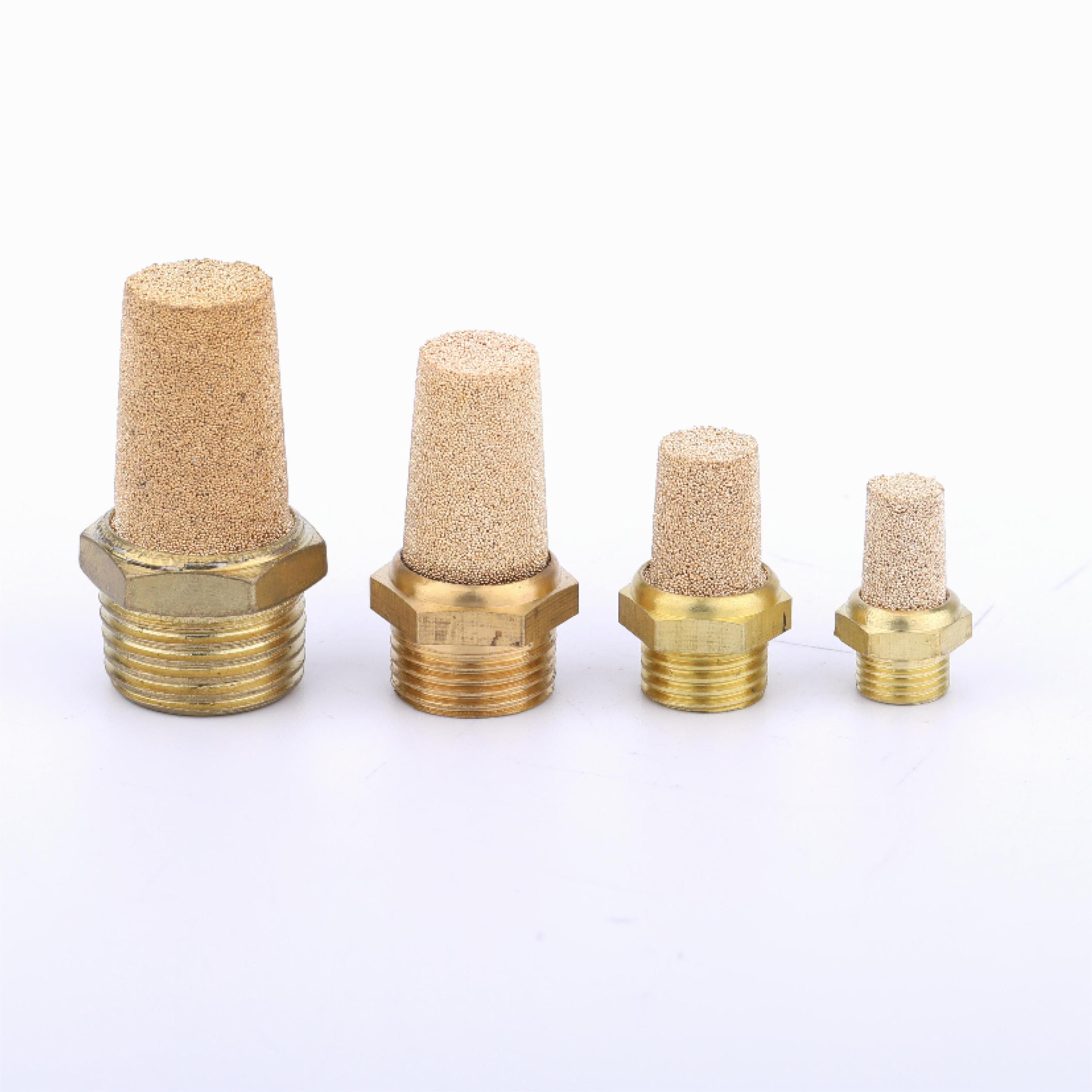

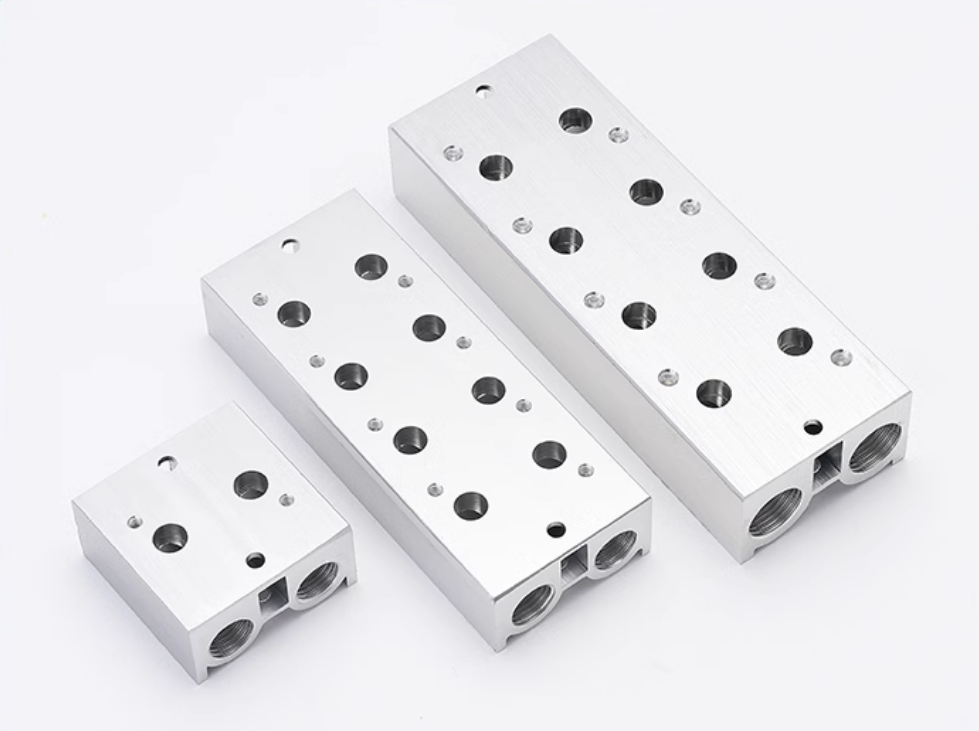

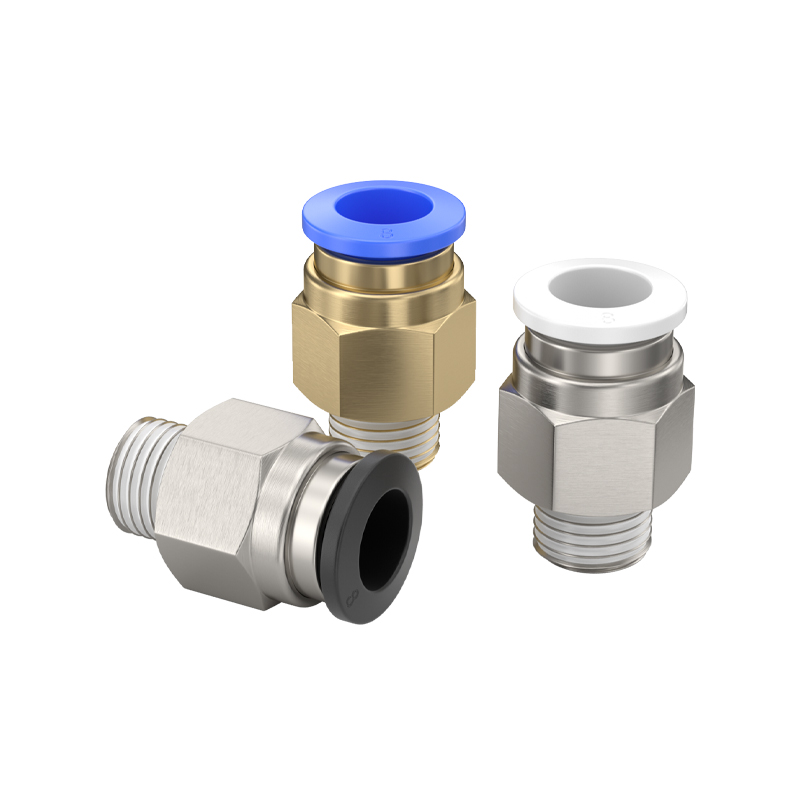

Электромагнитный клапан 3 В | Распределительный блок 3 В | Установка ПК | глушитель башенного типа |
