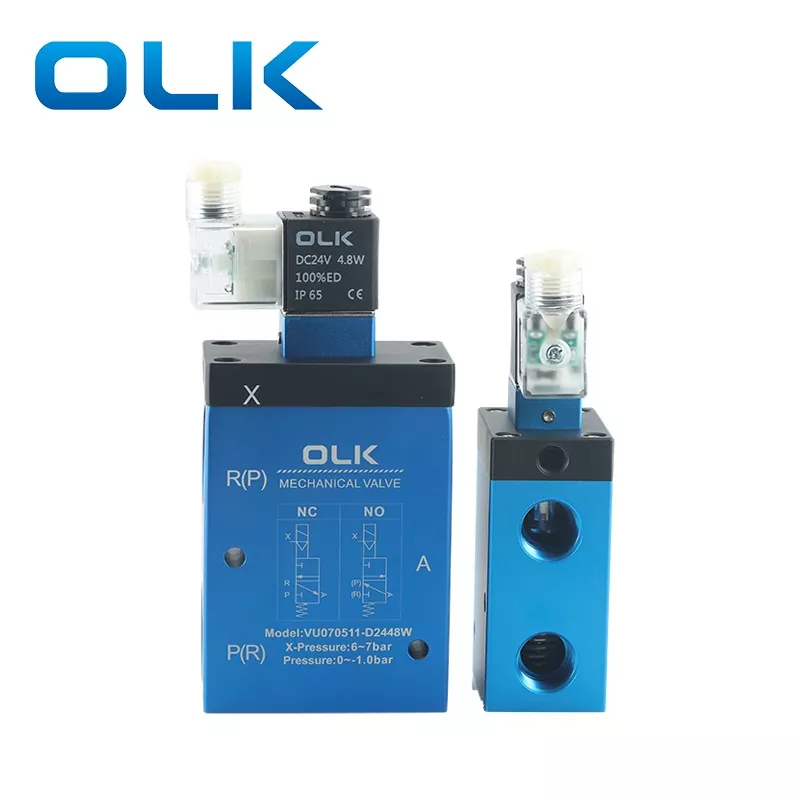

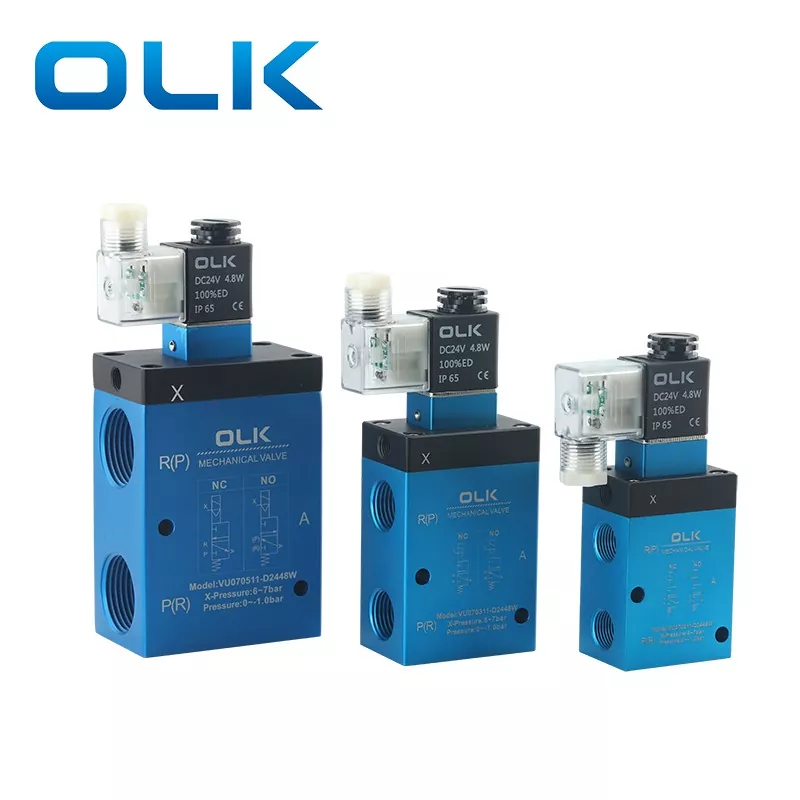

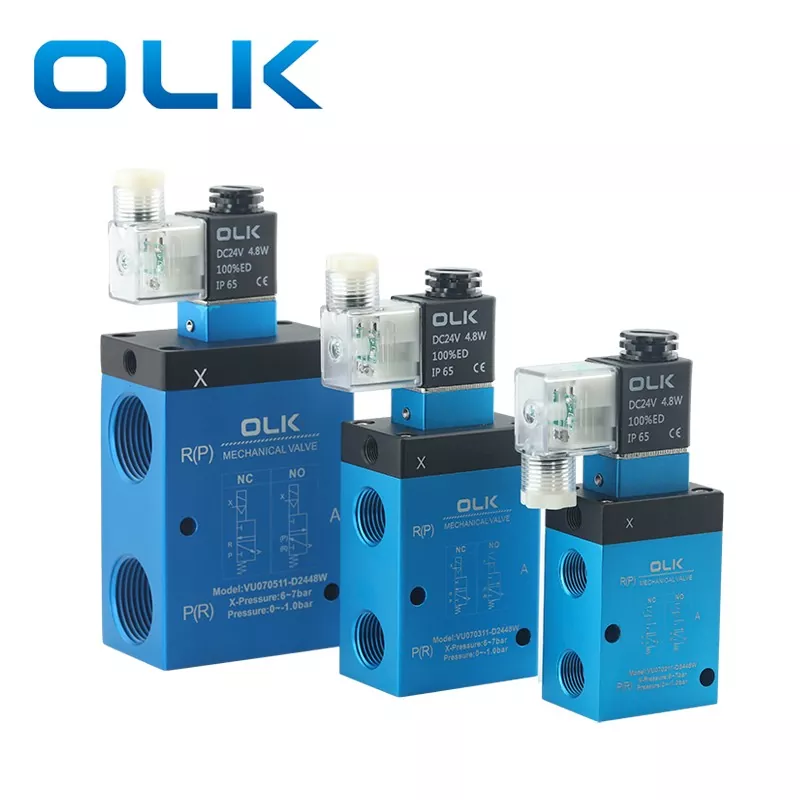

VU07 Вакуумный электромагнитный клапан, 3-ходовой

Вакуумный электромагнитный клапан VU07, 3-ходовой, доступен как с внутренним, так и с внешним пилотным управлением. Корпус клапана изготовлен из алюминиевого сплава с синим цветом и имеет большое отверстие для обеспечения высокой пропускной способности.

Он пригоден для работы в вакууме (–100 кПа), а также при низком положительном давлении (0–0,5 МПа).

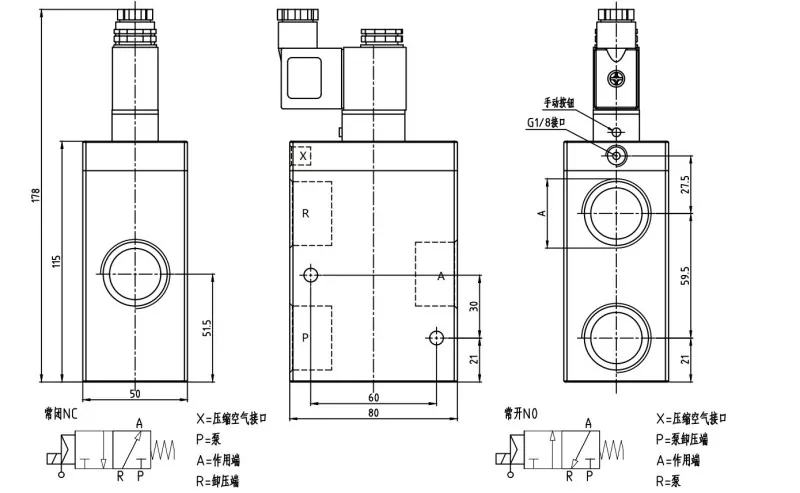

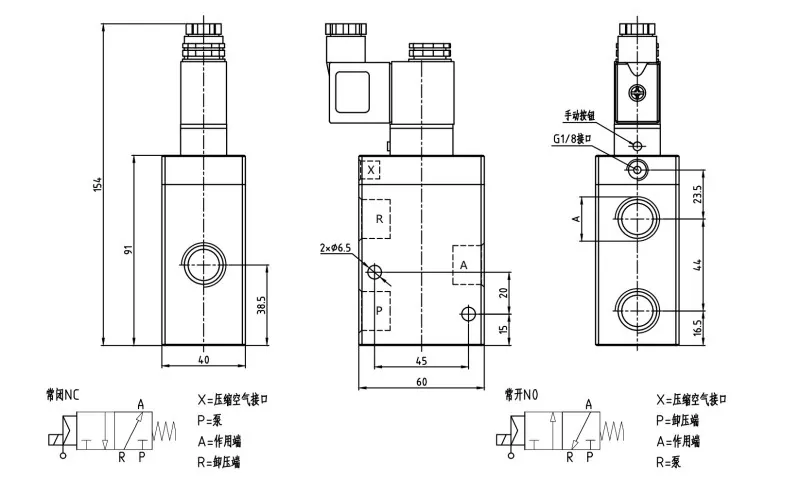

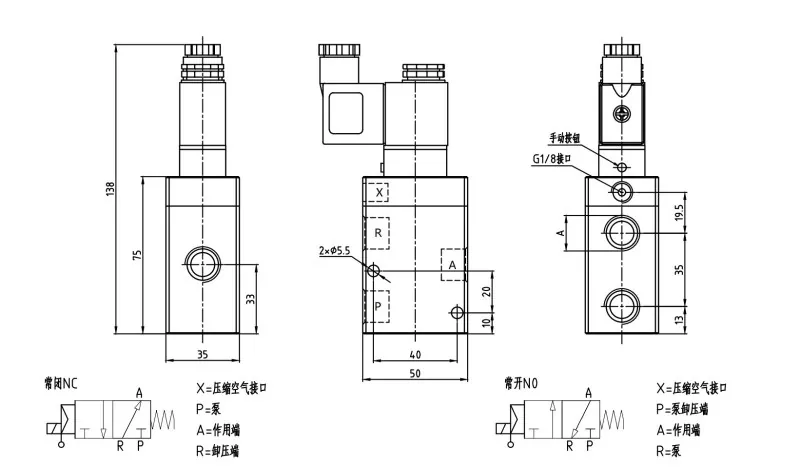

Доступны размеры портов с резьбой (P,A,R) G3/8, G1/2 и G1, а порт для сжатого воздуха (X) — G1/8.

Основные приложения

Трехходовой вакуумный электромагнитный клапан в основном используется в: вакуумных силовых установках, всасывающих паллетизаторах, роботах, питателях, устройствах для открывания мешков. И в других приложениях, требующих быстрого переключения между вакуумным всасыванием и атмосферой, что позволяет быстро восстановить атмосферное давление.

VU07 Вакуумный электромагнитный клапан, 3-ходовой. Особенности:

·Большая пропускная способность

·Подходит для использования в вакууме и при низком давлении (вакуум: –100 кПа, низкое давление: 0–0,5 МПа).

·Доступны в нормально закрытом (НЗ) и нормально открытом (НО) типах.

·Дополнительное внутреннее пилотное или внешнее пилотное управление

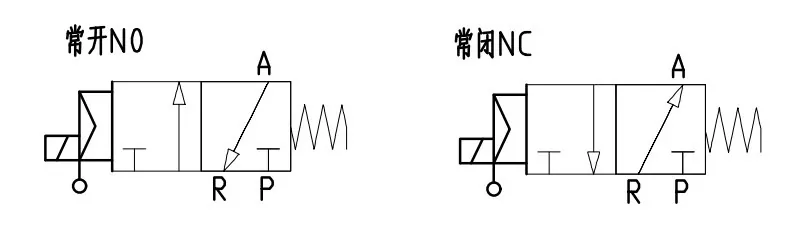

VU07 Вакуумный электромагнитный клапан, 3-ходовой Символ

Часто задаваемые вопросы:

Какой размер резьбы у вакуумного клапана ВУ07?

ВУ0702: Г3/8; ВУ0703: Г1/2; ВУ0705: Г1

Какое напряжение доступно для вакуумного электромагнитного клапана VU?

Вакуумный электромагнитный клапан VU доступен в вариантах 24 В постоянного тока 4,8 Вт и 220 В переменного тока 6 ВА.

Каков размер отверстия для сжатого воздуха на клапане VU?

Все порты сжатого воздуха имеют размер G1/8.

Что означает единица измерения скорости утечки «Торр·л/с»?

«Торр·л/с» — это общепринятая единица измерения скорости утечки в системах высокого или сверхвысокого вакуума.

Торр: единица давления (1 Торр ≈ 133,3 Па).

L: литр (единица объема)

с: секунда (единица времени)

Таким образом, «Торр·л/с» указывает количество газа (в Торр × литры), вытекающего в секунду, что отражает эффективность уплотнения системы или компонента.

Есть ли какая-либо связь междугенератор вакуумаа вакуумный электромагнитный клапан?

1. Контроль подачи вакуума

Генератор вакуума создает вакуум с помощью сжатого воздуха, а вакуумный электромагнитный клапан работает как переключатель.

Когда клапан открыт, вакуум соединяется с присоской или вакуумной линией.

Когда клапан закрыт, вакуум отключается.

2. Быстрое переключение между вакуумом и атмосферой.

Во время комплектования клапан поддерживает вакуум подключенным.

Для выпуска заготовки клапан переключается на атмосферу, поэтому присоска быстро теряет силу всасывания.

3.Энергосбережение

В энергосберегающих системах электромагнитный клапан может прекратить подачу сжатого воздуха при достижении необходимого уровня вакуума, что снижает расход воздуха.

4. Типичные приложения

Всасывающие паллетайзеры

Автоматизированные сборочные линии (управляемые ПЛК)

Системы захвата роботов
