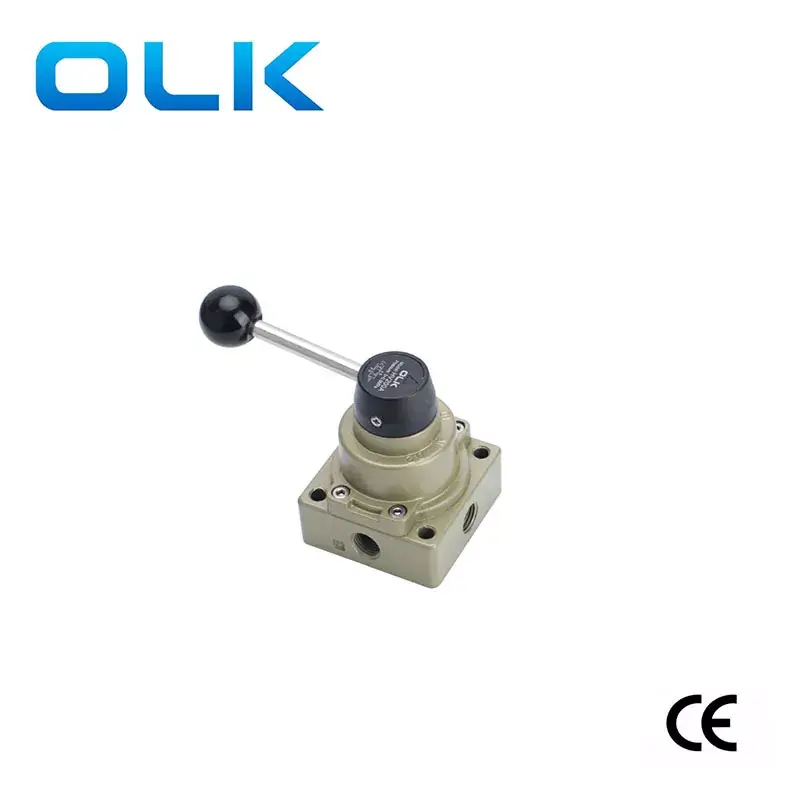

Двухходовые четырехпортовые ручные клапаны Ouleikai (OLK) HV200A/B имеют ручное управление, при этом переключение воздушного пути осуществляется поворотом рукоятки клапана. Они просты в эксплуатации и интуитивно понятны, не требуют дополнительного энергоснабжения. 2/4-ходовой клапан HV200B оснащен встроенным глушителем в нижнем выпускном отверстии.
Четырехходовой ручной поворотный клапан серии OLK HV200 универсален и подходит для различных пневматических систем. Благодаря стабильной производительности, надежности и экономичности они являются идеальным выбором для управления пневматическими системами.
Ручные поворотные клапаны серии HV200, 4-ходовые. Различные передачи приводят к разным действиям цилиндров.
При переключении на передачу 02 из выпускного отверстия B выпускается воздух, из выпускного отверстия A выходит воздух, и цилиндр выдвигается.
При переключении на передачу N выпускные отверстия A и B закрываются, а цилиндр останавливается на полпути.
При переключении на передачу 01 из выпускного отверстия A выпускается воздух, из выпускного отверстия B выходит воздух, а цилиндр втягивается.
|
Код заказа |
|||||
|
ВН |
2 |
00 |
__ |
A |
08 |
|
Модель |
ряд |
|
|
Функция |
Размер порта |
|
HV: Ручной поворотный клапан серии HV |
2:200 серия |
|
|
A: Четырехсторонний интерфейс |
08:RC1/4 |
|
|
|
|
|
B:B: двусторонний интерфейс, с шумоподавлением внизу |
|
|
Модель |
ХВ200А-02 |
ХВ230А-02 |
ХВ200Б-02 |
ХВ230Б-02 |
|
Рабочая среда |
Воздух (фильтрация через сетчатый фильтр более 40 мкм) |
|||
|
Режим действия |
РУЧНОЕ управление |
|||
|
Размер порта |
Вход=Выход=PT1/4 |
|||
|
Диапазон давления |
0,15–0,8 МПа (21–114 фунтов на квадратный дюйм) |
|||
|
Позиция |
2/4 порта |
3/4 порта |
2/4 порта |
3/4 порта |
|
Давление пробуждения |
'-10-60℃ |
|||
|
Испытательное давление |
1,5 МПа (215 фунтов на квадратный дюйм) |
|||
|
Пневматические ручные поворотные клапаны OLK – сравнение 5 моделей |
|||||||||
|
Фото |
|
|
|
|
|
|
|
|
|
|
Старая модель |
4ХВ210/310/410/230/330/430 |
|
ХВ200А/Б |
|
ХВ-02/03/04 |
|
ХВ400-03.02.04 |
|
К34Р6-8/Л/Д |
|
Позиция |
2 положения 4 направления |
|
3-позиционный 4-ходовой |
|
3-позиционный 4-ходовой |
|
3-позиционный 4-ходовой |
|
3-позиционный 4-ходовой |
|
|
3-позиционный 4-ходовой |
|
|
|
|
|
|
|
|
|
Размер порта |
RC1/8,1/4,3/8,1/2,3/4 |
|
ПТ1/4 |
|
ПТ1/4, ПТ3/8, ПТ1/2 |
|
ПТ1/4, ПТ3/8, ПТ1/2 |
|
Г1/4 |
|
Особенности продукта |
Монтаж на панели |
|
A: Четырехсторонний интерфейс B: Двусторонний интерфейс, со звукоизоляцией внизу |
|
|
|
|
|
Пустой: одно отверстие на одной стороне. L: два отверстия на противоположных сторонах; D: четыре отверстия внизу; |
|
|
|
|
|
|
|
|
|
|
|
|
Ручка |
Съемная ручка |
|
Съемная ручка |
|
Съемная ручка |
|
Несъемные/пластмассовые ручки |
|
Съемная ручка, ручка с защитой от ожогов. |
|
|
|
|
|
|
|
|
|
|
|
|
Размеры основания |
200 серия: 62 мм |
|
61,3 мм |
|
74 мм |
|
74 мм |
|
55 мм |
|
|
|
|
ХВ200А |
|
|
|
|
|
К34Р6-8 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Hv200b |
|
|
|
|
|
К34Р6-8Л |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
К34Р6-8Д |
|
|
|
|
|
|
|
|
|
|
|
|
Модель |
ХВ300-02 |
ХВ330-02 |
ХВ300-03 |
ХВ330-03 |
ХВ300-04 |
ХВ330-04 |
|
Рабочая среда |
Воздух (фильтрация через сетчатый фильтр более 40 мкм) |
|||||
|
Режим действия |
РУЧНОЕ управление |
|||||
|
Размер порта |
ПТ1/4 |
ПТ1/4 |
ПТ3/8 |
ПТ3/8 |
ПТ1/2 |
ПТ1/2 |
|
Диапазон давления |
0,15–0,8 МПа (21–114 фунтов на квадратный дюйм) |
|||||
|
Позиция |
2/4 порта |
3/4 порта |
2/4 порта |
3/4 порта |
2/4 порта |
3/4 порта |
|
Давление пробуждения |
'-10-60℃ |
|||||
|
Испытательное давление |
1,5 МПа (215 фунтов на квадратный дюйм) |
|||||
