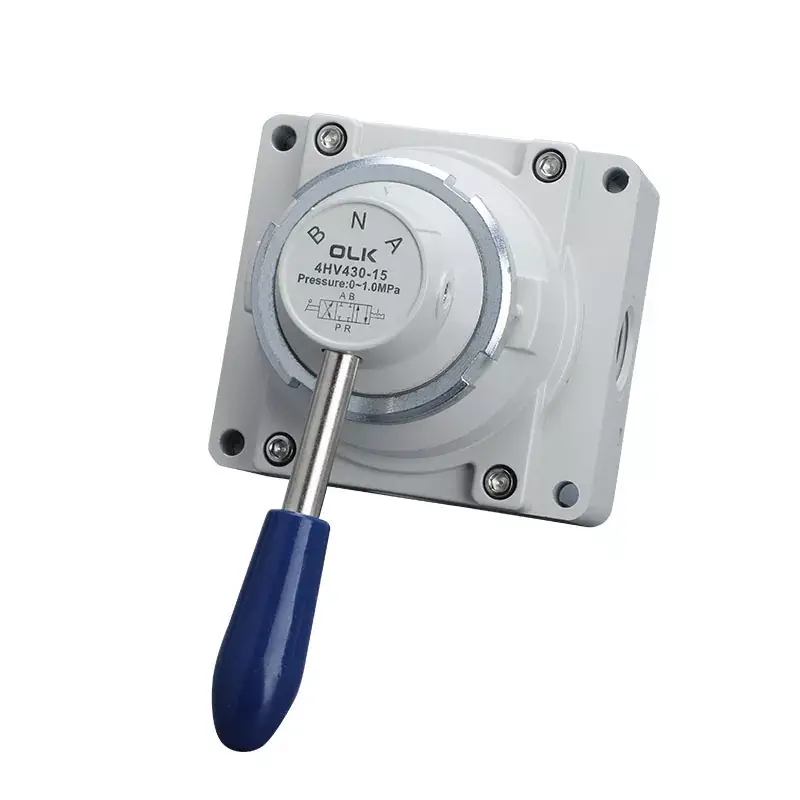

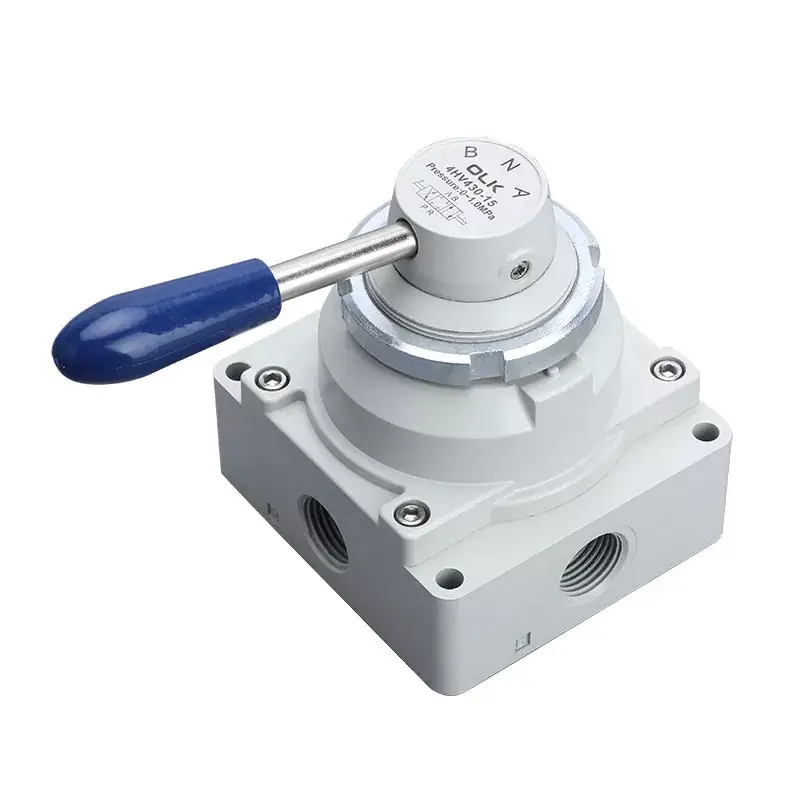

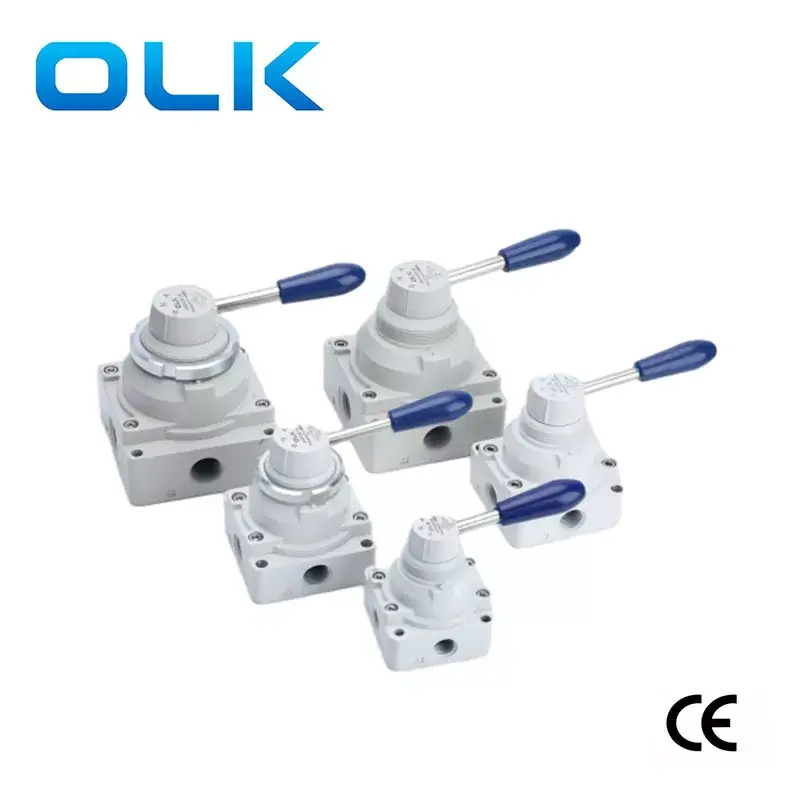

Двухходовой четырехпортовый/трехходовой четырехпортовый ручной клапан Ouleikai (OLK) серии 4HV переключается поворотом ручного рычага, что обеспечивает приятные тактильные ощущения и плавность работы.
Клапан с ручным управлением 4HV отличается большой эффективной площадью потока и низкой потерей давления, что помогает снизить потребление энергии и повысить эффективность перекачки жидкости. Кроме того, на выбор пользователей предлагается два типа установки: установка на панели и установка снизу, с монтажными гайками для установки на панели.
В целом ручной клапан Ouleikai (OLK) 4HV представляет собой высокопроизводительный и удобный в использовании регулирующий клапан, широко используемый в различных отраслях промышленности. Для получения более подробной информации о ручном клапане 4HV рекомендуется обратиться к соответствующему руководству по продукту или обратиться к профессиональному техническому персоналу.

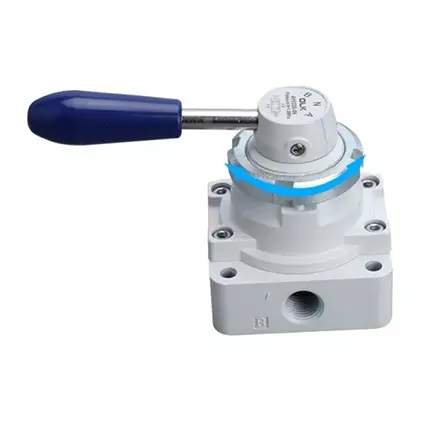

1. Плавный и легкий поворот с приятными тактильными ощущениями и точным позиционированием:
2. Большая эффективная площадь потока с низкой потерей давления;
3. Большая эффективная площадь потока;
4. Доступны два способа установки: установка на панели и снизу. Монтаж панели осуществляется с помощью крепежных гаек.
|
Код заказа |
|||||
|
4HV |
2 |
30 |
__ |
8 |
S |
|
Модель |
ряд |
позиция |
|
Размер порта |
Тип установки: |
|
4HV: ручной поворотный клапан серии 4HV |
2:200 серия |
Порт 24:2/4 |
|
06:PT1/8 |
Пустой |
|
|
Серия 3:300 |
Порт 34:3/4 |
|
08:PT1/4 |
S: Монтаж на панели (с гайкой клапана) |
|
|
Серия 4:400 |
|
|
10:ПТ3/8 |
|
|
|
|
|
|
15:ПТ1/2 |
|
|
|
|
|
|
20:ПТ3/4 |
|
|
рабочая среда |
Воздух (фильтруется через фильтр более 40 мкм) |
|
Действие |
ручное управление |
|
смазочный |
ненужный |
|
Диапазон рабочего давления МПа (фунт на квадратный дюйм) |
0~1,0(~145) |
|
Гарантированная устойчивость к давлению |
1,5 МПа (215 фунтов на квадратный дюйм) |
|
Рабочая температура °С |
-20~70 |
|

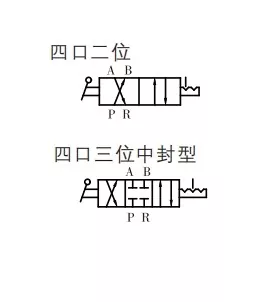

модель |
Диаметр порта |
количество позиций |
Эффективная площадь поперечного сечения, мм² (значение CV) |
|
4ХВ210-06 |
ПТ1/8 |
2 положения 4 направления |
14,0(0,78) |
|
4ХВ230-06 |
ПТ1/8 |
три четыре пути |
14,0(0,78) |
|
4ХВ210-08 |
ПТ1/4 |
2 положения 4 направления |
14,0(0,78) |
|
4ХВ230-08 |
ПТ1/4 |
три четыре пути |
14,0(0,78) |
|
4ХВ310-08 |
ПТ1/4 |
2 положения 4 направления |
30,0(1,67) |
|
4HV330-08 |
ПТ1/4 |
три четыре пути |
30,0(1,67) |
|
4ХВ310-10 |
ПТ3/8 |
2 положения 4 направления |
33,0 (1,83) |
|
4HV330-10 |
ПТ3/8 |
три четыре пути |
33,0 (1,83) |
|
4хв410-15 |
ПТ1/2 |
2 положения 4 направления |
88,0(4,89) |
|
4ХВ430-15 |
ПТ1/2 |
три четыре пути |
88,0(4,89) |
|
4хв410-20 |
ПТ3/4 |
2 положения 4 направления |
95,0(5,27) |
|
4ХВ430-20 |
ПТ3/4 |
три четыре пути |
95,0(5,27) |
|

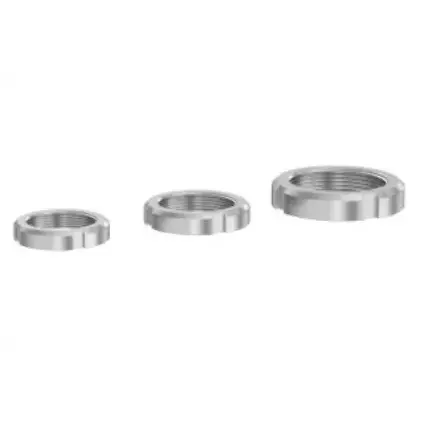

Модель: |
Нить: |
|
4HV200 |
М35Х1,5 |
|
4ХВ300 |
М40Х1,5 |
|
4HV400 |
М52Х1,5 |
|
|
|
|
Пневматические ручные поворотные клапаны OLK – сравнение 5 моделей |
|||||||||
|
Фото |
|
|
|
|
|
|
|
|
|
|
Старая модель |
4ХВ210/310/410/230/330/430 |
|
ХВ200А/Б |
|
ХВ-02/03/04 |
|
ХВ400-03.02.04 |
|
К34Р6-8/Л/Д |
|
Позиция |
2 положения 4 направления |
|
3-позиционный 4-ходовой |
|
3-позиционный 4-ходовой |
|
3-позиционный 4-ходовой |
|
3-позиционный 4-ходовой |
|
|
3-позиционный 4-ходовой |
|
|
|
|
|
|
|
|
|
Размер порта |
RC1/8,1/4,3/8,1/2,3/4 |
|
ПТ1/4 |
|
ПТ1/4, ПТ3/8, ПТ1/2 |
|
ПТ1/4, ПТ3/8, ПТ1/2 |
|
Г1/4 |
|
Особенности продукта |
Монтаж на панели |
|
A: Четырехсторонний интерфейс B: Двусторонний интерфейс, со звукоизоляцией внизу |
|
|
|
|
|
Пустой: одно отверстие на одной стороне. L: два отверстия на противоположных сторонах; D: четыре отверстия внизу; |
|
|
|
|
|
|
|
|
|
|
|
|
Ручка |
Съемная ручка |
|
Съемная ручка |
|
Съемная ручка |
|
Несъемные/пластмассовые ручки |
|
Съемная ручка, ручка с защитой от ожогов. |
|
|
|
|
|
|
|
|
|
|
|
|
Размеры основания |
200 серия: 62 мм |
|
61,3 мм |
|
74 мм |
|
74 мм |
|
55 мм |
|
|
|
|
ХВ200А |
|
|
|
|
|
К34Р6-8 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Hv200b |
|
|
|
|
|
К34Р6-8Л |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
К34Р6-8Д |
|
|
|
|
|
|
|
|
|
|
|
В чем особенность ручного регулирующего клапана 4HV?
Ручной клапан 4HV может монтироваться на панели.
Сколько положений можно выбрать в ручном клапане 4HV?
Можно выбрать 2-позиционный 4-ходовой и 3-позиционный 4-позиционный два типа.
