Как профессиональный производитель 5-ходовых рычажных клапанов серии 4H, вы можете быть уверены, что купите рычажные клапаны серии 4H на нашем заводе, и OLK предложит вам лучшее послепродажное обслуживание и своевременную доставку.

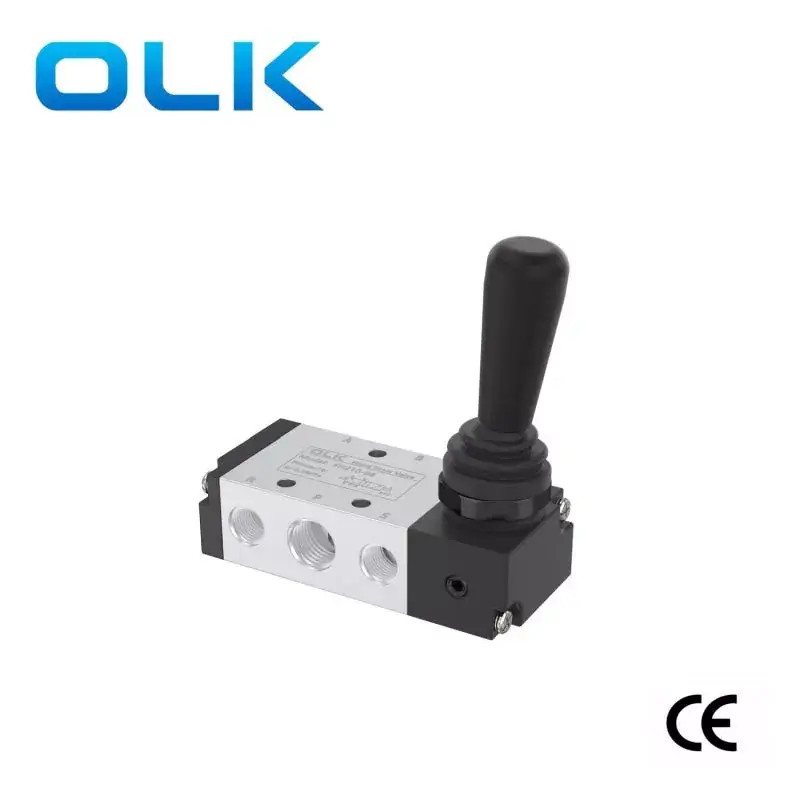

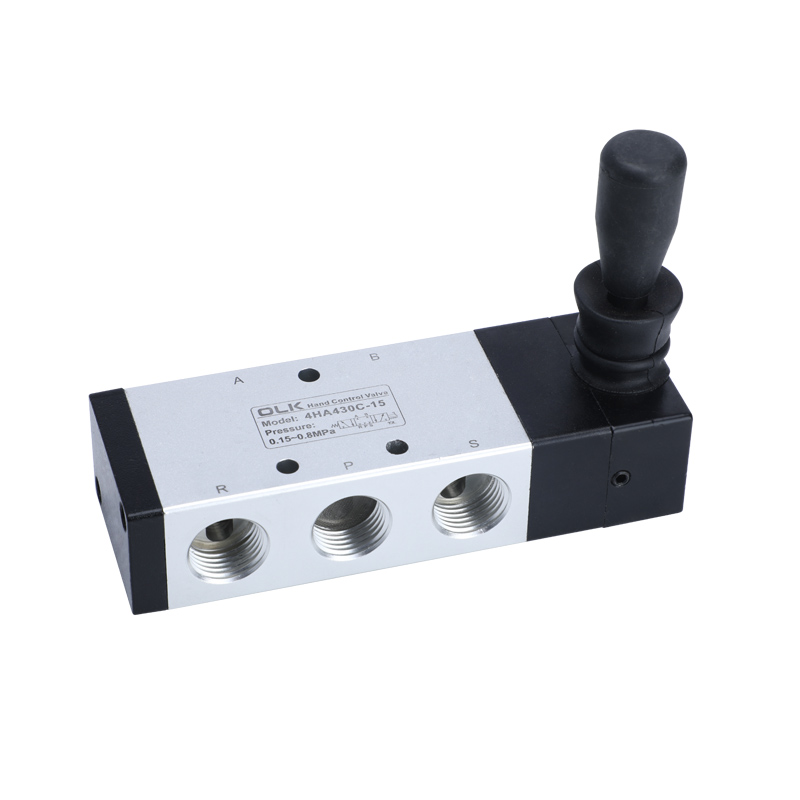

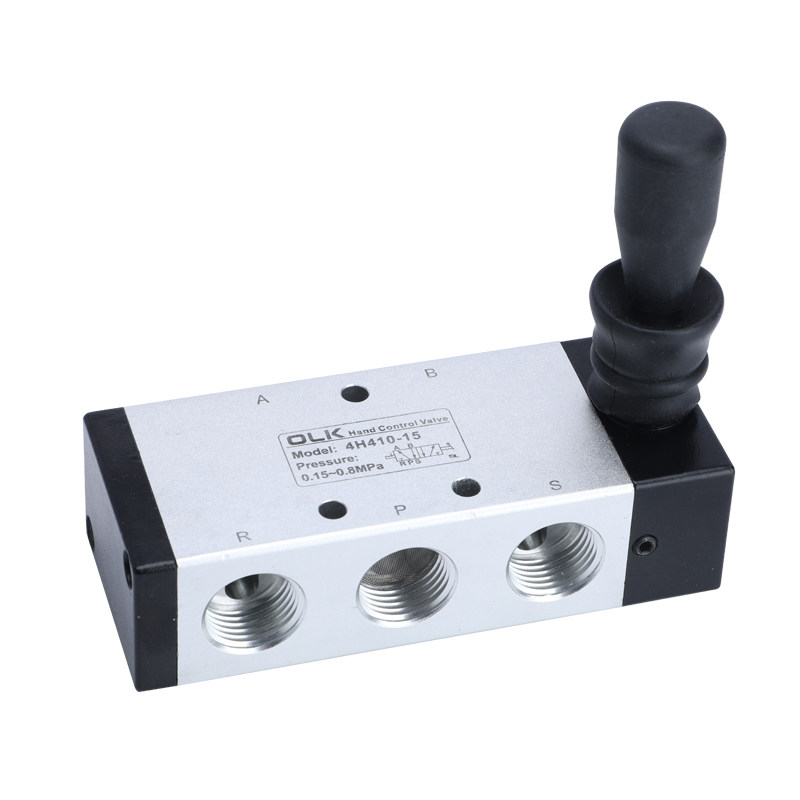

5-ходовой рычажный клапан Ouleikai (OLK) серии 4H обеспечивает простую и надежную работу без сложных компонентов электрического управления, обеспечивая высокую надежность и пригодность для основных сценариев пневматического управления. Пользователи могут регулировать направление потока газа, управляя ручным рычажным клапаном в соответствии с фактическими потребностями.
Рычажные клапаны серии 4H. Применимые сценарии: лабораторные применения, такие как лабораторные пневматические системы, исследовательское оборудование и т. д.
Примечания: Если во время использования обнаружены какие-либо отклонения, такие как утечка газа или заклинивание клапана, немедленно прекратите использование и обратитесь к торговому персоналу компании OLK для послепродажного обслуживания.
СИМВОЛ:
Код заказа
4 часа
2
30С
08
МОДЕЛЬ:
КОД:
ТИП КЛАПАНА:
РАЗМЕР ПОРТА:
4H: Ручной клапан рычага ручного сброса
2:200 серия
10:5/2-ходовой клапан
200 серия:06:G1/8

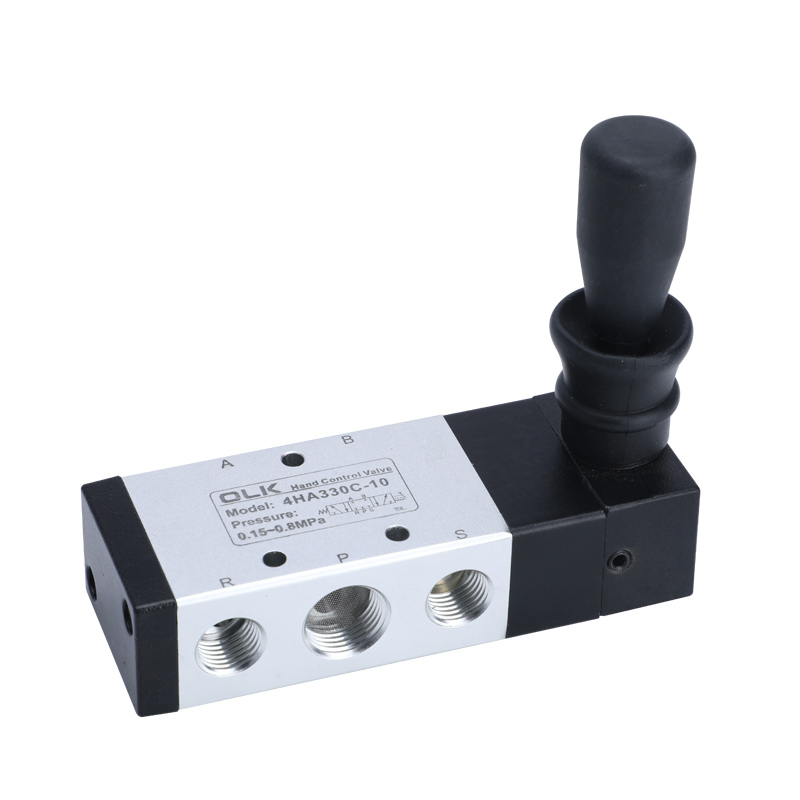

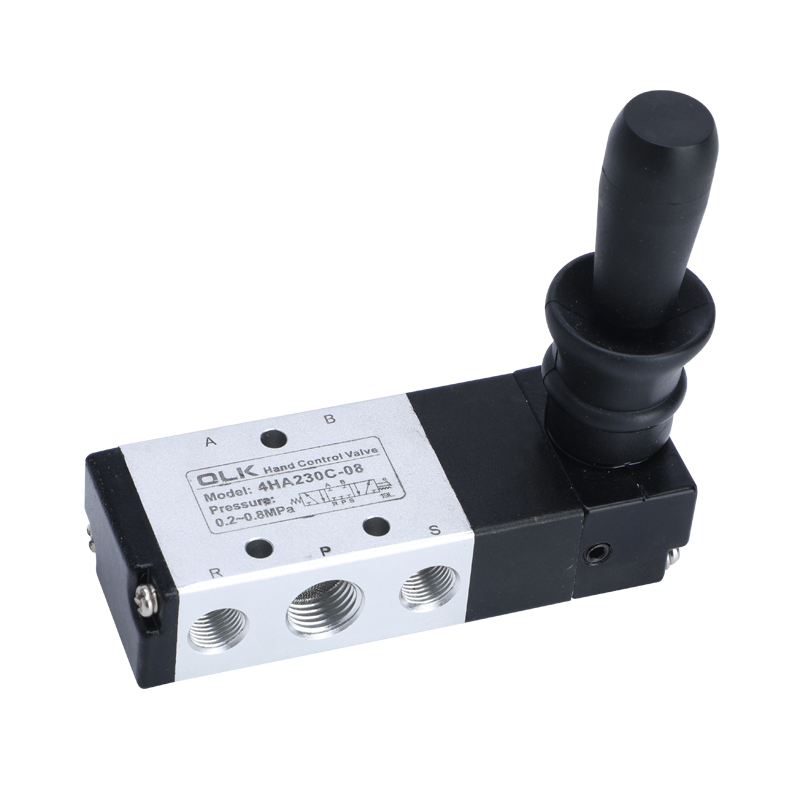

4HA:Рычажный клапан с пружинным возвратом
Серия 3:300
30C: 5/3-ходовой, 3-позиционный, закрытый центр
200 серия:08:G1/4
30E: 5/3-ходовой, 3-позиционный центр выхлопа
300 серия: 08: G1/8
30P: 5/3-ходовой, 3-позиционный центр давления
Серия 300: 10: G3/8
Ручные рычажные клапаны серии OLK 4H 2/5 3/5 Характеристики продукта
1. Ручное управление, плавное срабатывание, точное и надежное позиционирование;
2. Конструкция поршневого типа, отличная герметизация, компактный размер, легкий вес, простота установки и демонтажа;
3. Внутреннее отверстие обработано по специальной технологии, что обеспечивает низкое сопротивление трению и длительный срок службы;
4. Нет необходимости в смазке маслом;
5. Функциональность установки панели, простая и удобная установка, отвечающая различным потребностям клиентов.
OULEIKAI 4H РЫЧАГОВЫЙ КЛАПАН Установка и использование
1) Пятиходовой трехпозиционный ручной клапан с ручным сбросом использует шарик из пружинной стали, что облегчает переключение. Пожалуйста, соблюдайте осторожность и не применяйте чрезмерную силу во время работы, так как это может привести к неправильному расположению органов управления и непредвиденным действиям.
2) При монтаже с панелью вы можете снять или оставить проставку в зависимости от конкретной ситуации.
3) Обратитесь к схеме, чтобы узнать о различных способах установки.
Особое примечание: При креплении панели учитывайте толщину монтажной пластины и диаметр монтажного отверстия.
Рычажные клапаны серии 4H, 5-ходовые, общие параметры
рабочая среда
Воздух (фильтруется через фильтр более 40 мкм)
Действие
Ручное прямое управление
смазочный
ненужный
Диапазон рабочего давления МПа (фунты на квадратный дюйм)
0~0,8(0~114)
Гарантированная устойчивость к давлению
1,5 МПа (215 фунтов на квадратный дюйм)
Рабочая температура °С
-20~70
Материал корпуса
алюминиевый сплав
Рычажные клапаны серии 4H, 5 ходов, разные параметры
модель
Диаметр порта
количество позиций
Площадь поперечного сечения потока, мм² (значение CV)

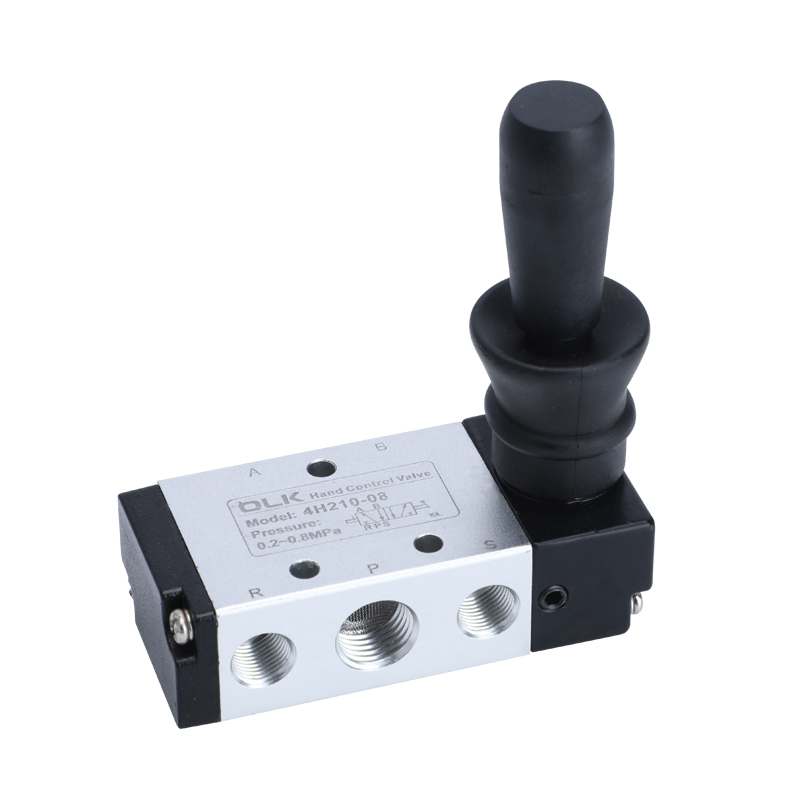

4Х210-06
Впуск = выпуск = G1/8
2 позиция 5 ход
14,0(0,78)
4H230C-06
Впуск = выпуск = G1/8
Трехпозиционное пятиходовое
12,0(0,67)
4Х230Э-06
Впуск = выпуск = G1/8
Трехпозиционное пятиходовое
12,0(0,67)
4Х230П-06
Впуск = выпуск = G1/8
Трехпозиционное пятиходовое
12,0(0,67)
4Х210-08
Впуск = выпуск = G1/4
2 позиция 5 ход
16,0(0,89)
4H230C-08
Впуск = выпуск = G1/4
Трехпозиционное пятиходовое
12,0(0,67)
4Х230Э-08
Впуск = выпуск = G1/4
Трехпозиционное пятиходовое
12,0(0,67)
4Х230П-08
Впуск = выпуск = G1/4
Трехпозиционное пятиходовое
12,0(0,67)
4Х310-08
Впуск = выпуск = G1/4
2 позиция 5 ход
25,0(1,39)
4H330C-08
Впуск = выпуск = G1/4
Трехпозиционное пятиходовое
18,0(1,00)
4Х330Э-08
Впуск = выпуск = G1/4
Трехпозиционное пятиходовое
18,0(1,00)
4Х330П-08
Впуск = выпуск = G1/4
Трехпозиционное пятиходовое
18,0(1,00)

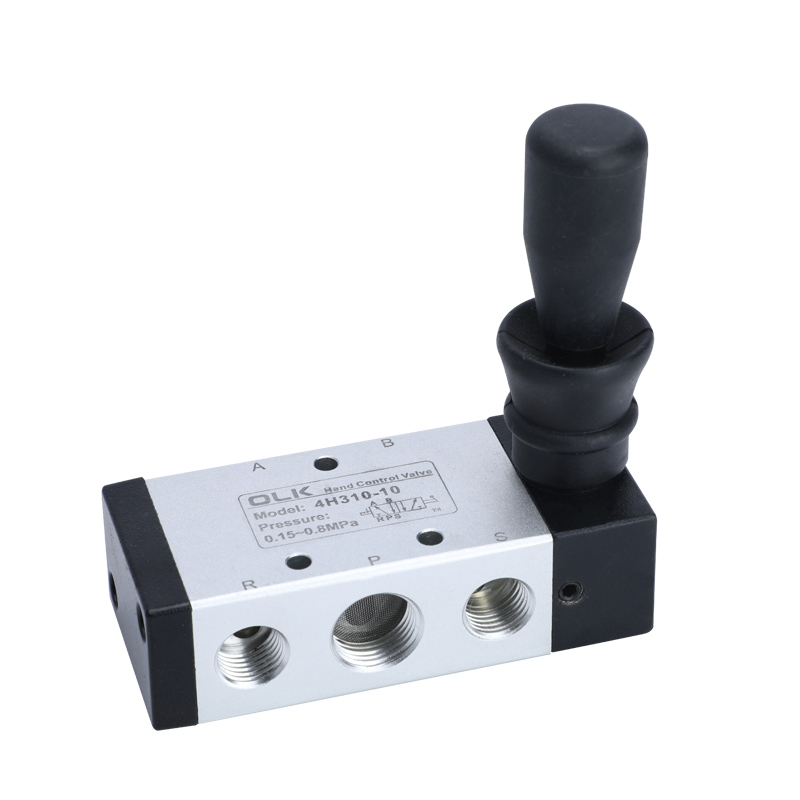

4Х310-10
Вход=Выход=G3/8 Выпуск=G1/4
2 позиция 5 ход
30,0(1,67)
4H330C-10
Вход=Выход=G3/8 Выпуск=G1/4
Трехпозиционное пятиходовое
18,0(1,00)
4Х330Э-10
Вход=Выход=G3/8 Выпуск=G1/4
Трехпозиционное пятиходовое
18,0(1,00)
4Х330П-10
Вход=Выход=G3/8 Выпуск=G1/4
Трехпозиционное пятиходовое
18,0(1,00)
