Разница между тремя типами клапанов 5/3Электромагнитные клапаны

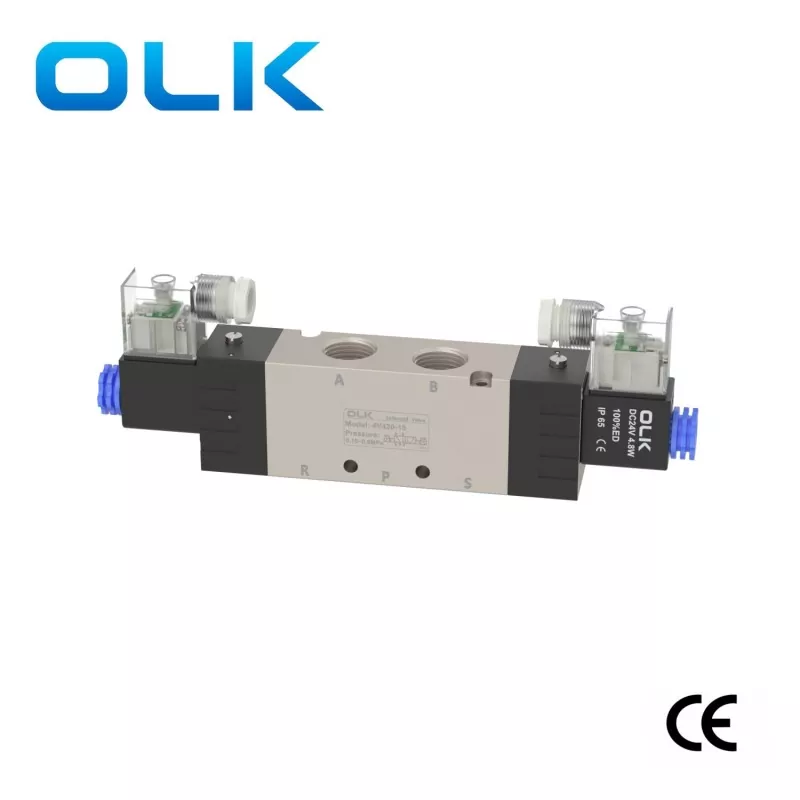

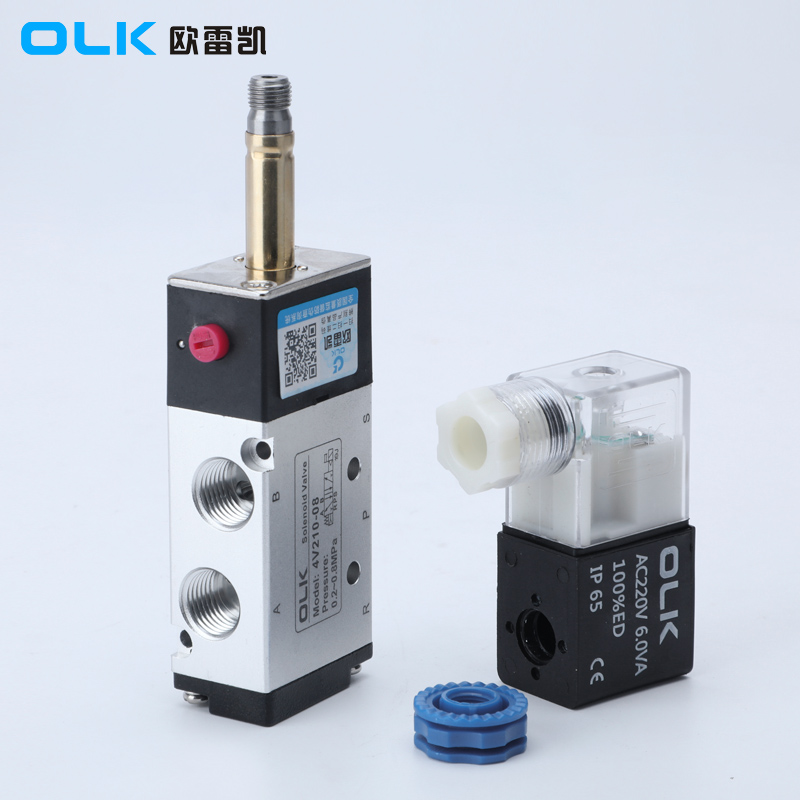

При заказе 5/3электромагнитные клапаныПомимо одинарного и двойного электрического управления, существуют три конфигурации: C (двойной соленоид, 5/3-ходовой, закрытый центр), E (двойной соленоид, 5/3-ходовой центр выпуска) и P (двойной соленоид, 5/3-ходовой клапан давления). центр).
| 5/3 путиэлектромагнитный клапансимвол | Код заказа |
|
|
 |
4В130С-М5/06 4В230С-06/08 4В330С-08/10 4В430С-15 |
Двойной соленоид, 5/3-ходовой, с закрытым центром |
Клапан 5/3 в нормально закрытом положении. |
 |
4В130Э-М5/06 4В230Э-06/08 4В330Э-08/10 4В430Э-15 |
Центр выхлопа с двойным соленоидом 5/3 |
Клапан 5/3 в нормально открытом положении. |
 |
4В130П-М5/06 4В230П-06/08 4В330П-08/10 4В430П-15 |
Двойной соленоид, 5/3-ходовой центр давления |
Клапан 5/3 в положении выпуска. |
Давление в порту P (давление питания):
Это относится к давлению во входном порту электромагнитного клапана (обычно обозначается буквой P). Это давление является движущей силой управления потоком жидкости, когда клапан открывается или закрывается.
В конфигурации с центром давления давление во впускном порту (P) выше, чем в других портах (таких как A или B), и система управления направляет это давление в соответствующий канал.
Среднее положение Выхлоп:
Это описывает состояниеэлектромагнитный клапанкогда в среднем положении. Для трехпозиционных электромагнитных клапанов, когда золотник находится в среднем положении, все порты (например, P, A и B) могут быть соединены между собой, или определенные порты могут образовывать пути утечки.
В типичной конфигурации выхлопа в среднем положении давление из портов A или B может вернуться в выпускное отверстие (обычно обозначенное R или T), сбрасывая давление. Эта конструкция используется в некоторых приложениях для предотвращения чрезмерного повышения давления в системе при отсутствии управляющего сигнала.
Закрытый центр:
В конфигурации с закрытым центром все порты электромагнитного клапана в среднем положении закрыты, что означает, что жидкость не может течь через какие-либо порты.
Такая конструкция обычно используется в ситуациях, когда необходимо поддерживать давление или предотвращать нежелательный поток жидкости, когда система находится в среднем положении.
Краткое содержание:
Центр давления: относится к давлению, приложенному кэлектромагнитный клапанвход.
Центр выпуска: описывает состояние, при котором жидкость может вытекать из одного или нескольких отверстий в среднем положении.
Закрытый центр: описывает состояние, при котором все порты закрыты, что предотвращает поток жидкости в среднем положении.
Преимущества электромагнитного клапана 5/3 по сравнению с электромагнитным клапаном 5/2:
Несколько вариантов средней позиции:
Электромагнитный клапан 5/3 имеет три рабочих положения, при этом среднее положение можно настроить на различные состояния (например, давление, выпуск или закрытие).
Такая гибкость позволяет поддерживать давление, сбрасывать давление или полностью герметизировать систему, когда клапан отключен или в аварийной ситуации, предлагая больше возможностей управления для различных применений.
Повышенная безопасность и контроль:
Электромагнитный клапан 5/3 может поддерживать давление или давление выпуска в среднем положении, обеспечивая защиту от непреднамеренных действий в критически важных для безопасности приложениях. Например, в случае сбоя питания или потери сигнала управления выбор подходящего среднего положения может защитить оборудование и персонал.
Электромагнитный клапан 5/2 при потере сигнала может вернуться только в исходное положение и не может обеспечить аналогичную защиту.
Предотвращение удара цилиндра:
Среднее положение электромагнитного клапана 5/3 можно использовать для смягчения воздействия на цилиндр при изменении направления движения. Например, выбор среднего положения выхлопного типа может обеспечить сброс частичного давления при переключении направления, избегая ударов из-за внезапной остановки или запуска, тем самым продлевая срок службы оборудования.
5/2электромагнитный клапанлишена этой функции, так как может переключаться между двумя направлениями только быстро, что в некоторых случаях может привести к ударам и износу оборудования.
Заключение:
Электромагнитный клапан 5/3 предлагает значительные преимущества в гибкости, безопасности, смягчении ударов и комплексном управлении по сравнению с электромагнитным клапаном 5/2. Это делает его очень ценным в приложениях, требующих нескольких режимов работы, повышенной безопасности и снижения воздействия на оборудование. Между тем, электромагнитный клапан 5/2, обладающий более простой конструкцией и меньшей стоимостью, обычно используется в системах, где не требуется сложное управление.
-
