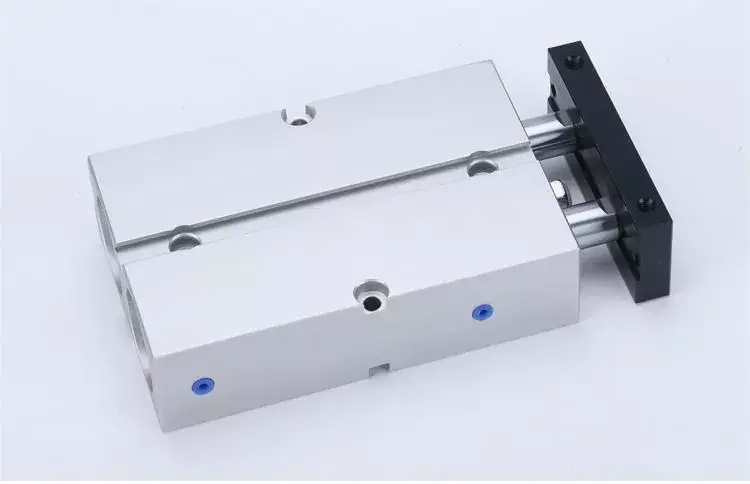

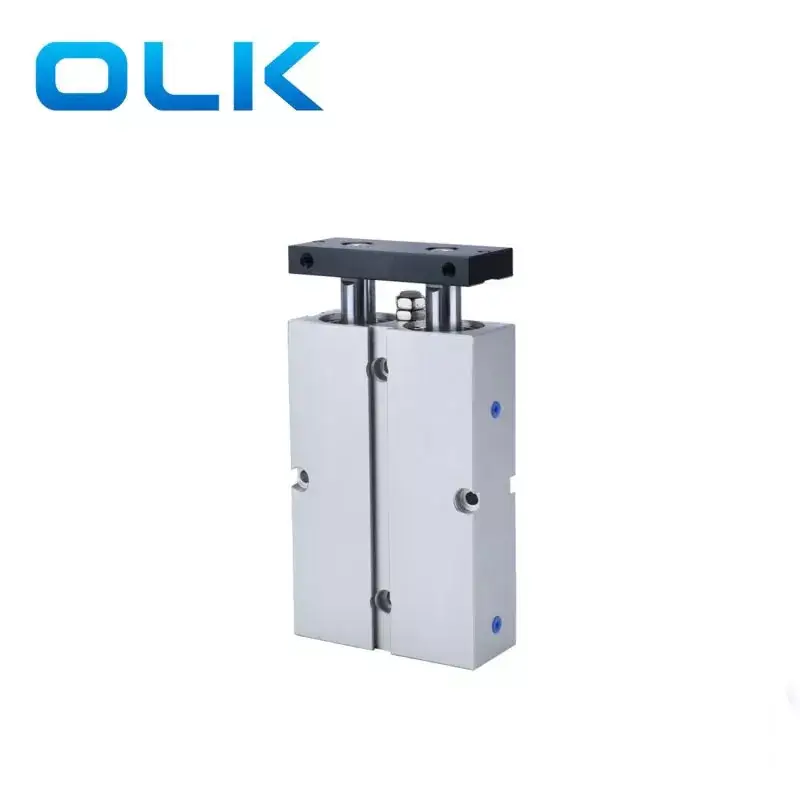

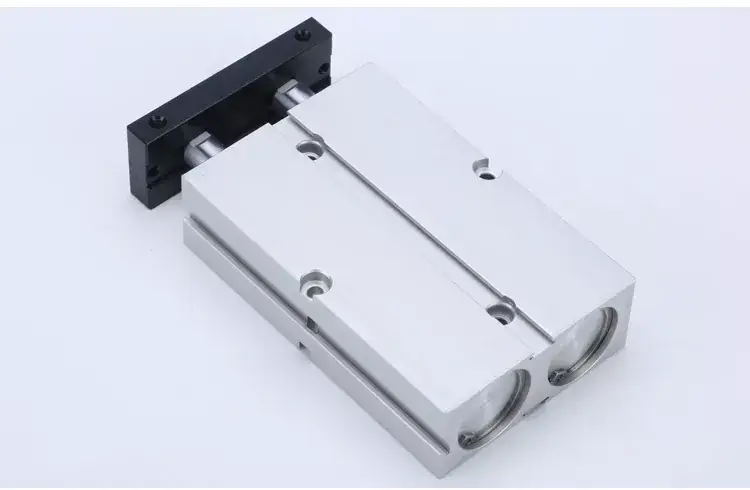

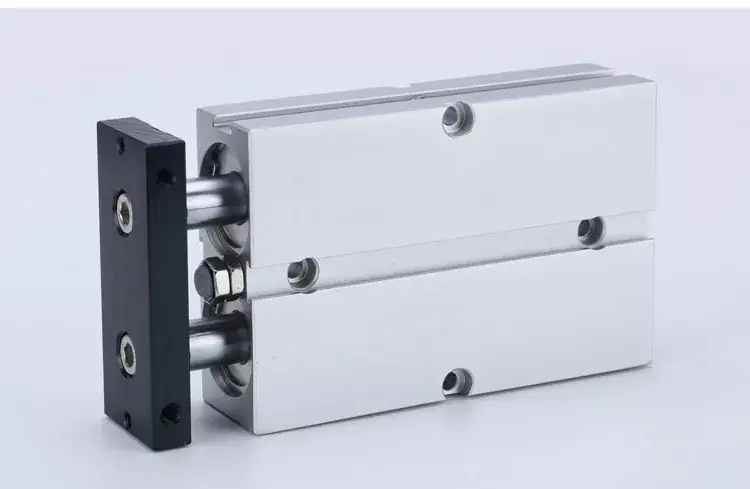

Наша фабрика специализируется на производстве цилиндра с двойной осью серии TN. Добро пожаловать, чтобы купить цилиндр двойной оси серии TN от OLK. Каждый запрос от клиентов отвечает в течение 24 часов. Двойной цилиндр Ouleikai (OLK) TN обеспечивает одновременное управление множественными осями, облегчая сложные пути движения и многоосную совместную работу.
По сравнению с использованием множественных одноосных цилиндров отдельно, двойная оси цилиндринтегрита TN с множественными активами в действии, с более компактной монтажной формой встроенного корпуса, которая является более компактной.
Поставщики пневматических средств с усовершенствованным дизайном и оптимизированными алгоритмами управления, он обеспечивает эффективное использование энергии и эффекты энергосбережения, снижая потребление энергии и эксплуатационные расходы.
Ускоренная панель цилиндра с двойной осью TN имеет монтажные отверстия с трех сторон, облегчая многопозиционную нагрузку. Он обеспечивает точный синхронный контроль множественных осей, обеспечивая синхронное движение каждой оси в сложных путях движения.
1. Соответствует стандартам компании.
2. Установка встроенного тела для экономии пространства.
3. обладает определенным изгибом и устойчивостью к крути, способным выдерживать боковые нагрузки.

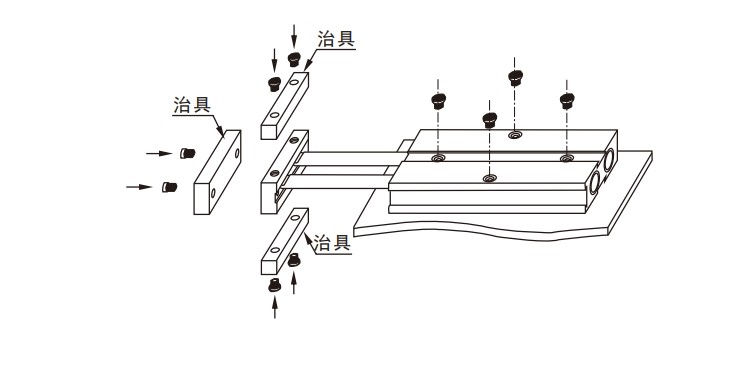

4. Монтажные отверстия на трех сторонах фиксированной пластины облегчают многопозиционное монтаж.
5. Регулируемая передняя часть столкновения на корпусе обеспечивает регулировку хода цилиндра и облегчение удара.
6. Эта серия цилиндров стандартно оснащена магнитными насадками с немагнитными опциями.
|
Размер отверстия (мм) |
10 |
16 |
20 |
25 |
32 |
|
|
Действующий режим |
Двойная игра |
|||||
|
Рабочая среда |
Очищенный воздух |
|||||
|
Рабочее давление |
0,1-1,0 МПа (14-145 кв. |
|||||
|
Доказательство давления |
1,5 МПа (215 фунтов на квадратный дюйм) |
|||||
|
Рабочий диапазон температуры |
‘-20-70 ℃ |
|||||
|
Рабочий диапазон скорости |
30-500 |
|||||
|
Режим буферизации |
подушка |
|||||
|
Неоткрытая точность |
± 0,4 |
± 0,3 |
||||
|
Размер порта |
M5 x 0,8 |
Pt1/8 |
||||
Точность, не относящаяся к обороту, относится к углу, установленная цилиндром, фиксированная пластина может вращаться, когда цилиндр находится в полностью втягиваемом состоянии.
Доступны типы потоков поглощения являются NPT и G.
PS: All TN Series Dual Axis Cylinder с магнитами.
Символ цилиндра с двойной осью серии TN:
|
Код заказа |
||||||||
|
Теннесение |
- |
20 |
X |
50 |
- |
S |
- |
|
|
МОДЕЛЬ |
|
Размер отверстия |
|
гладить |
|
Магнит |
|
Нить |
|
TN: цилиндр с двойным стержнем (двойная игра), полная серия с магнитом |
|
|
|
|
|
S: с магнитом |
|
Бланк: PT Thread |
|
|
|
|
|
|
|
|
|
T: NPT Thread |
|
|
|
|
|
|
|
|
|
G: G Тема |
Стандартная спецификация цилиндра с двойным цилиндром TN серии:
|
Размер отверстия (мм) |
10 |
16 |
20 |
25 |
32 |
|
|
Действующий режим |
Двойная игра |
|||||
|
Рабочая среда |
Очищенный воздух |
|||||
|
Рабочее давление |
0,1-1,0 МПа (14-145 кв. |
|||||
|
Доказательство давления |
1,5 МПа (215 фунтов на квадратный дюйм) |
|||||
|
Рабочий диапазон температуры |
‘-20-70 ℃ |
|||||
|
Рабочий диапазон скорости |
30-500 |
|||||
|
Режим буферизации |
подушка |
|||||
|
Неоткрытая точность |
± 0,4 |
± 0,3 |
||||
|
Размер порта |
M5 x 0,8 |
Pt1/8 |
|
|||
Точность, не относящаяся к обороту, относится к углу, установленная цилиндром, фиксированная пластина может вращаться, когда цилиндр находится в полностью втягиваемом состоянии.
Доступны типы потоков поглощения являются NPT и G.
PS: Alltn Series Dual Axis Cylinder с магнитами.
|

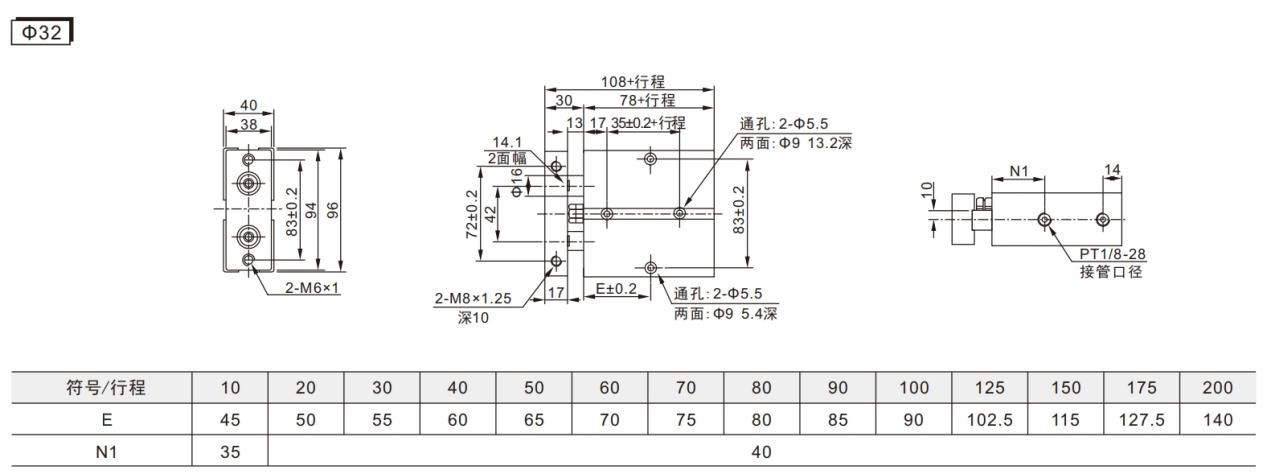

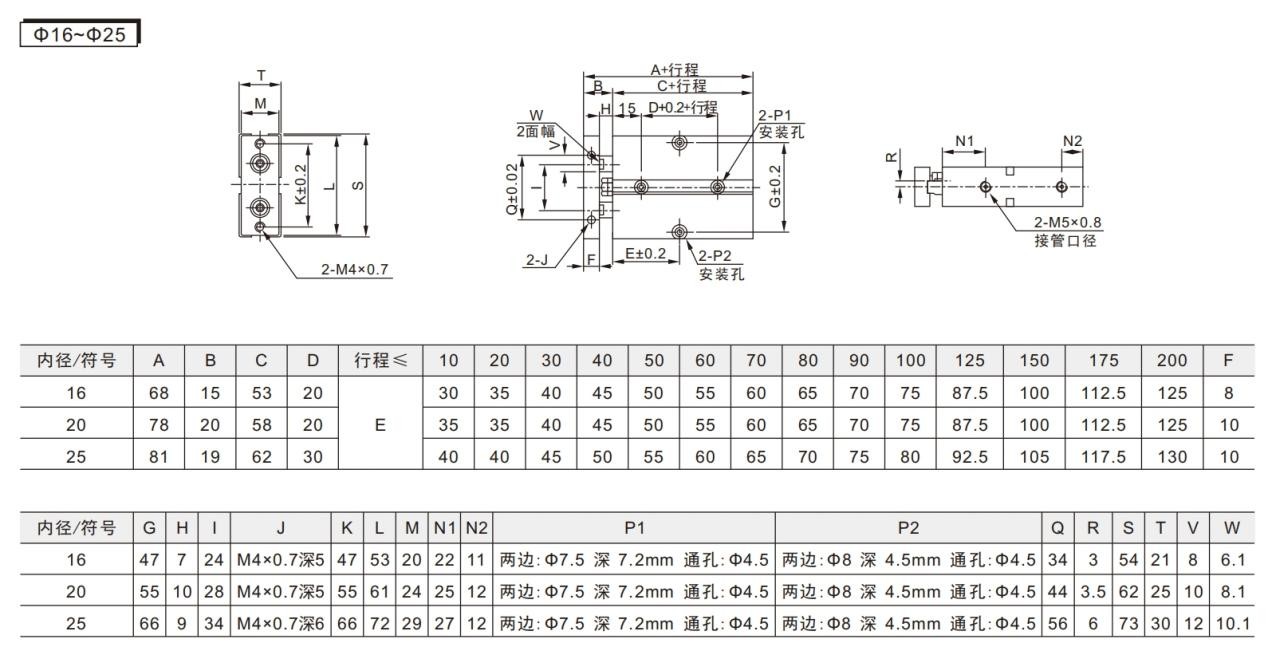

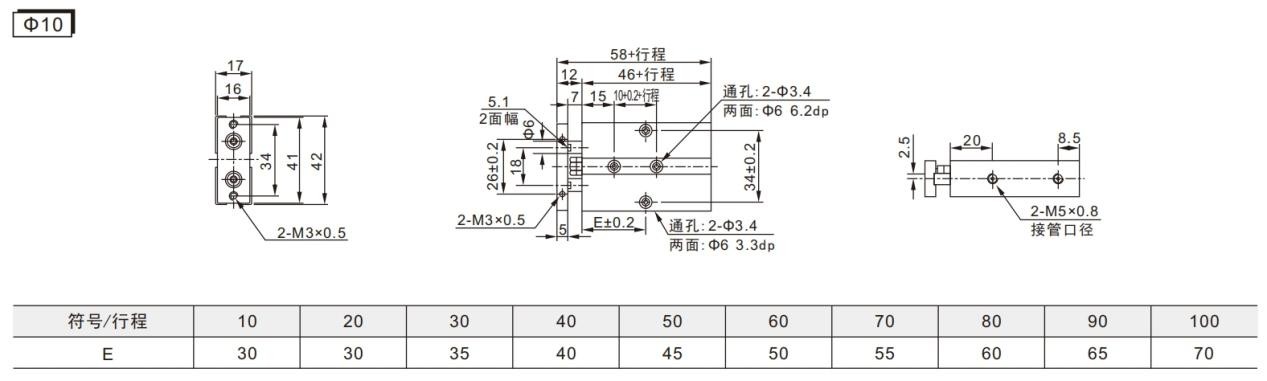

заглушка (мм) |
Диаметр поршня (мм) |
Актерский тип |
Эффективная область (мм²) |
Давление воздуха (МПа) |
|||||||
|
0.1 |
0.2 |
0.3 |
0.4 |
0.5 |
0.6 |
0.7 |
|||||
|
6 |
4 |
Двойная игра |
Толкать сторону |
56.5 |
5.7 |
11.3 |
17.0 |
22.6 |
28.3 |
33.9 |
39.6 |
|
Толкать сторону |
31.4 |
3.1 |
6.3 |
9.4 |
12.6 |
15.7 |
18.8 |
22.0 |
|||
|
10 |
6 |
Двойная игра |
Толкать сторону |
157.1 |
15.7 |
31.4 |
47.1 |
62.8 |
78.5 |
94.2 |
110.0 |
|
Толкать сторону |
100.5 |
10.1 |
20.1 |
30.2 |
40.2 |
50.3 |
60.3 |
70.4 |
|||
|
16 |
8 |
Двойная игра |
Толкать сторону |
402.1 |
40.2 |
80.4 |
120.6 |
160.8 |
201.1 |
241.3 |
281.5 |
|
Толкать сторону |
301.6 |
30.2 |
60.3 |
90.5 |
120.6 |
150.8 |
181.0 |
211.1 |
|||
|
20 |
10 |
Двойная игра |
Толкать сторону |
628.3 |
62.8 |
125.7 |
188.5 |
251.3 |
314.2 |
377.0 |
439.8 |
|
Толкать сторону |
471.2 |
47.1 |
94.2 |
141.4 |
188.5 |
235.6 |
282.7 |
329.9 |
|||
|
25 |
12 |
Двойная игра |
Толкать сторону |
981.7 |
98.2 |
196.3 |
294.5 |
392.7 |
490.9 |
589.0 |
687.2 |
|
Толкать сторону |
755.6 |
75.6 |
151.1 |
226.7 |
302.2 |
377.8 |
453.3 |
528.9 |
|||
|
32 |
16 |
Двойная игра |
Толкать сторону |
1608.5 |
160.8 |
321.7 |
482.5 |
643.4 |
804.2 |
965.1 |
1125.9 |
|
Толкать сторону |
1206.4 |
120.6 |
241.3 |
361.9 |
482.5 |
603.2 |
723.8 |
844.5 |
|||
