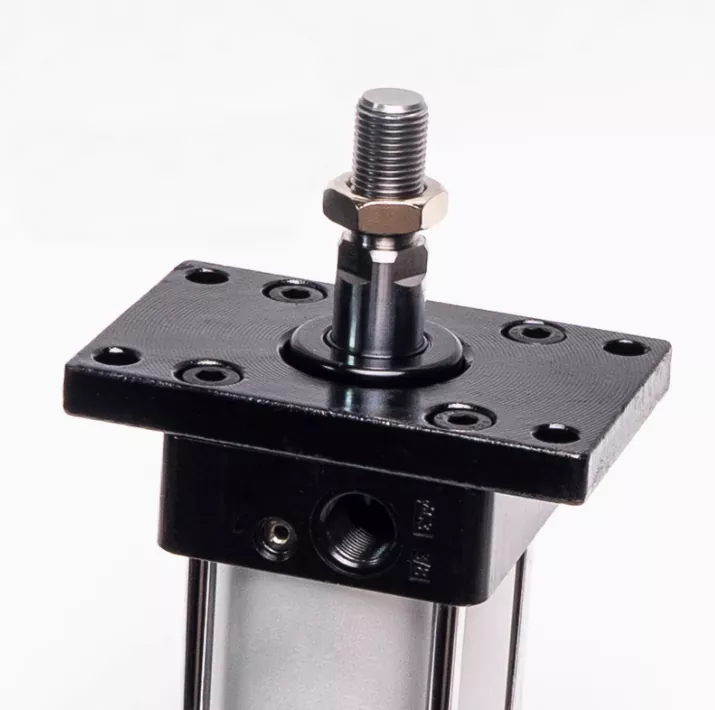

Фланцевое крепление FA представляет собой переднюю монтажную кронштейн, используемый для стандартных пневматических цилиндров серии SC. Фиксированный корпус цилиндра, так что движение нагрузки и направление движения поршня находились на одной и той же оси или параллельной.

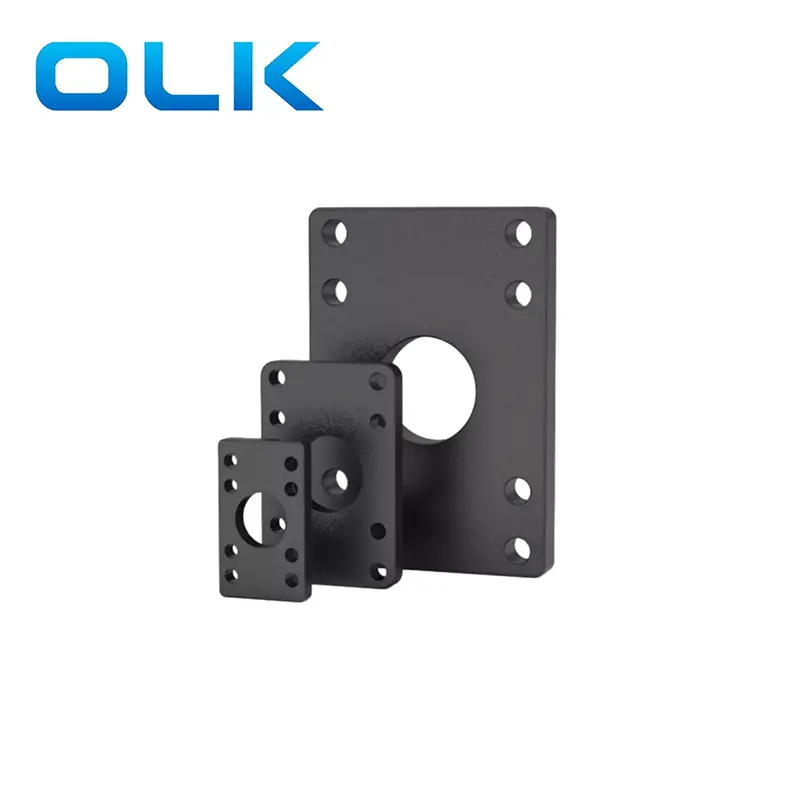

Флацевое крепление FA-это черный прямоугольный плоский с монтажными отверстиями, позволяющие пневматическому цилиндру серии SC.
Применение: из-за пригодности фланцевого кронштейна FA-Front Flange Cracket для установки оборудования с кронштейнами или роботизированными рычагами на передней части и обычно на той же плоскости, что и отверстия для установки автоматических машин. Таким образом, существует несколько типичных сценариев применения следующим образом
Упаковочные машины: линейные движения с фиксированной позицией с точным контролем хода.
Оборудование для автоматизации: стабильное монтаж для цилиндров в вертикальном или горизонтальном позиционировании.
Обработка материалов: используется в светильниках, где цилиндр должен быть надежно закреплен.
Обработчивые станции: для нажатия, толкания или зажима, которые требуют нулевого бокового движения.
Испытательные установки и контрольные единицы: где жесткое позиционирование цилиндра необходимо для повторяемости.
|
В |
63 |
X |
50 |
- |
S |
- |
Фанат |
|
Стандартный пневмацитный цилиндр SC серии |
Размер отверстия |
|
гладить |
|
S ： Магнитный |
|
FA: головка цилиндра с фланцевым креплением |
|
|
|
|
|
|
Бланк: не |
|
|
|

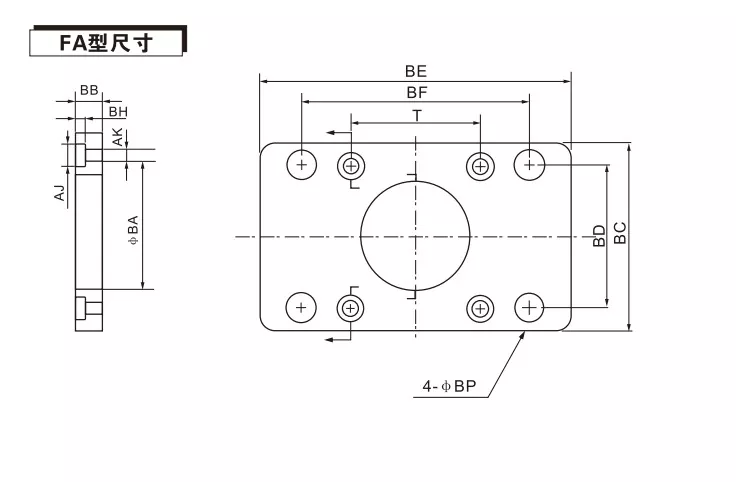

Код / диаметр отверстия |
32 |
40 |
50 |
63 |
80 |
100 |
125 |
160 |
200 |
|
Бакалавра |
28.3 |
32.3 |
38.3 |
38.3 |
47.3 |
47.3 |
60.3 |
65.3 |
75.3 |
|
Б.Б. |
10 |
10 |
10 |
12 |
16 |
16 |
20 |
20 |
25 |
|
До н.э. |
47 |
52 |
65 |
76 |
95 |
115 |
140 |
180 |
220 |
|
Бд |
33 |
36 |
47 |
56 |
70 |
84 |
90 |
115 |
135 |
|
БЫТЬ |
72 |
84 |
104 |
116 |
143 |
162 |
224 |
280 |
320 |
|
Бр |
58 |
70 |
86 |
98 |
119 |
138 |
180 |
230 |
270 |
|
BH |
6.5 |
6.5 |
6.5 |
8.5 |
10.5 |
10.5 |
8 |
8 |
12 |
|
А.Дж. |
10.5 |
10.5 |
10.5 |
13.5 |
16.6 |
16.6 |
19 |
25 |
25 |
|
И |
6.5 |
6.5 |
6.5 |
8.5 |
10.5 |
10.5 |
13 |
17 |
17 |
|
Б. |
7 |
7 |
9 |
9 |
11 |
11 |
16 |
18 |
22 |
|
T |
33 |
37 |
47 |
56 |
70 |
84 |
110 |
140 |
175 |
Можно ли подключиться к фронтальному фланковому кронштейну с другими цилиндрами для использования?
Установки отверстий разных цилиндров имеют разные позиции, и следует использовать соответствующие фланцевые пластины FA. Эта фланцевая пластина серии FA может использоваться только со стандартными цилиндрами серии SC.
Что отличаются с фланцевым креплением OLK FA и задним фланцем FB？
Передний фланец FA: подключите переднюю часть цилиндра к оборудованию, а поршневой стержень обращается наружу во время установки. Обычно используется в сценариях оборудования и нагрузки.
Задний фланец FB: подключите задний конец цилиндра к оборудованию и скрыть корпус цилиндра за кронштейном. Подходит для ситуаций, когда корпус цилиндра необходимо исправить и его положение сохраняется.
