Магнитный переключатель цилиндров используется для определения положения хода воздушного цилиндра, не требуется для управляющих клапанов машины или ударов по шкале и их монтажных кронштейнов на обоих концах хода, и без необходимости блоков столкновений в конце поршневого стержня, что облегчает использование и компактное в структуре. Высокая надежность, длительный срок службы, низкая стоимость и короткое время отклика переключателя, следовательно, он широко использовался.
Ольк предполагает, что при использовании важно отметить, что магнитный переключатель цилиндров не должен быть установлен вблизи устройств с сильными магнитными полями. Когда два пневматических цилиндра, оснащенные магнитными переключателями, перемещаются параллельно, чтобы предотвратить магнитное помехи, расстояние должно превышать 40 мм. Необходимо регулярно проверять, смеется ли положение магнитного переключателя.
· Интеллектуальное зондирование
· Магнитная стабильность, чувствительная индукция
· Легко установлен, может быть установлен в любом положении вдоль хода цилиндра
|
Модель |
CS1-F |
Cs1-in |
CS1-J |
CS1-S. |
CS1-G |
D-A93 |
D-A73 |
D-Z73 |
D-A54 |
|
Применимые цилиндры |
SC/MAL/MA |
SC/MAL/MA |
SDA/TDA/TN |
Зло/мой |
SDA (Groove) |
SU (SMC) |
CQ2B (SMC) |
CXS (SMC) |
|
|
Метод установки |
Завязывание/кольцевые ремни |
Завязывание/кольцевые ремни |
Отслеживать |
Отменен |
Отслеживать |
Отслеживать |
Отслеживать |
Отслеживать |
Отслеживать |
|
Фото |
|
|
|
|
|
|
|
|
|
|
Диаграмма применения цилиндров |
|
|
|
|
|
|
|
|
|
|
Схема измерения |
|
|
|
|
|
|
|
|
|
|
Тип переключения |
SPST обычно открыт |
SPST обычно открыт |
SPST обычно открыт |
SPST обычно открыт |
SPST обычно открыт |
SPST обычно открыт |
SPST обычно открыт |
SPST обычно открыт |
SPST обычно открыт |
|
Чувствительный тип |
Переключатель тростника с контактом |
Переключатель тростника с контактом |
Переключатель тростника с контактом |
Переключатель тростника с контактом |
Переключатель тростника с контактом |
Переключатель тростника с контактом |
Переключатель тростника с контактом |
Переключатель тростника с контактом |
Переключатель тростника с контактом |
|
Рабочее напряжение |
5–240 В постоянного тока/ac |
5–240 В постоянного тока/ac |
5–240 В постоянного тока/ac |
5–240 В постоянного тока/ac |
5–240 В постоянного тока/ac |
5–240 В постоянного тока/ac |
5–240 В постоянного тока/ac |
5–240 В постоянного тока/ac |
5–240 В постоянного тока/ac |
|
Максимальный переключение тока |
100 мА (макс) |
100 мА (макс) |
100 мА (макс) |
100 мА (макс) |
100 мА (макс) |
100 мА (макс) |
100 мА (макс) |
100 мА (макс) |
100 мА (макс) |
|
Максимальная контактная емкость |
10 Вт (макс) |
10 Вт (макс) |
10 Вт (макс) |
10 Вт (макс) |
10 Вт (макс) |
10 Вт (макс) |
10 Вт (макс) |
10 Вт (макс) |
10 Вт (макс) |
|
Внутреннее энергопотребление |
Никто |
Никто |
Никто |
Никто |
Никто |
Никто |
Никто |
Никто |
Никто |
|
Напряжение падение |
Макс 2,5 В @ 10MA DC |
Макс 2,5 В @ 100MA DC |
Макс 2,5 В @ 100MA DC |
Макс 2,5 В @ 10MA DC |
Макс 2,5 В @ 10MA DC |
Макс 2,5 В @ 40 мА DC |
Макс 2,5 В @ 10MA DC |
Макс 2,5 В @ 40 мА DC |
Макс 2,5 В @ 40 мА DC |
|
Ток утечки |
|
|
|
|
|
Макс 10 Вт |
|
Макс 10 Вт |
Макс 10 Вт |
|
Индикатор свет |
Красный светодиод |
Красный светодиод |
Красный светодиод |
Красный светодиод |
Красный светодиод |
Красный светодиод |
Красный светодиод |
Красный светодиод |
Красный светодиод |
|
Кабель |
2.8φ, 2c, серый нефтяной ПВХ |
2.8φ, 2c, серый нефтяной ПВХ |
2.8φ, 2c, серый нефтяной ПВХ |
2.8φ, 2c, серый нефтяной ПВХ |
2.8φ, 2c, серый нефтяной ПВХ |
2.8φ, 2c, серый нефтяной ПВХ |
2.8φ, 2c, серый нефтяной ПВХ |
2.8φ, 2c, серый нефтяной ПВХ |
2.8φ, 2c, серый нефтяной ПВХ |
|
Чувствительность |
|
|
|
|
60 Гаусс |
60 Гаусс |
60 Гаусс |
60 Гаусс |
60 Гаусс |
|
Максимальная частота переключения |
200 Гц |
200 Гц |
200 Гц |
200 Гц |
- |
– |
- |
– |
- |
|
Рабочая температура |
– |
– |
– |
– |
– |
– |
– |
– |
– |
|
Шоковое сопротивление |
30 г |
30 г |
30 г |
30 г |
30 г |
30 г |
30 г |
30 г |
30 г |
|
Вибрационное сопротивление |
– |
– |
– |
– |
– |
– |
– |
– |
– |
|
Защитный класс |
– |
– |
– |
– |
– |
– |
– |
– |
– |
|
Защитная цепь |
Никто |
Никто |
Никто |
Никто |
Никто |
Никто |
Никто |
Никто |
Никто |
|
Модель |
Су-10 |
Су-12 |
Су-15 |
Су-16 |
Су-18 |
TCS1-F |
|
Применимые цилиндры |
SU32 |
SU32/40/50 |
Его |
SU80/100/12 |
|
Кронштейн |
|
Метод установки |
Отслеживать |
Отслеживать |
Отслеживать |
Отслеживать |
Отслеживать |
Винт |
|
Единица |
ПК |
ПК |
ПК |
ПК |
ПК |
ПК |
|
Модель |
MA-16 |
MA-20 |
Ма-25 |
MA-32 |
MA-40 |
MAL-16 |
MAL-20 |
MAL-25 |
MAL-32 |
MAL-40 |
|
Единица |
ПК |
ПК |
ПК |
ПК |
ПК |
ПК |
ПК |
ПК |
ПК |
ПК |
1: закрепиться с помощью связей на молнии нержавеющей стали
2: исправлено на тяге
3: Установите непосредственно из слота установки
4: Рельсовая установка
Меры предосторожности для магнитных переключателей
· Не замыкайте 2-проводные переключатели.
2-проводные магнитные переключатели имеют очень низкое сопротивление. Подключение их непосредственно к питанию может вызвать короткий замыкание и сжечь переключатель.
· Проверьте полярность проводки.
2-проводные переключатели должны быть подключены с правильной полярностью. Обратная проводка может привести к тому, что сигнальный свет не включается.
3-проводные переключатели также должны быть правильно подключены, или они могут быть повреждены.
· Не подключайтесь непосредственно к крупным индуктивным нагрузкам.
Большие нагрузки, такие как двигатели или большие соленоидные клапаны, могут вызвать ток всплеска и уничтожить переключатель. Убедитесь, что напряжение и ток являются стабильными и чистыми.
· Избегайте сильных магнитных полей и металлических чипсов.
Они могут снизить чувствительность и вызвать ложные сигналы или сбой. Для сильных магнитных сред, используйте специальные магнитные переключатели, предназначенные для этого использования.
· Не используйте в суровых условиях.
Датчика изготовлена из смолы. Избегайте воды, химикатов или морской воды, которая может привести к тому, что она может взломать или набухать.
· Обработка с осторожностью.
Магнитные переключатели хрупкие. Избегайте ударов, тяги или грубой обработки во время хранения, транспортировки и установки.
· Ток утечки в 2-проводных электронных переключателях.
Эти переключатели имеют небольшой ток утечки. Убедитесь, что начальный ток нагрузки выше, чем ток утечки, чтобы избежать ложных сигналов. 3-проводные переключатели имеют более низкую утечку или используют механические переключатели без утечки.
· Для других особых условий проконсультируйтесь перед использованием.
Свяжитесь с командой OLK, чтобы избежать повреждения или потери от неправильного использования.
Как используется магнитный переключатель?
Магнитные переключатели могут использоваться в сочетании с ПЛК, реле и другими контроллерами для передачи сигналов.
Каковы меры предосторожности для магнитных переключателей?
Не зажимайте источник питания непосредственно при использовании магнитных переключателей.
Что такое бесконтактный магнитный переключатель?
Неконтактный магнитный переключатель работает не так, как контактный тип. Он использует электронные компоненты для обнаружения магнитов, а не механических деталей, таких как переключатели тростника. Вот почему его также называют твердотельным или электронным магнитным переключателем. У него лучшее сопротивление шоку и вибрации, и его продолжительность жизни почти постоянна.
|
Сравнение двух методов обнаружения позиций для цилиндров |
||
|
Путь обнаружения |
|
характеристика |
|

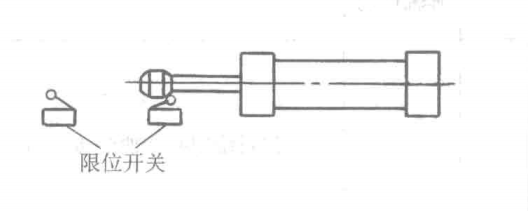

Предельный переключатель: ограниченные переключатели установлены с блоками столкновения перед поршневым стержнем. В типе ограниченного переключателя блоки столкновения устанавливаются на поршневом стержне, а ограниченные переключатели (такие как переключатели движения и механические направленные клапаны управления) устанавливаются на обоих концах удара движения поршня, чтобы обнаружить ход движения поршня. Это контактный переключатель. |
|
1) Рабочая нагрузка проектирования, установки, отладки и технического обслуживания велика. 2) Пространство установки большое 3) Стоимость высока. 4) При неправильном использовании продолжительность жизни короткая. 5) Не влияет магнитные поля |
|
Магнитный переключатель: тип магнитного переключателя должен установить два магнитных переключателя непосредственно в разных положениях на корпусе цилиндра, чтобы обнаружить ход движения воздушного цилиндра. Это бесконтактный переключатель. |
|
1) Значительно сэкономить дизайн и время установки, легко отлаживать 2) Небольшое пространство установки 3) Стоимость значительно снижена, с меньшим количеством привязанств. 4) Он имеет высокую надежность, длительный срок службы и хорошую повторяемость позиций действия. Нет проблем с механическим повреждением воздействия, и он обладает сильной пылью, водой и масляной устойчивостью. 5) Легко достичь электрического управления пневматическим соединением 6) Анти магнитные меры должны быть приняты в сильных магнитных полях |
