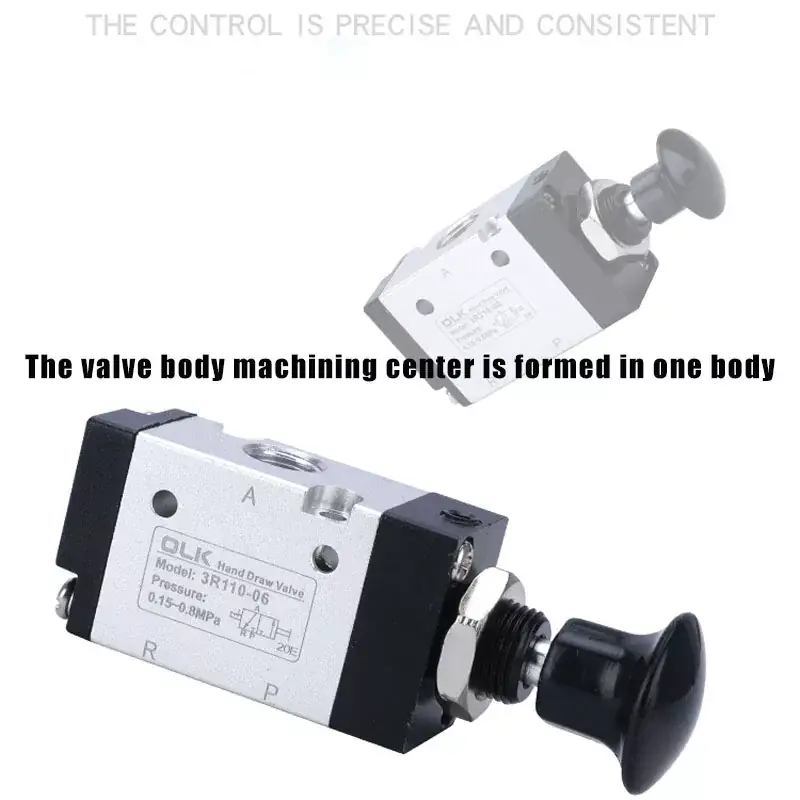

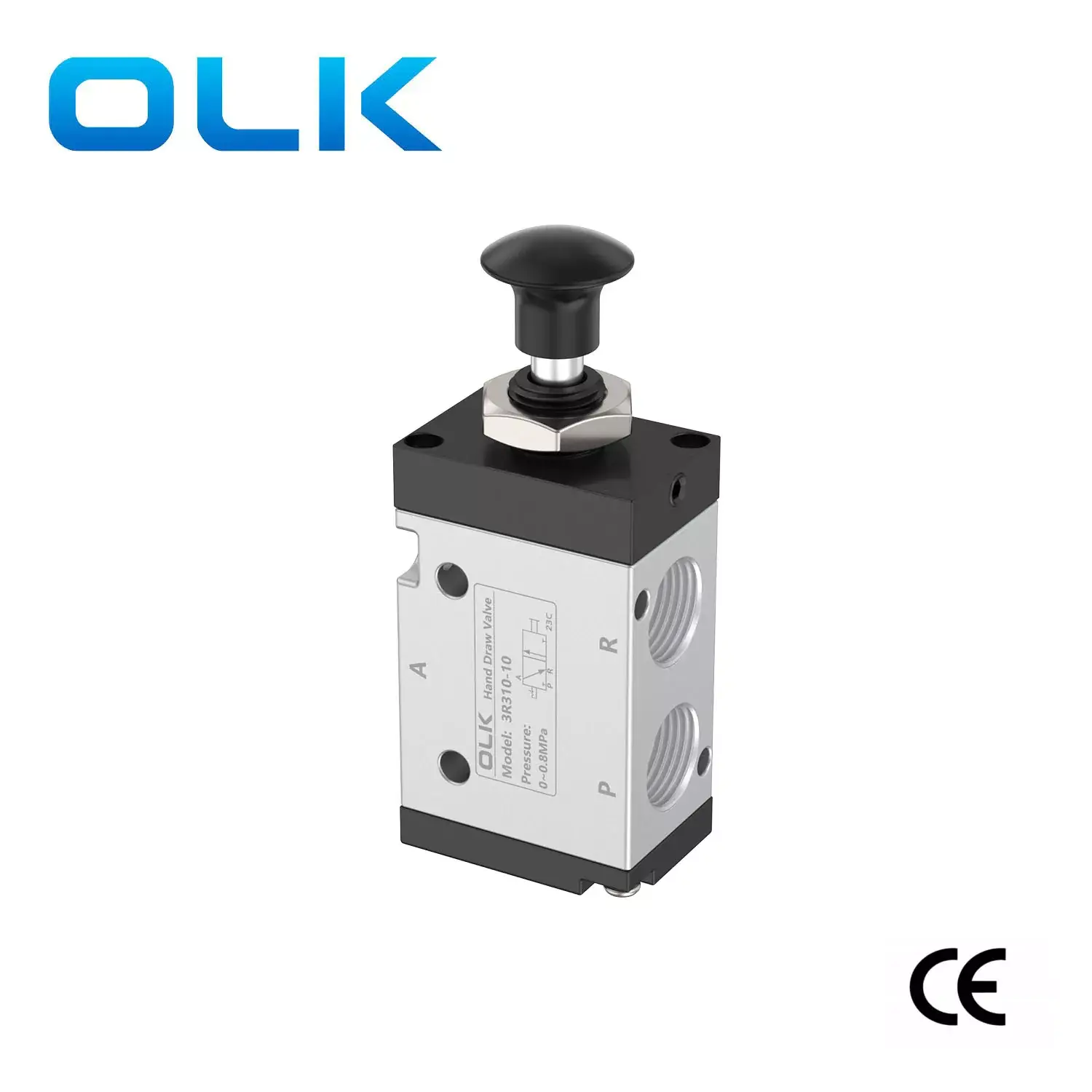

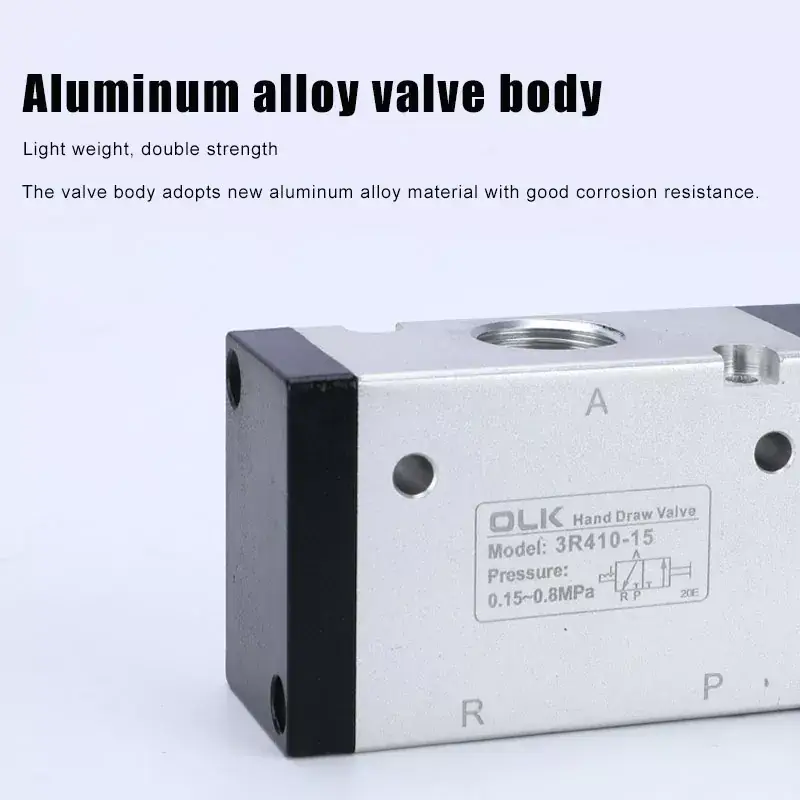

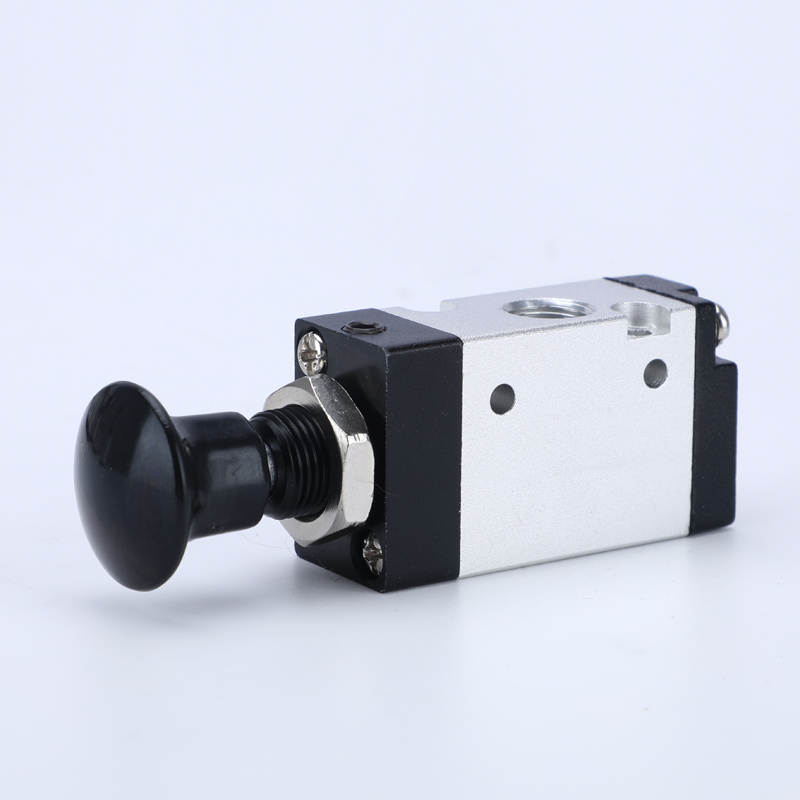

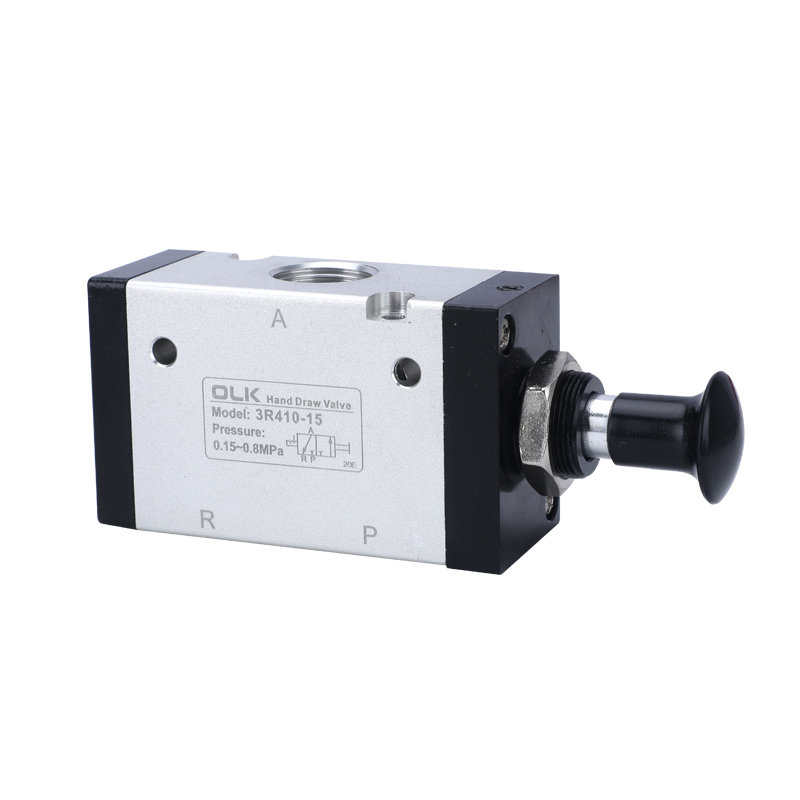

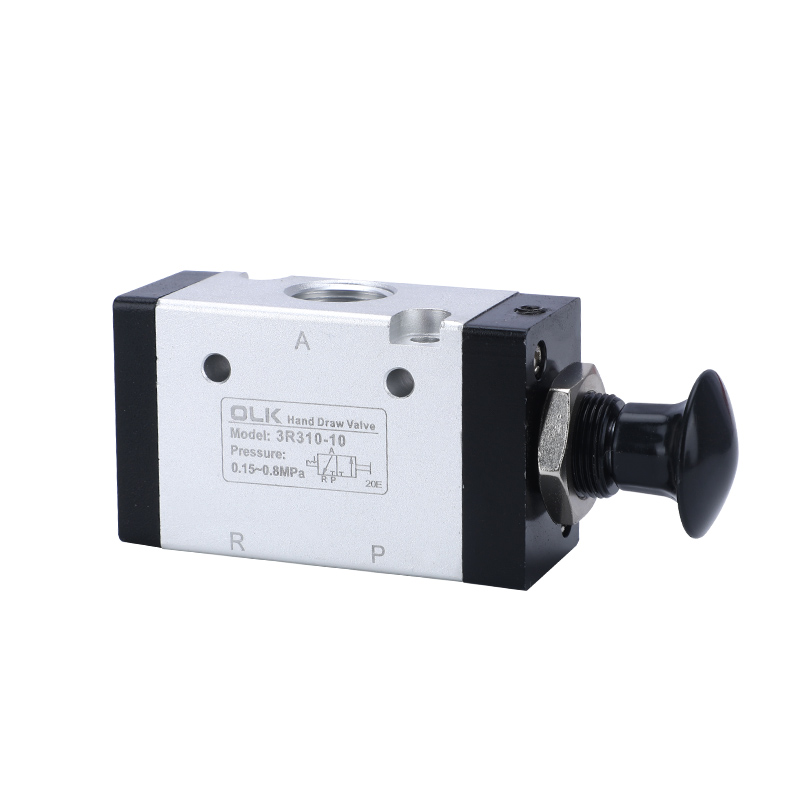

Ouleikai (OLK) с 2003 года производит ручной рычажный клапан серии 3R, который может заменить ручной клапан серии AIR TAC типа 3L. Ручной клапан 3R управляет направлением путем прямого ручного управления. Двухходовой трехходовой клапан имеет одно впускное, одно выпускное и одно выпускное отверстие. Входное отверстие оснащено фильтрующей сеткой для удаления примесей из воздуха, предотвращающих загрязнение и утечку воздуха из уплотнительного кольца. Алюминиевая поверхность корпуса клапана подвергается пескоструйной обработке, а интерфейсы не имеют заусенцев, на выбор предлагаются трубы различных диаметров (M5, G1/8, G1/4, G3/8, G1/2).
СИМВОЛ:
| Код заказа: |
|||
| 3Р | 2 | 10 | 08 |
| МОДЕЛЬ: | РЯД: | ФУНКЦИЯ: | РАЗМЕР ПОРТА: |
| 3R:3/2-ходовой ручной клапан | Серия 1:100 | 10:2 ПОЛОЖЕНИЕ | 100 серия:06:G1/8 |
|
|
2:200 серия |
|
200 серия:06:G1/8 |
|
|
3:300 сейров |
|
200 серия:08:G1/4 |
|
|
|
|
300 серия:08:G1/8 |
|
|
|
|
300 серия:10:G3/8 |

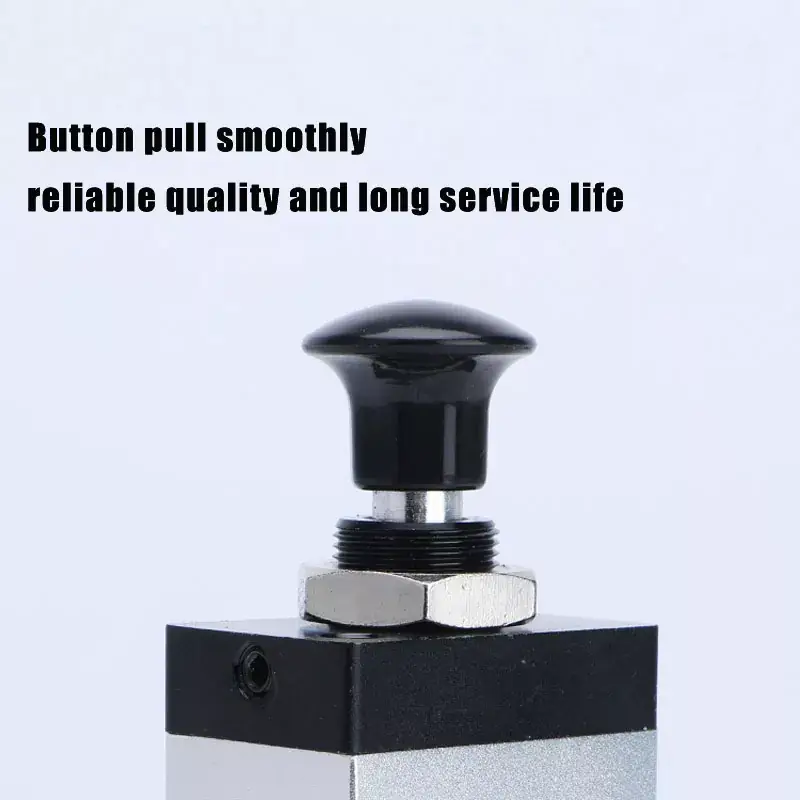

1. Ручное управление, соосное с осью, для простого и точного позиционирования, обеспечивая надежность.
2. Конструкция поршневого типа с отличным уплотнением, компактными размерами, легким весом и простотой сборки.
3. Внутренние отверстия обработаны специальными методами, что приводит к минимальному сопротивлению трения и увеличению срока службы.
4. Не требует смазки маслом.
5. Простая установка с несколькими монтажными позициями, обеспечивающими удобное использование.
|
рабочая среда |
Воздух (фильтруется через фильтр более 40 мкм) |
|
Действие |
Ручное прямое действие |
|
количество позиций |
Две позиции, три пути |
|
смазочный |
ненужный |
|
Диапазон рабочего давления МПа (фунты на квадратный дюйм) |
0~0,8(0~114) |
|
Гарантированная устойчивость к давлению |
1,5 МПа (215 фунтов на квадратный дюйм) |
|
Рабочая температура °С |
-20~70 |
|
Материал корпуса |
алюминиевый сплав |
|
модель |
Диаметр порта |
Площадь поперечного сечения потока, мм² (значение CV) |
|
3Р110-М5 |
М5 |
5,5(0,3) |
|

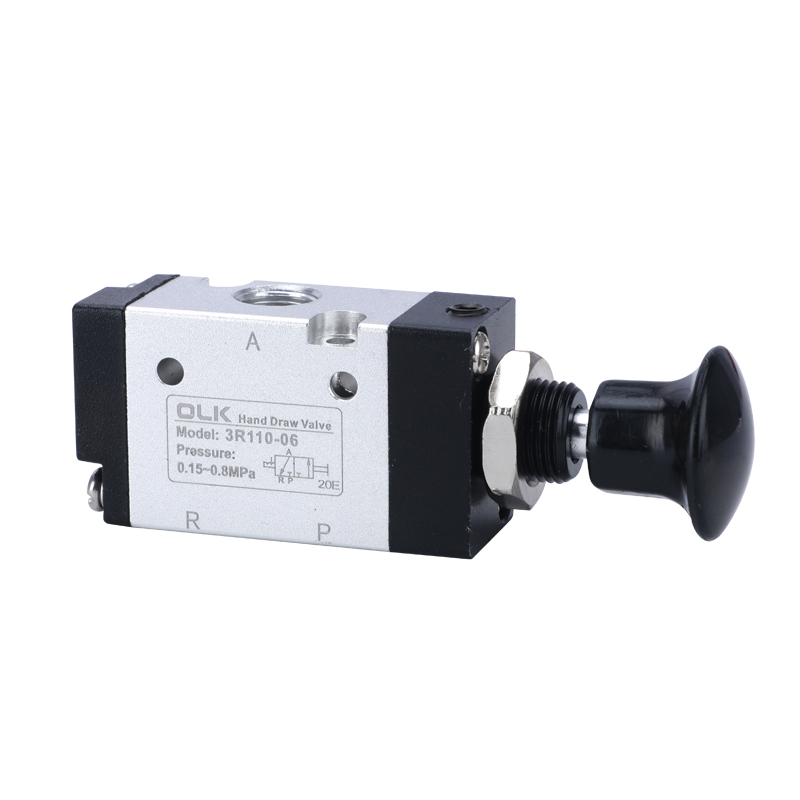

3Р110-06 |
G1/8 |
12,0(0,67) |
|
3Р210-06 |
G1/8 |
14,0(0,78) |
|

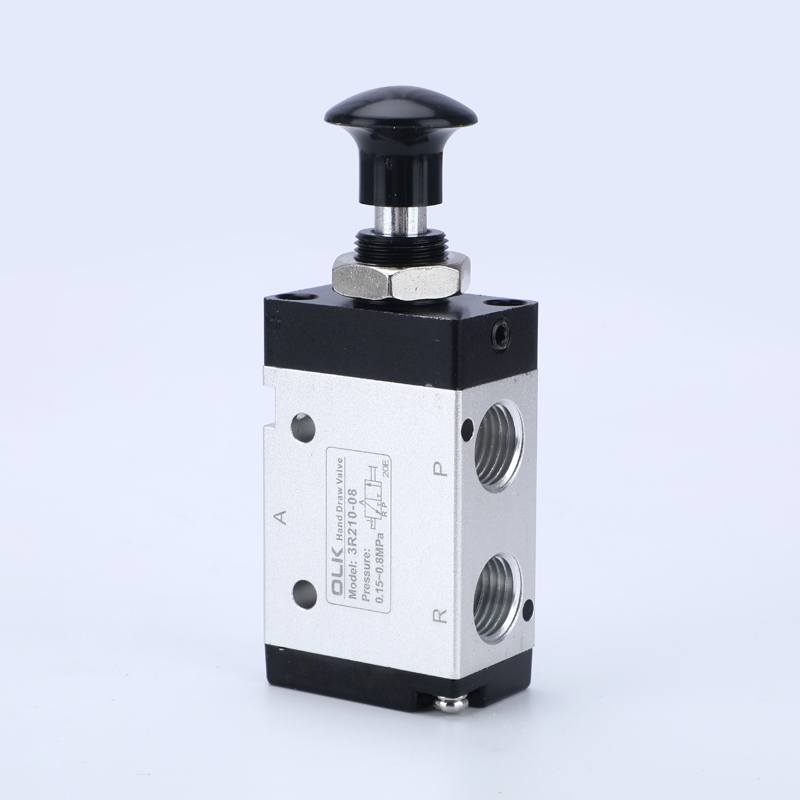

3Р210-08 |
Г1/4 |
16,0(0,89) |
|
3Р310-08 |
Г1/4 |
25,0(1,39) |
|
3Р310-10 |
G3/8 |
30,0(1,67) |
