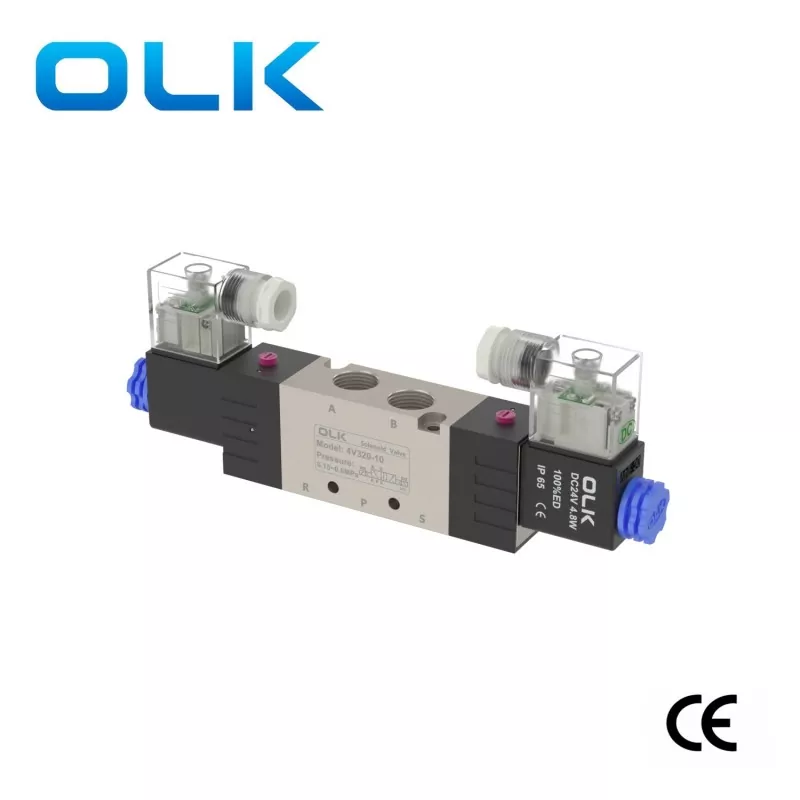

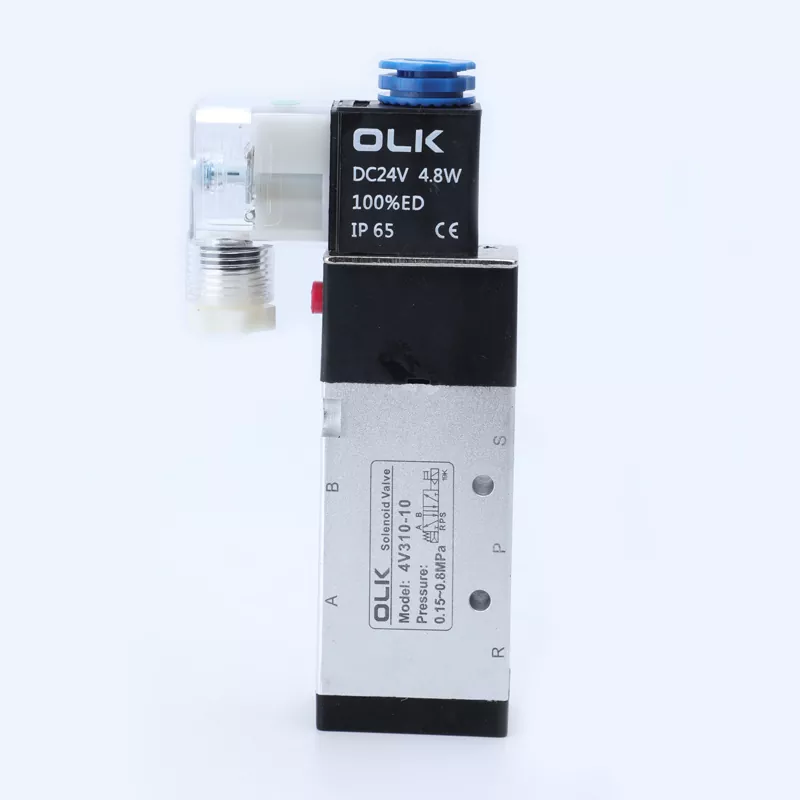

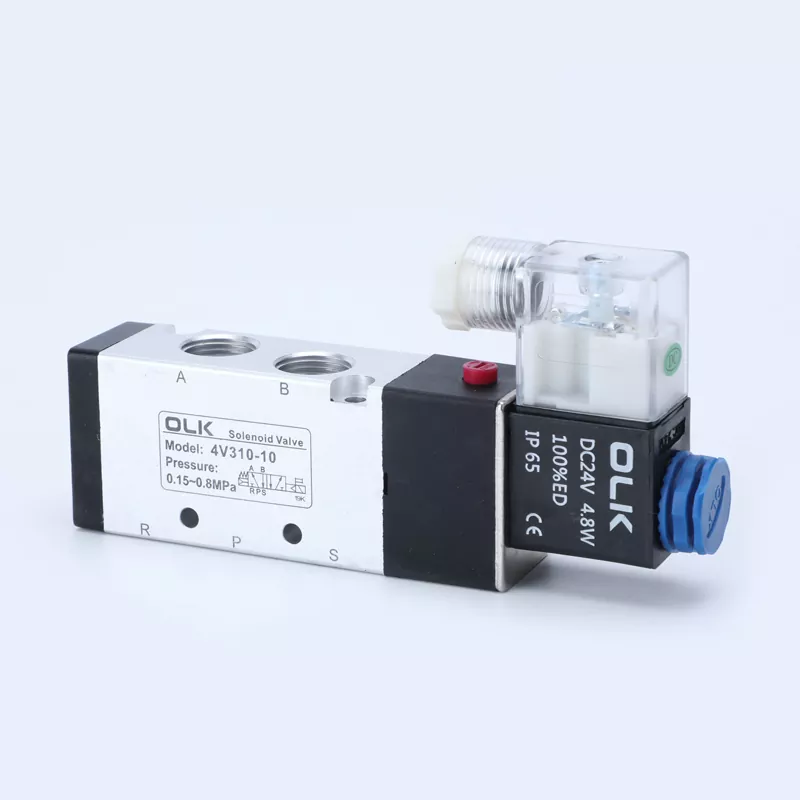

4V300 соленоидный клапан 5 Way

Код заказа

4 В

3

10

10

AC110V

Модель

Код

тип клапана

размер порта

Напряжение

Взрывная доказательство катушка

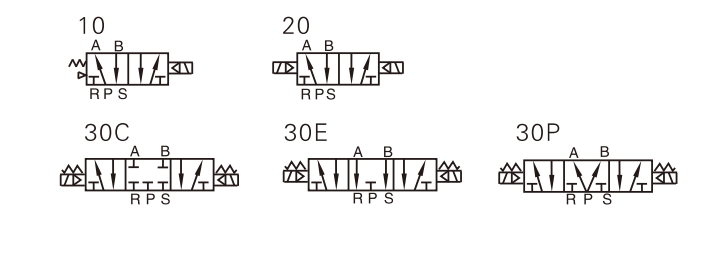

4V: Sports2 (3) Положение соленоидное клапан

3: 300 серии

10: одиночный соленоид 5/2 пути

08: G1/4

AC220V

Нет: тип DIN

20: двойной соленоидный клапан 5/2 пути

10: G3/8

DC24V

Я: тип линии

30C: двойной соленоид VLAVE5/3WAY закрытый центр

AC110V

30e: двойной соленоид Vlave5/3way выхлопной центр

AC24V

30p: двойной соленоидный клапан 5/3.

DC12V

Модель

4V310-08 4V320-08

4V330-08 4V330E-08 4V330P-08

4V310-10 4V320-10

4V330C-10 4V330E-10 4V330P-10

Рабочая среда

Воздух (фильтр через экраны фильтра более 40 мкм)

Режим действия

Внутренний тип пилота

размер порта

Inlet = Outlet = выпускной порт = G1/4

Inlet = Outlet == G1/8 выхлопной порт = G1/4

Эффективная площадь поперечного сечения

25 мм² (CV = 1,4)

18,0 мм² (CV = 1)

30,0 мм² (CV = 1,68)

18,0 мм² (CV = 1,0)

Позиции

5/2 порта

5/3 порт

5/2 порта

5/2 порта

Диапазон давления

0,15-0,8 МПа (21-114 кв.

Доказательство давления

1,5 МПа (215 фунтов на квадратный дюйм)

Рабочее давление

‘-20-70 ℃

Материал тела

Алюминиевый сплав

Смазка

Незачем

Макс. Оперативная частота

5 раз в секунду

3 раза/секунд

5 раз в секунду

3 раза/секунд

Масса

4V310-08: 310G 4V320-08: 400G

450 г.

4V310-10: 310G 4V320-10: 400G

450 г.
