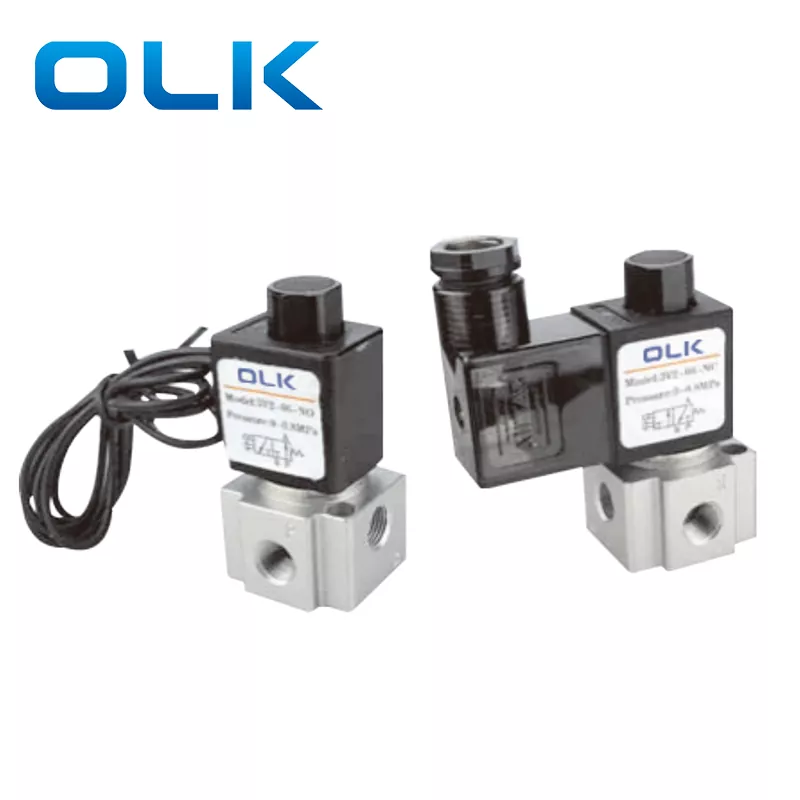

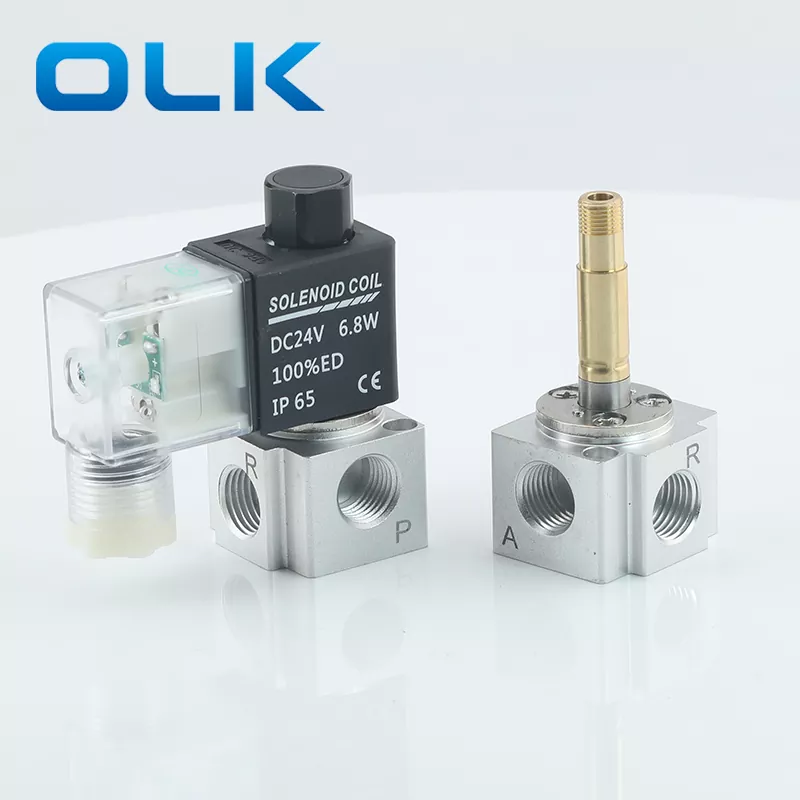

Электромагнитный клапан 3V2 небольшой, легкий и простой в установке. Его корпус изготовлен из прочного алюминия, устойчивого к ржавчине и повреждениям. В клапане используется надежная электромагнитная катушка с возможностью питания 12 В постоянного тока, 24 В постоянного тока, 110 В переменного тока или 220 В переменного тока.
Этот электромагнитный клапан 3V2 марки OLK хорошо подходит для управления воздушным потоком среднего расхода. Он быстро переключается, потребляет мало энергии и работает долго. Он может быть нормально закрытым (НЗ), нормально открытым (НО) или с двойным соленоидом. Он часто используется в линиях автоматизации, упаковочных машинах, печатных машинах и пищевых машинах. Небольшой размер делает его идеальным для ограниченного пространства.
1. Структура прямого действия с чувствительным переключением.

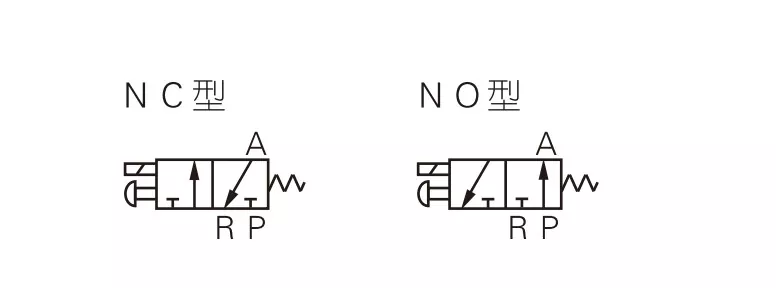

2. Доступны нормально закрытый (NC) и нормально открытый (NO) типы.
3.Коаксиальная запорная конструкция обеспечивает хорошее уплотнение и большой поток.
4. Смазка не требуется.
5. Оснащен ручным управлением для легкой установки и тестирования.
6. Доступны несколько вариантов стандартного напряжения.
|
Код заказа |
||||||||
|
3В |
2 |
- |
08 |
Северная Каролина |
A |
|
|
|
|
Модель |
Код |
|
Размер порта |
Тип актерского мастерства |
Стандартное напряжение |
Электрический ввод |
Тип резьбы |
|
|
3 В: 2 положения, 3 пути |
серия 2:2 |
|
06:G1/8 |
NC: нормально закрытый |
А: 220 В переменного тока |
Пусто: ВАШ тип |
Пустой:G |
|
|
|
|
|
08:G1/4 |
НЕТ: нормально открытый |
Б: 24 В постоянного тока |
Я: Тип линии |
Т: ДНЯО |
|
|
|
|
|
|
|
С: AC110V |
|
|
|
|
|
|
|
|
|
Е: 24В переменного тока |
|
|
|
|
|
|
|
|
|
Ф: ДК12В |
|
|
|
|
Модель |
3В206 |
3В208 |
|
Рабочая среда |
Воздух (фильтруется фильтром 40 мкм или выше) |
Воздух (фильтруется фильтром 40 мкм или выше) |
|
Тип действия |
Прямое действие |
|
|
Размер порта |
Bestelcode |
Г1/4 |
|
Позиция и путь |
2 позиция 3 пути |
|
|
Эффективная площадь |
3,2 мм²(Cv = 0,18) |
3,4 мм² (Cv = 0,19) |
|
Смазка |
Не требуется |
|
|
Диапазон рабочего давления |
0 ~ 0,8 МПа (0 ~ 114 фунтов на квадратный дюйм) |
|
|
Испытательное давление |
1,5 МПа (215 фунтов на квадратный дюйм) |
|
|
Рабочая температура (℃) |
-20 ~ 70 |
|
|
Материал корпуса |
Алюминиевый сплав |
|
|
Стандартное напряжение |
220 В переменного тока 110 24 В переменного тока 24 В постоянного тока 12 В постоянного тока |
|
Диапазон напряжения |
Переменный ток: ±15% Постоянный ток: ±10% |
|
Потребляемая мощность |
Переменный ток: 7 ВА постоянного тока: 7,0 Вт |
|
Класс защиты |
IP65(ДИН40050) |
|
Класс изоляции |
Уровень Б |
|
Тип подключения |
Тип штекера DIN/тип линии |
|
Мин.время возбуждения |
0,05 сек. |
|

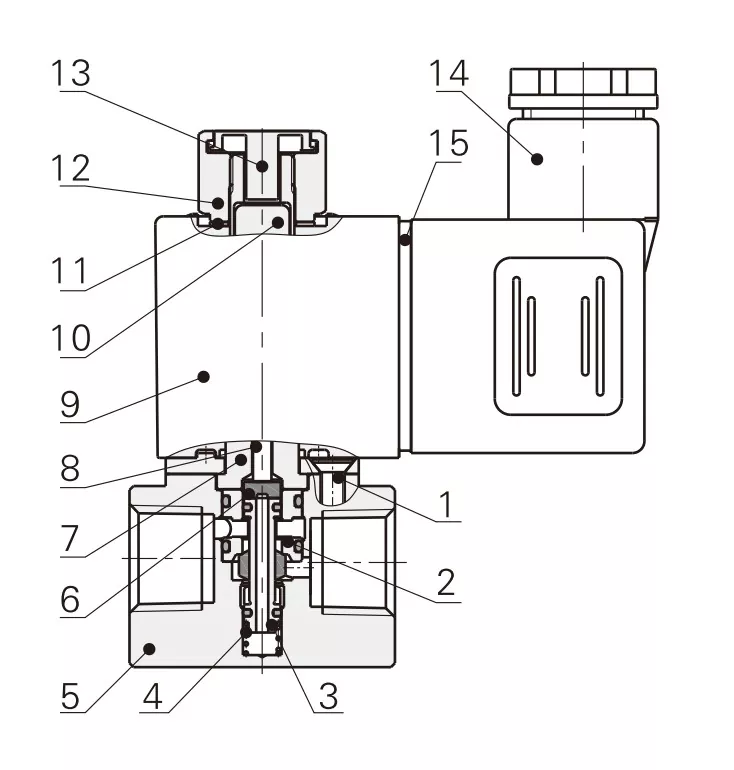

Нет. |
Имя |
|
1 |
Винт с потайной головкой |
|
2 |
Распорная втулка |
|
3 |
Основная сборка |
|
4 |
Весна |
|
5 |
Тело |
|
6 |
Прокладка |
|
7 |
Соленоид в сборе |
|
8 |
Плунжерный стержень |
|
9 |
Катушка |
|
10 |
Движущееся железное ядро |
|
11 |
Фиксированная шайба |
|
12 |
Фиксированная гайка |
|
13 |
Ручная кнопка |
|
14 |
Терминал |
|
15 |
Клеммная прокладка |
|
Элемент |
3В1-М5/3В1-06 |
2В025-06/2В025-08 |
3В2-06/3В2-08 |
3В3-08 |
|
Рабочая среда |
Воздух |
Воздух, вода, масло |
Воздух |
Воздух |
|
Исходное состояние: |
Северная Каролина |
НЗ/НО |
НО/НЗ |
НО/НЗ |
|
Тип срабатывания |
Прямое действие |
Прямое действие |
Прямое действие |
Прямое действие |
|
Размер порта |
M5;G1/8 |
Г1/8;Г1/4 |
Г1/8;Г1/4 |
Г1/4 |
|
Позиция и путь |
3 порта 2 положения |
2 порта 2 позиции |
3 порта 2 положения |
3 порта 2 положения |
|
Смазка |
Не требуется |
Не требуется |
Не требуется |
Не требуется |
|
Рабочее давление |
0–0,7 МПа |
0–0,7 МПа |
0–0,8 МПа |
0–0,8 МПа |
|
Испытательное давление |
1,2 МПа |
1,5 МПа |
1,2 МПа |
1,2 МПа |
|
Размер отверстия |
φ1,2 мм |
φ2,5 мм |
Φ3,2 мм/φ3,4 мм |
Φ11 мм (большой поток воздуха) |
Вопрос: В чем основная разница между электромагнитными клапанами 3V2 и 3V3?
A: 3V2: средний поток, подходит для небольшой системы пневматического управления.
3V3: высокий расход, подходит для нескольких цилиндров или приложений с высоким расходом.
Разница в конструкции: 3V3 имеет больший корпус и может выдерживать более высокое давление и расход.
Вопрос: Каков размер отверстия электромагнитного клапана 3V2?
A: Размер отверстия клапана 3V2-06 составляет 3,2 мм; Размер отверстия клапана 3V2-06 составляет 3,4 мм.
Вопрос: Какие продукты можно заменить OLK 3V2?
О: OLK 3V2 может заменить электромагнитные клапаны серии AIRTAC 3V2 с той же функцией и аналогичными характеристиками.
