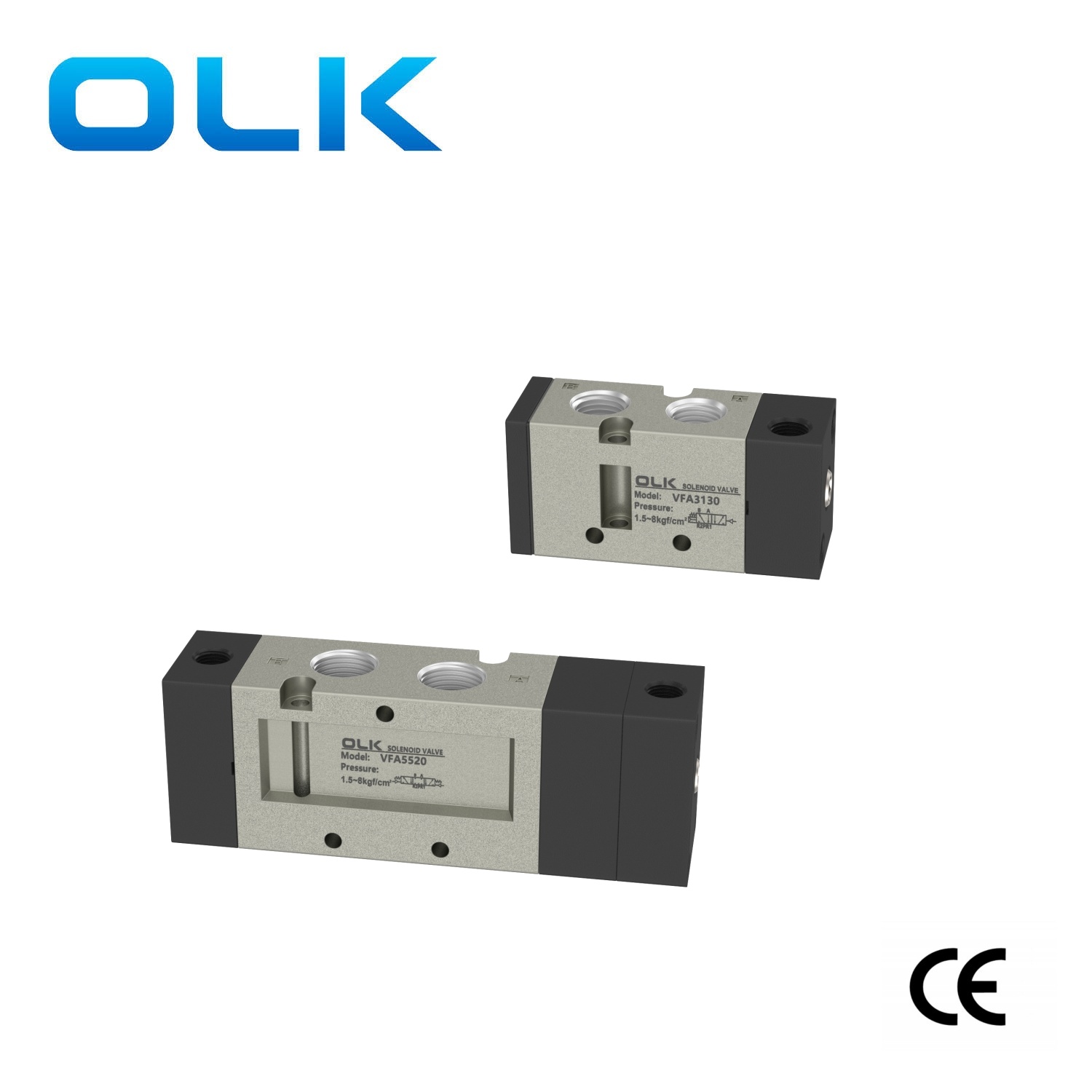

Реверсивные клапаны с пневматическим управлением Ouleikai (OLK) серии VFA предлагают три варианта воздушного пути: двухходовой с тремя портами, двухходовой с пятью портами и трехходовой с пятью портами. Сердечник клапана переключается под действием пневматического давления, изменяя направление воздушного потока. Это пневматическое давление известно как управляющее давление или управляющее давление, подаваемое извне. Сопряженная резьба корпуса воздушного регулирующего клапана VFA не имеет заусенцев, а внутренняя часть корпуса клапана гладкая. В нем используется сетчатый фильтр толщиной 40 микрон для эффективной фильтрации примесей, что продлевает срок службы уплотнительного кольца.
Пневматический регулирующий клапан VFA широко используется в различных отраслях промышленности, таких как нефтехимия, энергетика, фармацевтика и т. д., для управления направлением и расходом газа. Кроме того, его также можно использовать в системах промышленной автоматизации для таких задач, как управление трубопроводом жидкости, управление газопроводом и автоматизированное управление производственной линией.
СИМВОЛ:
Код заказа
ВФ3
130
4
G
B
02
РЯД
КАТУШКА И ПОЛОЖЕНИЕ
НАПРЯЖЕНИЕ
ТИП ЛИНИИ
РУКОВОДСТВО
РАЗМЕР ПОРТА
130:5/2-ходовой одиночный электромагнитный клапан
3:110 В переменного тока
G: ТИП ЛИНИИ
02:PT1/4
230:5/2-ходовой двойной электромагнитный клапан
4:220 В переменного тока
Д: ОТ
330:5/2-ходовой двойной электромагнитный клапан с закрытым центром
5:24 В постоянного тока
ДЗ:ДИН С СВЕТОМ
430:230:5/2-ходовой двойной электромагнитный клапан выпускного центра
6:12 В постоянного тока
530:230:5/2-ходовой двойной электромагнитный клапан, центр давления
|
рабочая среда |
Воздух (фильтруется через фильтр более 40 мкм) |
|
Действие |
внешний контроль воздуха |
|
смазочный |
ненужный |
|
Диапазон рабочего давления МПа (фунты на квадратный дюйм) |
0,15~0,9 |
|
модель |
Диаметр порта |
количество позиций |
Эффективная площадь поперечного сечения, мм² (значение CV) |
|
ВФА3130-02 |
Вход=Выход=PT1/4 Выпуск=PT1/8 |
2 позиция 5 ход |
18(1) |
|
ВФА3230-02 |
Вход=Выход=PT1/4 Выпуск=PT1/8 |
2 позиция 5 ход |
18(1) |
|
ВФА3330-02 |
Вход=Выход=PT1/4 Выпуск=PT1/8 |
Трехпозиционное пятиходовое |
18(1) |
|
ВФА3430-02 |
Вход=Выход=PT1/4 Выпуск=PT1/8 |
Трехпозиционное пятиходовое |
18(1) |
|
ВФА3530-02 |
Вход=Выход=PT1/4 Выпуск=PT1/8 |
Трехпозиционное пятиходовое |
18(1) |
|
ВФА5120-03 |
ПТ3/8 |
2 позиция 5 ход |
45(2,5) |
|
ВФА5220-03 |
ПТ3/8 |
2 позиция 5 ход |
45(2,5) |
|
ВФА5320-03 |
ПТ3/8 |
Трехпозиционное пятиходовое |
45(2,5) |
|
ВФА5420-03 |
ПТ3/8 |
Трехпозиционное пятиходовое |
45(2,5) |
|
ВФА5520-03 |
ПТ3/8 |
Трехпозиционное пятиходовое |
45(2,5) |
