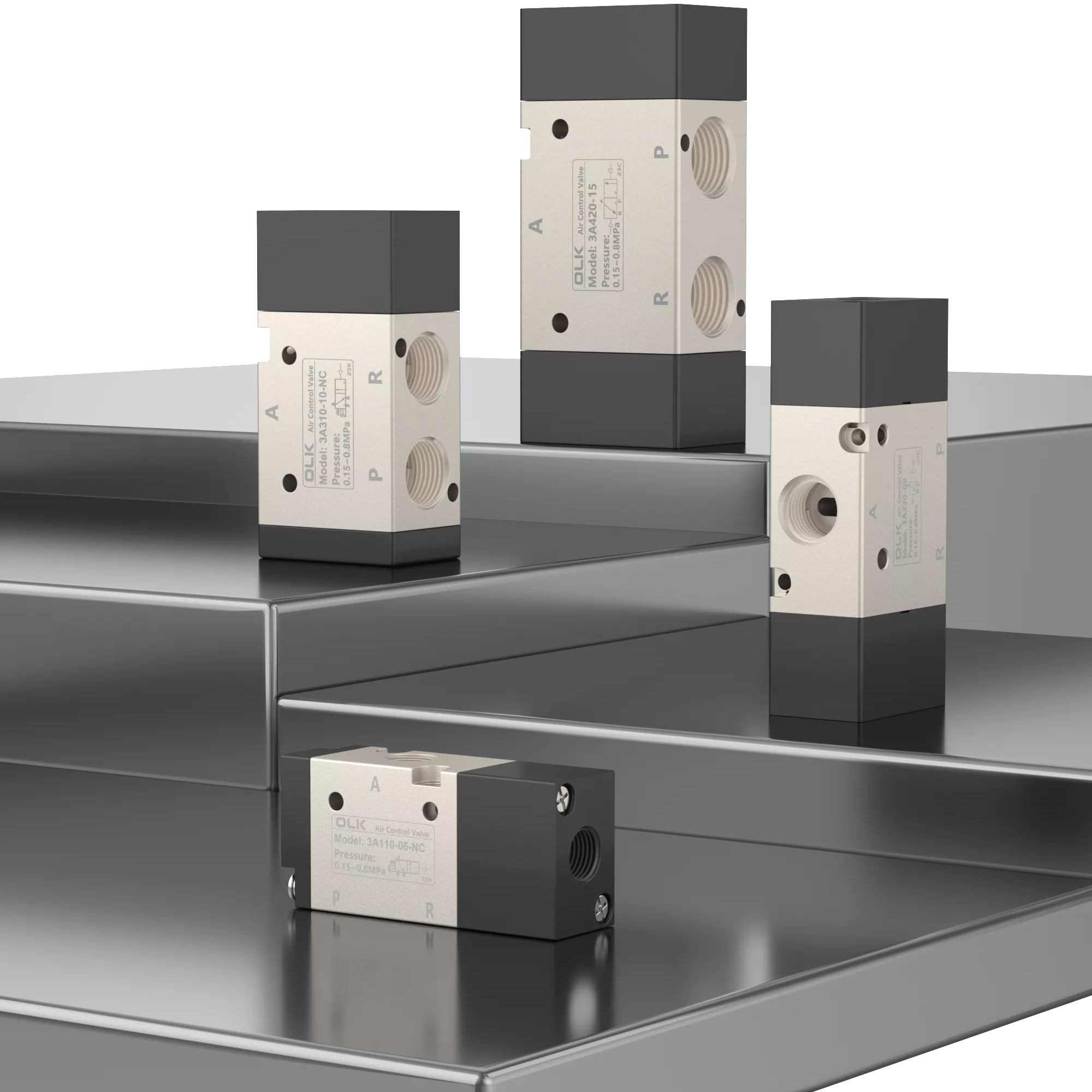

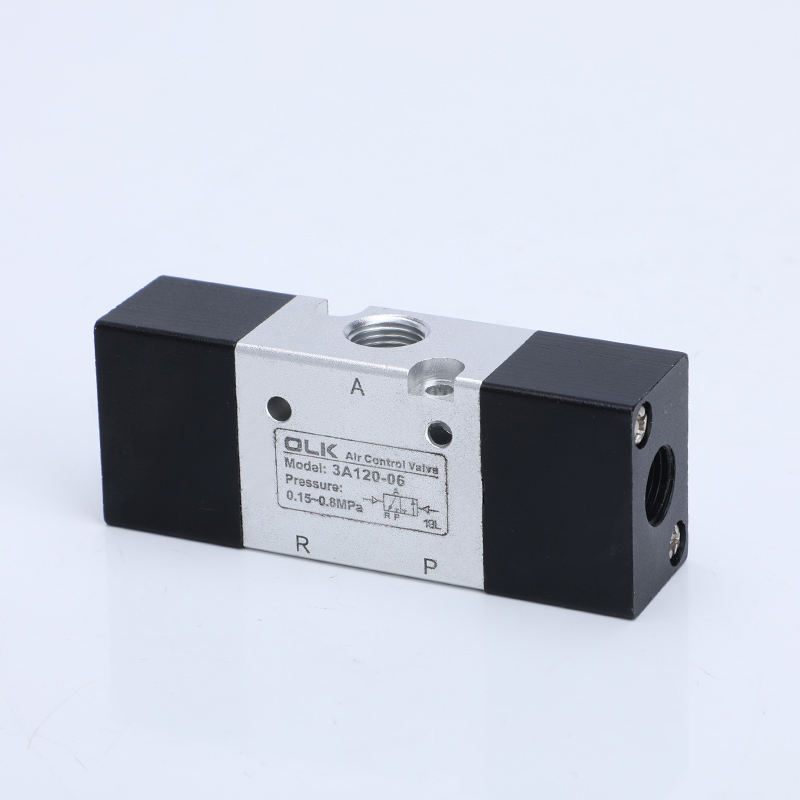

Трехходовой воздушный регулирующий клапан серии 3A с пневматическим управлением представляет собой направляющий клапан для жидкости, подходящий для воздуха в качестве рабочей среды.
Изделие имеет низкое пусковое давление воздуха, имеет тип управления с одной головкой с пружинным сбросом и тип управления с двумя головками с функцией памяти положения.
Внутреннее отверстие обработано по специальной технологии, что обеспечивает низкое сопротивление трению, отсутствие необходимости в смазке маслом, стабильный жизненный цикл и длительный срок службы.
Конструкция легкая и проста в установке.
Производители Ouleikai (OLK) предоставляют услуги по изготовлению корпусов клапанов по индивидуальному заказу, позволяющие выполнять различную обработку поверхности клапана.
Трехходовые воздушные регулирующие клапаны серии 3A и клапаны регулирования расхода широко используются в оборудовании для автоматизации упаковки, управлении роботами, системах сжатого воздуха и других областях.
СИМВОЛ:
Код заказа
3А
3
10
08
НЕТ
МОДЕЛЬ
КОД
ТИП КЛАПАНА
РАЗМЕР ПОРТА
ТИП ДЕЙСТВИЯ
3A: 2-позиционный трехходовой клапан
Серия 1:100
10: одностороннего действия
06:G1/8
НЕТ: нормально открытый
Серия 2:200
10: одностороннего действия
08:G1/4
NC: Обычно близко
Серия 3:300
10:G3/8

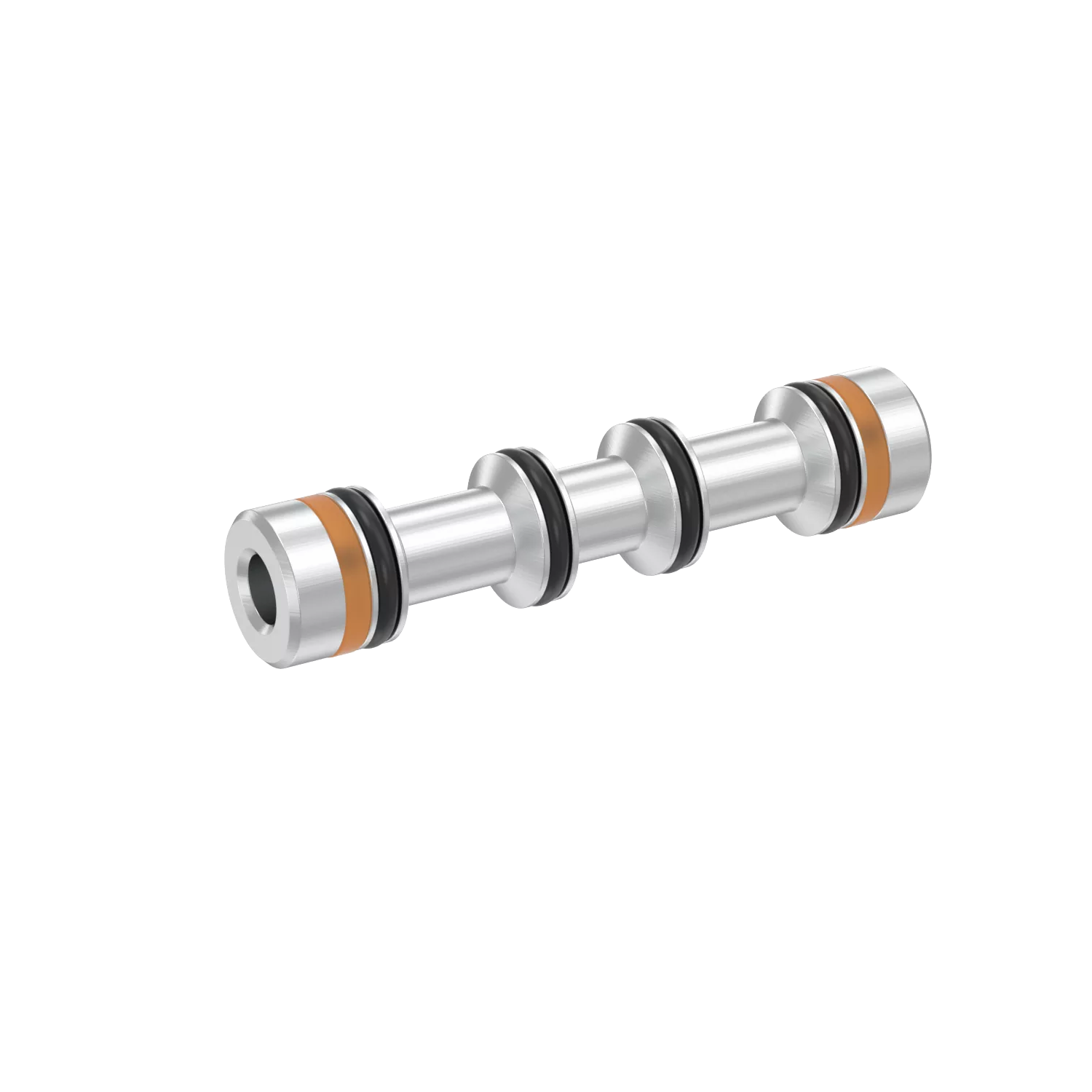

1. Конструкция поршневого типа с отличным уплотнением и быстрым откликом.
2. Двойное пневматическое управление с функцией памяти.
3. Внутренние отверстия обработаны специальными методами, что приводит к низкому сопротивлению трения, низкому пусковому давлению и увеличению срока службы.
4. Не требует смазки маслом.
5. Простая установка с несколькими монтажными позициями.
6. Может быть интегрирован с узлом клапана на опорной плите, что экономит место для установки.
|
рабочая среда |
Воздух (фильтруется через фильтр более 40 мкм) |
|
Действие |
внешний контроль воздуха |
|
смазочный |
ненужный |
|
Диапазон рабочего давления МПа (фунт на квадратный дюйм) |
0,15~0,8(21~114) |
|
Гарантированная устойчивость к давлению |
1,5 МПа (215 фунтов на квадратный дюйм) |
|
Рабочая температура °С |
-20~70 |
|
Максимальная рабочая частота |
5 раз/секунду |
|
Материал корпуса |
алюминиевый сплав |
|
модель |
Диаметр порта |
количество позиций |
Эффективная площадь поперечного сечения, мм² (значение CV) |
|
3А110-М5 |
М5 |
Две позиции, три пути |
5,5(0,3) |
|
3А120-М5 |
М5 |
Две позиции, три пути |
5,5(0,3) |
|
3А110-06 |
G1/8 |
Две позиции, три пути |
12,0(0,67) |
|
3А120-06 |
G1/8 |
Две позиции, три пути |
12,0(0,67) |
|
3А210-06 |
G1/8 |
Две позиции, три пути |
14,0(0,7) |
|
3А220-06 |
G1/8 |
Две позиции, три пути |
14,0(0,7) |
|

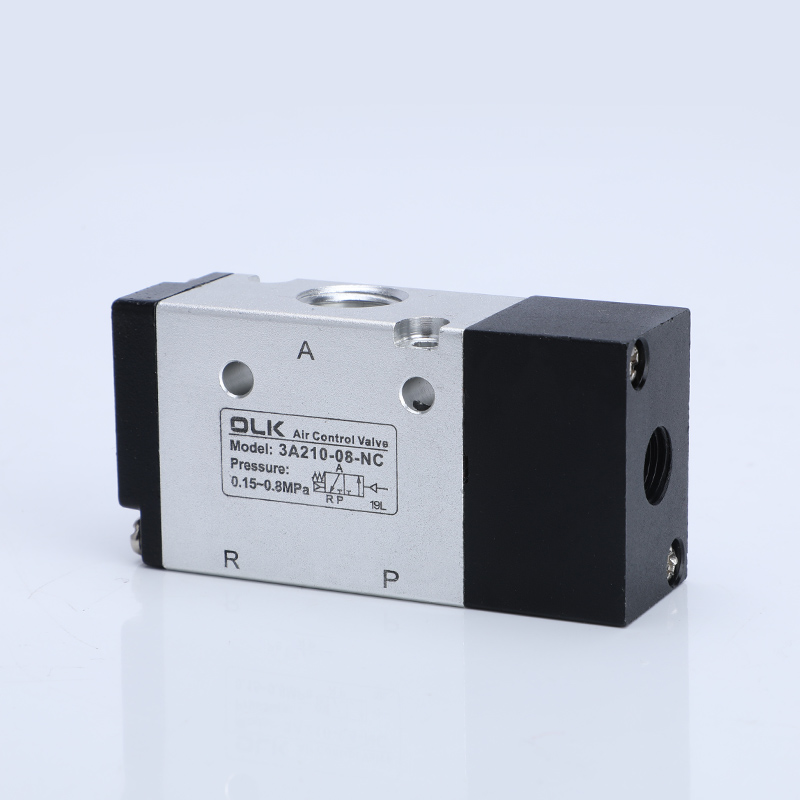

3А210-08 |
Г1/4 |
Две позиции, три пути |
16,0(0,89) |
|

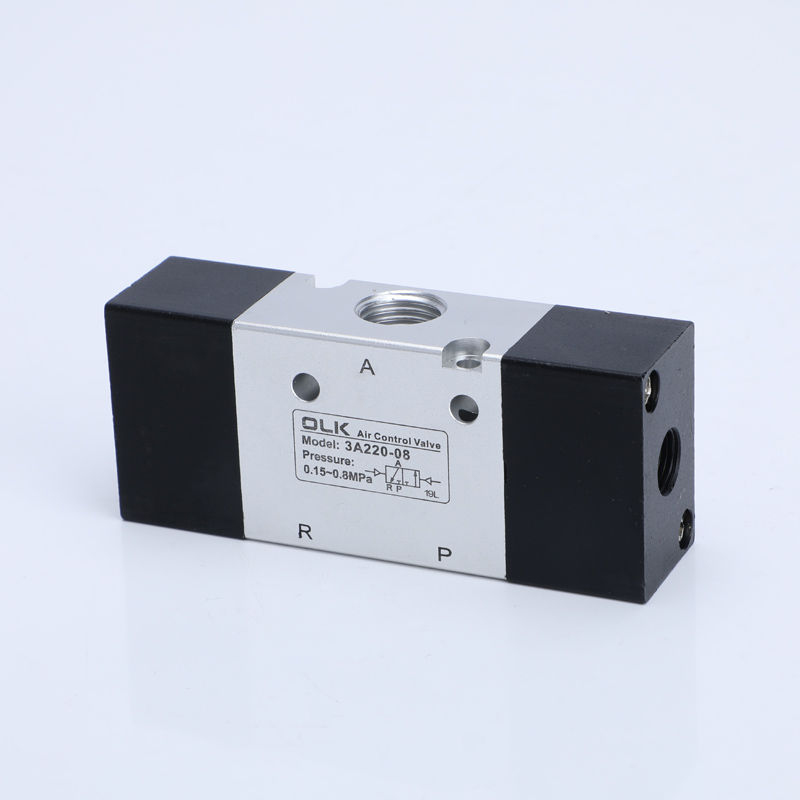

3А220-08 |
Г1/4 |
Две позиции, три пути |
16,0(0,89) |
|
3А120-06 |
Г1/4 |
Две позиции, три пути |
25,0(1,39) |
|
3А320-08 |
Г1/4 |
Две позиции, три пути |
25,0(1,39) |
|

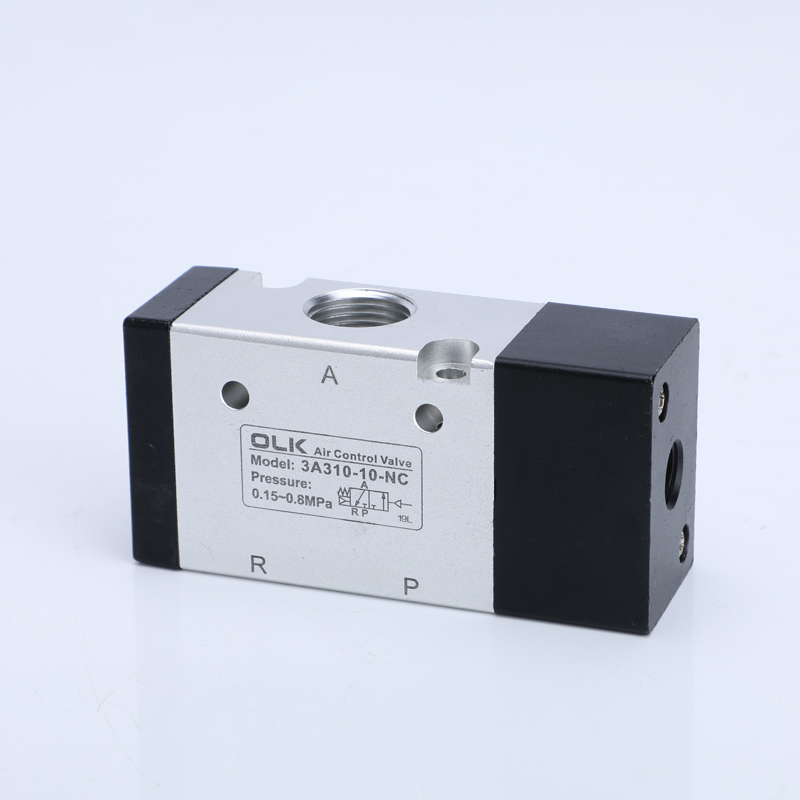

3А310-10 |
G3/8 |
Две позиции, три пути |
30,0(1,67) |
|
3А320-10 |
G3/8 |
Две позиции, три пути |
30,0(1,67) |
|

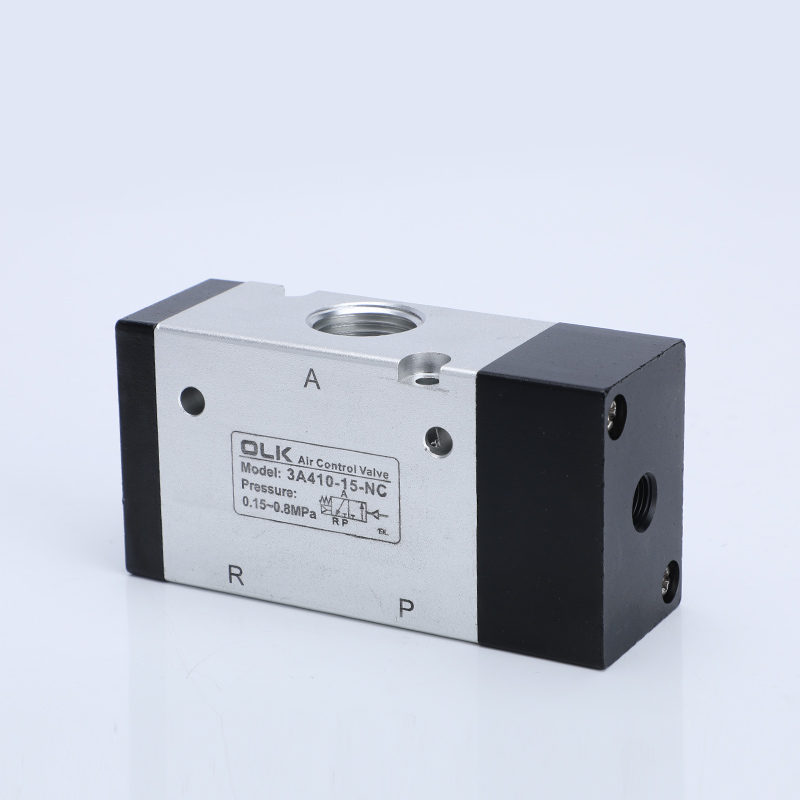

3А410-15 |
Г1/2 |
Две позиции, три пути |
50,0(2,79) |
|
3А420-15 |
Г1/2 |
Две позиции, три пути |
50,0(2,79) |
Часто задаваемые вопросы:
Можно ли изменить серию 3A на НО или НЗ на месте?
Производители Ouleikai (OLK) предоставляют услуги по изготовлению корпусов клапанов по индивидуальному заказу, позволяющие выполнять различную обработку поверхности клапана.
Рекомендации: Очистите выбор NO или NC при размещении заказа.
Если модель необходимо изменить, можно заменить корпус клапана или заменить весь клапан для обеспечения надежности.
Означает ли пневматический клапан серии 3A НО/НЗ то же самое, что и электромагнитный клапан НО/НЗ?
Соответствует значению: NO = нормально открытый / NC = нормально закрытый.
Однако пневматический регулирующий клапан работает от сигнала давления воздуха, а электромагнитный клапан работает от силы электромагнита катушки. Эти два принципа различны.
Поддерживает ли НО/НЗ серия 3A сертификацию CE?

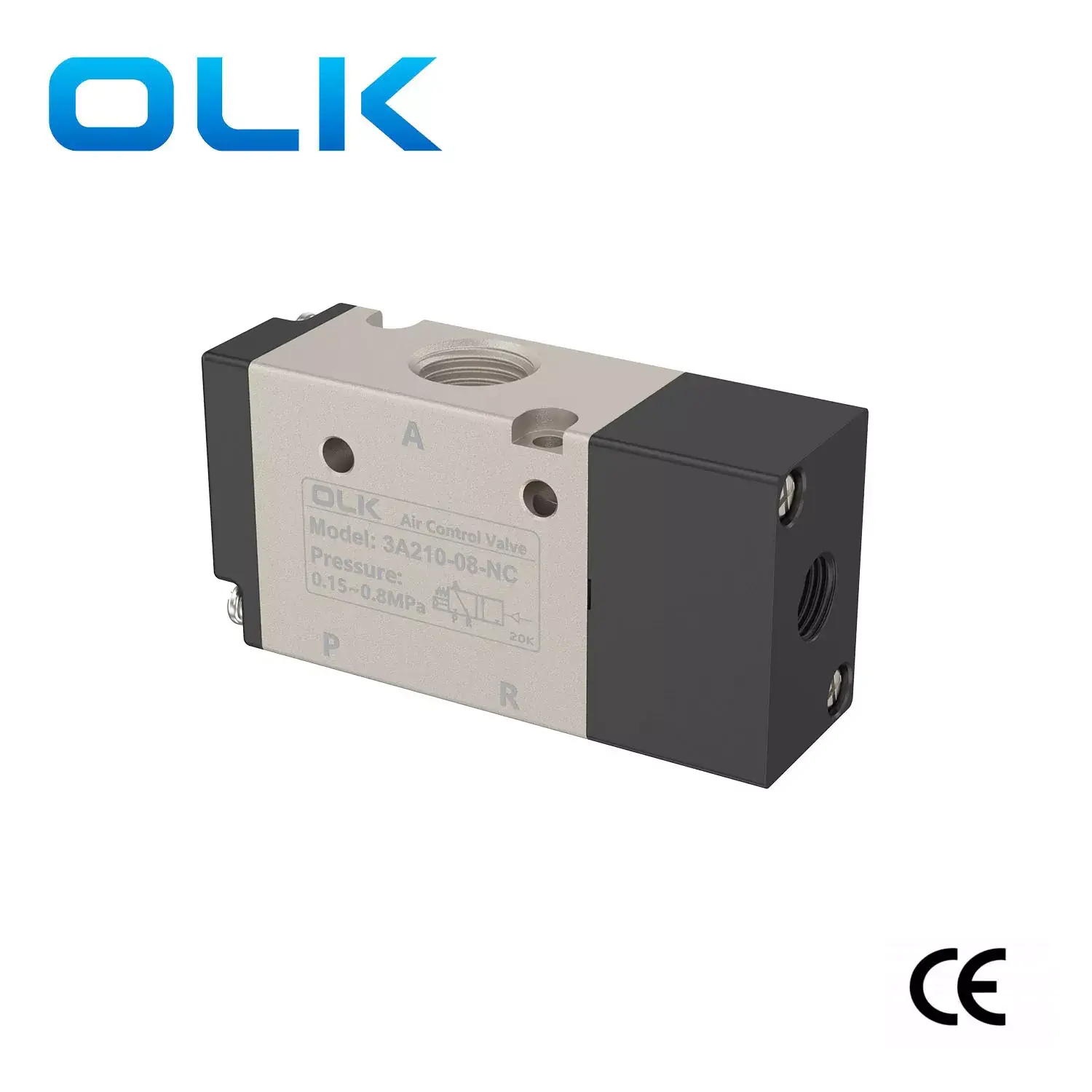

OLK Доступен в: Сертификация CE (EMC+LVD).
В чем разница между NO и NC серии 3A?
НЗ (нормально закрытый): клапан закрыт при отсутствии воздуха и может быть открыт только после подачи сигнала/давления воздуха.
НЕТ (нормально открытый): клапан остается открытым естественным образом, когда нет дыхания, и закрывается после получения сигнала.
