Brand:
OLKPort size:
M5,G1/8,G1/4,G3/8,G1/2Function type:
2 position 5 way/3 position 5 wayValve type:

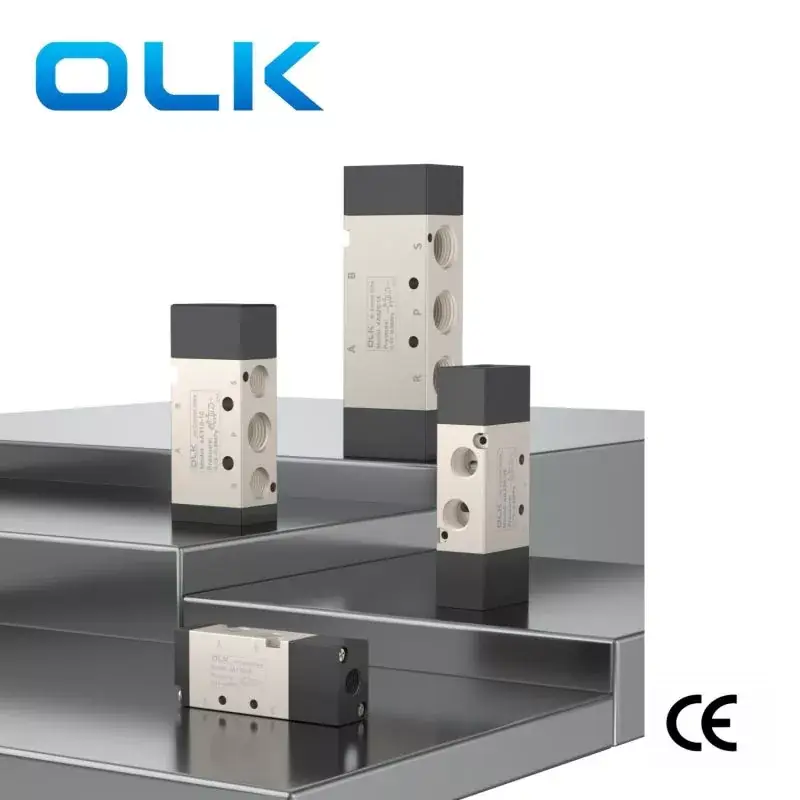

Single solenoid / double solenoidПятиходовой воздушный регулирующий клапан Ouleikai (OLK) серии 4A позволяет управлять и переключать различные жидкости, а также управлять цилиндрами двойного действия. Серия 4A управляется по воздуху, что обеспечивает быструю скорость реакции и точную работу, гарантируя стабильность и точность контроля газа. Строго запрещено использовать этот продукт в условиях, выходящих за пределы указанного диапазона, чтобы не повлиять на срок службы и безопасность продукта.
СИМВОЛ:
Код заказа
4А
1
10
06
МОДЕЛЬ
КОД
ТИП КЛАПАНА
РАЗМЕР ПОРТА
4A: 2-позиционный 5-ходовой клапан/3-позиционный 5-ходовой клапан
Серия 1:100
10: Одиночный соленоид 5/2 пути
М5: М5С0,8
2:200 серия
20: Двойной электромагнитный клапан 5/2-ходовой.
06:G1/8
Серия 3:300
30C: Двойной электромагнитный клапан 5/3-ходовой с закрытым центром
08:G1/4
Серия 4:400
30E: Двойной электромагнитный клапан, 5/3-ходовой выхлопной центр.
10:G3/8
30P: Двойной электромагнитный клапан, 5/3-ходовой центр давления.
15:Г1/2

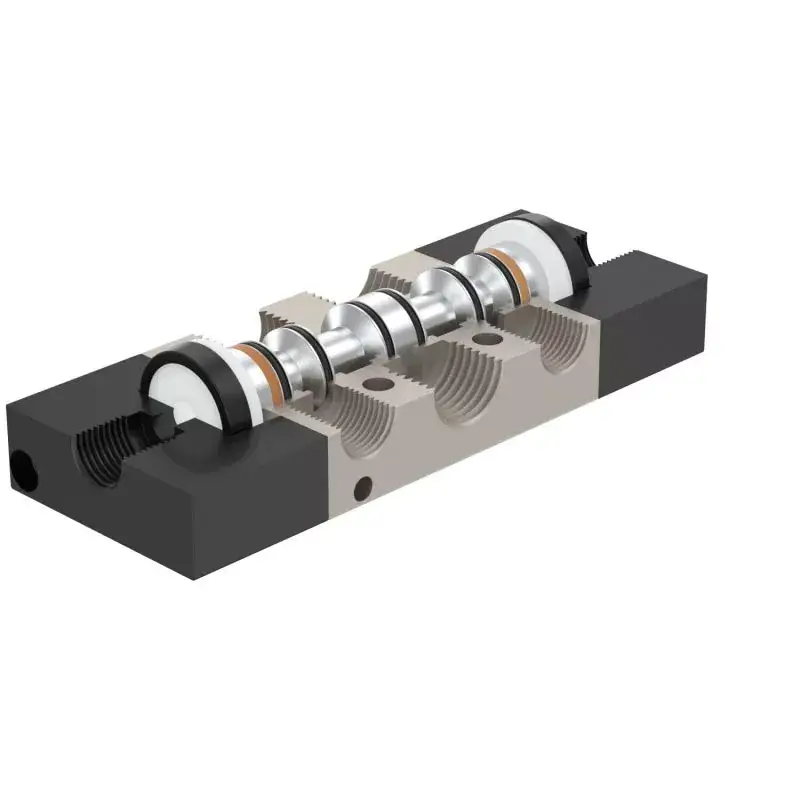

1. Поршневая конструкция, отличное уплотнение, быстрая реакция;
2. Трехпозиционные электромагнитные клапаны предлагают на выбор три основные функции;
3. Двухпозиционные пневматические клапаны с двойной головкой имеют функцию памяти;
4. Внутреннее отверстие обработано по специальной технологии, что обеспечивает низкое сопротивление трению, низкое пусковое давление и длительный срок службы;
5. Нет необходимости в смазке маслом;
6. Может быть интегрирован с основанием для формирования группы клапанов, что позволяет сэкономить место для установки.
|
рабочая среда |
Воздух (фильтруется через фильтр более 40 мкм) |
|
Действие |
внешний контроль воздуха |
|
смазочный |
ненужный |
|
Диапазон рабочего давления МПа (фунты на квадратный дюйм) |
0,15~0,8(21~114) |
|
Гарантированная устойчивость к давлению |
1,5 МПа (215 фунтов на квадратный дюйм) |
|
Рабочая температура °С |
-20~70 |
|
Материал корпуса |
алюминиевый сплав |
|
модель |
Диаметр порта |
количество позиций |
максимальная рабочая частота |
Эффективная площадь поперечного сечения, мм² (значение CV) |
|
4А110-М5 |
М5 |
2 позиция 5 ход |
5 раз/секунду |
5,5(0,31) |
|
4А120-М5 |
М5 |
2 позиция 5 ход |
5 раз/секунду |
5,5(0,31) |
|
4А130С-М5 |
М5 |
Трехпозиционное пятиходовое |
3 раза в секунду |
5,0(0,28) |
|
4А130Э-М5 |
М5 |
Трехпозиционное пятиходовое |
3 раза в секунду |
5,0(0,28) |
|
4А130П-М5 |
М5 |
Трехпозиционное пятиходовое |
3 раза в секунду |
5,0(0,28) |
|

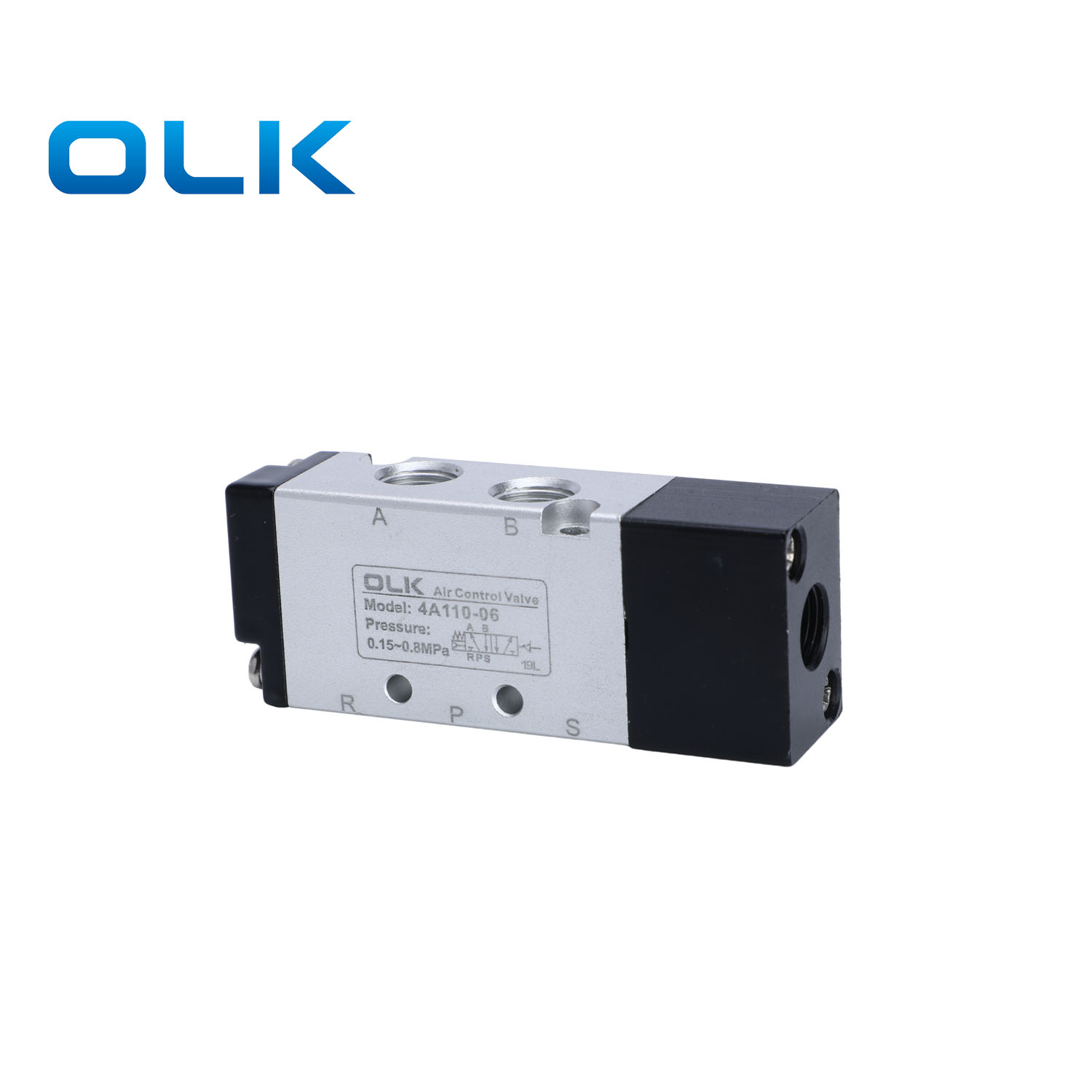

4А110-06 |
Г1/8 |
2 позиция 5 ход |
5 раз/секунду |
12,0(0,67) |
|

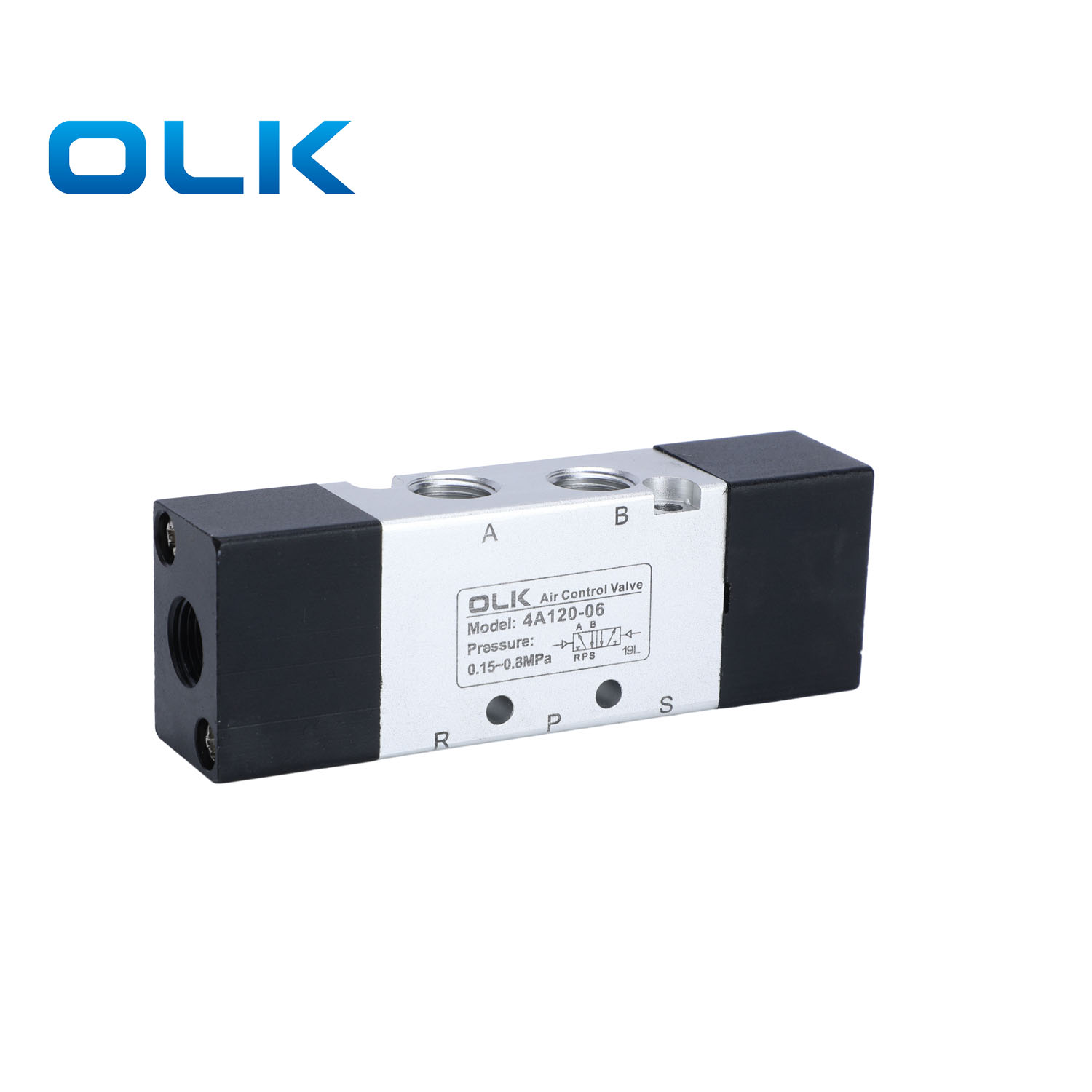

4А120-06 |
Г1/8 |
2 позиция 5 ход |
5 раз/секунду |
12,0(0,67) |
|

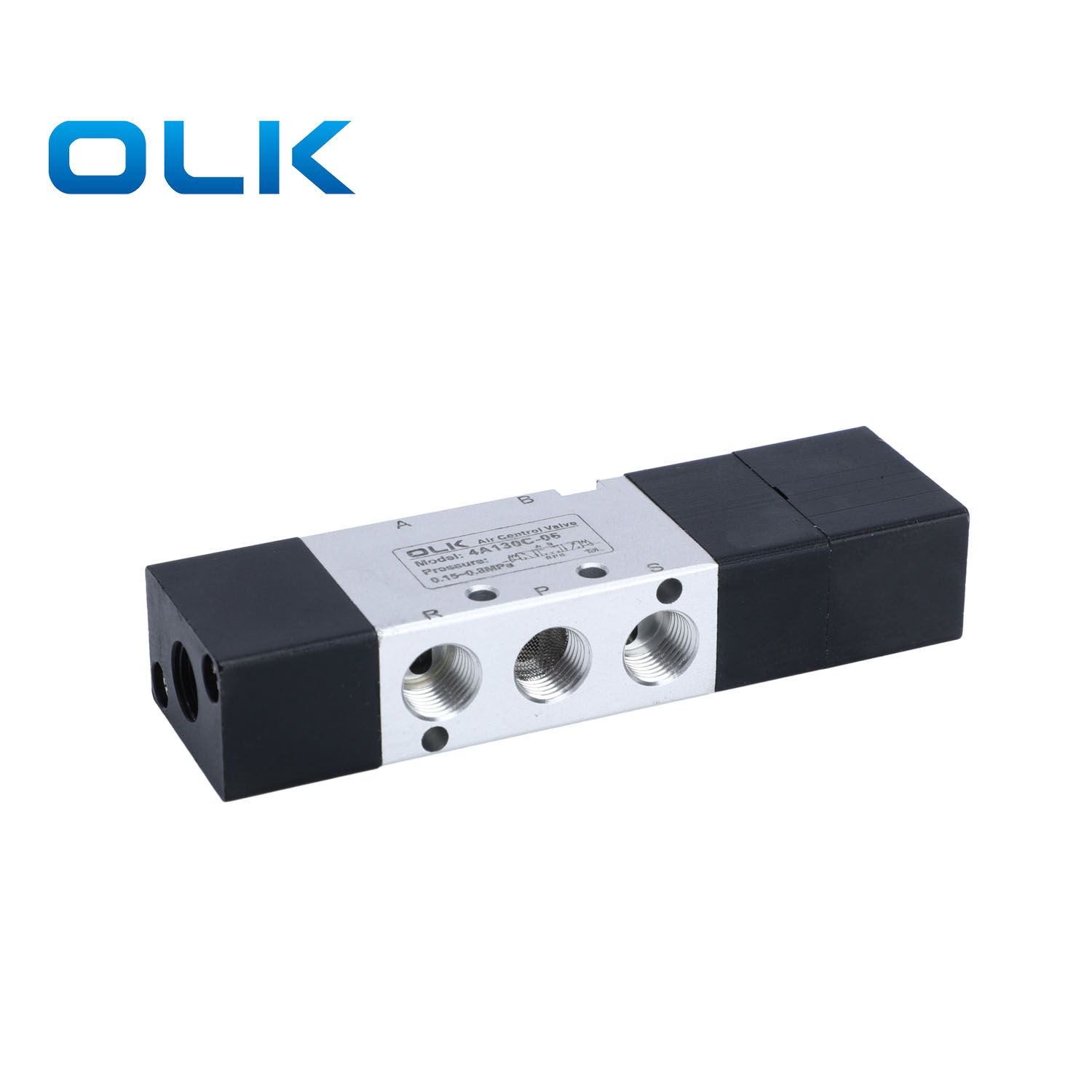

4А130С-06 |
Г1/8 |
Трехпозиционное пятиходовое |
3 раза в секунду |
9,0(0,50) |
|
4А130Э-06 |
Г1/8 |
Трехпозиционное пятиходовое |
3 раза в секунду |
9,0(0,50) |
|
4А130П-06 |
Г1/8 |
Трехпозиционное пятиходовое |
3 раза в секунду |
9,0(0,50) |
|
4А210-06 |
Г1/8 |
2 позиция 5 ход |
5 раз/секунду |
14,0(0,78) |
|
4А220-06 |
Г1/8 |
2 позиция 5 ход |
5 раз/секунду |
14,0(0,78) |
|
4А230С-06 |
Г1/8 |
Трехпозиционное пятиходовое |
3 раза в секунду |
12,0(0,67) |
|
4А230Э-06 |
Г1/8 |
Трехпозиционное пятиходовое |
3 раза в секунду |
12,0(0,67) |
|
4А230П-06 |
Г1/8 |
Трехпозиционное пятиходовое |
3 раза в секунду |
12,0(0,67) |
|

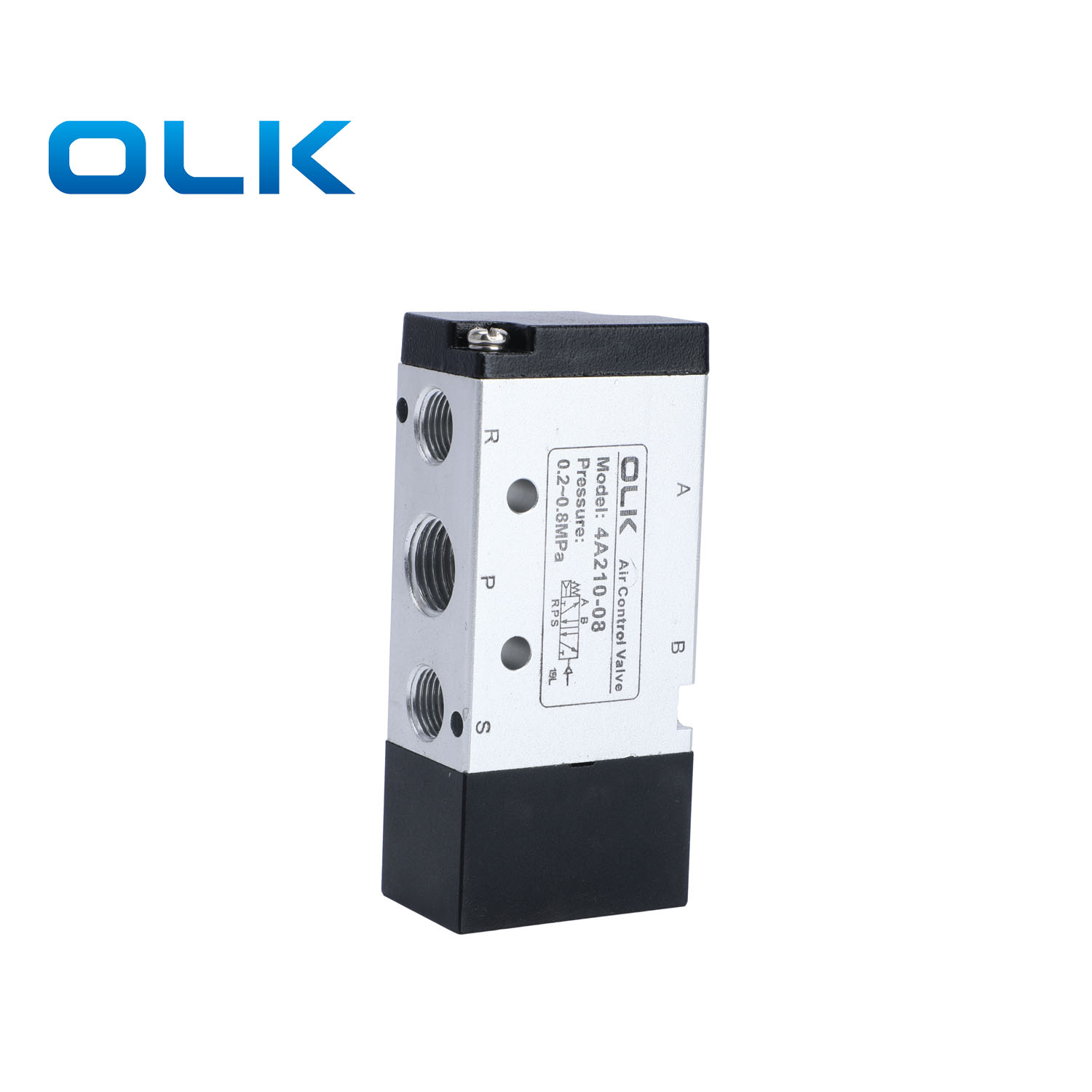

4А210-08 |
Вход=Выход=G1/4 Выпуск=PT1/8 |
2 позиция 5 ход |
5 раз/секунду |
16,0(0,89) |
|

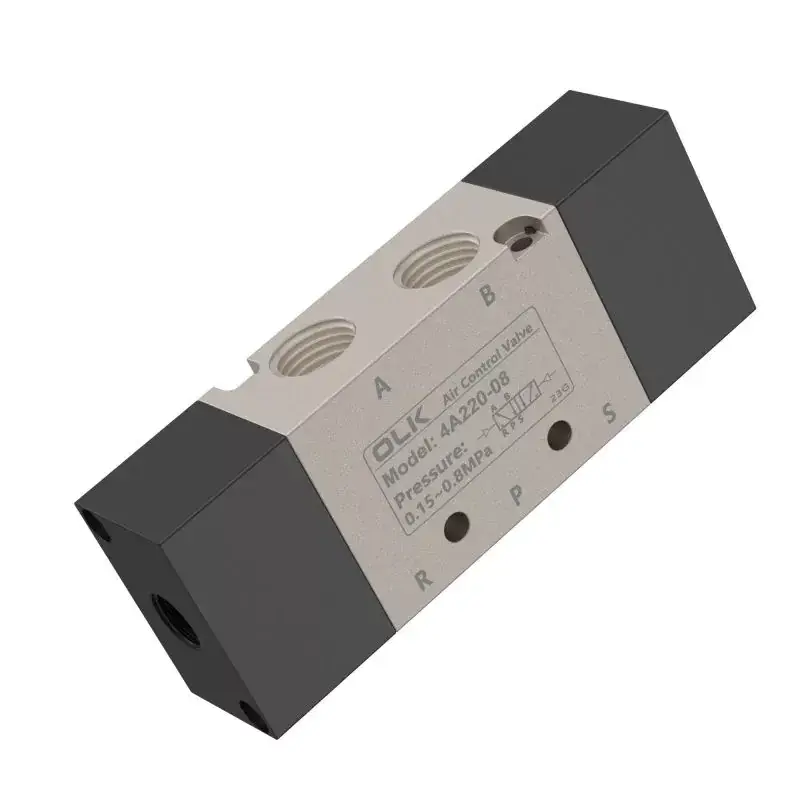

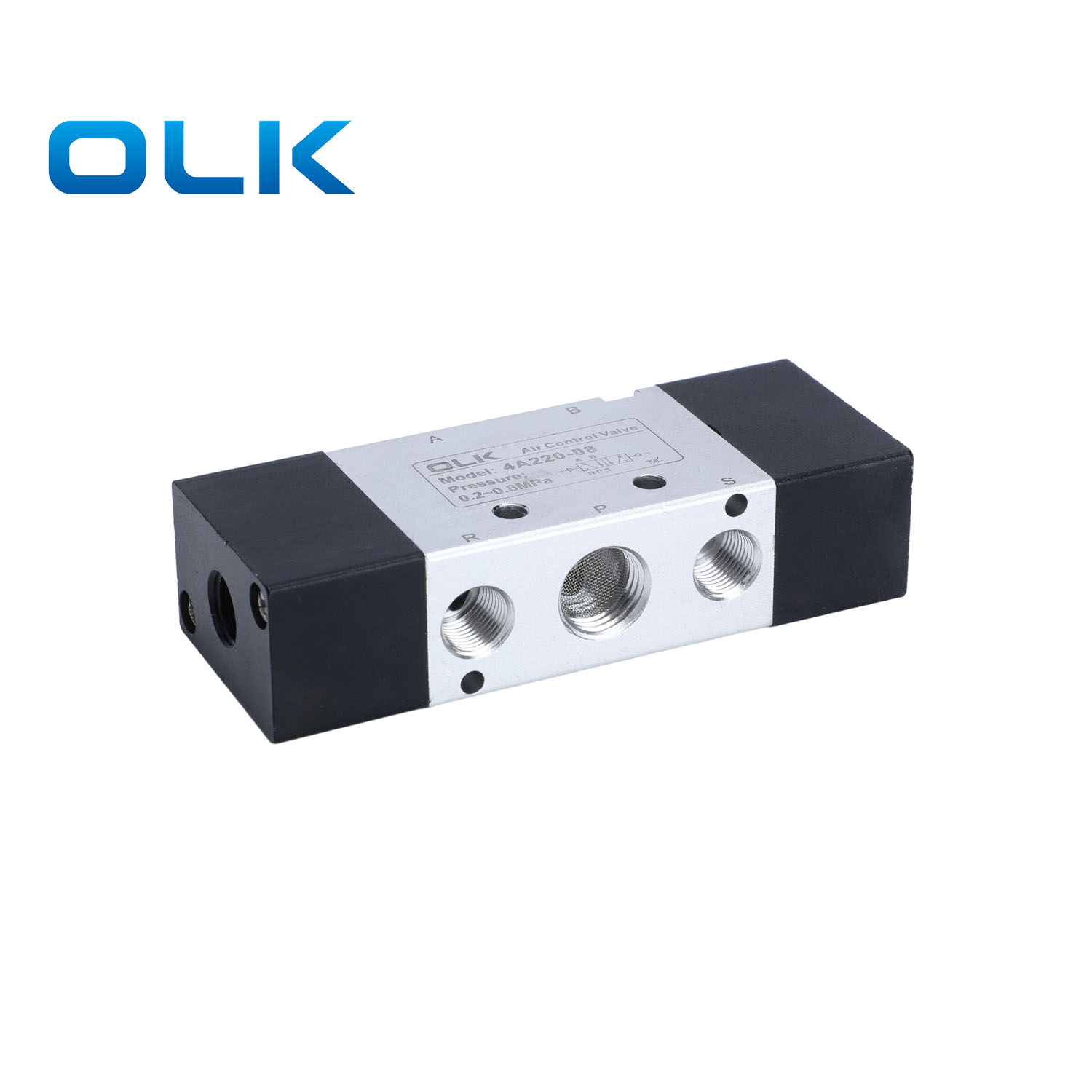

4А220-08 |
Вход=Выход=G1/4 Выпуск=PT1/8 |
2 позиция 5 ход |
5 раз/секунду |
16,0(0,89) |
|
4А230С-08 |
Вход=Выход=G1/4 Выпуск=PT1/8 |
Трехпозиционное пятиходовое |
3 раза в секунду |
12,0(0,67) |
|
4А230Э-08 |
Вход=Выход=G1/4 Выпуск=PT1/8 |
Трехпозиционное пятиходовое |
3 раза в секунду |
12,0(0,67) |
|
4А230П-08 |
Вход=Выход=G1/4 Выпуск=PT1/8 |
Трехпозиционное пятиходовое |
3 раза в секунду |
12,0(0,67) |
|
4А310-08 |
Г1/4 |
2 позиция 5 ход |
4 раза в секунду |
25,0(1,40) |
|
4А320-08 |
Г1/4 |
2 позиция 5 ход |
4 раза в секунду |
25,0(1,40) |
|
4А330С-08 |
Г1/4 |
Трехпозиционное пятиходовое |
3 раза в секунду |
18,0(1,00) |
|
4А330Э-08 |
Г1/4 |
Трехпозиционное пятиходовое |
3 раза в секунду |
18,0(1,00) |
|
4А330П-08 |
Г1/4 |
Трехпозиционное пятиходовое |
3 раза в секунду |
18,0(1,00) |
|
4А310-10 |
Вход=Выход=G3/8 Выпуск=PT1/4 |
2 позиция 5 ход |
4 раза в секунду |
30,0(1,67) |
|
4А320-10 |
Вход=Выход=G3/8 Выпуск=PT1/4 |
2 позиция 5 ход |
4 раза в секунду |
30,0(1,67) |
|
4А330С-10 |
Вход=Выход=G3/8 Выпуск=PT1/4 |
Трехпозиционное пятиходовое |
3 раза в секунду |
18,0(1,00) |
|
4А330Э-10 |
Вход=Выход=G3/8 Выпуск=PT1/4 |
Трехпозиционное пятиходовое |
3 раза в секунду |
18,0(1,00) |
|
4А330П-10 |
Вход=Выход=G3/8 Выпуск=PT1/4 |
Трехпозиционное пятиходовое |
3 раза в секунду |
18,0(1,00) |
|
4А410-15 |
Г1/2 |
2 позиция 5 ход |
3 раза в секунду |
50,0(2,79) |
|
4А420-15 |
Г1/2 |
2 позиция 5 ход |
3 раза в секунду |
50,0(2,79) |
|
4А430С-15 |
Г1/2 |
Трехпозиционное пятиходовое |
3 раза в секунду |
30,0(1,67) |
|
4А430Э-15 |
Г1/2 |
Трехпозиционное пятиходовое |
3 раза в секунду |
30,0(1,67) |
|
4А430П-15 |
Г1/2 |
Трехпозиционное пятиходовое |
3 раза в секунду |
30,0(1,67) |
