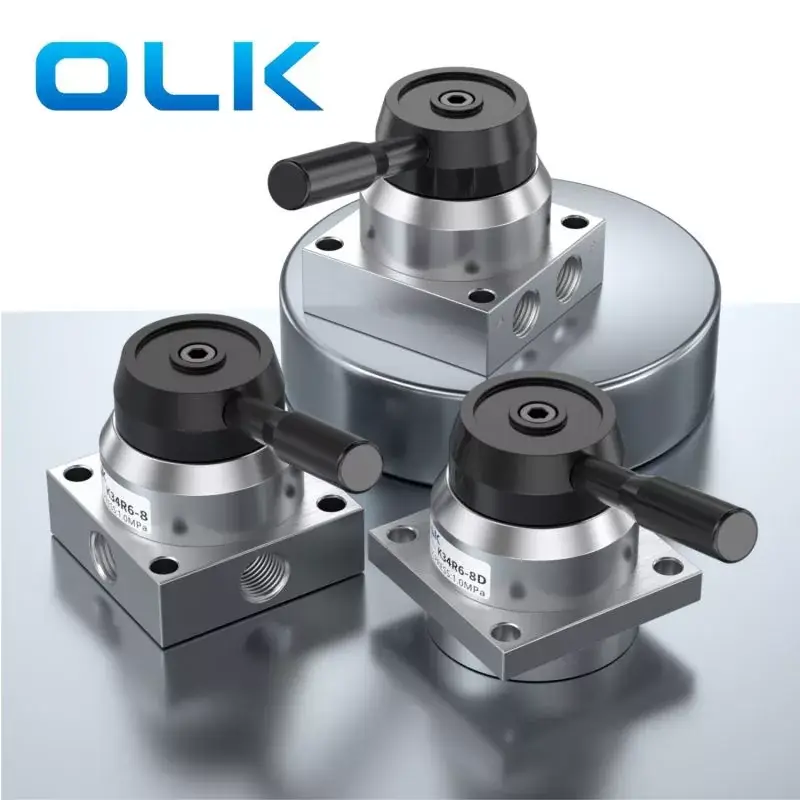

Ouleikai (OLK) производит 2-позиционные 4-ходовые и 3-позиционные 4-ходовые ручные поворотные клапаны K34/распределители прямого действия с управлением цилиндрами. Они имеют корпуса клапанов из алюминиевого сплава, устойчивые к коррозии и ржавчине. Эти высокопрочные корпуса клапанов могут работать непрерывно в течение 48 часов. Прецизионные резьбовые порты клапана K34 оснащены съемной ручкой, а в нижней части имеются монтажные отверстия для облегчения установки.

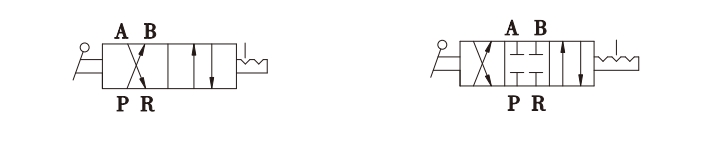

СИМВОЛ:
| Код заказа: | |||||
| K | 34 | Р6 | - | 8 | L |
| Модель: | Код | Функция: |
|
Размер порта: | Установка: |
| K: Ручной поворотный клапан серии K |
24:2 позиция 4-сторонняя | R6: ручное управление |
|
8: Г1/4 | Пустой: одно отверстие с одной стороны. |
|
|
34:3 позиция 4-сторонняя |
|
|
|
L: двойное отверстие на противоположных сторонах |
|
|
|
|
|
|
A: три отверстия внизу |
|
|
|
|
|
|

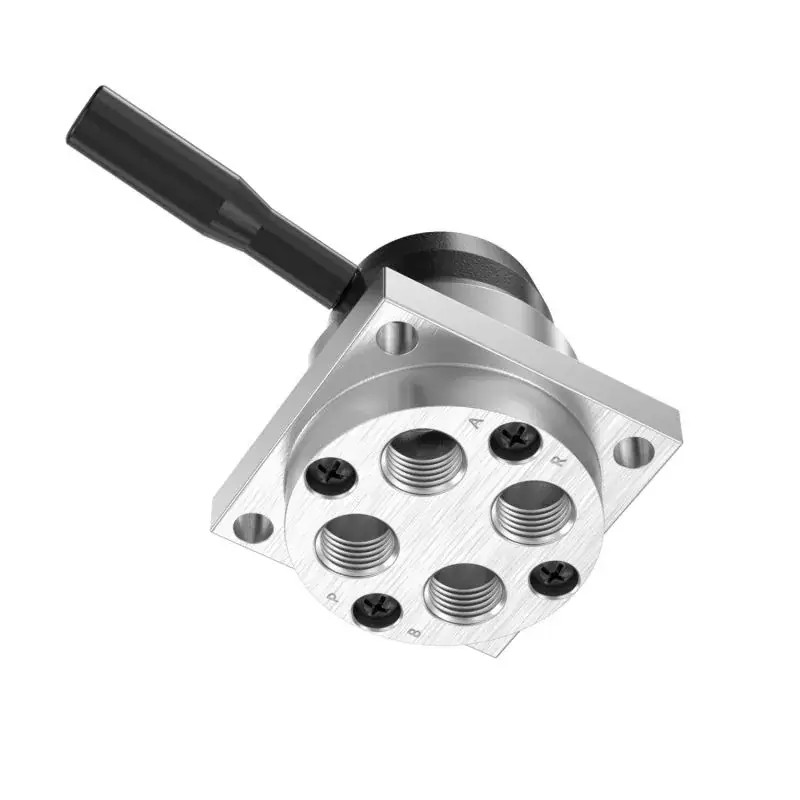

D: четыре отверстия внизу. |
|
Модель |
К34р8-л8 |
К34р8-л8 |
К24Р8-Л8д |
К34Р8-Л8Д |
К24Р8-л8с |
К34Р8-Л8С |
|
Рабочая среда |
Воздух (фильтрация через сетчатый фильтр более 40 мкм) |
|||||
|
Режим действия |
РУЧНОЕ управление |
|||||
|
Размер порта |
Вход=Выход=PT1/4 |
|||||
|
Диапазон давления |
0,15–0,8 МПа (21–114 фунтов на квадратный дюйм) |
|||||
|
Позиция |
2/4 порта |
3/4 порта |
2/4 порта |
3/4 порта |
2/4 порта |
3/4 порта |
|
Давление пробуждения |
'-10-60℃ |
|||||
|
Испытательное давление |
1,5 МПа (215 фунтов на квадратный дюйм) |
|||||
|
Пневматические ручные поворотные клапаны OLK – сравнение 5 моделей |
|||||||||
|
Фото |
|
|
|
|
|
|
|
|
|
|
Старая модель |
4ХВ210/310/410/230/330/430 |
|
ХВ200А/Б |
|
ХВ-02/03/04 |
|
ХВ400-03.02.04 |
|
К34Р6-8/Л/Д |
|
Позиция |
2 положения 4 направления |
|
3-позиционный 4-ходовой |
|
3-позиционный 4-ходовой |
|
3-позиционный 4-ходовой |
|
3-позиционный 4-ходовой |
|
|
3-позиционный 4-ходовой |
|
|
|
|
|
|
|
|
|
Размер порта |
RC1/8,1/4,3/8,1/2,3/4 |
|
ПТ1/4 |
|
ПТ1/4, ПТ3/8, ПТ1/2 |
|
ПТ1/4, ПТ3/8, ПТ1/2 |
|
Г1/4 |
|
Особенности продукта |
Монтаж на панели |
|
A: Четырехсторонний интерфейс B: Двусторонний интерфейс, со звукоизоляцией внизу |
|
|
|
|
|
Пустой: одно отверстие на одной стороне. L: два отверстия на противоположных сторонах; D: четыре отверстия внизу; |
|
|
|
|
|
|
|
|
|
|
|
|
Ручка |
Съемная ручка |
|
Съемная ручка |
|
Съемная ручка |
|
Несъемные/пластмассовые ручки |
|
Съемная ручка, ручка с защитой от ожогов. |
|
|
|
|
|
|
|
|
|
|
|
|

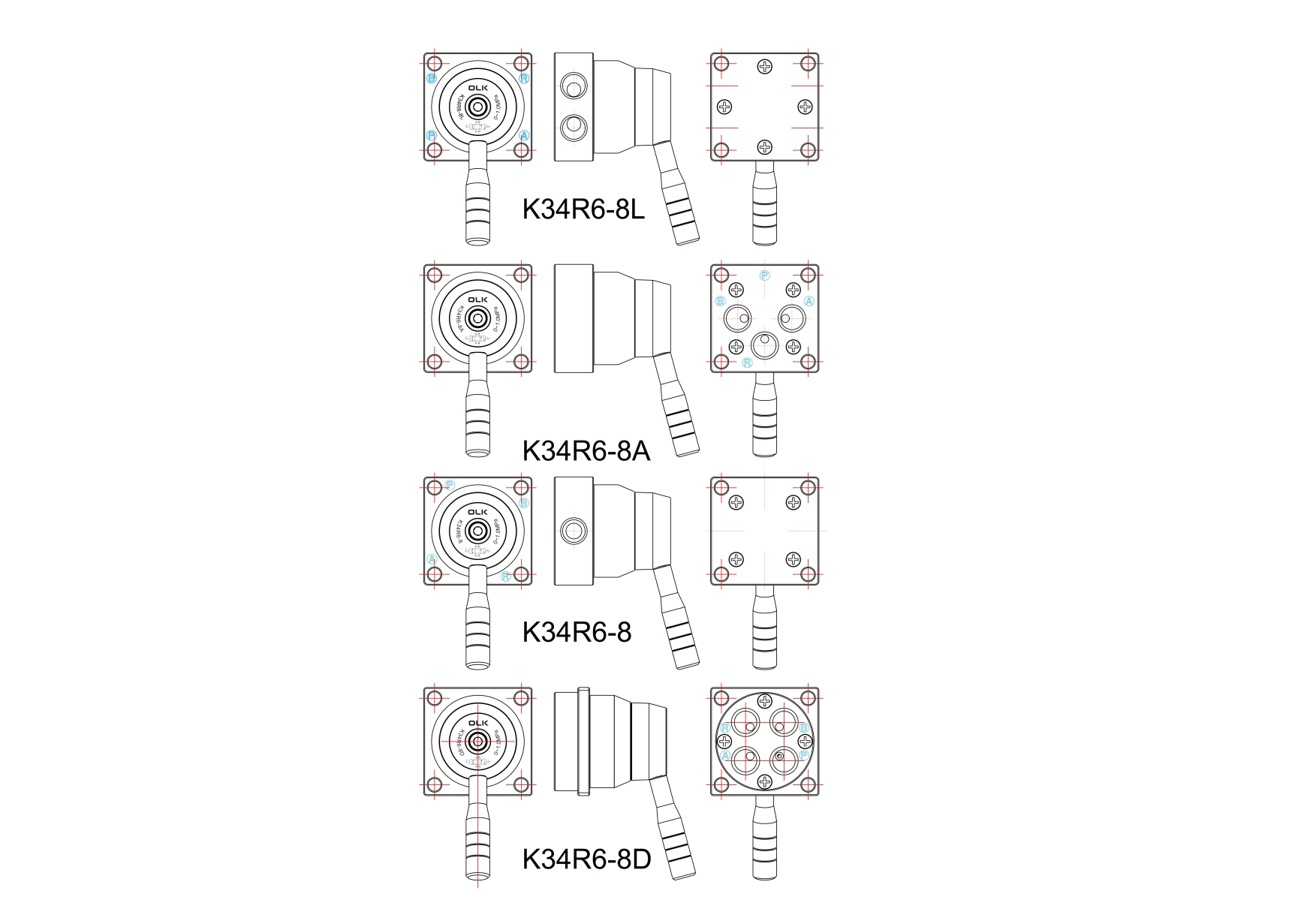

Размеры основания |
200 серия: 62 мм |
|
61,3 мм |
|
74 мм |
|
74 мм |
|
55 мм |
|
|
|
|
ХВ200А |
|
|
|
|
|
К34Р6-8 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Hv200b |
|
|
|
|
|
К34Р6-8Л |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
К34Р6-8Д |
|
|
|
|
|
|
|
|
|
|
|
|
Угол поворота |
105° |
|
Потребляемая мощность |
≤80 Вт (режим ожидания≤0,5 Вт) |
|
Подшипник нагрузки |
45-65 кг |
|
Цвет |
Глянцевый белый |
|
Высота подъема |
65-85 см (может быть оснащен вторым подъемником) |
|
Расстояние дистанционного управления |
50 метров (открытое пространство) |
|
Модель |
К34Р6-8 |
|
|
|
||
|
Рабочая среда |
Воздух (фильтрация через сетчатый фильтр более 40 мкм) |
|||||
|
Режим действия |
РУЧНОЕ управление |
|||||
|
Размер порта |
Вход=Выход=PT1/4 |
|||||
|
Диапазон давления |
0,15–0,8 МПа (21–114 фунтов на квадратный дюйм) |
|||||
|
Позиция |
3-позиционный 4-ходовой |
|
|
|
||
|
Давление пробуждения |
'-10-60℃ |
|||||
|
Испытательное давление |
1,5 МПа (215 фунтов на квадратный дюйм) |
|||||
