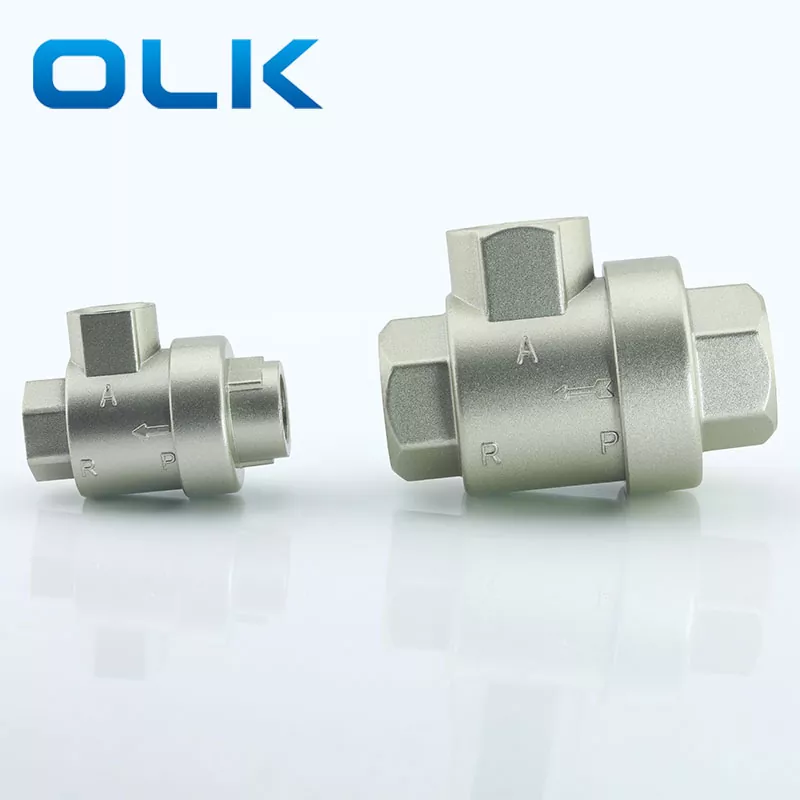

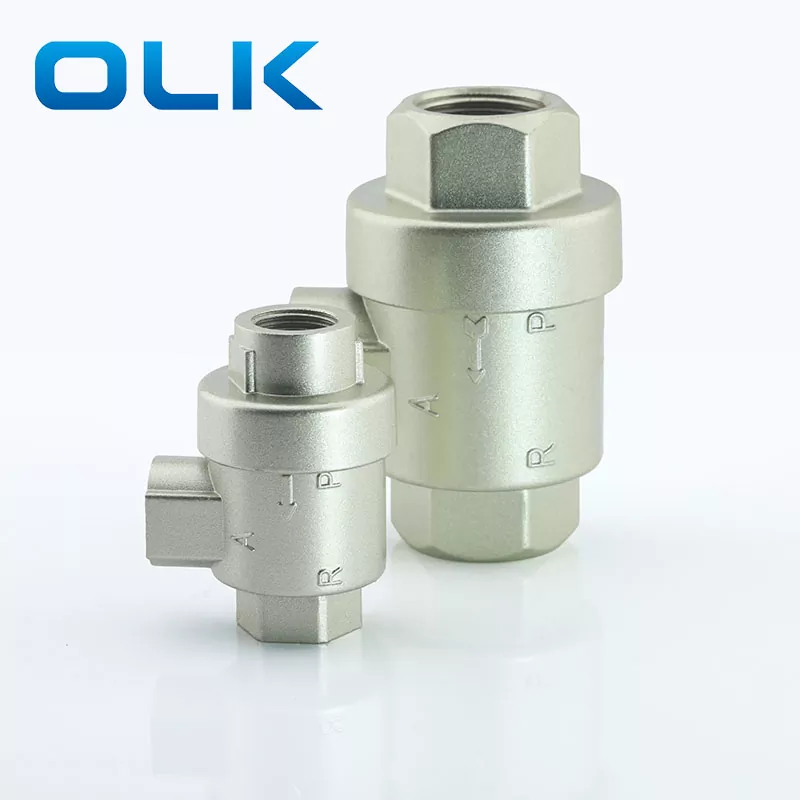

Xq быстрого выхлопного клапана

Краткий выпускной клапан OLK XQ - это клапан, который автоматически выпускает газ под давлением из розетки, когда давление входа падает до определенного значения. Когда на входе на входе есть давление воздуха, ядро ​​клапана (одностороннее кольцо для уплотнения или диафрагма) открывается открытым, закрывая выпускной порт и выводит из розетки. Когда вход опорожняется, выпускное давление толкает ядро ​​клапана, чтобы запечатать впуск, а выходной газ быстро исчерпается через выпускной порт. Xq быстрого выхлопного клапана предлагает пять вариантов размера соединения: M5, G1/8, G1/4, G3/8 и G1/2.

Применение и меры предосторожности для xq быстрого выхлопного клапана:

Xq быстрого выхлопного клапана используется в ситуациях, когда пневматические компоненты и устройства должны быстро исчерпывать. При установке между цилиндром и направленным клапаном цилиндр вытекает непосредственно через быстрый выпускной клапан XQ вместо направленного клапана, значительно увеличивая скорость движения цилиндра. Этот эффект особенно заметен, когда трубопровод между цилиндром и клапаном длинный. Если выпускной порт направленного клапана большой, а соединительная труба между цилиндром и клапаном является короткой, установка быстрого выхлопного клапана не нужна.

Для достижения быстрого выхлопа давление на входе быстрого выхлопного клапана должно быть быстро опорожую, поэтому выпускной проход на входе (между направленным клапаном и быстрым выхлопным клапаном) должен быть беспрепятственным.

Убедитесь, что цилиндр имеет достаточную амортизационную емкость при использовании быстрой выхлопной клапана XQ.

Xq Quick Release Symbol

Xq Quick выхлопной клапан Общие параметры
