Передатчики Пневматико-электрические реле

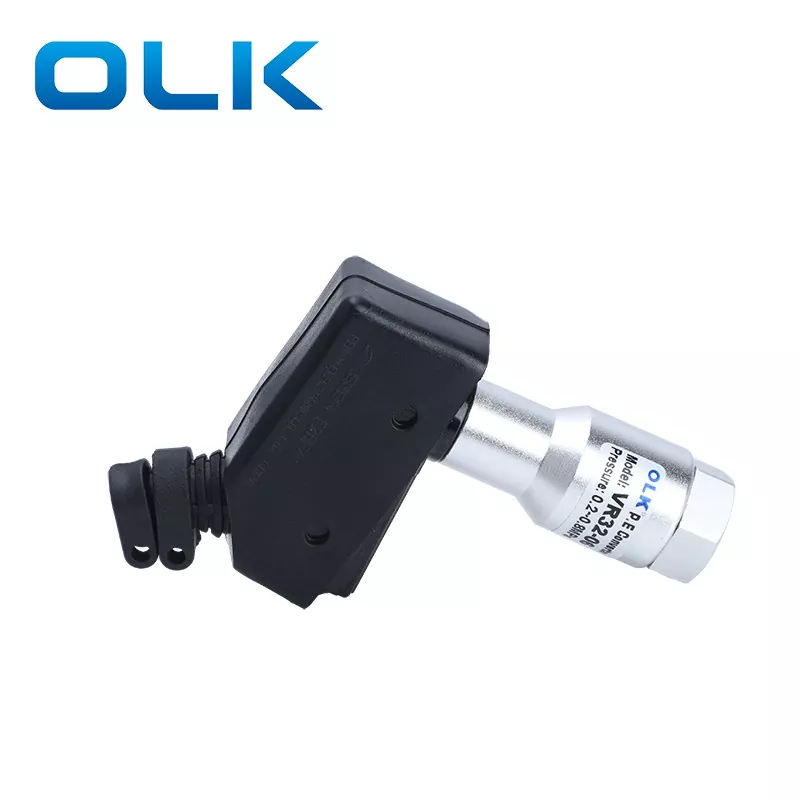

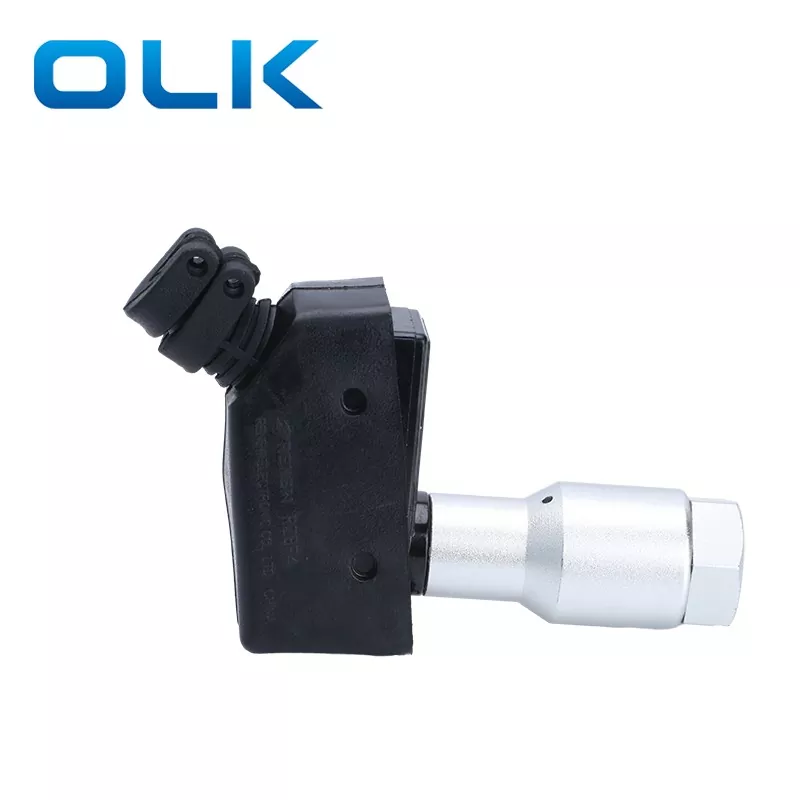

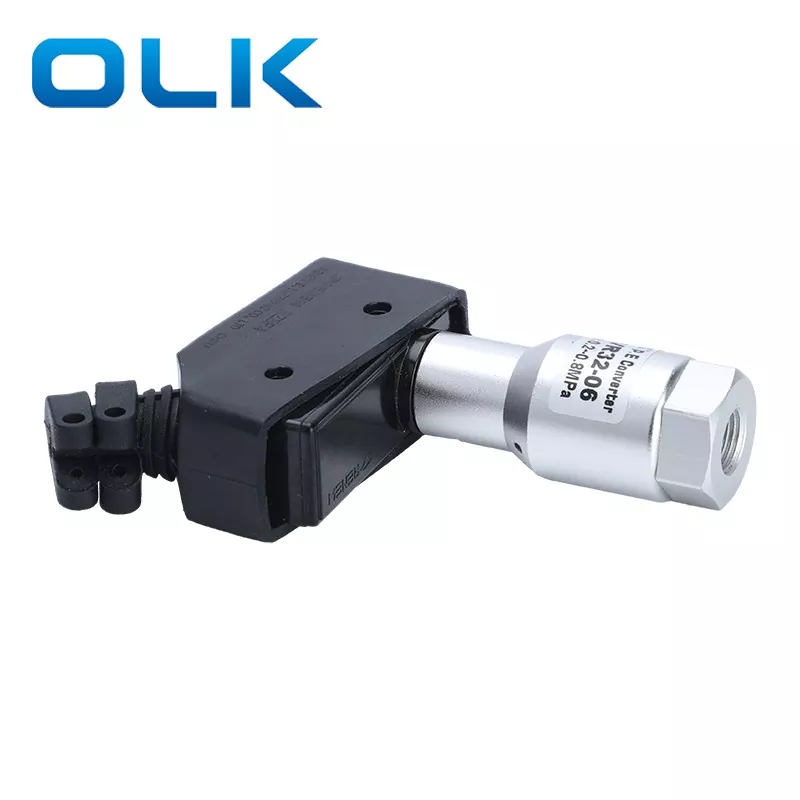

Датчики OLK Пневматико-электрическое реле серии SMC TYPE VR3200 представляет собой реле давления, которое преобразует пневматические сигналы в электрические сигналы. Он состоит из пяти основных частей: микровыключателя, пружины, поршня, корпуса и крышки. Рабочее давление 0,1-1,0 МПа. Резьбовые соединения пневмоэлектропрецизионные ВР3200 зачищаются с трудом. Оба торца оснащены пылезащитными заглушками, а использование специального защитного чехла делает их более прочными и продлевает срок службы.

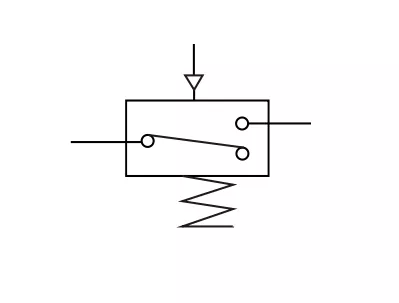

Символ:

Применение переключателей давления:

1. Обнаружение давления в цилиндрах: пневматический переключатель давления определяет давление в цилиндрах.

2. Подтверждение вакуума на манипуляторах робота: рядом с присоской манипулятора робота на автоматическом конвейере переключатель подтверждает всасывание.

3. Обнаружение утечки газа: с помощью датчика низкого давления переключатель обнаруживает небольшие изменения газа для измерения утечки.

4. Управление давлением питания: подключив реле давления к регулятору в пневматической системе, можно установить давление питания на основе отображаемого значения давления. Во время работы отображаемое значение показывает, является ли давление питания ненормальным. Например, на линии мойки несколько реле давления жидкости контролируют подачу воды, масла и т. д. На гидравлических цилиндрах реле давления контролируют силу удара.

5. Обнаружение положения: цифровой переключатель давления определяет противодавление сопла, чтобы подтвердить положение заготовок.

6. Контроль воздушного потока

7. Мониторинг засорения фильтра: Датчик перепада давления измеряет разницу давления по обе стороны фильтра. Большая разница указывает на большее засорение. В зависимости от степени загрязнения фильтр можно очистить или заменить.

8. Обнаружение уровня жидкости. Датчик перепада давления определяет уровень жидкости, закрывая нижнее воздушное отверстие. При изменении уровня жидкости меняется полезное давление в подсоединенной вертикальной трубе, что позволяет определять уровень.

SMC тип серии VR320 Датчики: Пневматико-электрические реле Общие параметры

Часто задаваемые вопросыдля электропневматического преобразователя VR32:

1.Может ли электропневматическое реле VR32 напрямую заменить VR3200 или VR3201 компании SMC?

Да. Серия VR32 от OLK полностью совместима с серией SMC VR3200/3201 с точки зрения монтажных размеров, размера порта (1/8 дюйма) и электрических характеристик. Это 100% замена по более конкурентоспособной цене. Экономичная замена VR3200!

2. В чем разница между преобразователем VR32 и реле давления?

ВР32 — механическое пневмоэлектрическое реле, предназначенное для преобразования пневматического сигнала в электрический контактный сигнал. Он простой и надежный, в основном используется для определения состояния «Воздух ВКЛ/ВЫКЛ» или подтверждения хода. С другой стороны, реле давления часто оснащены цифровыми дисплеями и точными шкалами регулировки для мониторинга определенных значений давления.

3.Каковы типичные сценарии применения пневмоэлектрических преобразователей VR32?

Реле датчика положения цилиндра:

Обнаружение ограничения хода цилиндра: когда цилиндр достигает предела, давление повышается, и VR32 отправляет сигнал в ПЛК, побуждая машину перейти к следующему шагу.

Защитная блокировка: машина запустится только тогда, когда давление воздуха достигнет стандартного значения и цепь будет подключена.
