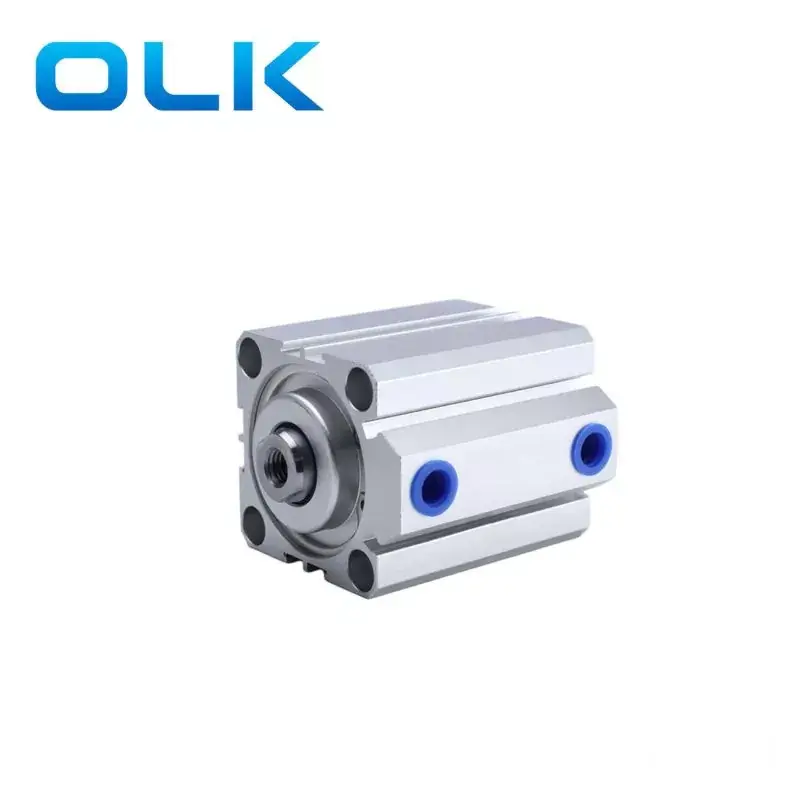

Тонкий цилиндр серии SDA серии Ouleikai (OLK) оснащен ультратонким дизайном, что делает его подходящим для применений с ограниченным пространством, что позволяет установить и работать в узких пространствах. Несмотря на его небольшой размер, цилиндр тонкого типа SDA демонстрирует отличную производительность, включая быстрый отклик, стабильную работу и возможности высокого определения позиционирования.
Тонкий корпус цилиндра оснащен магнитным переключателем, что делает его удобным для установки ближайших переключателей. С такими функциями, как линейное толкание и вращение, он обладает сильной применимостью и может использоваться для управления компонентами в электронных устройствах, таких как открытый/закрытый контроль приводов CD и контроль передачи в печатном оборудовании.
Компания OLK Pneumatic произвела ультратонкий цилиндр SDA серии SDA.
Китай Ouleikai Pneuamtic Stable Operation SDA серия тонких цилиндров характеристики продукта
Символ тонкого цилиндра SDA:
| Код заказа: | ||||||||
| SDA |
S | 20 | X | 30 |
|
|
|
|
| SDAD | S | 20 | X | 30 |
|
|
|
|
| SDAJ | S | 20 | X | 30 | - | 30 | B |
|
|
МОДЕЛЬ: |
Магнит | Размер отверстия |
|
Стоук |
|
Регулируемый ход |
Тип потока |
Тип потока |
| Грустная: тонкий цилиндр (двойной актер) |
Бланк: Без магнита |
|
|
|
|
10: 10 мм | Бланк: Женская нить |
Бланк: Pt |
| SSA: тонкий цилиндр (один актерский путш) |
S: с магнитом |
|
|
|
|
20: 20 мм |
Б: мужская нить |
Т: NPT |
| STA: тонкий цилиндр (одноразовый балл) |
|
|
|
|
|
30: 30 мм |
N: Нет потока |
G:G |
| SDAD: тонкий цилиндр (двойной стержень) |
|
|
|
|
|
40: 40 мм |
|
|
| SDAJ: тонкий цилиндр (регулируемый ход с двойным стержнем) |
|
|
|
|
|
50: 50 мм |
|
|
1. Соответствует стандартам компании.
2. Корпус цилиндра и задняя крышка, а также поршень и поршень, прикованы для компактной и надежной конструкции.
3. Свождение цилиндра подвергается обработке с последующей обработкой жесткой окисления, обеспечивая устойчивость к износу и долговечность.
4. Уплотнение поршня принимает специальную двухстороннюю конструкцию герметизации, компактную по размеру, с функцией хранения масла.
5. Компактная структура эффективно сохраняет пространство установки.
6. Магнитный переключатель приводится вокруг корпуса цилиндра для удобной установки переключателей близости.
7. Различные спецификации типов цилиндров доступны для выбора.
|
Размер отверстия (мм) |
12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
|
Действующий режим |
Двойная игра |
|||||||||
|
Одиночное введение в Out / Single Acting |
- |
|||||||||
|
Рабочая среда |
Очищенный воздух |
|||||||||
|
Рабочее давление |
Двойная игра: 0,1-1,0 МПа (14-145 фунтов на пюре) |
|||||||||
|
Одиночное действие: 0,2-1,0 МПа (28-145 кв. |
||||||||||
|
Доказательство давления |
1,5 МПа (215 фунтов на квадратный дюйм) |
|||||||||
|
Рабочий диапазон температуры |
‘-20-80 ℃ |
|||||||||
|
Рабочий диапазон скорости |
Двойная игра: 30-500 одиночная игра: 50-500 |
|||||||||
|
Режим буферизации |
подушка |
|||||||||
|
Размер порта |
M5x0.8 |
Pt1/8 |
Pt1/4 |
Pt3/8 |
||||||
