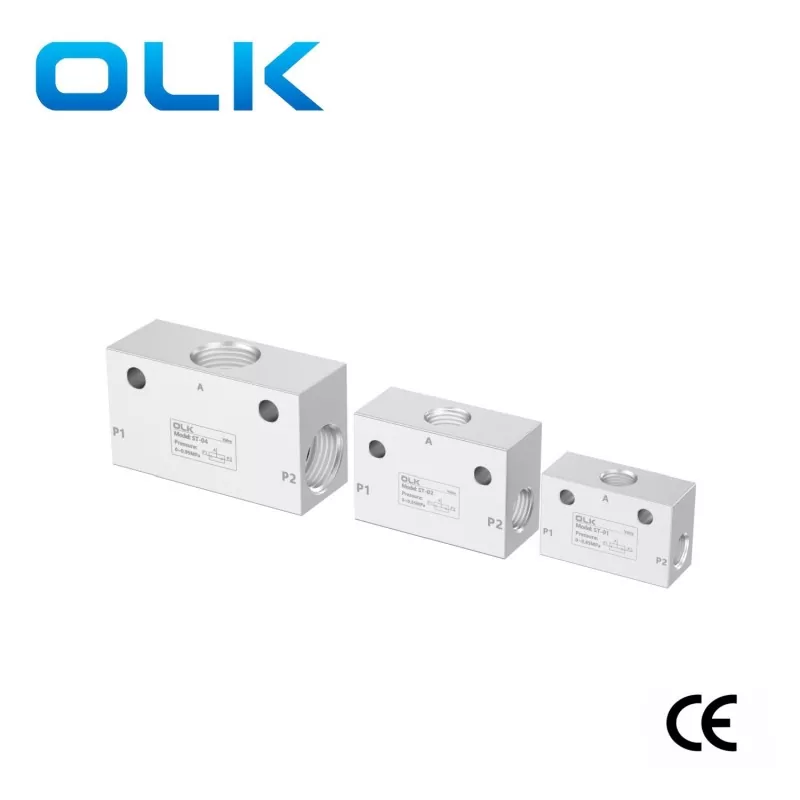

Челночные клапаны серии ST

Челночные клапаны Ouleikai (OLK) серии ST имеют два впускных отверстия «ВХОД» и одно выпускное отверстие «ВЫХОД». Когда один из импортов имеет входные данные, экспорт имеет выходные данные. Если два входных давления не равны, вход и выход высокого давления соединяются. Если два входных давления равны, входное отверстие с первым входным давлением соединяется с выходным портом.

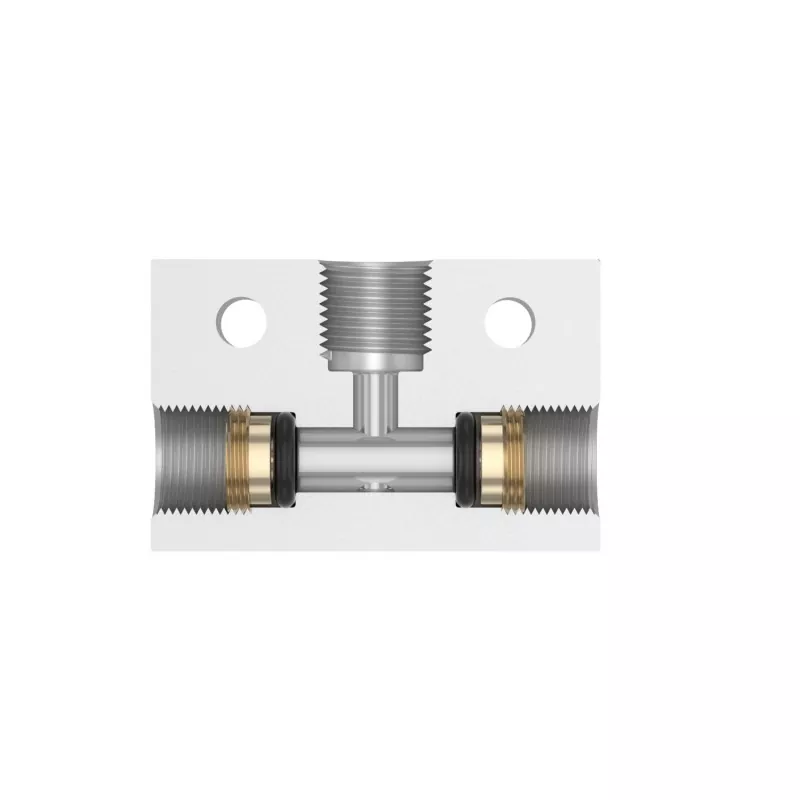

Челночный клапан ST, также известный как селекторные клапаны или двойные пилотные обратные клапаны, по существу представляет собой трехходовые гидравлические пилотные обратные клапаны. Они автоматически выбирают гидравлический контур. Когда привод питается от двух источников масла с переменным давлением и необходимо открыть порт для масла более высокого давления, используется челночный клапан.

Челночные клапаны серии ST с прозрачной резьбой, быстрый выпуск, большая вентиляционная способность, простота установки, возможность сжатия газа, быстрая эмиссия.

Меры предосторожности и проблемы с применением:

Челночные клапаны в основном используются для выбора сигнала, например, в схемах, переключающихся между ручным и автоматическим режимами работы.

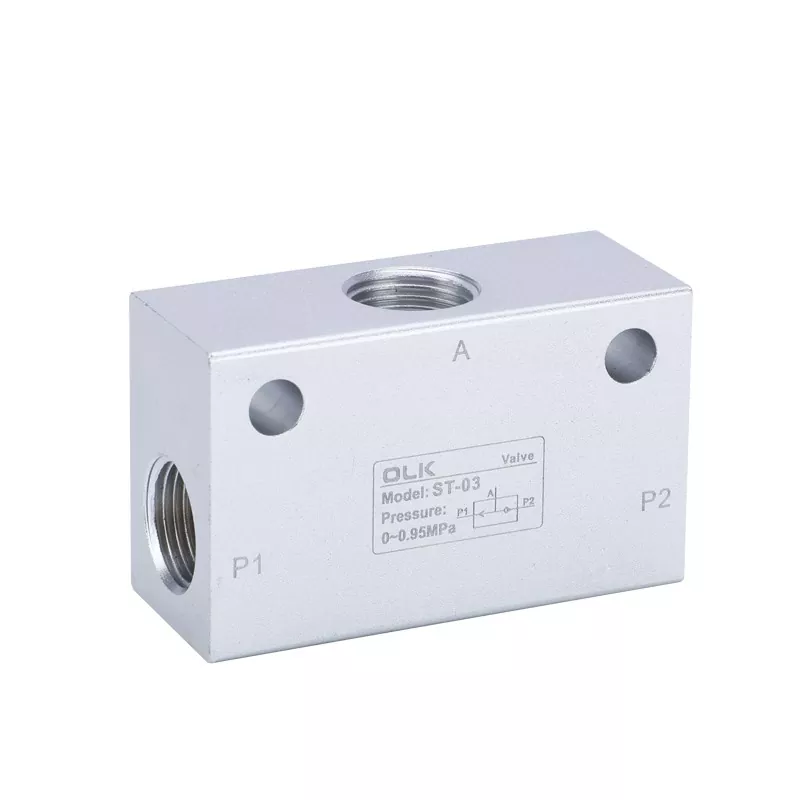

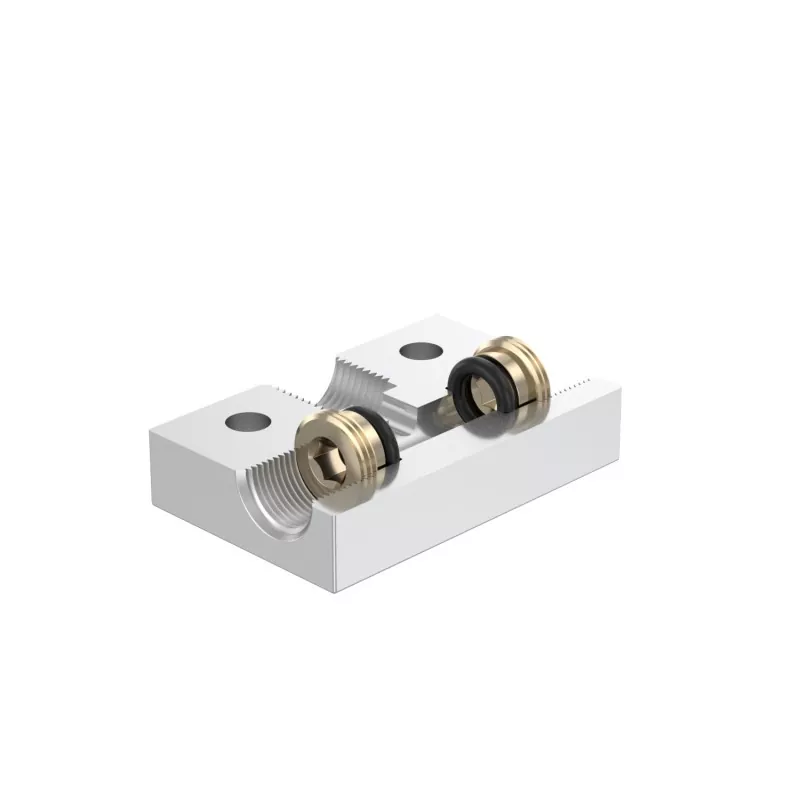

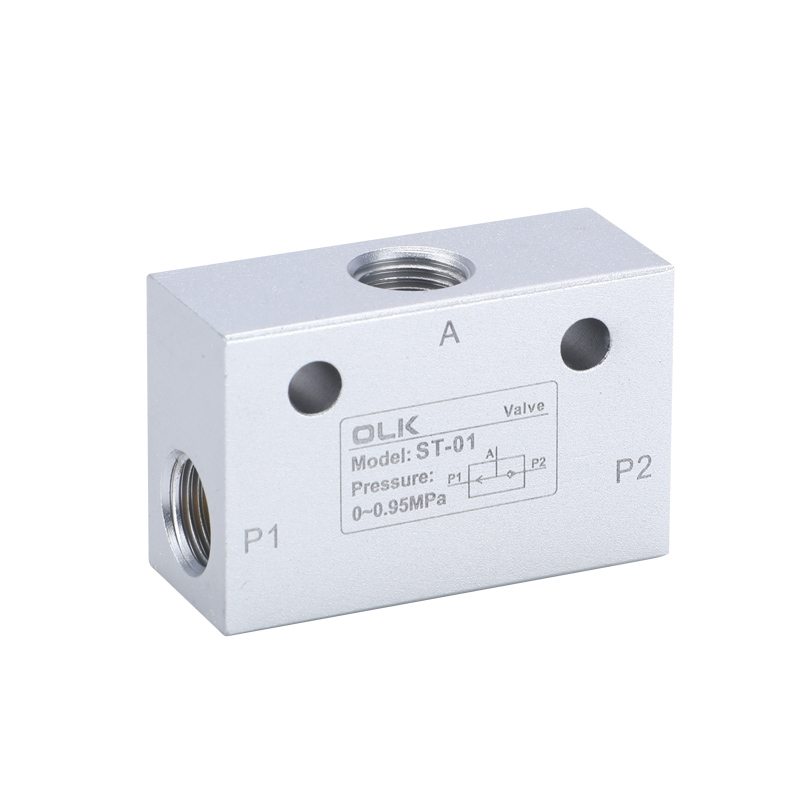

Если фитинги воздушной трубки выбраны неправильно, в результате чего воздухозаборник или выпуск воздуха в порту будет очень маленьким, сердечник клапана может не полностью сместиться, что приведет к подключению всех портов. Это необходимо предотвратить. СТ-01:G1/8 ; СТ-02:G1/4 ; СТ-03:G3/8 ; СТ-04:G1/2

Челночные клапаны также могут использоваться в схемах переключения высокого и низкого давления. Однако на стороне впуска челночного клапана с высоким давлением необходимо установить 2-позиционный 3-ходовой клапан, чтобы избежать риска потери низкого давления.

Символ:

Челночный клапан серии ST Общие параметры

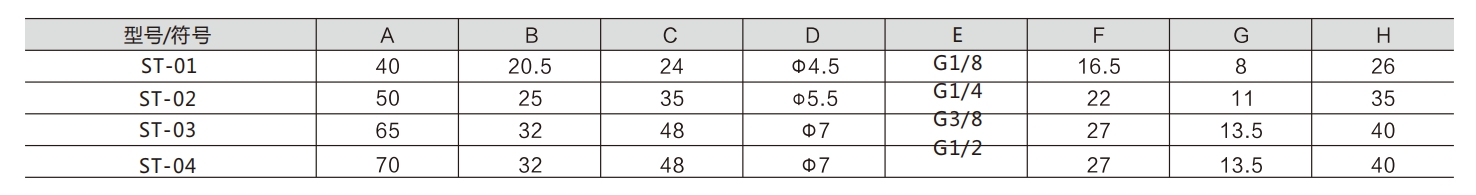

Челночный клапан серии ST, разные параметры
